【化工标准】 化学工业炉耐火纤维炉衬设计技术规定

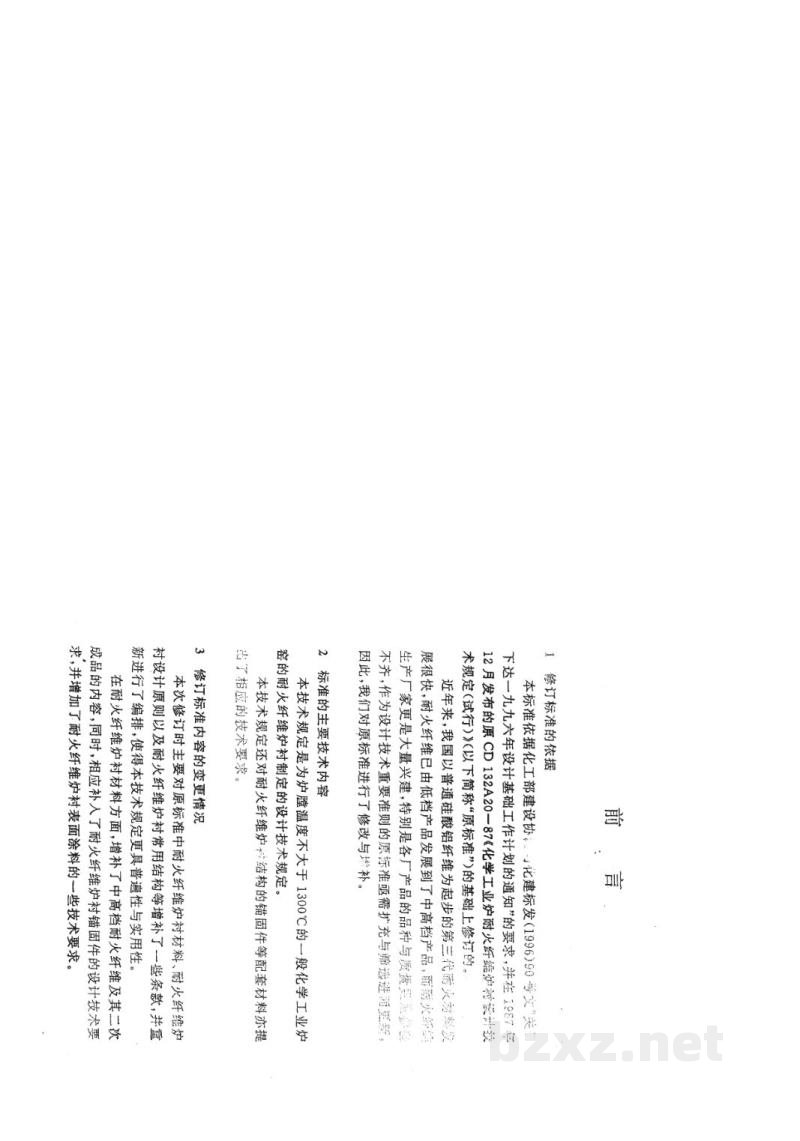

前 言

1 制订标准的依据

本标准依据化工部建设司、石化建标发(1996)99号文“关于下达一九九六年设计基础工作计划的通知”的要求，并在1987年12月发布的原CD 132A20-87《化学工业炉耐火纤维衬里设计技术规定(试行)》（以下简称“原标准”）的基础上修订的。

近年来，我国以普通硅酸铝纤维起步的第三代耐火纤维发展很快，耐火纤维已由低档产品发展到了中高档产品，而耐火纤维生产厂家更是大量兴建，特别是各厂产品的品种与质量参差不齐。作为设计技术重要准则的原标准亟需扩充与增补以提高水平。因此，我们对原标准进行了修改与补充。

2 标准的主要技术内容

本技术规范是为炉膛温度不大于1300℃的一般化学工业炉窑的耐火纤维炉衬制定的设计技术规定。

本技术规定还对耐火纤维炉衬结构的锚固件等配套材料亦提出了相应的技术要求。

3 修订标准内容的变更情况

本次修订时主要对原标准中耐火纤维衬里材料、耐火纤维炉衬设计原则以及耐火纤维炉衬常用结构等均增补了一些条款，并重新进行了编排，使得本技术标准更具普遍性与实用性。

在耐火纤维衬砌材料方面，增补了中高档耐火纤维及其二次成品的内容；同时相应补入了耐火纤维炉衬锚固件的设计技术要求，并增加了耐火纤维炉衬表面涂料的一些技术要求。

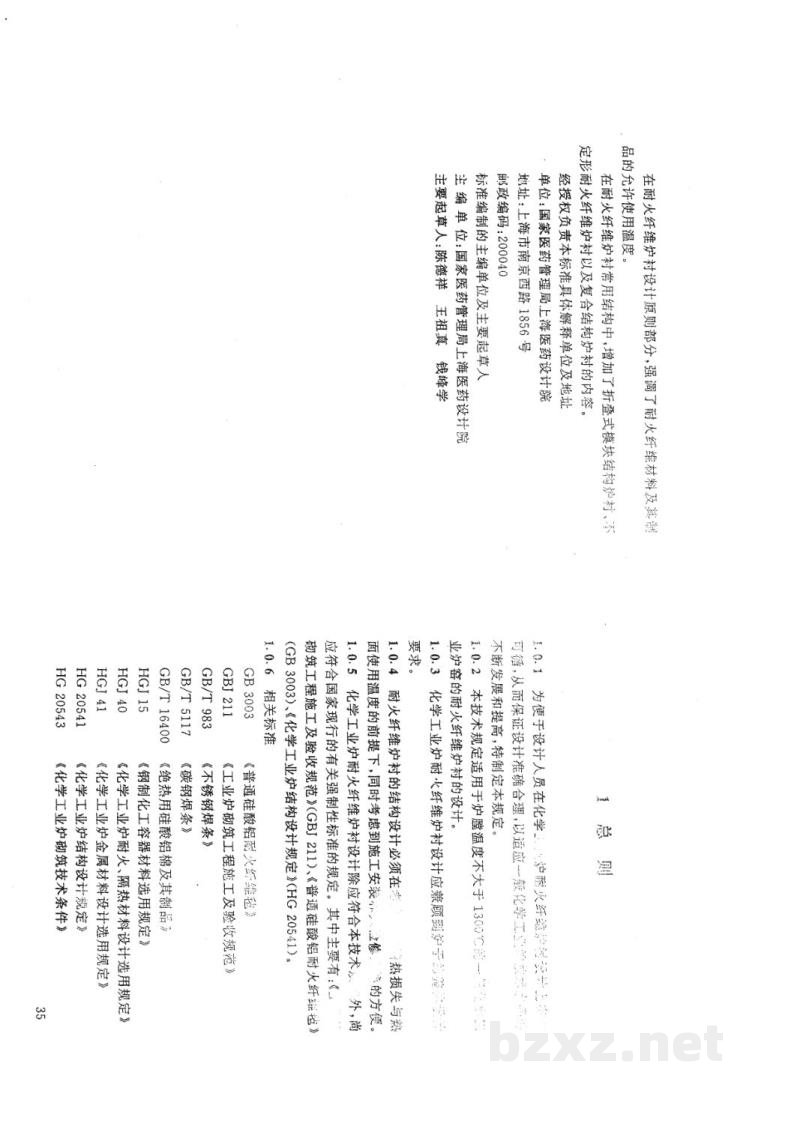

在耐火纤维衬砌设计原则部分，强调了耐火纤维材料及制品的允许使用温度。 在耐火纤维衬砌常用结构中，增加了可叠式模块结构炉衬、不定形耐火纤维衬砌以及复合结构衬的内容。 **总则** 1.0.2 本技术规定适用于炉壁温度不大于 $1350^{\circ}\mathrm{C}$ ...业炉窑的耐火纤维衬砌的设计。 经授权负责本标准具体解释单位及地址 单位：国家医药管理局上海医药设计院 地址：上海市南京西路 1856 号 邮政编码：200040 标准编制的主编单位及主要起草人 主编单位：国家医药管理局上海医药设计院 主要起草人：陈德祥 王祖贵 钱峰亭 **1.0.3 化学工业炉耐火纤维衬砌设计应照顾到...** (此处文字模糊，仅识别清晰部分) **1.0.4 耐火纤维衬砌的结构设计必须在...热损失与热要求。** 面使用温度的前提下，同时考虑到施工安装...外，尚应符合国家现行的有关强制性标准的规定。其中主要有：《(GB 3095)、《化学工业炉结构设计规定》、《普通硅酸铝耐火纤维毡规范工程施工及验收规范》(GBJ 211)、《普通硅酸铝耐火纤维毡》 **1.0.6 相关标准** GB 3093 《工业炉砌筑工程施工及验收规范》 GB/T 5177 《碳素焊条》 HG 41 《化学工业用耐火、隔热材料设计选用规定》

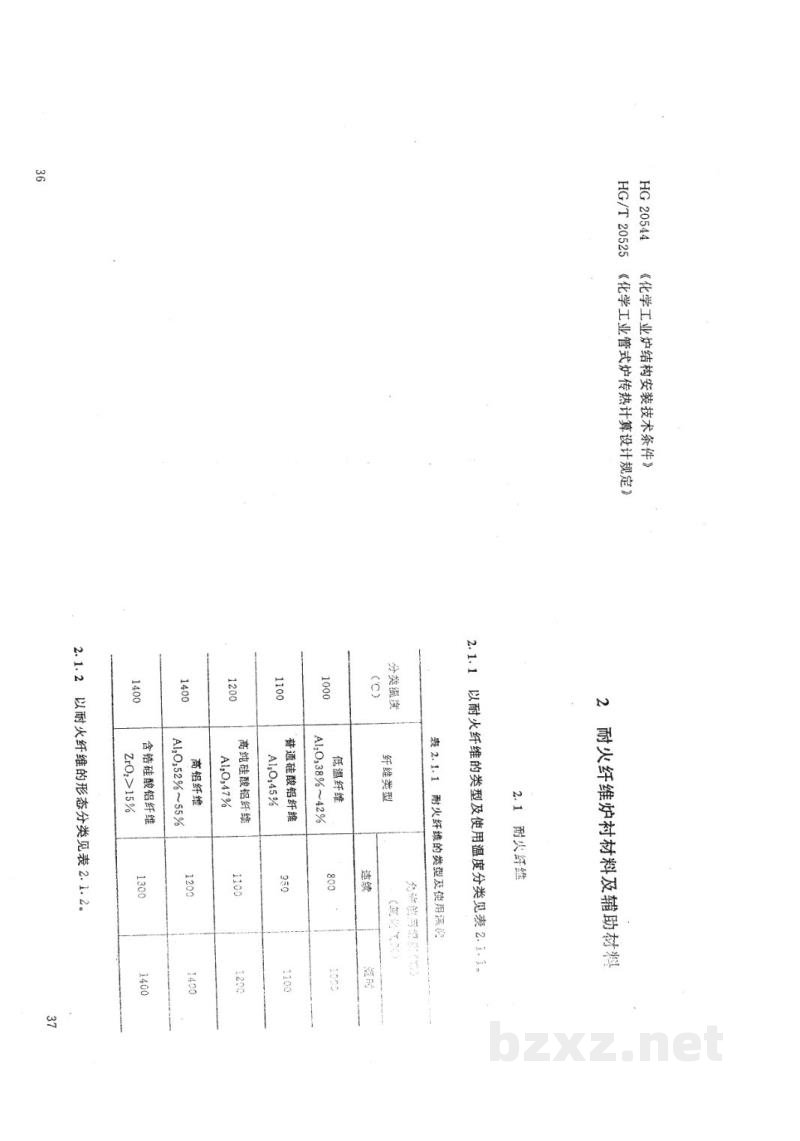

2 耐火纤维炉衬材料及辅助材料

2.1 耐火纤维

2.1.1 以耐火纤维的类型及使用温度分类见表 2.1-1。

表 2.1-1 耐火纤维的类型及使用温度

分类温度 (℃)	纤维类型	分类使用温度(℃) (无风气氛)
		连续	短时
1000	低铝纤维 Al_2O_336%～42%	850	1000
1100	普通硅酸铝纤维 Al_2O_345%	950	1100
1200	高纯硅酸铝纤维 Al_2O_347%	1100	1200
1400	高铝纤维 Al_2O_352%～55%	1200	1400
1400	含锆硅酸铝纤维 ZrO_2 ≥ 15%	1300	1400

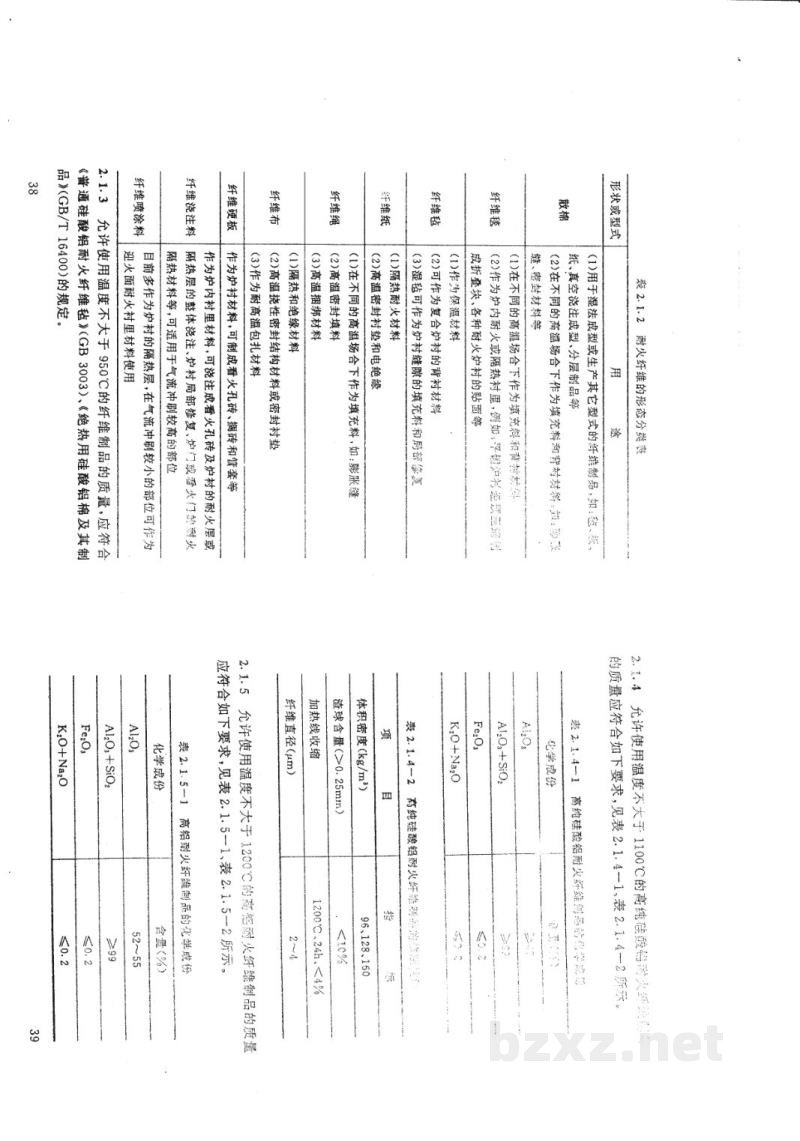

2.1.2 以耐火纤维的形态分类见表 2.1-2。
