【烟草标准】 烟草机械 振动式筛分机 第1部分:型式与基本参数

YC/T 89.1—1996

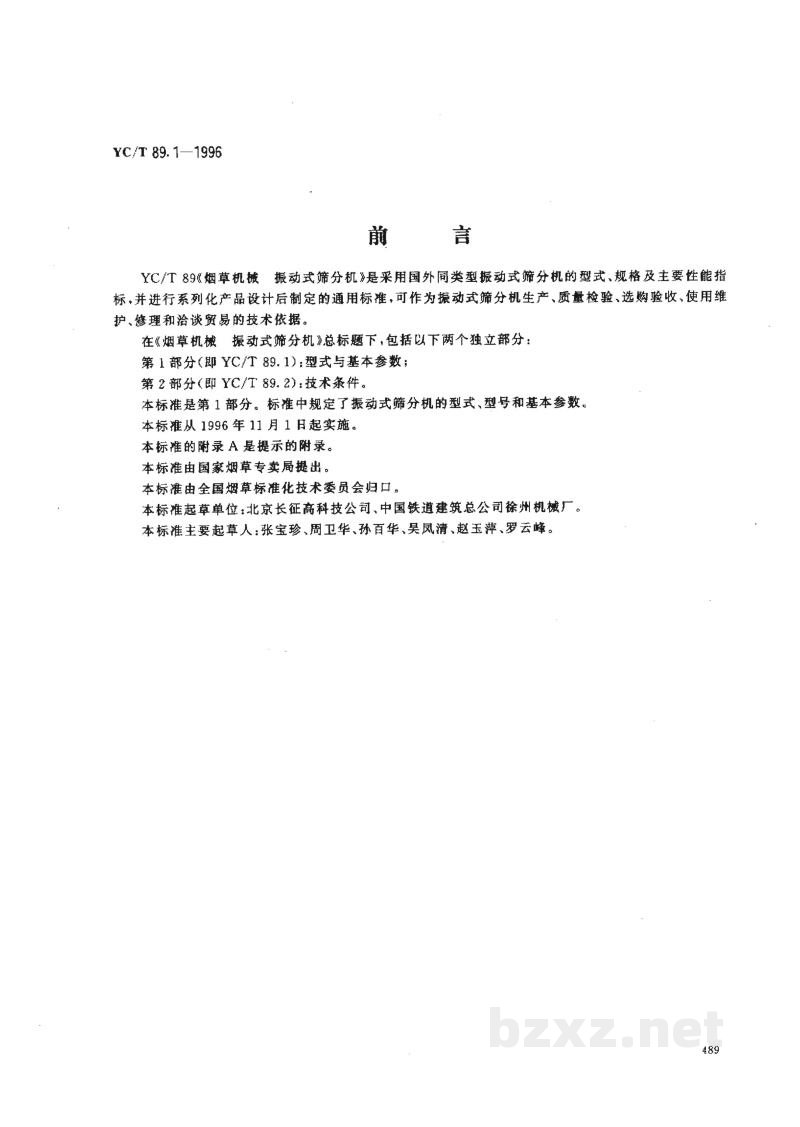

前 言

YC/T 89《烟草机械 振动式筛分机》是采用国外同类型振动式筛分机的型式、规格及主要性能指标，并进行系列化产品设计后制定的通用标准，可作为振动式筛分机生产、质量检验、选购验收、使用维护、修理和洽谈贸易的技术依据。

在《烟草机械 振动式筛分机》总标题下，包括以下两个独立部分：

第1部分(即YC/T 89.1)：型式与基本参数；

第2部分(即YC/T 89.2)：技术条件。

本标准是第1部分。标准中规定了振动式筛分机的型式、型号和基本参数。

本标准从1996年11月1日起实施。

本标准的附录A是提示的附录。

本标准由国家烟草专卖局提出。

本标准由全国烟草标准化技术委员会归口。

本标准起草单位：北京长征高科技公司、中国铁道建筑总公司徐州机械厂。

本标准主要起草人：张宝珍、周卫华、孙百华、吴凤清、赵玉萍、罗云峰。

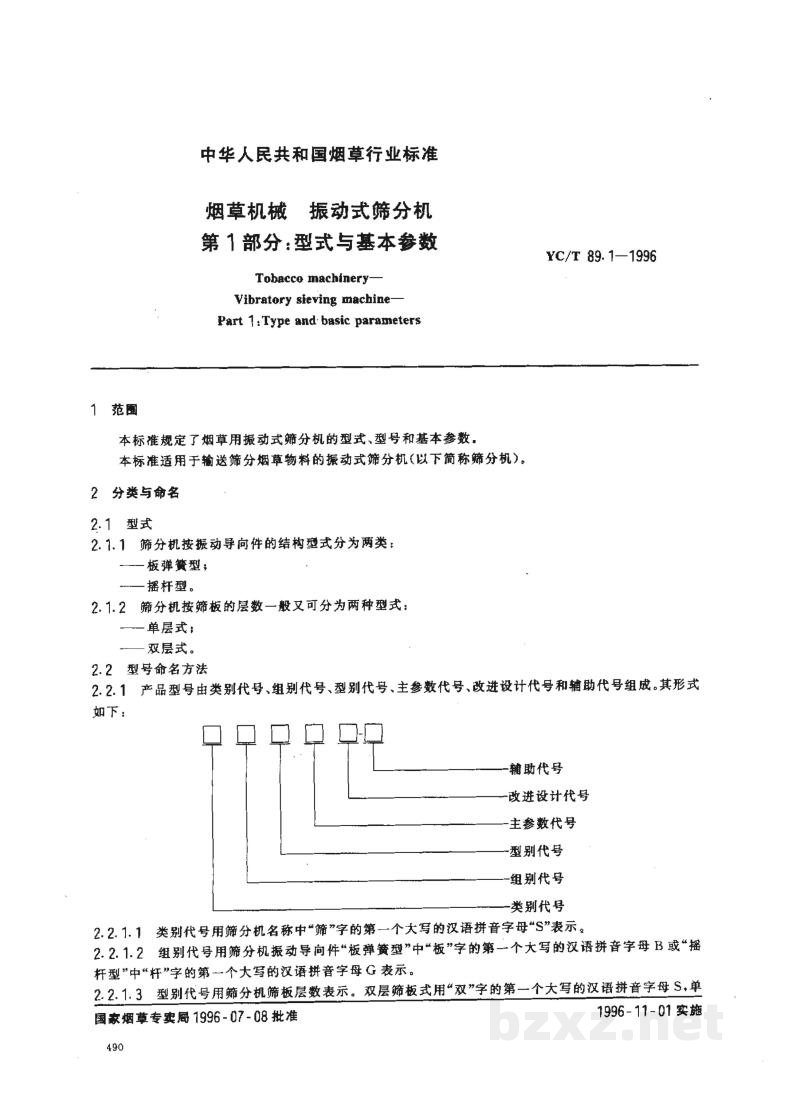

中华人民共和国烟草行业标准

烟草机械 振动式筛分机
第1部分：型式与基本参数 YC/T 89.1—1996

Tobacco machinery—
Vibratory sieving machine—
Part 1:Type and basic parameters

1 范围

本标准规定了烟草用振动式筛分机的型式、型号和基本参数。

本标准适用于输送筛分烟草物料的振动式筛分机(以下简称筛分机)。

2 分类与命名

2.1 型式

2.1.1 筛分机按振动导向件的结构型式分为两类：

• ——板弹簧型；
• ——摇杆型。

2.1.2 筛分机按筛板的层数一般又可分为两种型式：

• ——单层级；
• ——双层级。

2.2 型号命名方法

2.2.1 产品型号由类别代号、组别代号、型别代号、主参数代号、改进设计代号和辅助代号组成。其形式如下：

2.2.1.1 类别代号用筛分机名称中“筛”字的第一个大写的汉语拼音字母“S”表示。

2.2.1.2 组别代号用筛分机振动导向件“板弹簧型”中“板”字的第一个大写的汉语拼音字母B或“摇杆型”中“杆”字的第一个大写的汉语拼音字母G表示。

2.2.1.3 型别代号用筛分机筛板层数表示。双层筛板式用“双”字的第一个大写的汉语拼音字母S，单

层筛板式用“单”字的第一个大写的汉语拼音字母 D 表示。

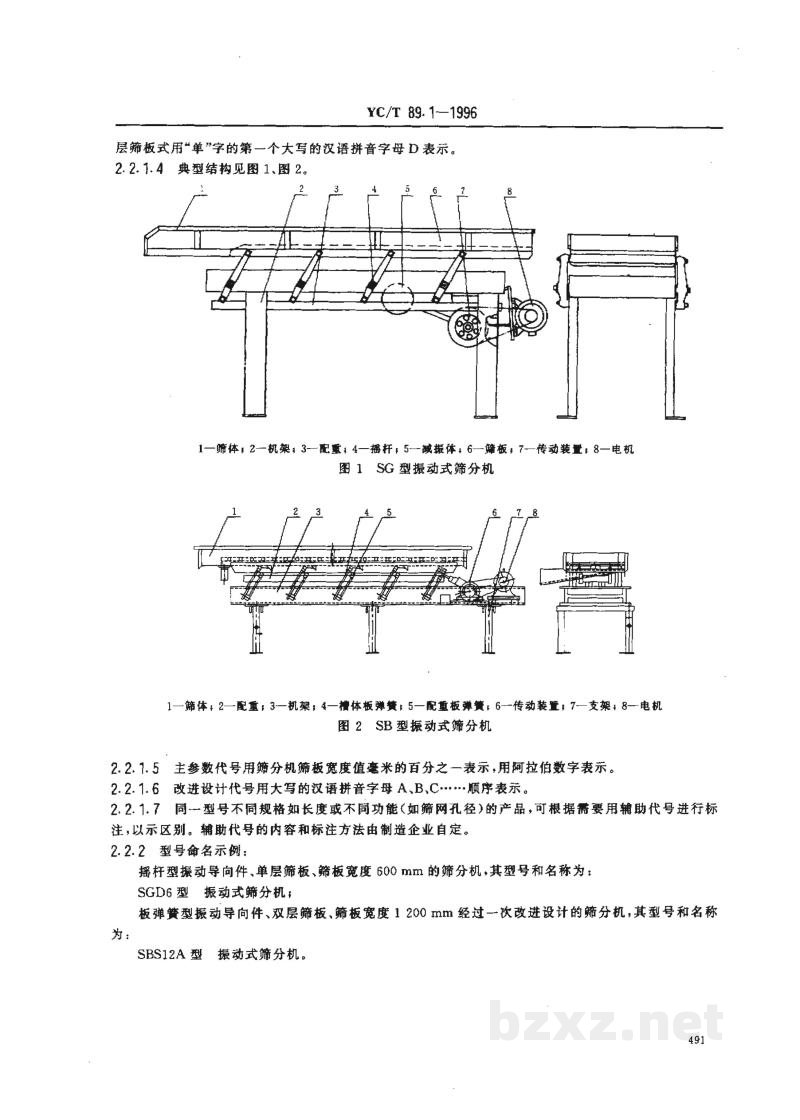

2.2.1.4 典型结构见图 1、图 2。

[图片]

1—筛体；2—机架；3—配重；4—摇杆；5—减振体；6—筛板；7—传动装置；8—电机

图 1 SG 型振动式筛分机

[图片]

1—筛体；2—配重；3—机架；4—槽体板弹簧；5—配重板弹簧；6—传动装置；7—支架；8—电机

图 2 SB 型振动式筛分机

2.2.1.5 主参数代号用筛分机筛板宽度值毫米的百分之一表示，用阿拉伯数字表示。

2.2.1.6 改进设计代号用大写的汉语拼音字母 A、B、C……顺序表示。

2.2.1.7 同一型号不同规格如长度或不同功能（如筛网孔径）的产品，可根据需要用辅助代号进行标注，以示区别。辅助代号的內容和标注方法由制造企业自定。

2.2.2 型号命名示例：

摇杆型振动导向件、单层筛板、筛板宽度 500 mm 的筛分机，其型号和名称为：

SGD6 型 振动式筛分机；

板弹簧型振动导向件、双层筛板、筛板宽度 1 200 mm 经过一次改进设计的筛分机，其型号和名称为：

SBS12A 型 振动式筛分机。
