【烟草标准】 烟草机械 贮柜 第1部分:型式与基本参数

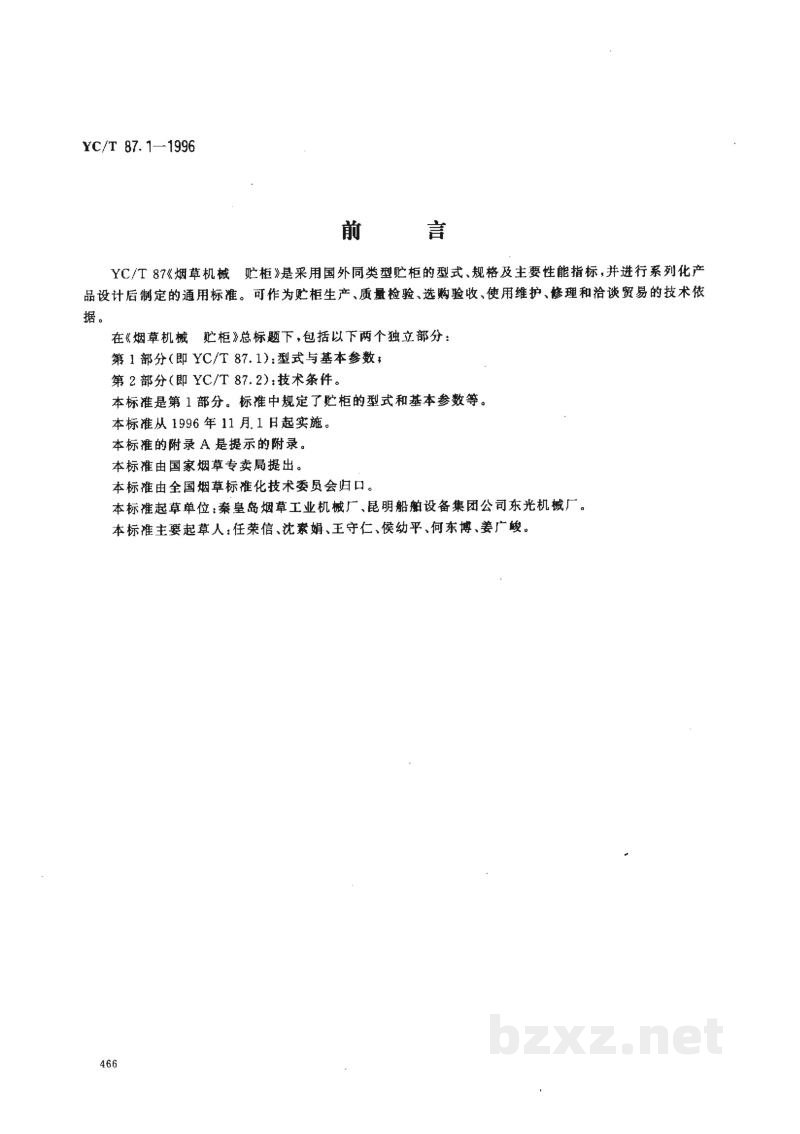

前 言

YC/T 87《烟草机械 贮柜》是采用国外同类型贮柜的型式、规格及主要性能指标，并进行系列化产品设计后制定的通用标准。可作为贮柜生产、质量检验、选购验收、使用维护、修理和洽谈贸易的技术依据。

在《烟草机械 贮柜》总标题下，包括以下两个独立部分：

• 第1部分(即YC/T 87.1)：型式与基本参数；
• 第2部分(即YC/T 87.2)：技术条件。

本标准是第1部分。标准中规定了贮柜的型式和基本参数等。

本标准从1996年11月1日起实施。

本标准的附录A是提示的附录。

本标准由国家烟草专卖局提出。

本标准由全国烟草标准化技术委员会归口。

本标准起草单位：秦皇岛烟草工业机械厂、昆明船舶设备集团公司东光机械厂。

本标准主要起草人：任荣信、沈素娟、王守仁、侯幼平、何东博、姜广峻。

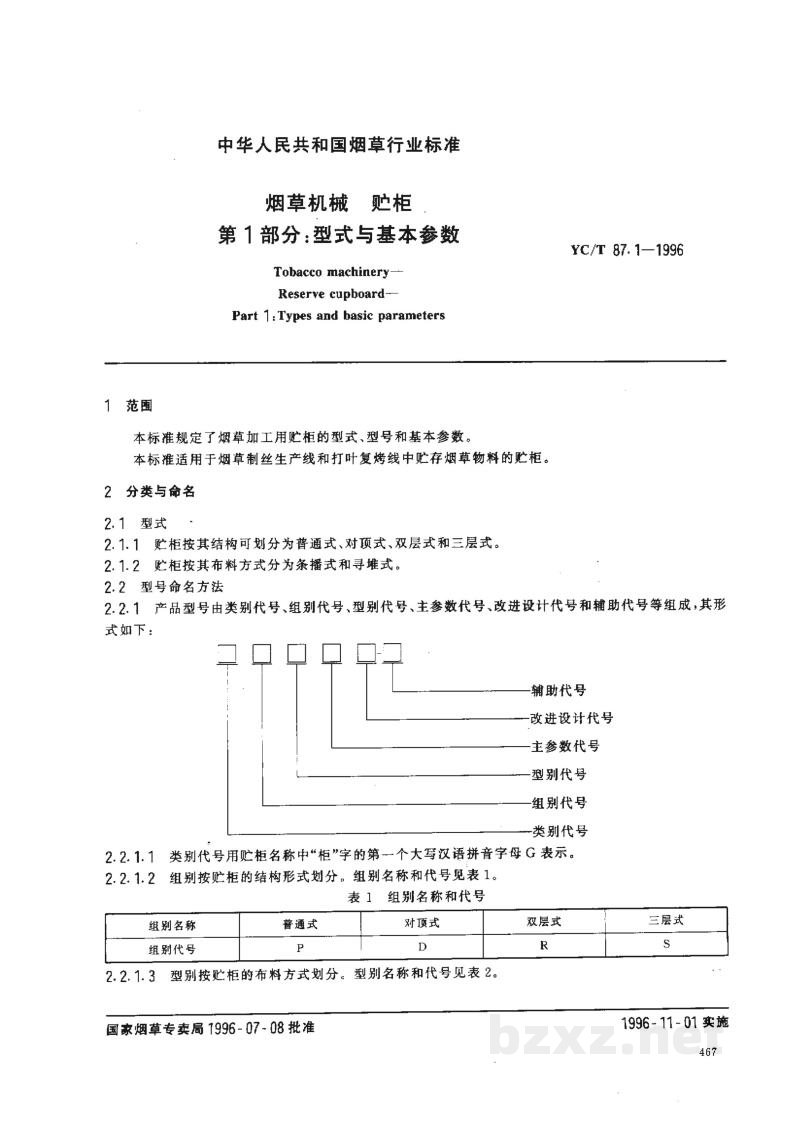

中华人民共和国烟草行业标准

烟草机械 贮柜

第1部分：型式与基本参数

YC/T 87.1—1996

Tobacco machinery—
Reserve cupboard—
Part 1: Types and basic parameters

1 范围

本标准规定了烟草加工用贮柜的型式、型号和基本参数。

本标准适用于烟草制丝生产线和打叶复烤线中贮存烟草物料的贮柜。

2 分类与命名

2.1 型式

2.1.1 贮柜按其结构可划分为普通式、对顶式、双层式和三层式。

2.1.2 贮柜按其布料方式分为条播式和寻堆式。

2.2 型号命名方法

2.2.1 产品型号由类别代号、组别代号、型别代号、主参数代号、改进设计代号和辅助代号等组成，其形式如下：

2.2.1.1 类别代号用贮柜名称中“柜”字的第一个大写汉语拼音字母G表示。

2.2.1.2 组别按贮柜的结构形式划分。组别名称和代号见表1。

表1 组别名称和代号

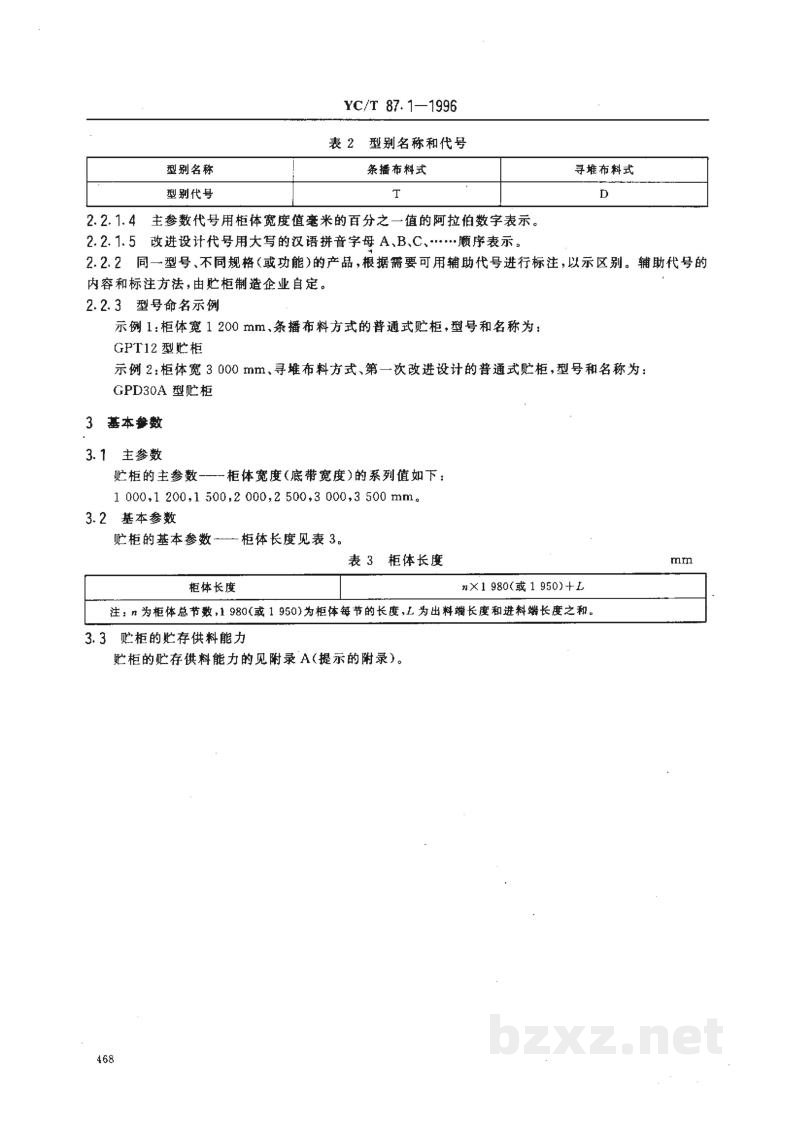

2.2.1.3 型别按贮柜的布料方式划分。型别名称和代号见表2。

2.2.1.4 主参数代号用柜体宽度值毫米的百分之一值的阿拉伯数字表示。

2.2.1.5 改进设计代号用大写的汉语拼音字母 A、B、C、……顺序表示。

2.2.2 同一型号、不同规格(或功能)的产品,根据需要可用辅助代号进行标注,以示区别。辅助代号的内容和标注方法,由贮柜制造企业自定。

2.2.3 型号命名示例

示例1：柜体宽1 200 mm、条播布料方式的普通式贮柜，型号和名称为：

GPT12型贮柜

示例2：柜体宽3 000 mm、寻堆布料方式、第一次改进设计的普通式贮柜，型号和名称为：

GPD30A型贮柜

3 基本参数

3.1 主参数

贮柜的主参数——柜体宽度(底带宽度)的系列值如下：

1 000,1 200,1 500,2 000,2 500,3 000,3 500 mm。

3.2 基本参数

贮柜的基本参数——柜体长度见表3。

3.3 贮柜的贮存供料能力

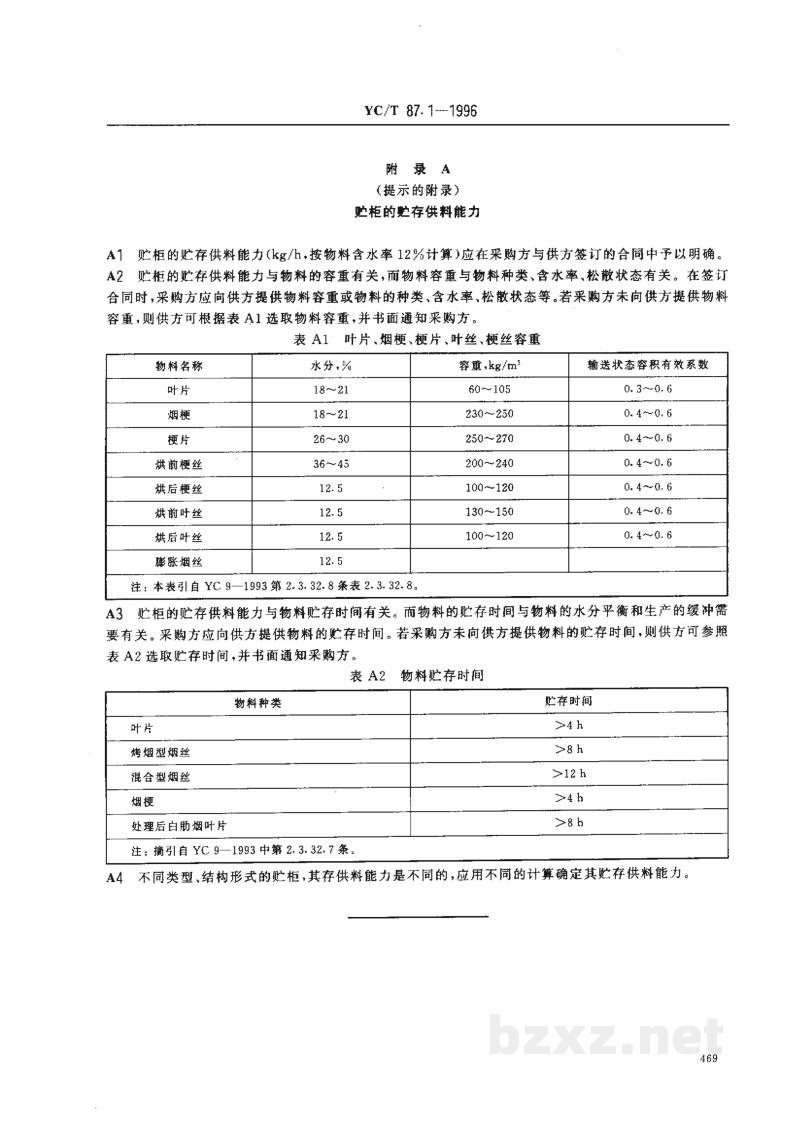

贮柜的贮存供料能力的见附录A(提示的附录)。
