【烟草标准】 烟草机械 振动式输送机 第1部分:型式与基本参数

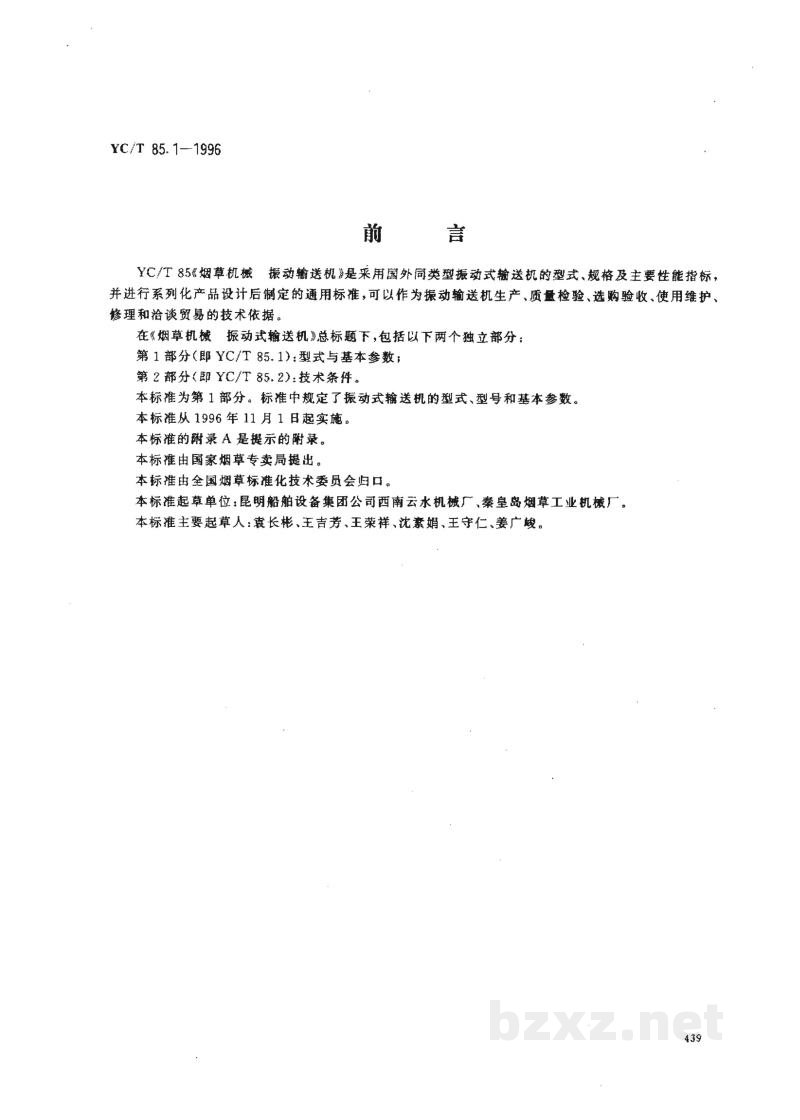

前 言

YC/T 85《烟草机械 振动输送机》是采用国外同类型振动式输送机的型式、规格及主要性能指标，并进行系列化产品设计后制定的通用标准，可以作为振动输送机生产、质量检验、选购验收、使用维护、修理和洽谈贸易的技术依据。

在《烟草机械 振动式输送机》总标题下，包括以下两个独立部分：

第1部分（即YC/T 85.1）：型式与基本参数；

第2部分（即YC/T 85.2）：技术条件。

本标准为本标准第1部分。标准中规定了振动式输送机的型式、型号和基本参数。

本标准从1996年11月1日起实施。

本标准的附录A是提示的附录。

本标准由国家烟草专卖局提出。

本标准由全国烟草标准化技术委员会归口。

本标准起草单位：昆明船舶设备集团公司西南云水机械厂、秦皇岛烟草工业机械厂。

本标准主要起草人：袁长彬、王吉芳、王家祥、沈素娟、王守仁、姜广峻。

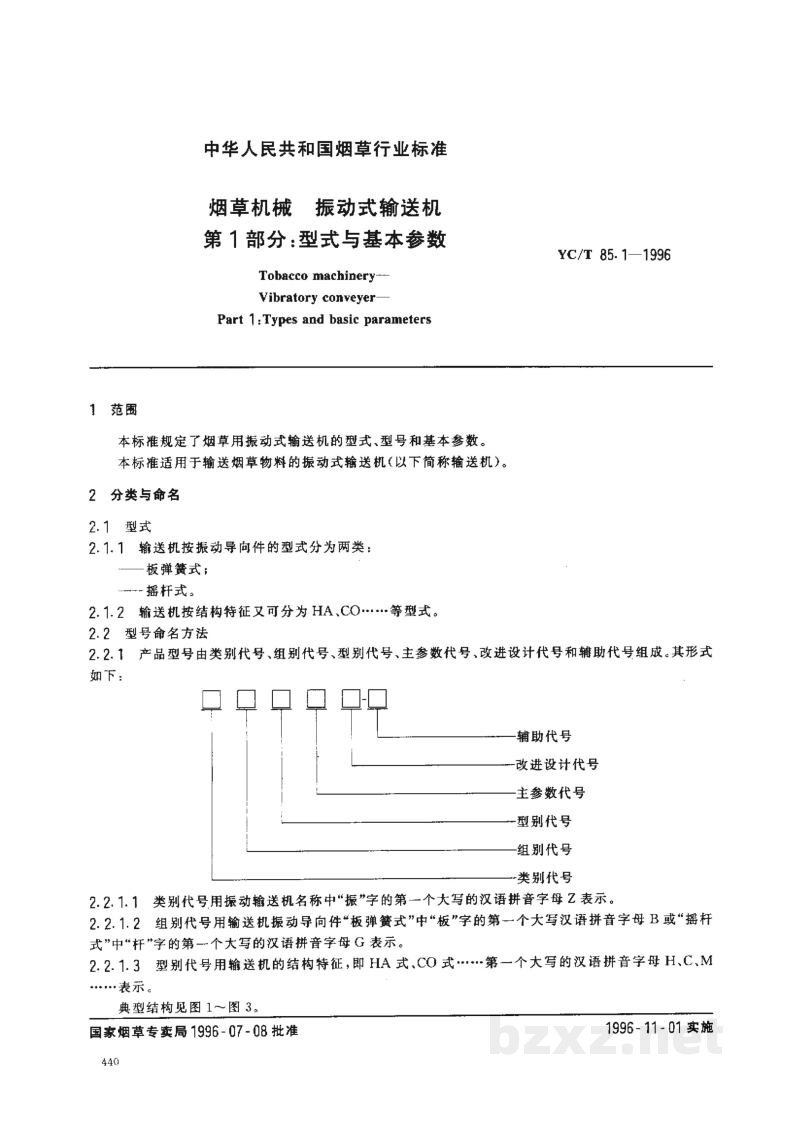

中华人民共和国烟草行业标准

烟草机械 振动式输送机
第1部分：型式与基本参数 YC/T 85.1—1996

Tobacco machinery—
Vibratory conveyer—
Part 1:Types and basic parameters

1 范围

本标准规定了烟草用振动式输送机的型式、型号和基本参数。

本标准适用于输送烟草物料的振动式输送机（以下简称输送机）。

2 分类与命名

2.1 型式

2.1.1 输送机按振动导向件的型式分为两类：

• ——板弹簧式；
• ——摇杆式。

2.1.2 输送机按结构特征又可分为HA、CO……等型式。

2.2 型号命名方法

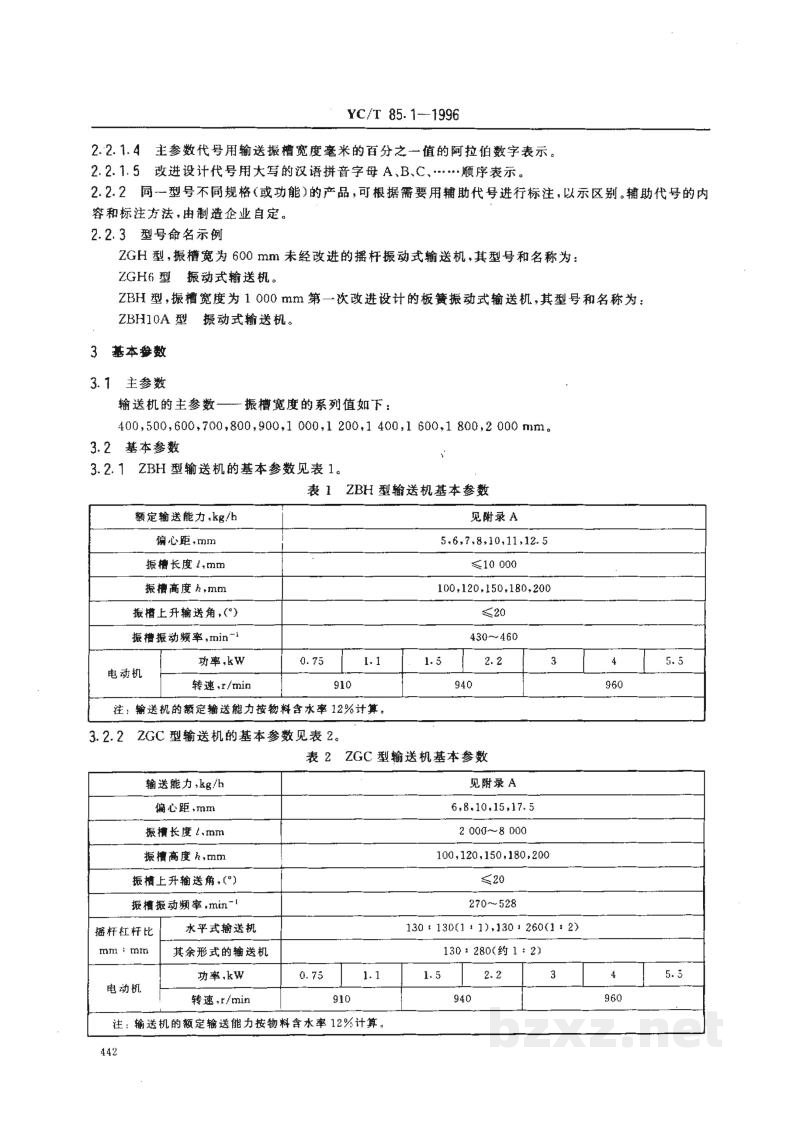

2.2.1 产品型号由类别代号、组别代号、型别代号、主参数代号、改进设计代号和辅助代号组成。其形式如下：

2.2.1.1 类别代号用振动输送机名称中“振”字的第一个大写的汉语拼音字母Z表示。

2.2.1.2 组别代号用输送机振动导向件“板弹簧式”中“板”字的第一个大写汉语拼音字母B或“摇杆式”中“杆”字的第一个大写的汉语拼音字母G表示。

2.2.1.3 型别代号用输送机的结构特征，即HA式、CO式……第一个大写的汉语拼音字母H、C、M……表示。

典型结构见图1～图3。

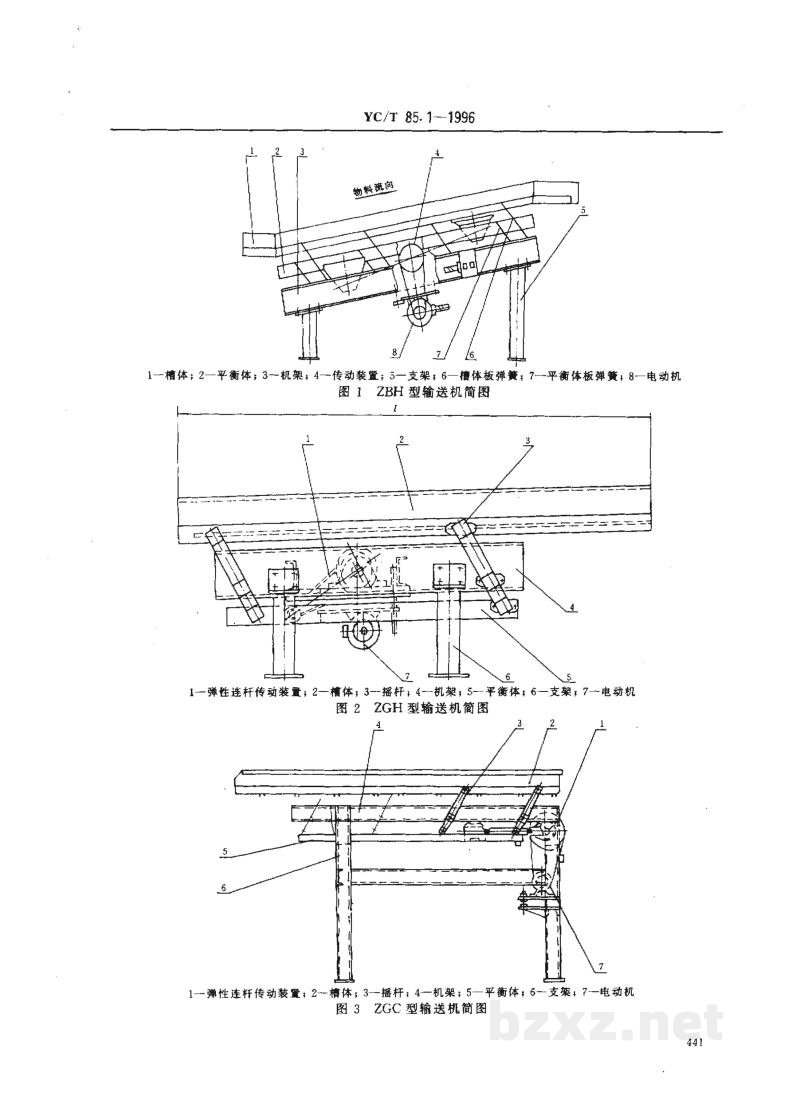

1—槽体；2—平衡体；3—机架；4—传动装置；5—支架；6—槽体板弹簧；7—平衡体板弹簧；8—电动机

图 1 ZBH 型输送机简图

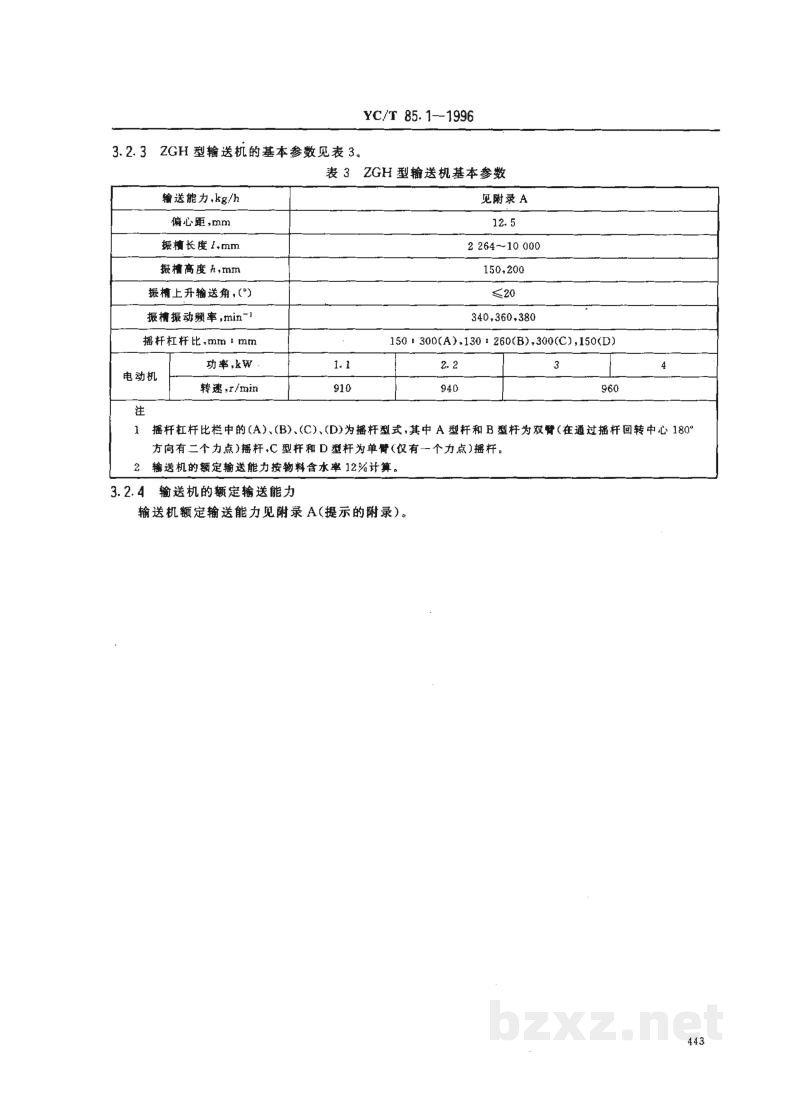

1—弹性连杆传动装置；2—槽体；3—摇杆；4—机架；5—平衡体；6—支架；7—电动机

图 2 ZGH 型输送机简图

1—弹性连杆传动装置；2—槽体；3—摇杆；4—机架；5—平衡体；6—支架；7—电动机

图 3 ZGC 型输送机简图
