中华人民共和国医药行业标准

手术器械 蛋形指圈 YY/T 0173.8-94

1 主题内容与适用范围

本标准规定了手术器械蛋形指圈的型式、基本尺寸、技术要求。

本标准适用于手术器械蛋形指圈（以下简称指圈），该指圈供设计手术器械类产品时选用。

2 型式与基本尺寸

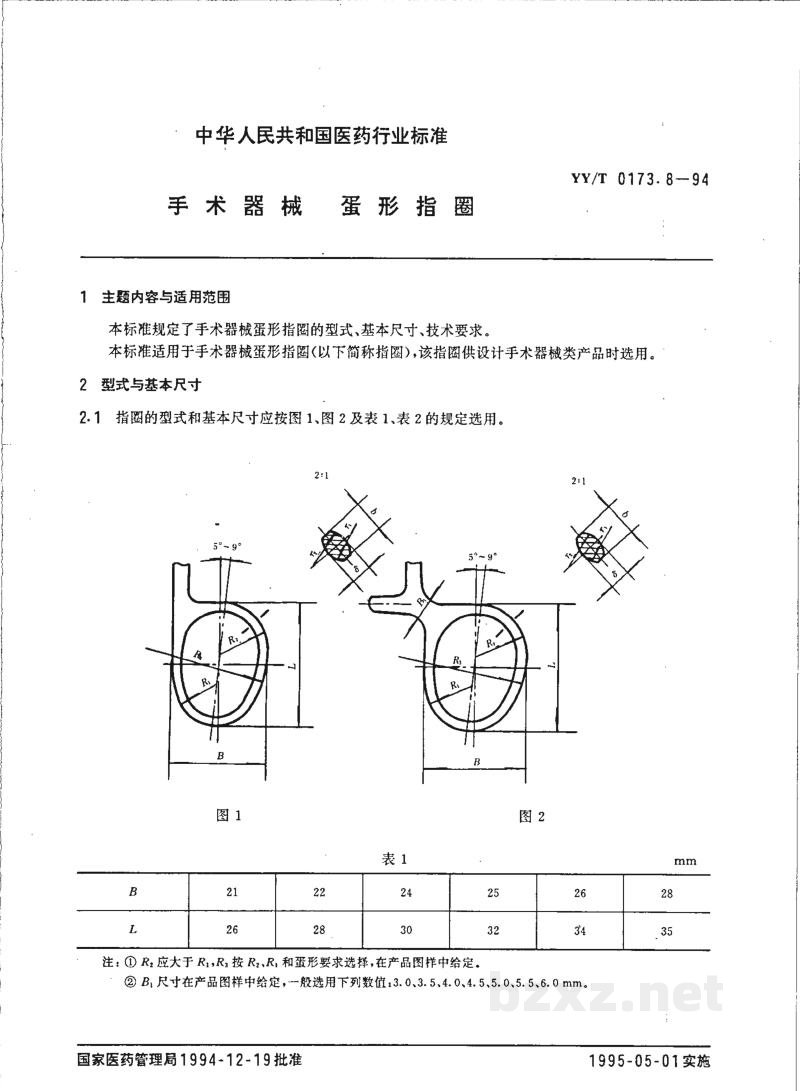

2.1 指圈的型式和基本尺寸应按图1、图2及表1、表2的规定选用。

[图片]

图1 图2

注：① R₁应大于R₃, R₃按R₂、R₄和蛋形要求选择，在产品图样中给定。
② B₁尺寸在产品图样中给定，一般选用下列数值：3.0, 3.5, 4.0, 4.5, 5.0, 5.5, 6.0 mm。

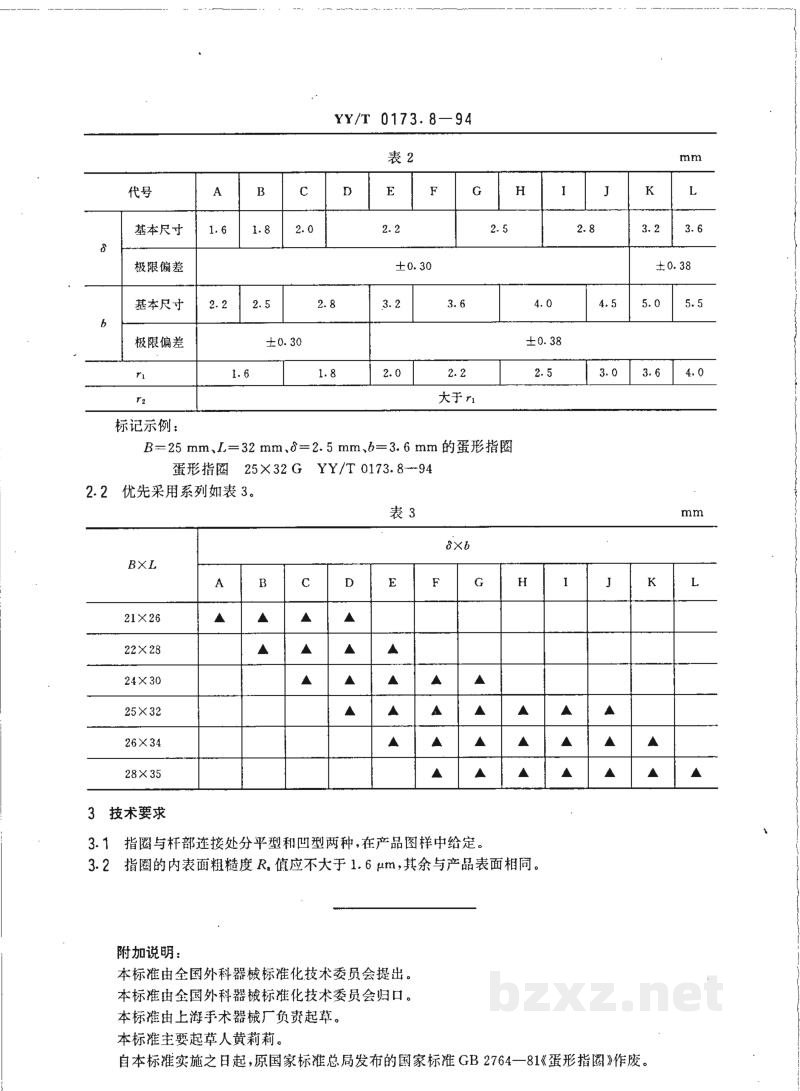

表 2

mm

标记示例：

$B=25 \mathrm{~mm}, L=32 \mathrm{~mm}, b=2.5 \mathrm{~mm}, h=3.6 \mathrm{~mm}$ 的蛋形指圈

蛋形指圈 25×32 G YY/T 0173.8—94

2.2 优先采用系列如表 3。

表 3

mm

3 技术要求

3.1 指圆与杆部连接处分平型和凹型两种,在产品图样中给定。

3.2 指圆的内表面粗糙度 $R_a$ 值应不大于 $1.6 \mu \mathrm{m}$，其余与产品表面相同。

附加说明：

本标准由全国外科器械标准化技术委员会提出。
本标准由全国外科器械标准化技术委员会归口。
本标准由上海手术器械厂负责起草。
本标准主要起草人黄莉莉。
自本标准实施之日起，原国家标准总局发布的国家标准 GB 2764—81《蛋形指圈》作废。
