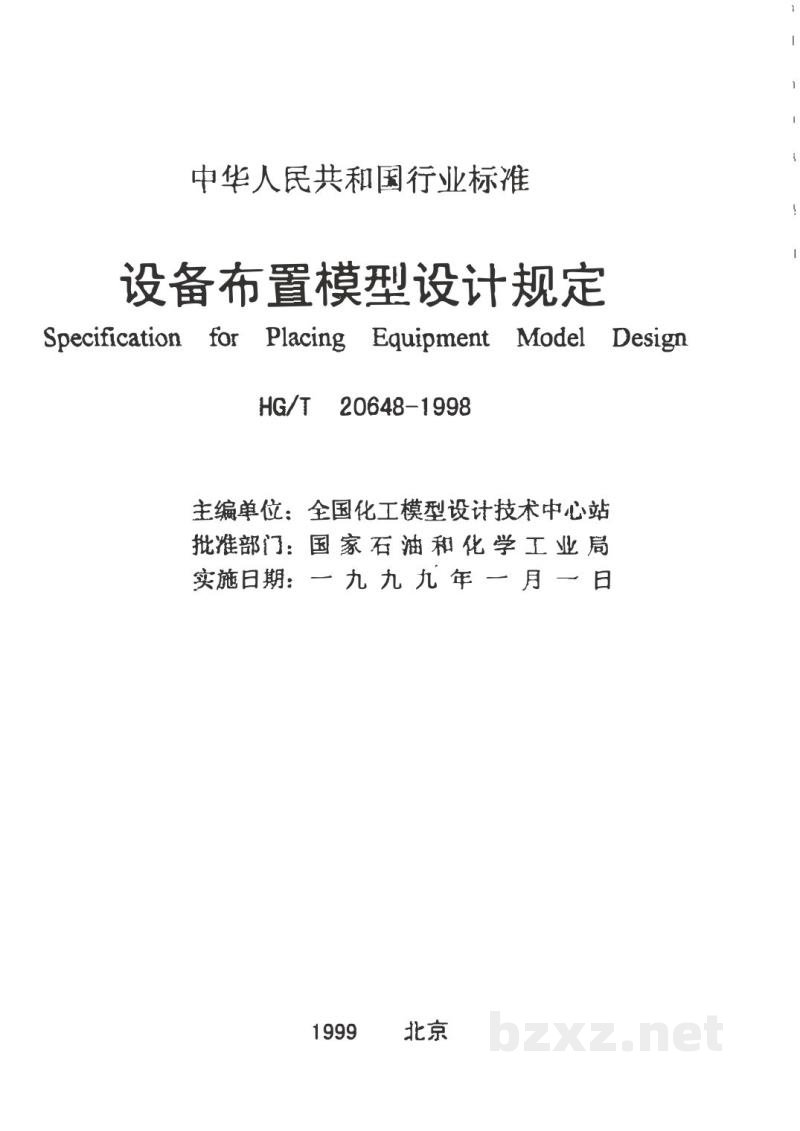

中华人民共和国行业标准

设备布置模型设计规定

Specification for Placing Equipment Model Design

1999    北京

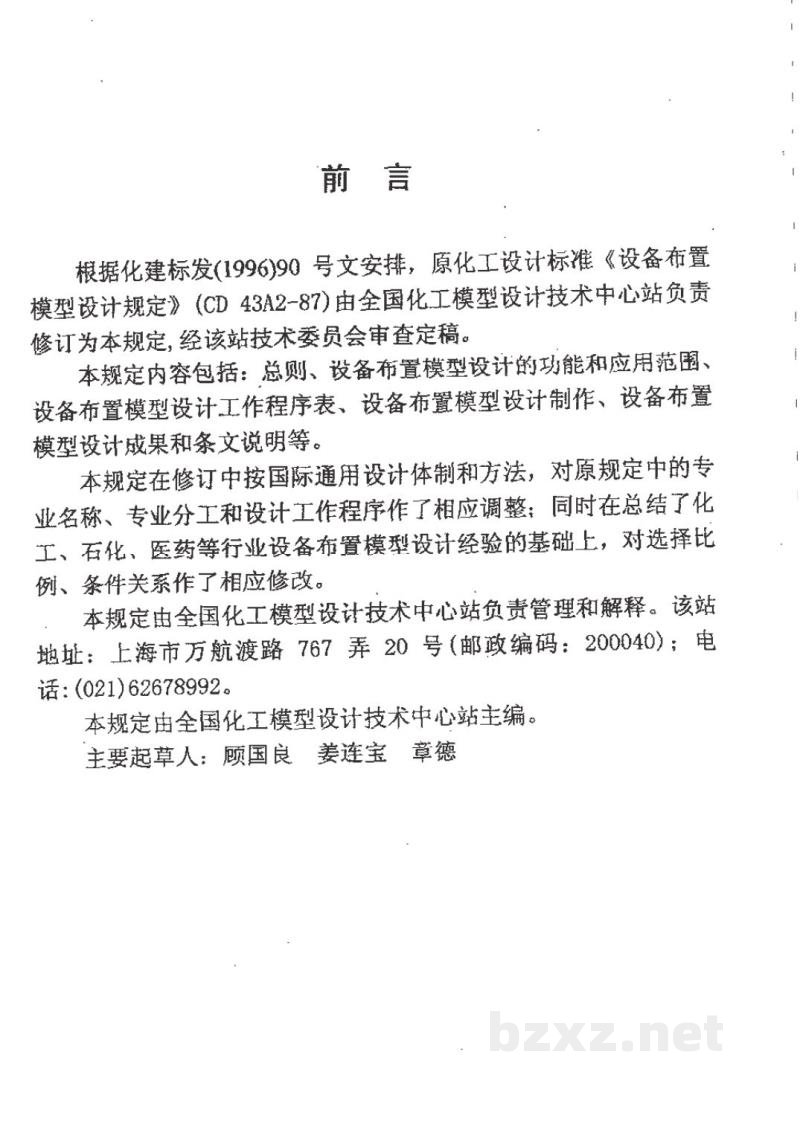

前 言

根据化建标发(1996)90号文安排，原化工设计标准《设备布置模型设计规定》（CD 43A2-87）由全国化工模型设计技术中心站负责修订为本规定，经该站技术委员会审查定稿。

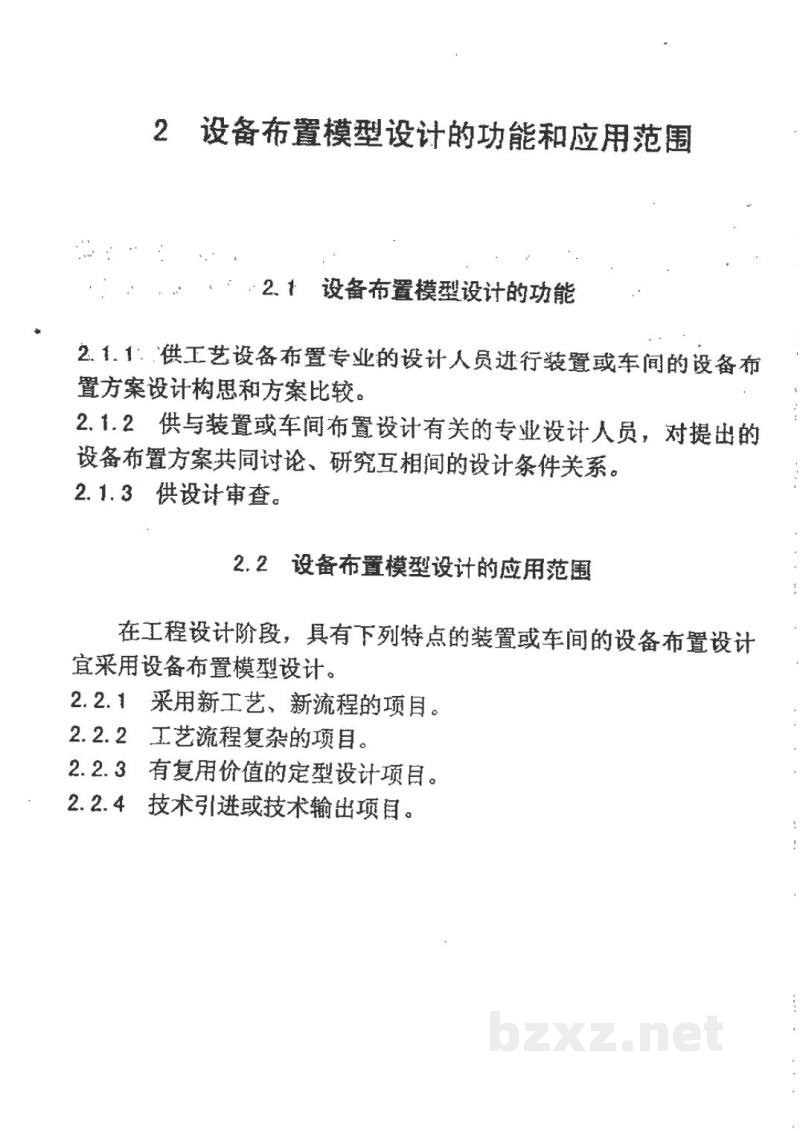

本规定内容包括：总则、设备布置模型设计的功能和应用范围、设备布置模型设计工作程序表、设备布置模型设计制作、设备布置模型设计成果和条文说明等。

本规定在修订中按国际通用设计体制和方法，对原规定中的专业名称、专业分工和设计工作程序作了相应调整；同时在总结了化工、石化、医药等行业设备布置模型设计经验的基础上，对选择比例、条件关系作了相应修改。

本规定由全国化工模型设计技术中心站负责管理和解释。该站地址：上海市万航渡路 767 弄 20 号（邮政编码：200040）；电话：(021)62678992。

本规定由全国化工模型设计技术中心站主编。

主要起草人：顾国良 姜连宝 章德

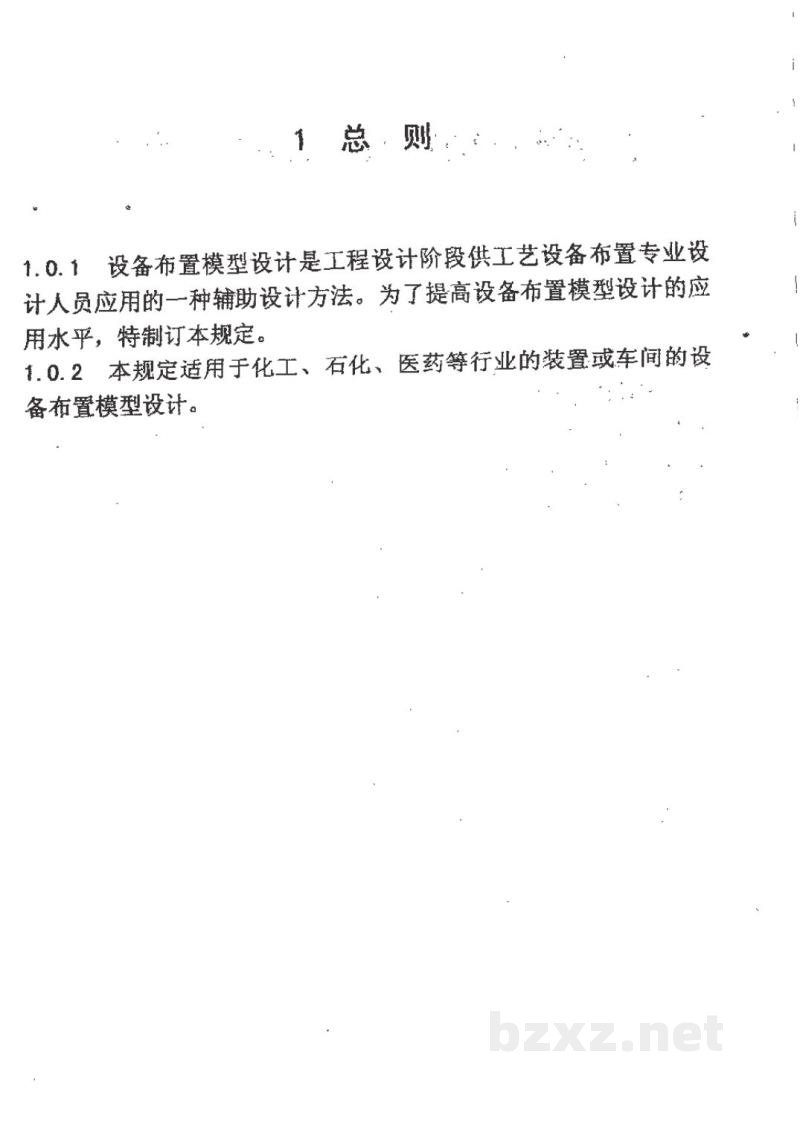

1 总则

1.0.1 设备布置模型设计是工程设计阶段供工艺设备布置专业设计人员应用的一种辅助设计方法。为了提高设备布置模型设计的应用水平，特制订本规定。

1.0.2 本规定适用于化工、石化、医药等行业的装置或车间的设备布置模型设计。
