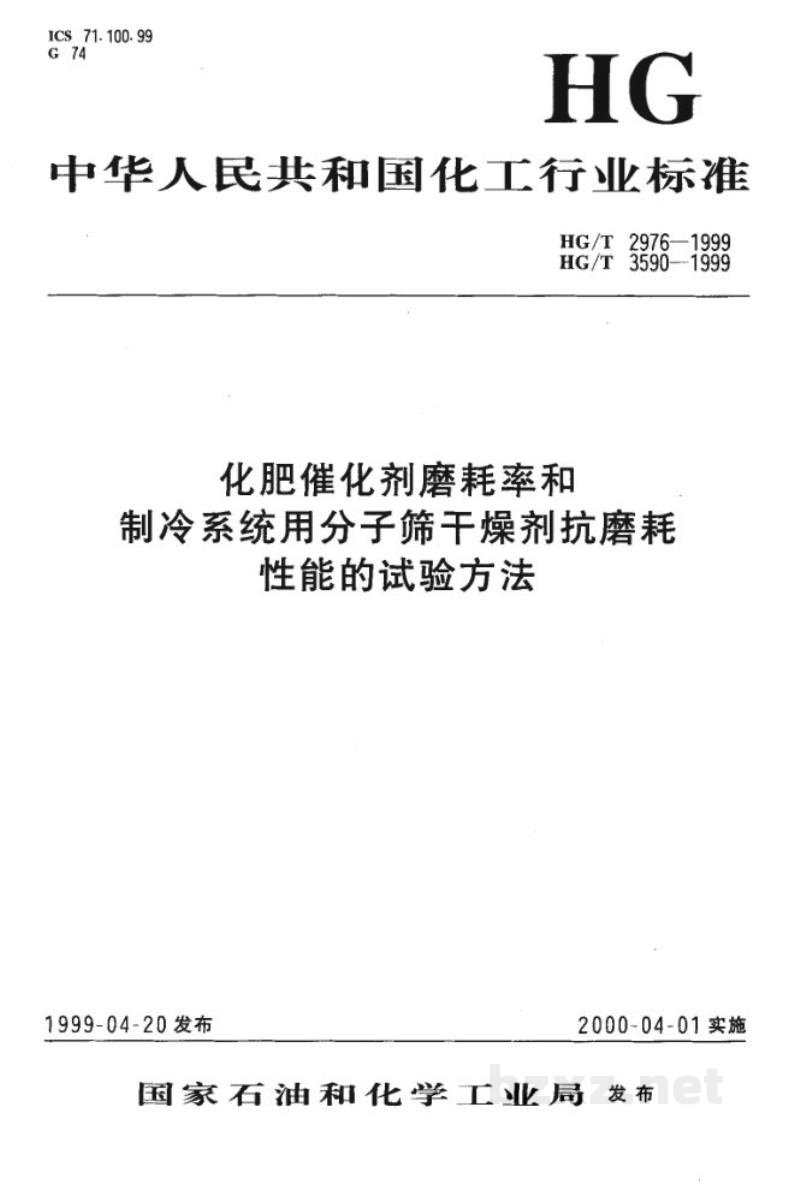

【化工标准】 化肥催化剂磨耗率测定

HG

ICS 71.100.99 G 74

中华人民共和国化工行业标准

化肥催化剂磨耗率和
制冷系统用分子筛干燥剂抗磨耗
性能的试验方法

1999-04-20 发布2000-04-01 实施

国家石油和化学工业局 发布

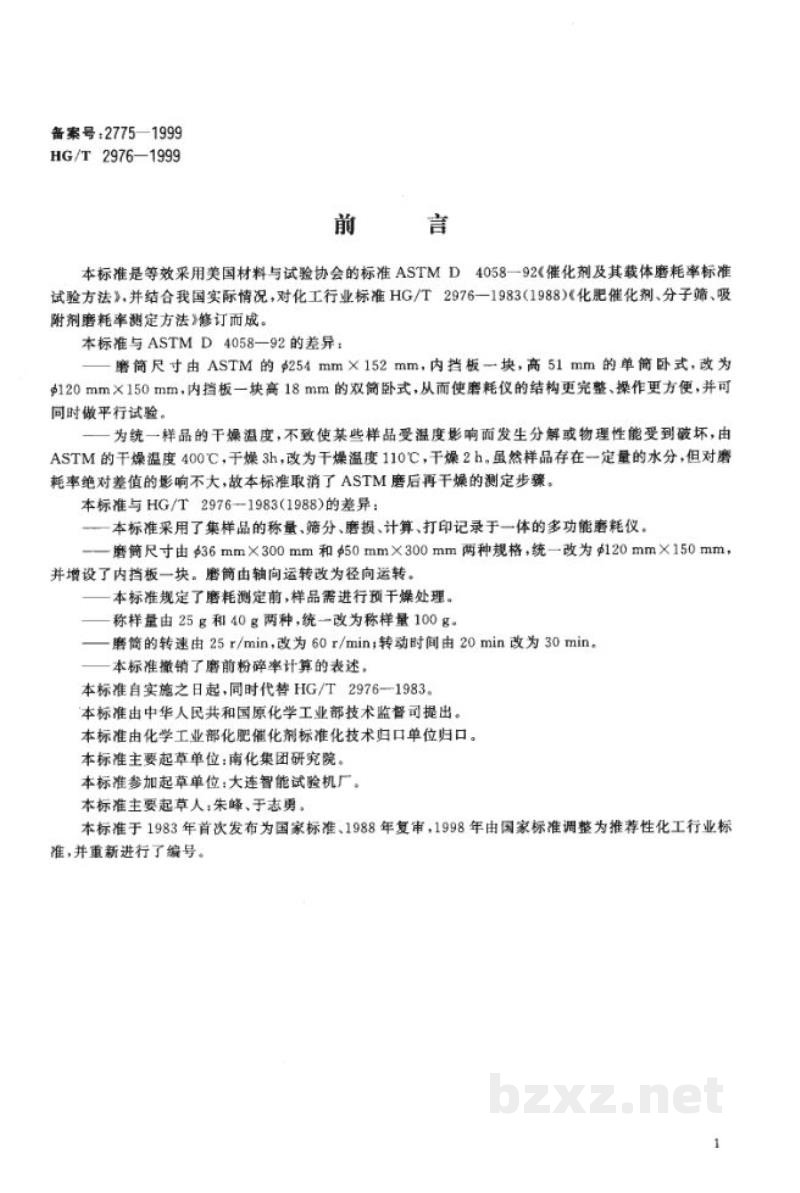

前 言

本标准是等效采用美国材料与试验协会的标准 ASTM D 4058—92《催化剂及其载体磨耗率标准试验方法》，并结合我国实际情况，对化工行业标准 HG/T 2976—1983(1988)《化肥催化剂、分子筛、吸附剂磨耗率测定方法》修订而成。

本标准与 ASTM D 4058—92 的差异：

• —— 磨筒尺寸由 ASTM 的 φ254 mm×152 mm，内挡板一块，高 51 mm 的单筒卧式，改为 φ120 mm×150 mm，内挡板一块高 18 mm 的双筒卧式，从而使磨耗仪的结构更完整、操作更方便，并可同时做平行试验。
• —— 为统一样品的干燥温度，不致使某些样品受温度影响而发生分解或物理性能受到破坏，由 ASTM 的干燥温度 400℃，干燥 3h，改为干燥温度 110℃，干燥 2 h，虽然样品存在一定量的水分，但对磨耗率绝对差值的影响不大，故本标准取消了 ASTM 磨后再干燥的测定步骤。

本标准与 HG/T 2976—1983(1988)的差异：

• —— 本标准采用了集样品的称量、筛分、磨损、计算、打印记录于一体的多功能磨耗仪。
• —— 磨筒尺寸由 φ36 mm×300 mm 和 φ50 mm×300 mm 两种规格，统一改为 φ120 mm×150 mm，并增设了内挡板一块。磨筒由轴向运转改为径向运转。
• —— 本标准规定了磨耗测定前，样品需进行预干燥处理。
• —— 称样量由 25 g 和 40 g 两种，统一改为称样量 100 g。
• —— 磨筒的转速由 25 r/min，改为 60 r/min；转动时间由 20 min 改为 30 min。
• —— 本标准撤销了磨前粉碎率计算的表述。

本标准自实施之日起，同时代替 HG/T 2976—1983。

本标准由中华人民共和国原化学工业部技术监督司提出。

本标准由化学工业部化肥催化剂标准化技术归口单位归口。

本标准主要起草单位：南化集团研究院。

本标准参加起草单位：大连智能试验机厂。

本标准主要起草人：朱峰、于志勇。

本标准于 1983 年首次发布为国家标准，1988 年复审，1998 年由国家标准调整为推荐性化工行业标准，并重新进行了编号。

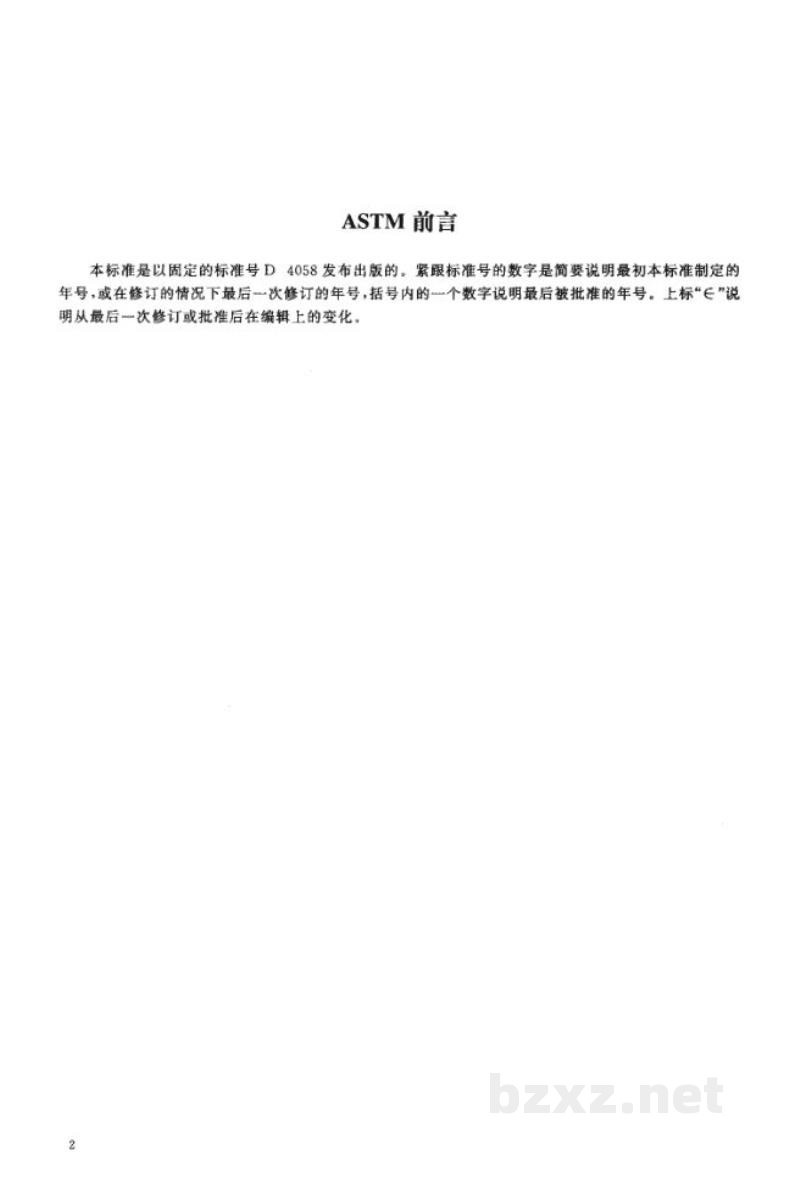

ASTM 前言

本标准是以固定的标准号 D 4058 发布出版的。紧跟标准号的数字是简要说明最初本标准制定的年号，或在修订的情况下最后一次修订的年号，括号内的一个数字说明最后被批准的年号。上标“∈”说明从最后一次修订或批准后在编辑上的变化。
