中华人民共和国农业行业标准

NY/T 858—2004

沼气压力表

Biogas pressure meter

2005-01-04 发布 2005-02-01 实施

中华人民共和国农业部 发 布

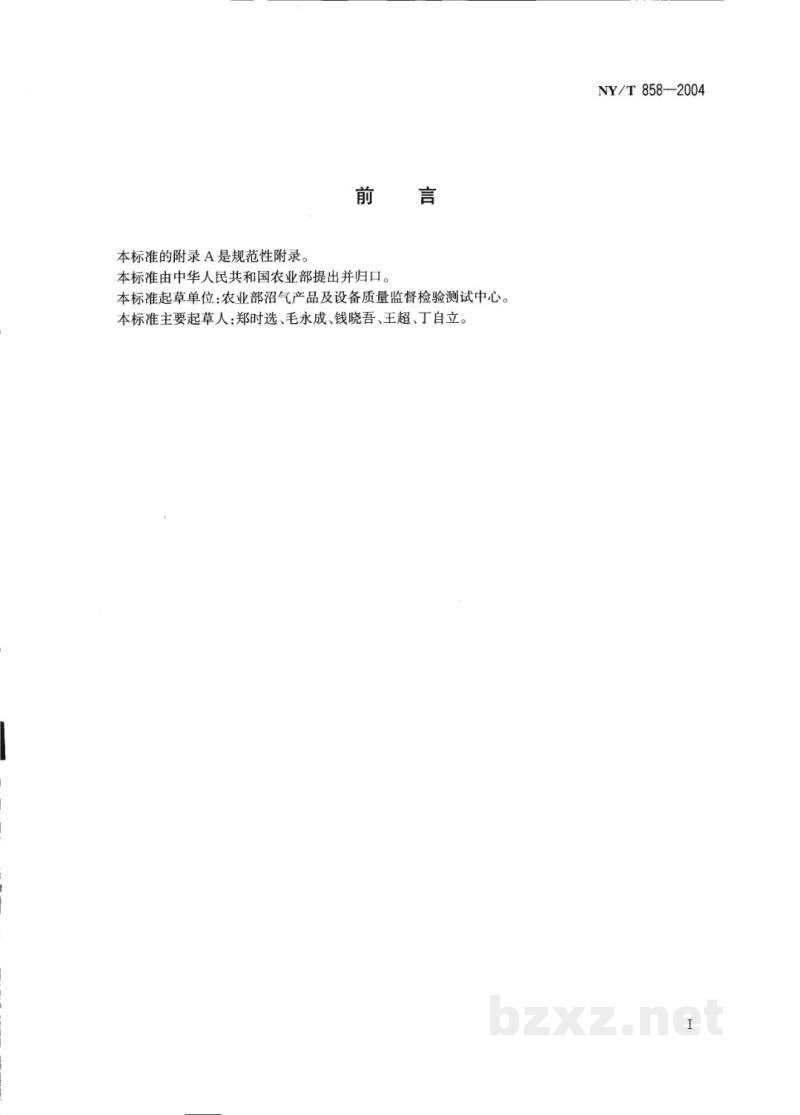

前 言

本标准的附录A是规范性附录。

本标准由中华人民共和国农业部提出并归口。

本标准起草单位：农业部沼气产品及设备质量监督检验测试中心。

本标准主要起草人：郑时选、毛永成、钱晓吾、王超、丁自立。

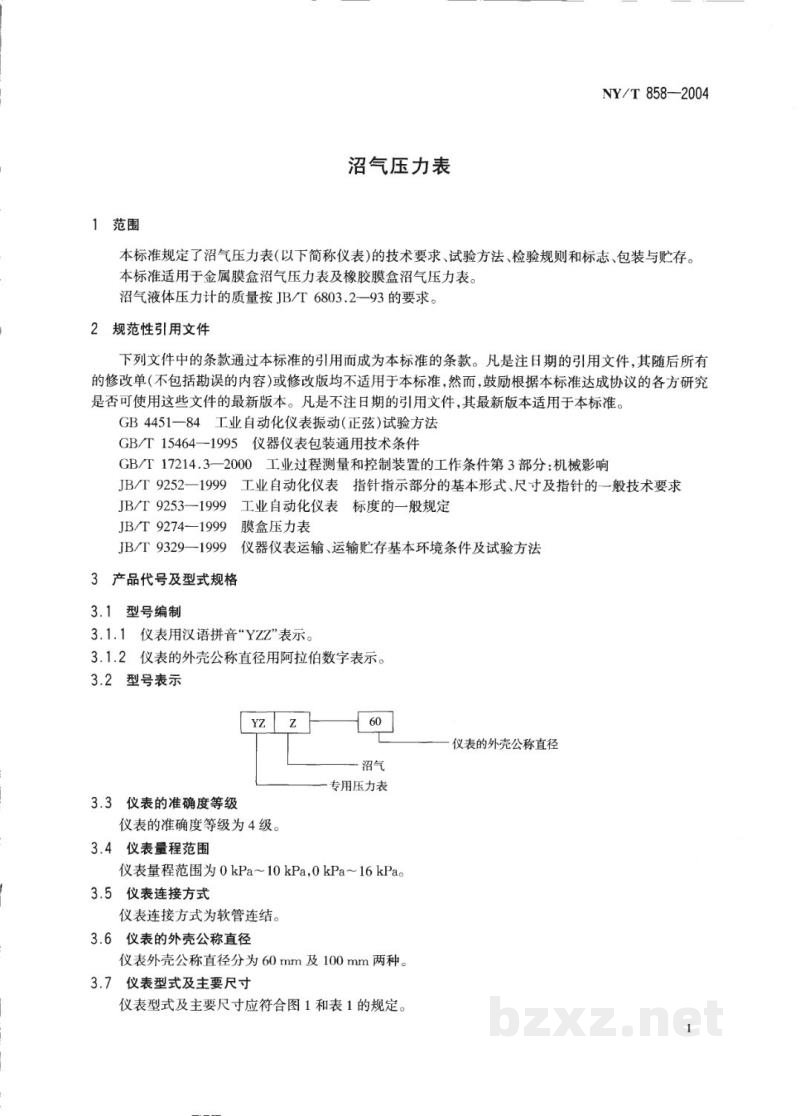

沼气压力表

1 范围

本标准规定了沼气压力表(以下简称仪表)的技术要求、试验方法、检验规则和标志、包装与贮存。

本标准适用于金属膜盒沼气压力表及橡胶膜盒沼气压力表。

沼气液体压力计的质量按 JB/T 6803.2—93 的要求。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修改版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

GB 4451—84 工业自动化仪表振动(正弦)试验方法

GB/T 15464—1995 仪器仪表包装通用技术条件

GB/T 17214.3—2000 工业过程测量和控制装置的工作条件第3部分:机械影响

JB/T 9252—1999 工业自动化仪表 指针指示部分的基本形式、尺寸及指针的一般技术要求

JB/T 9253—1999 工业自动化仪表 标度的一般规定

JB/T 9274—1999 膜盒压力表

JB/T 9329—1999 仪器仪表运输、运输贮存基本环境条件及试验方法

3 产品代号及型式规格

3.1 型号编制

3.1.1 仪表用汉语拼音“YZZ”表示。

3.1.2 仪表的外壳公称直径用阿拉伯数字表示。

3.2 型号表示

图1 沼气压力表型号示意图

注：

• YZ：专用压力表
• Z：沼气
• 60：仪表的外壳公称直径

3.3 仪表的准确度等级

仪表的准确度等级为4级。

3.4 仪表量程范围

仪表量程范围为0 kPa～10 kPa,0 kPa～16 kPa。

3.5 仪表连接方式

仪表连接方式为软管连结。

3.6 仪表的外壳公称直径

仪表外壳公称直径分为60 mm及100 mm两种。

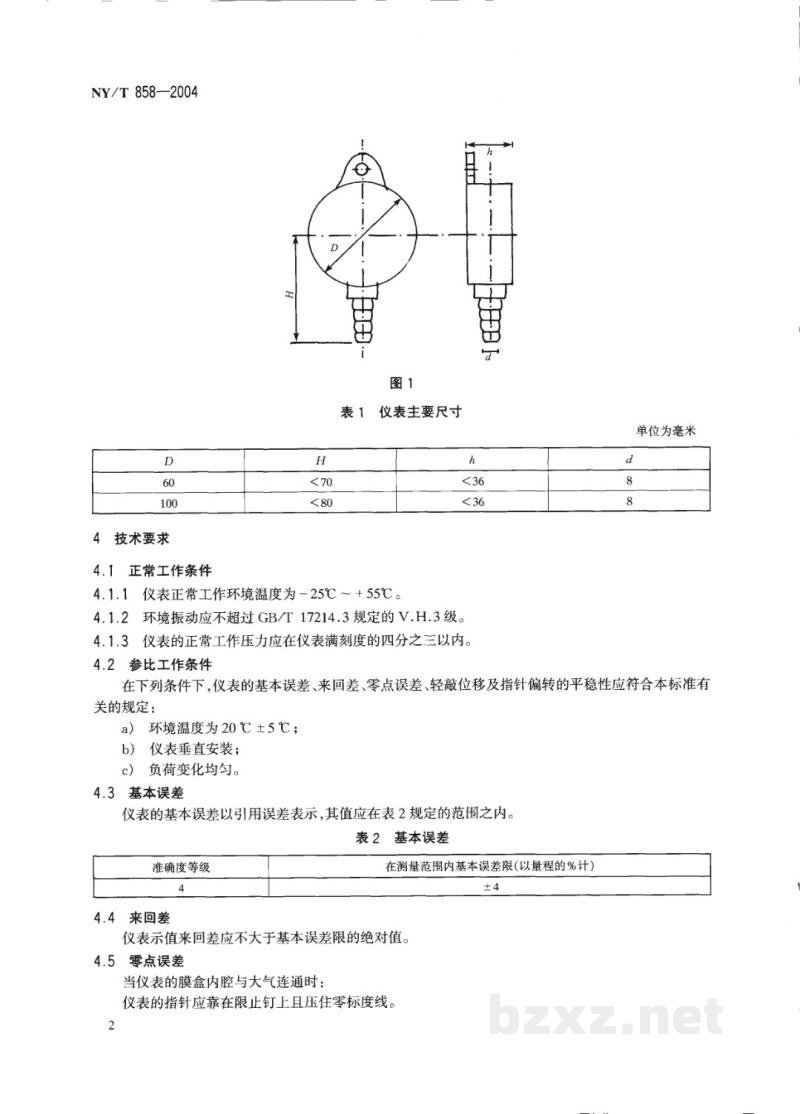

3.7 仪表型式及主要尺寸

仪表型式及主要尺寸应符合图1和表1的规定。
