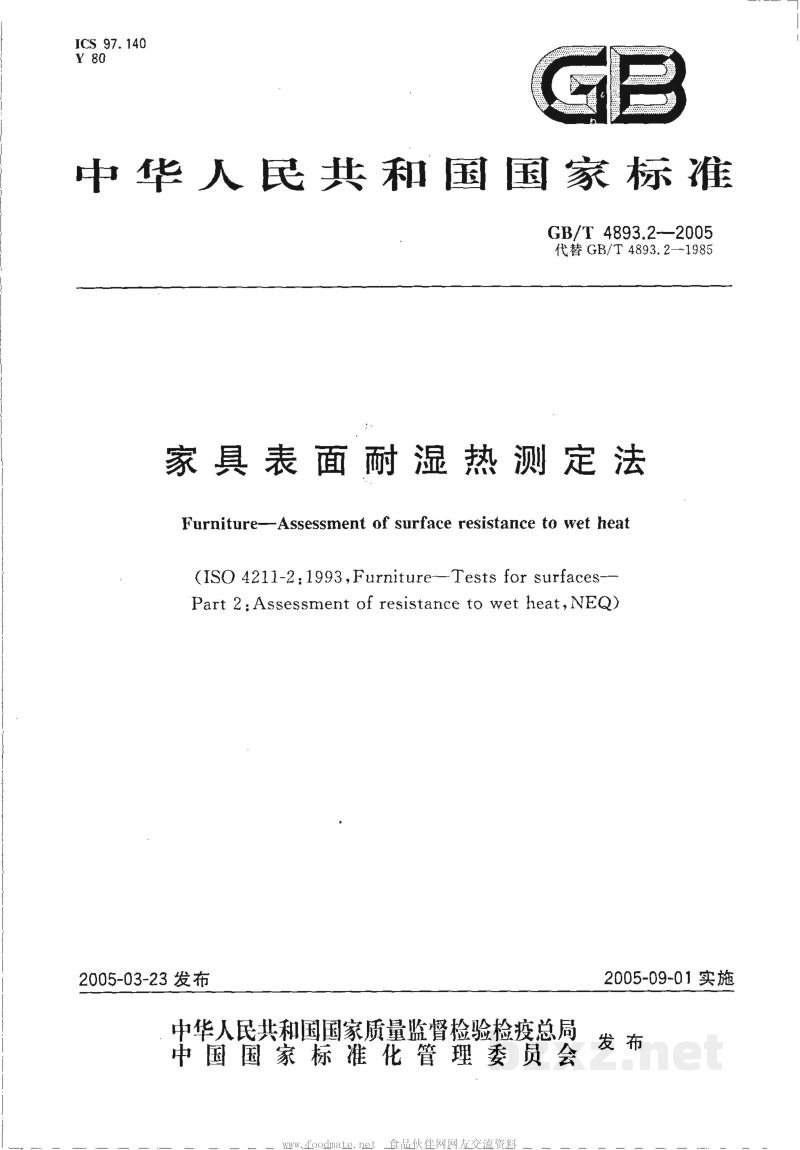

【国家标准】 家具表面耐湿热测定法

中华人民共和国国家标准

GB/T 4893.2—2005
代替 GB/T 4893.2—1985

家具表面耐湿热测定法

Furniture—Assessment of surface resistance to wet heat

(ISO 4211-2:1993, Furniture—Tests for surfaces—
Part 2: Assessment of resistance to wet heat, NEQ)

2005-03-23 发布2005-09-01 实施

中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会   发  布

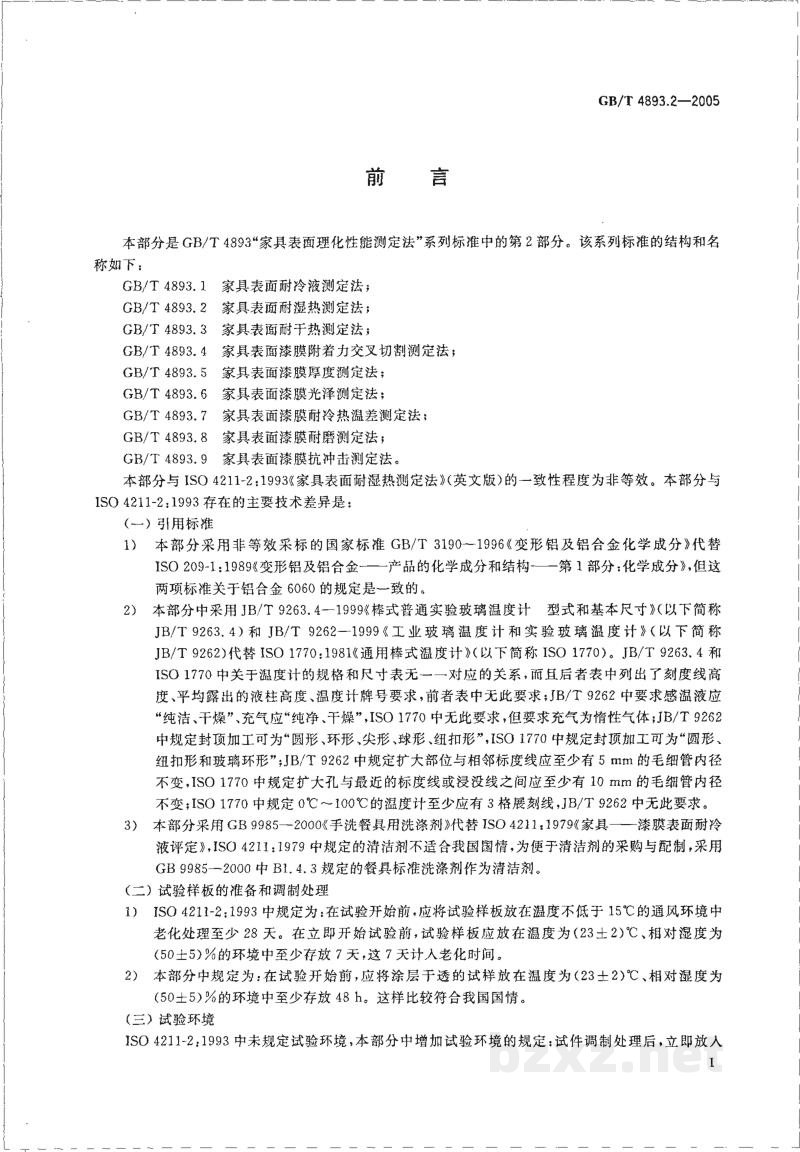

前 言

本部分是 GB/T 4893“家具表面理化性能测定法”系列标准中的第 2 部分。该系列标准的结构和名称如下：

• GB/T 4893.1 家具表面耐冷液测定法；
• GB/T 4893.2 家具表面耐湿热测定法；
• GB/T 4893.3 家具表面耐干热测定法；
• GB/T 4893.4 家具表面漆膜附着力交叉切割测定法；
• GB/T 4893.5 家具表面漆膜厚度测定法；
• GB/T 4893.6 家具表面漆膜光泽测定法；
• GB/T 4893.7 家具表面漆膜耐冷热温差测定法；
• GB/T 4893.8 家具表面漆膜耐磨测定法；
• GB/T 4893.9 家具表面漆膜抗冲击测定法。

本部分与 ISO 4211-2:1993《家具表面耐湿热测定法》（英文版）的一致性程度为非等效。本部分与 ISO 4211-2:1993 存在的主要技术差异是：

(一) 引用标准

1. 本部分采用非等效采标的国家标准 GB/T 3190—1996《变形铝及铝合金化学成分》代替 ISO 209-1:1989《变形铝及铝合金——产品的化学成分和结构——第 1 部分：化学成分》，但这两项标准关于铝合金 6060 的规定是一致的。
2. 本部分中采用 JB/T 9263.4—1999《棒式普通实验玻璃温度计 型式和基本尺寸》（以下简称 JB/T 9263.4）和 JB/T 9262—1999《工业玻璃温度计和实验室玻璃温度计》（以下简称 JB/T 9262)代替 ISO 1770:1981《通用棒式温度计》(以下简称 ISO 1770)。JB/T 9263.4 和 ISO 1770 中关于温度计的规格和尺寸表无——对应的关系，而且后者表中列出了刻度线高度、平均露出的液柱高度、温度计牌号要求，前者表中无此要求；JB/T 9262 中要求感温液应“纯洁、干燥”、充气应“纯净、干燥”，ISO 1770 中无此要求，但要求充气为惰性气体；JB/T 9262 中规定封顶加工可为“圆形、环形、尖形、球形、纽扣形”，ISO 1770 中规定封顶加工可为“圆形、纽扣形和玻璃环形”；JB/T 9262 中规定扩大部位与相邻标度线应至少有 5 mm 的毛细管内径不变，ISO 1770 中规定扩大孔与最近的标度线或浸没线之间应至少有 10 mm 的毛细管内径不变；ISO 1770 中规定 0℃～100℃的温度计至少应有 3 格展刻线，JB/T 9262 中无此要求。
3. 本部分采用 GB 9985—2000《手洗餐具用洗涤剂》代替 ISO 4211:1979《家具——漆膜表面耐冷液评定》，ISO 4211:1979 中规定的清洁剂不适合我国国情，为便于清洁剂的采购与配制，采用 GB 9985—2000 中 B1.4.3 规定的餐具标准洗涤剂作为清洁剂。

(二) 试验样板的准备和调制处理

1. ISO 4211-2:1993 中规定为：在试验开始前，应将试验样板放在温度不低于 15℃的通风环境中老化处理至少 28 天。在立即开始试验前，试验样板应放在温度为 (23±2)℃、相对湿度为 (50±5)%的环境中至少存放 7 天，这 7 天计入老化时间。
2. 本部分中规定为：在试验开始前，应将涂层干透的试样放在温度为 (23±2)℃、相对湿度为 (50±5)%的环境中至少存放 48 h。这样比较符合我国国情。

(三) 试验环境

ISO 4211-2:1993 中未规定试验环境，本部分中增加试验环境的规定：试件调制处理后，立即放入

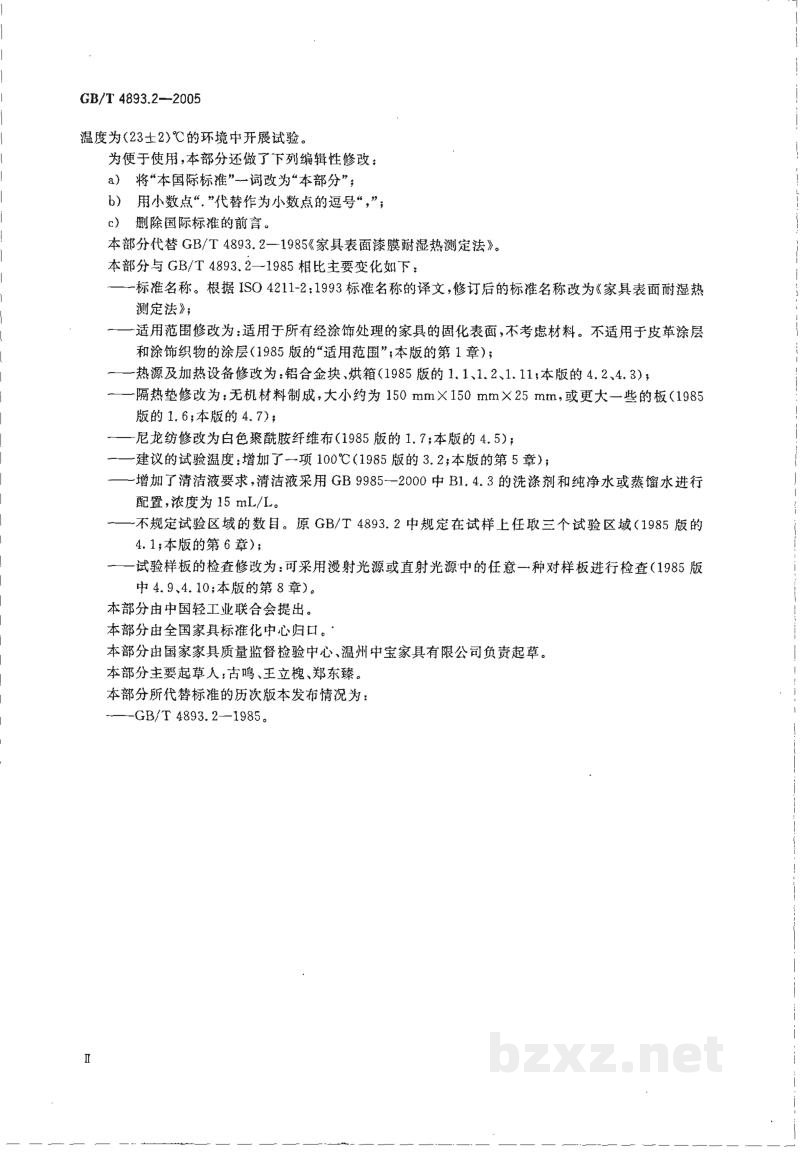

为便于使用，本部分还做了下列编辑性修改：

• a）将“本国际标准”一词改为“本部分”；
• b）用小数点“.”代替作为小数点的逗号“,”；
• c）删除国际标准的前言。

本部分代替GB/T 4893.2—1985《家具表面漆膜耐湿热测定法》。
本部分与GB/T 4893.2—1985相比主要变化如下：

• ——标准名称：根据ISO 4211-2:1993标准名称的译文，修订后的标准名称改为《家具表面耐湿热测定法》；

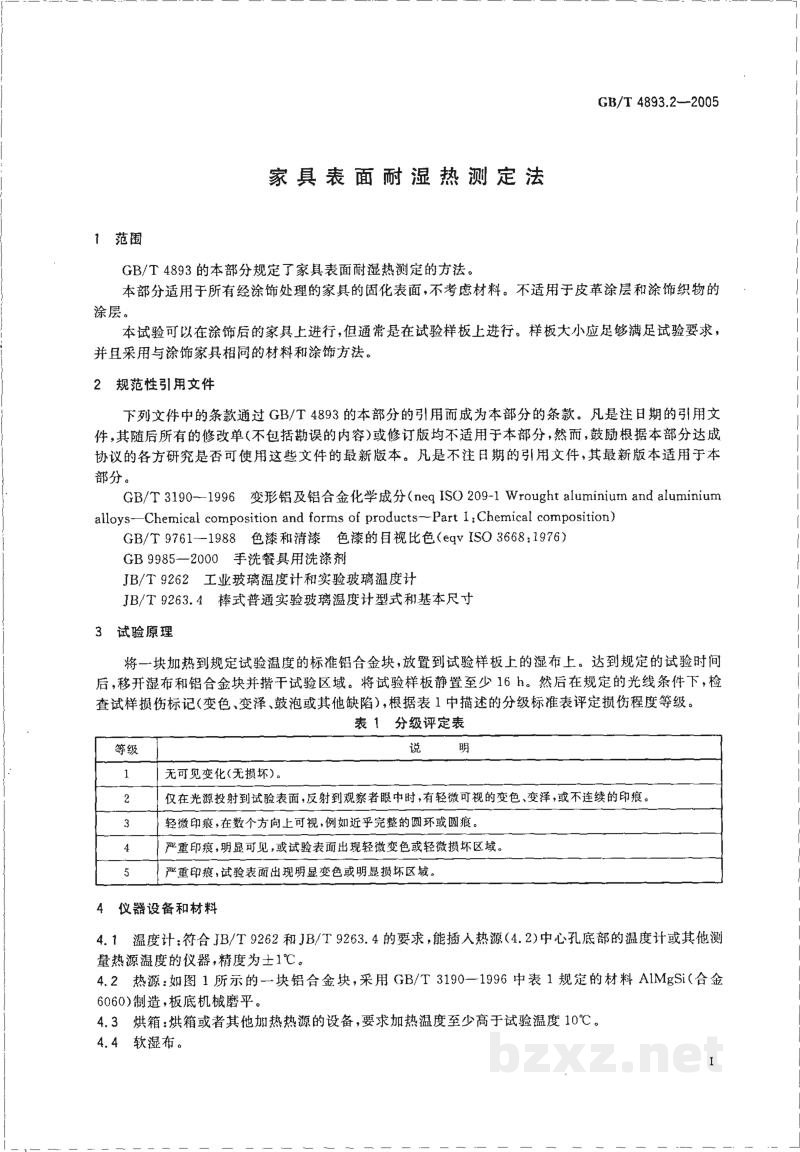

• ——适用范围修改为：适用于所有经涂饰处理的家具的固化表面，不考虑材料。不适用于皮革涂层和涂饰织物的涂层（1985版的“适用范围”；本版的第1章）；

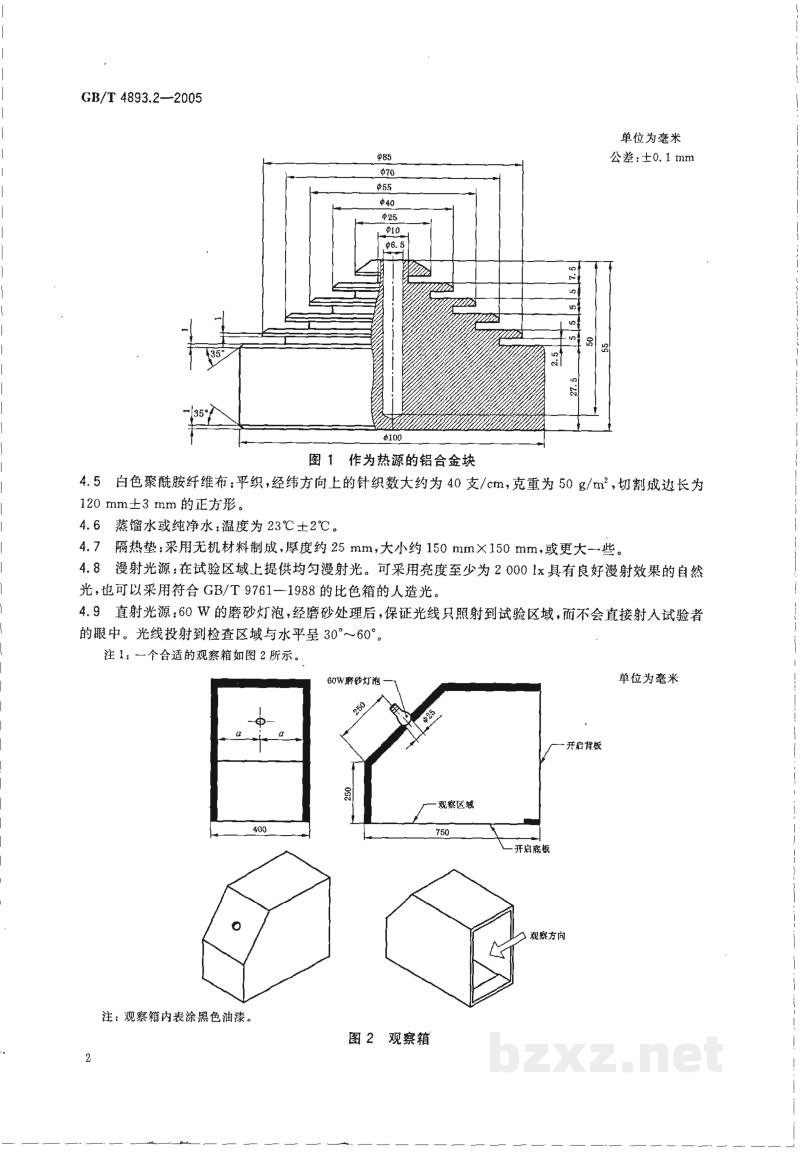

• ——热源及加热设备修改为：铝合金块、烘箱（1985版的1.1、1.2、1.11；本版的4.2、4.3）；
• ——隔热垫修改为：无机材料制成，大小约为150mm×150mm×25mm，或更大一些的板（1985版的1.6；本版的4.7）；
• ——尼龙纺修改为白色聚酰胺纤维布（1985版的1.7；本版的4.5）；
• ——建议的试验温度：增加了一项100℃（1985版的3.2；本版的第5章）；
• ——增加了清洁液要求，清洁液采用GB 9985—2000中B1、4.3的洗涤剂和纯净水或蒸馏水进行配置，浓度为15mL/L。
• ——不规定试验区域的数目。原GB/T 4893.2中规定在试样上任取三个试验区域（1985版的4.1；本版的第6章）；
• ——试验样板的检查修改为：可采用漫射光源或直射光源中的任意一种对样板进行检查（1985版中4.9、4.10；本版的第8章）。

本部分由中国轻工业联合会提出。
本部分由全国家具标准化中心归口。
本部分由国家家具质量监督检验中心、温州中宝家具有限公司负责起草。
本部分主要起草人：古鸣、王立槐、郑东臻。

本部分所代替标准的历次版本发布情况为：
——GB/T 4893.2—1985。
