【化工标准】 搪玻璃手孔 带视镜快开手孔

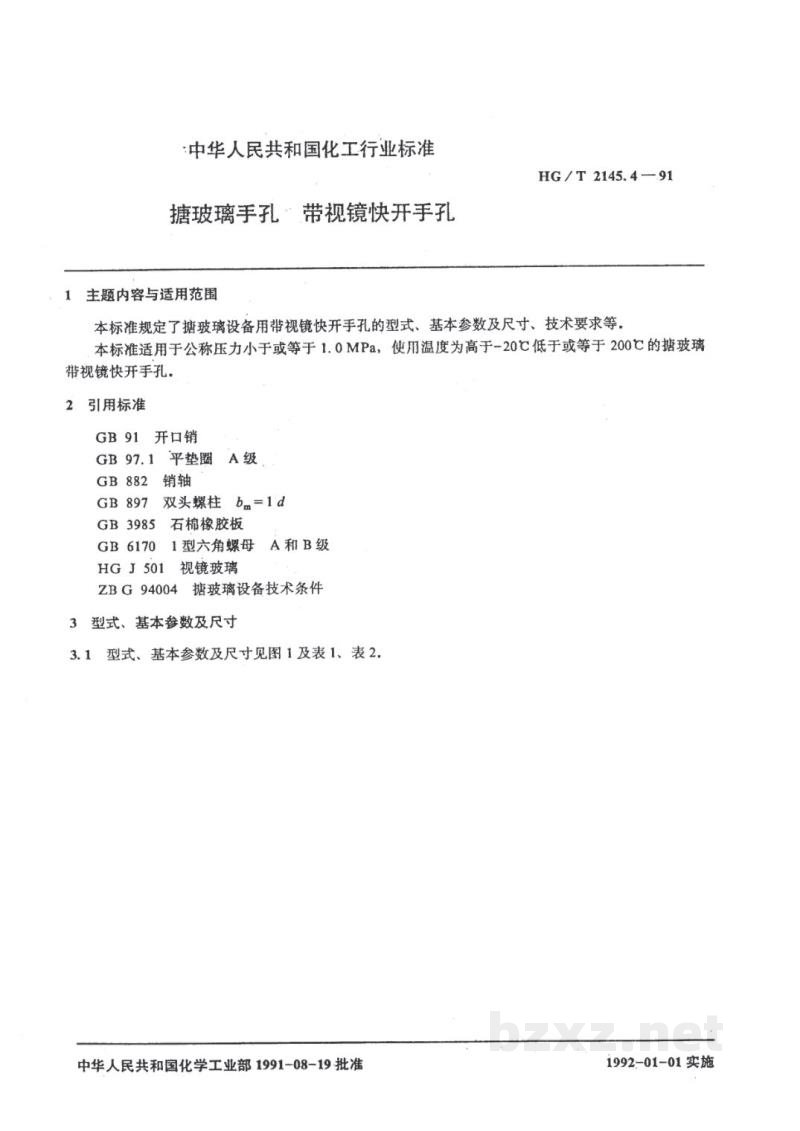

搪玻璃手孔 带视镜快开手孔

HG/T 2145.4—91

1 主题内容与适用范围

本标准规定了搪玻璃设备用带视镜快开手孔的型式、基本参数及尺寸、技术要求等。

本标准适用于公称压力小于或等于 $1.0\ \text{MPa}$，使用温度为高于 $-20^\circ\text{C}$ 低于或等于 $200^\circ\text{C}$ 的搪玻璃带视镜快开手孔。

2 引用标准

GB 91 开口销
GB 97.1 平垫圈 A级
GB 882 销轴
GB 897 双头螺柱 $b_m=1d$
GB 3985 石棉橡胶板
GB 6170 I型六角螺母 A和B级
HG J 501 视镜玻璃
ZB G 94004 搪玻璃设备技术条件

3 型式、基本参数及尺寸

3.1 型式、基本参数及尺寸见图1及表1、表2。

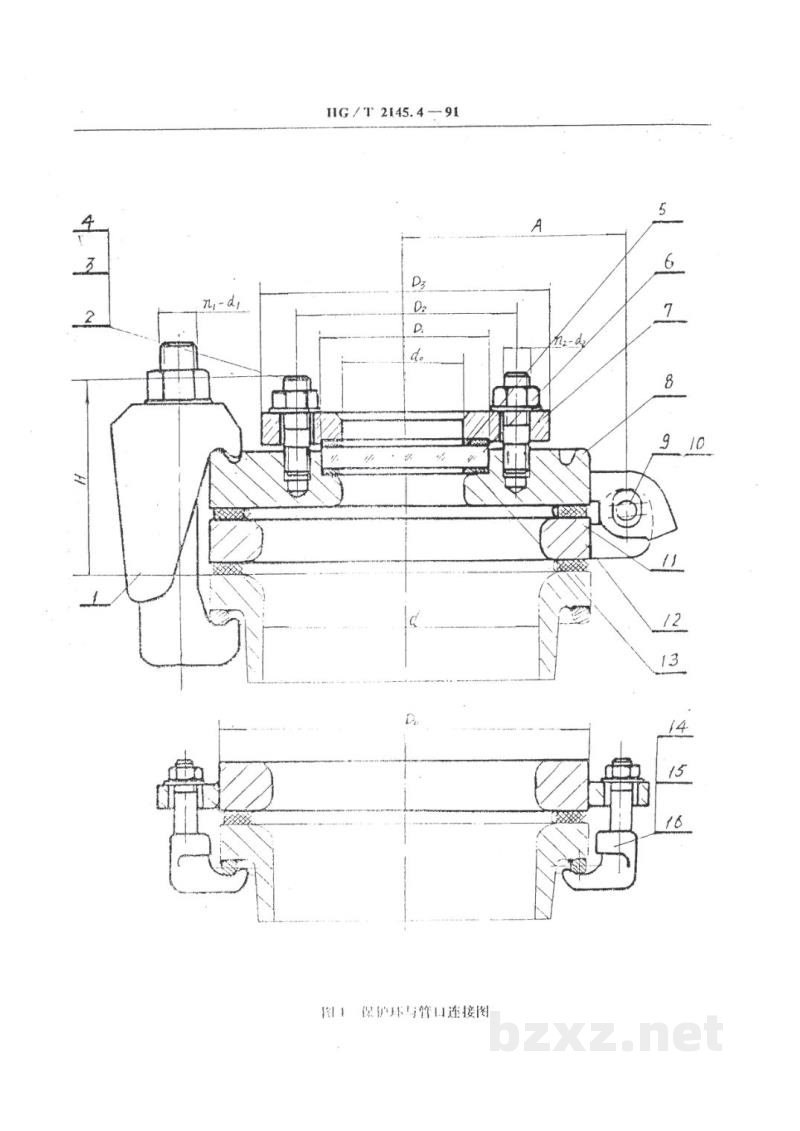

图1 保护环与管口连接图

HG/T 2145.4-91

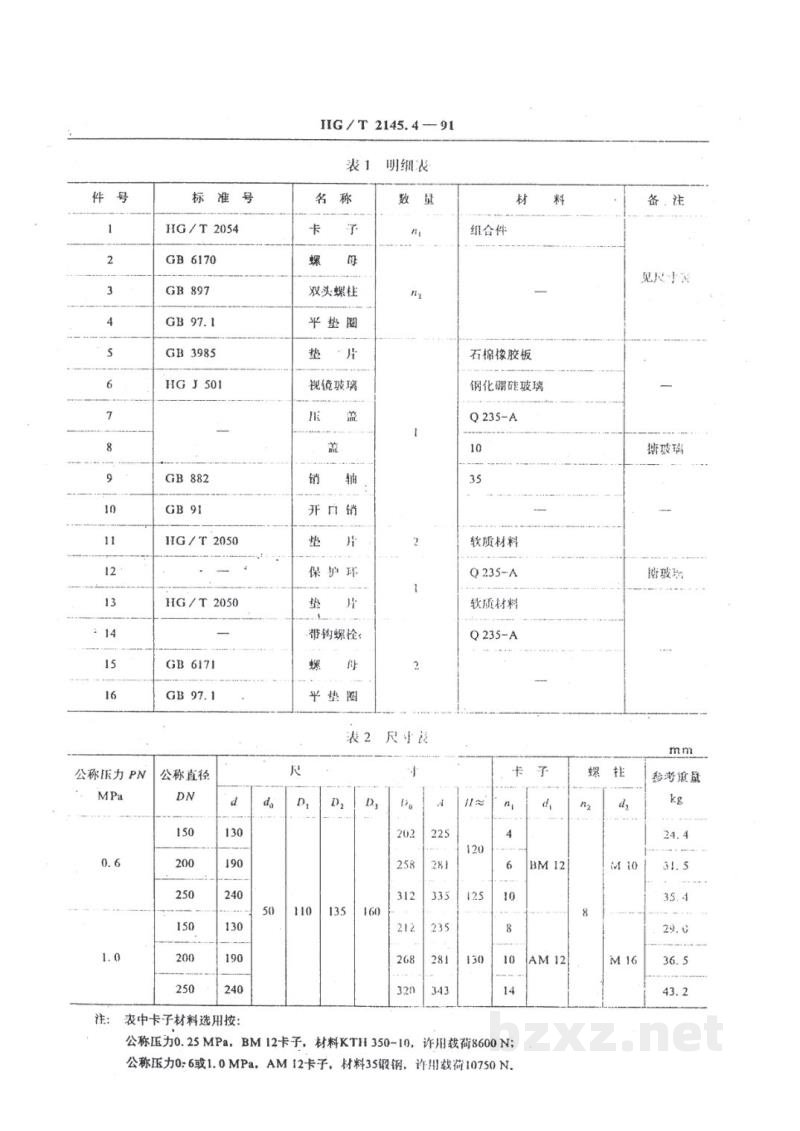

表 1 明细表

表 2 尺寸表    mm

注：表中卡子材料选用按：
公称压力0.25 MPa，BM 12卡子，材料KTH 350-10，许用载荷8600 N；

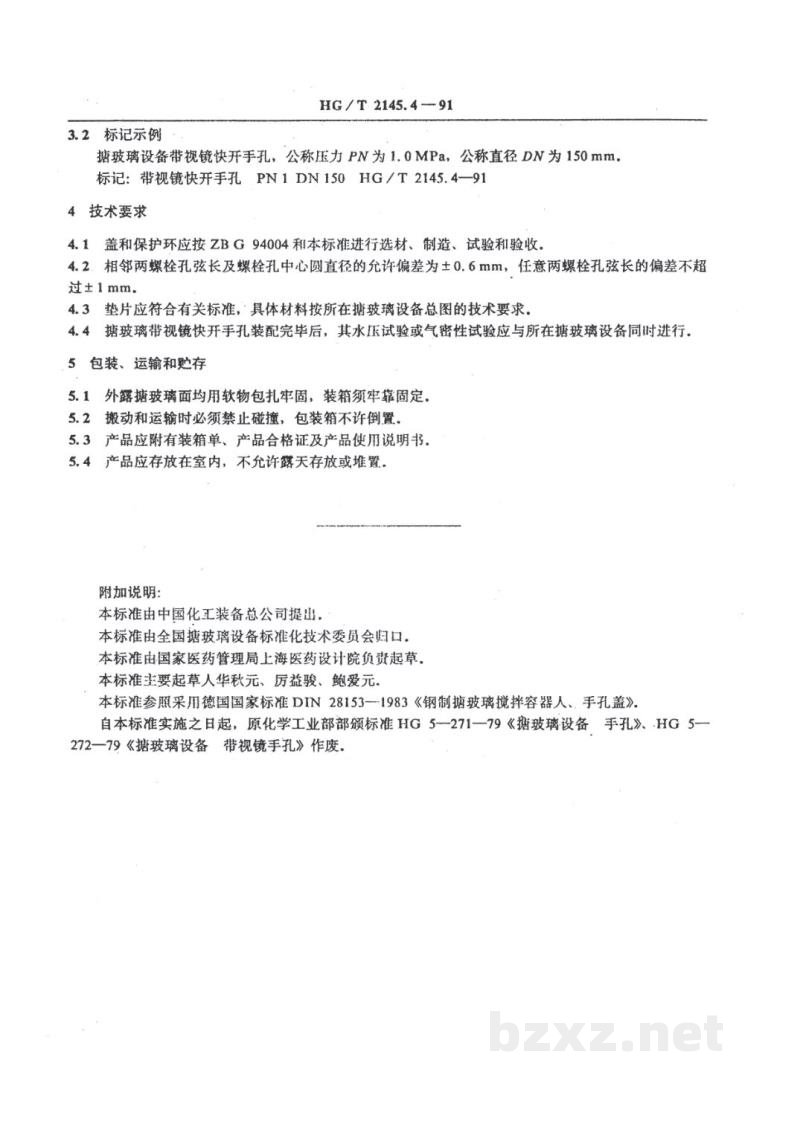

公称压力0.6或1.0 MPa，AM 12卡子，材料35碳钢，许用载荷10750 N。
