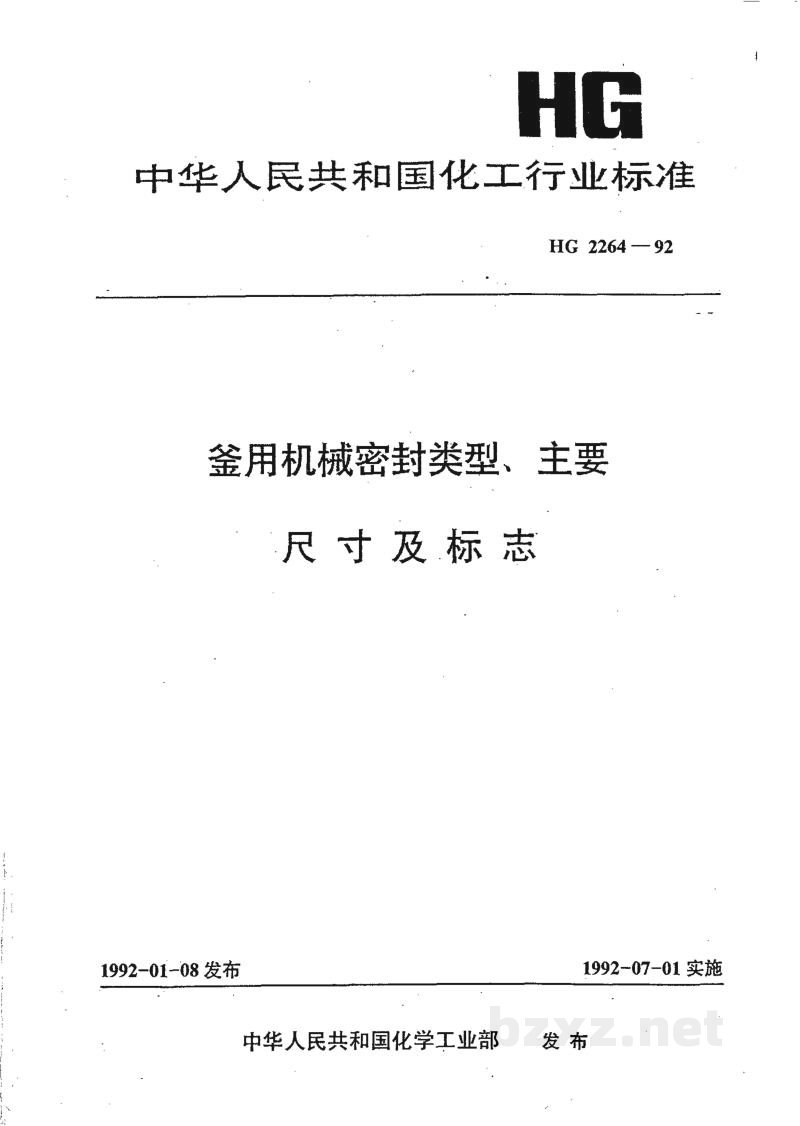

【化工标准】 釜用机械密封类型、主要尺寸及标志

HG
中华人民共和国化工行业标准

HG 2264—92

釜用机械密封类型、主要

尺 寸 及 标 志

1992-01-08 发布1992-07-01 实施

中华人民共和国化学工业部 发 布

中华人民共和国化工行业标准

釜用机械密封类型、主要尺寸及标志HG 2264—92

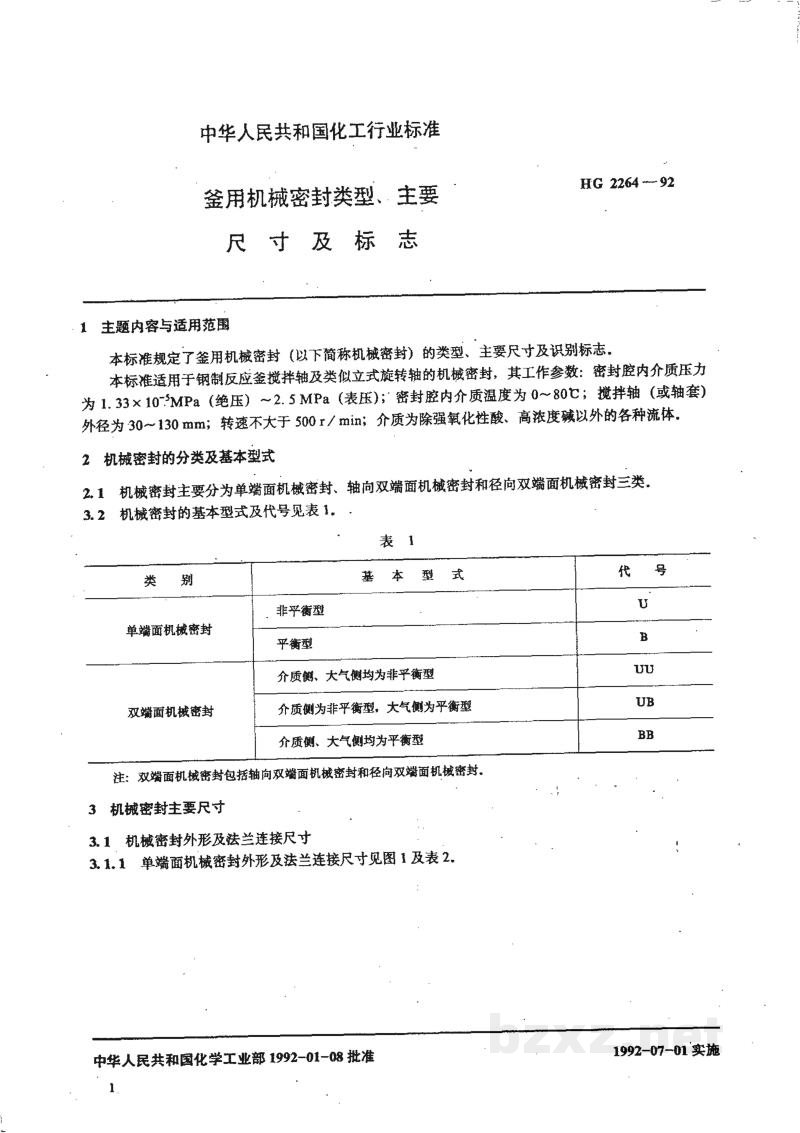

1 主题内容与适用范围

本标准规定了釜用机械密封（以下简称机械密封）的类型、主要尺寸及识别标志。

本标准适用于钢制反应釜搅拌轴及类似立式旋转轴的机械密封，其工作参数：密封腔内介质压力为 $1.33 \times 10^{-5}\text{MPa}$（绝压）～$2.5\text{MPa}$（表压）；密封腔内介质温度为 $0 \sim 80^\circ\text{C}$；搅拌轴（或轴套）外径为 $30 \sim 130\text{mm}$；转速不大于 $500\text{r/min}$；介质为除强氧化性酸、高浓度碱以外的各种流体。

2 机械密封的分类及基本型式

2.1 机械密封主要分为单端面机械密封、轴向双端面机械密封和径向双端面机械密封三类.

3.2 机械密封的基本型式及代号见表 1。

表 1

注：双端面机械密封包括轴向双端面机械密封和径向双端面机械密封。

3 机械密封主要尺寸

3.1 机械密封外形及法兰连接尺寸

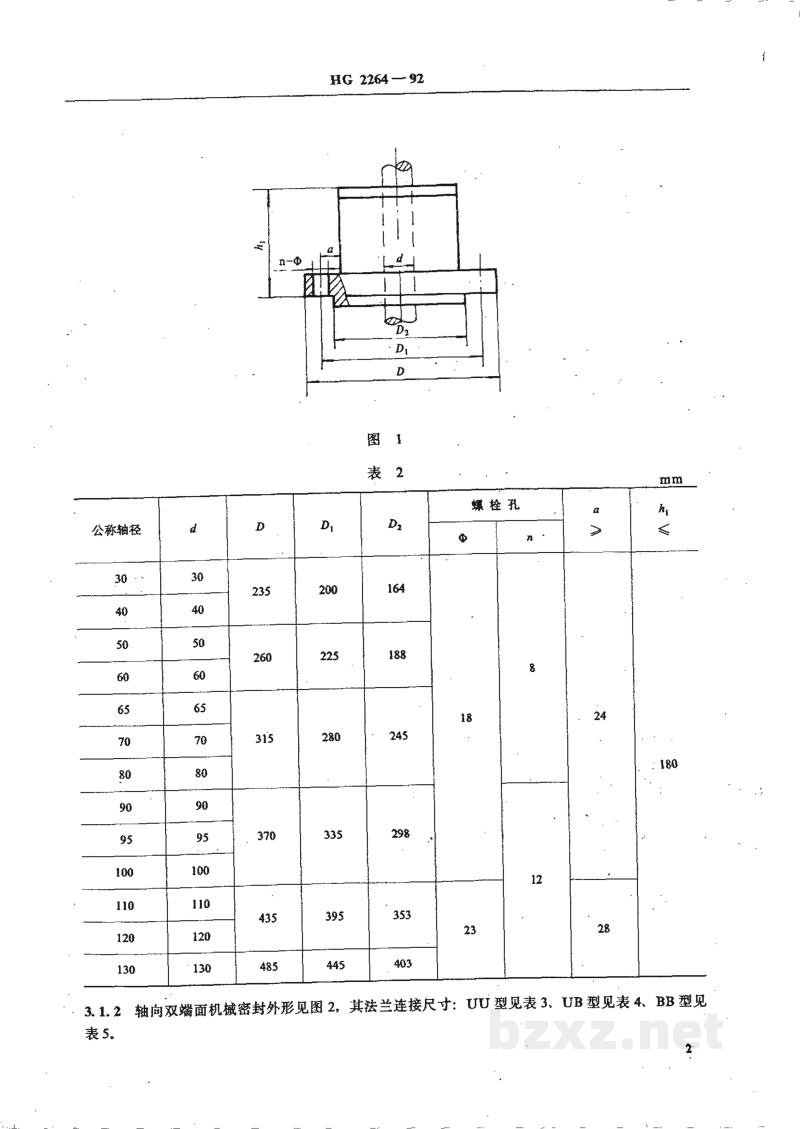

3.1.1 单端面机械密封外形及法兰连接尺寸见图1及表2.

HG 2264—92

[图片]

图 1

表 2

mm

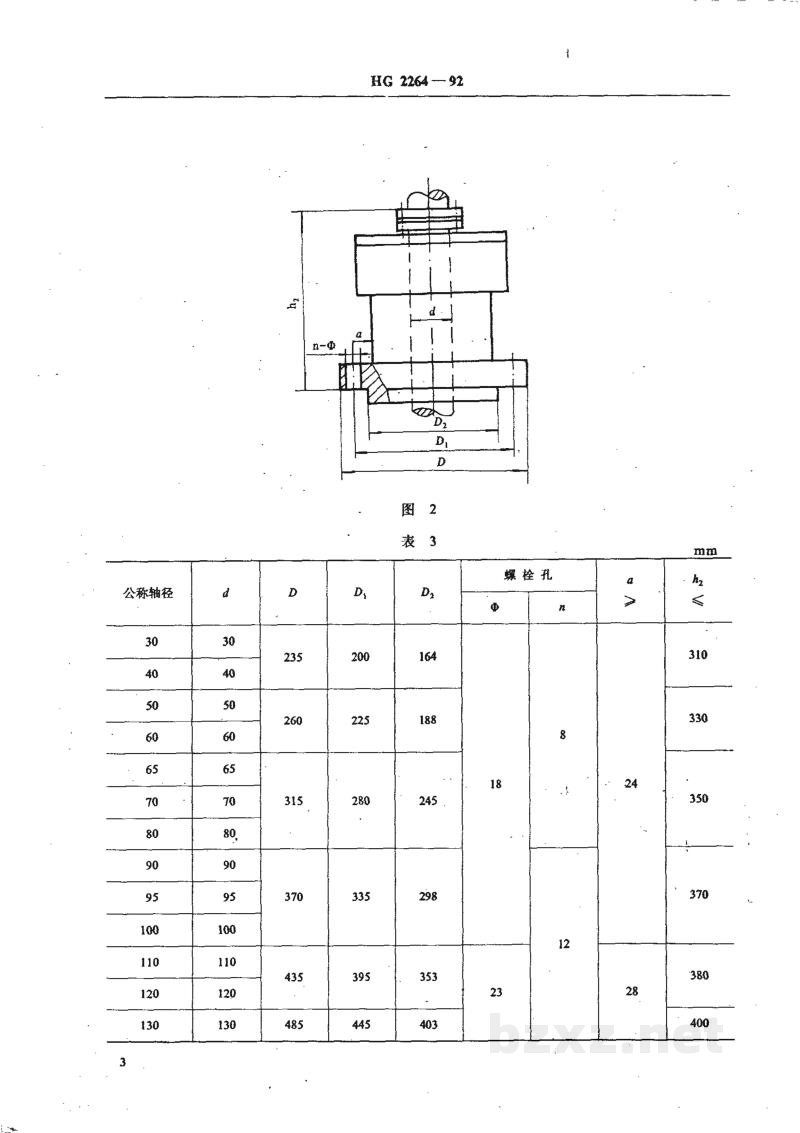

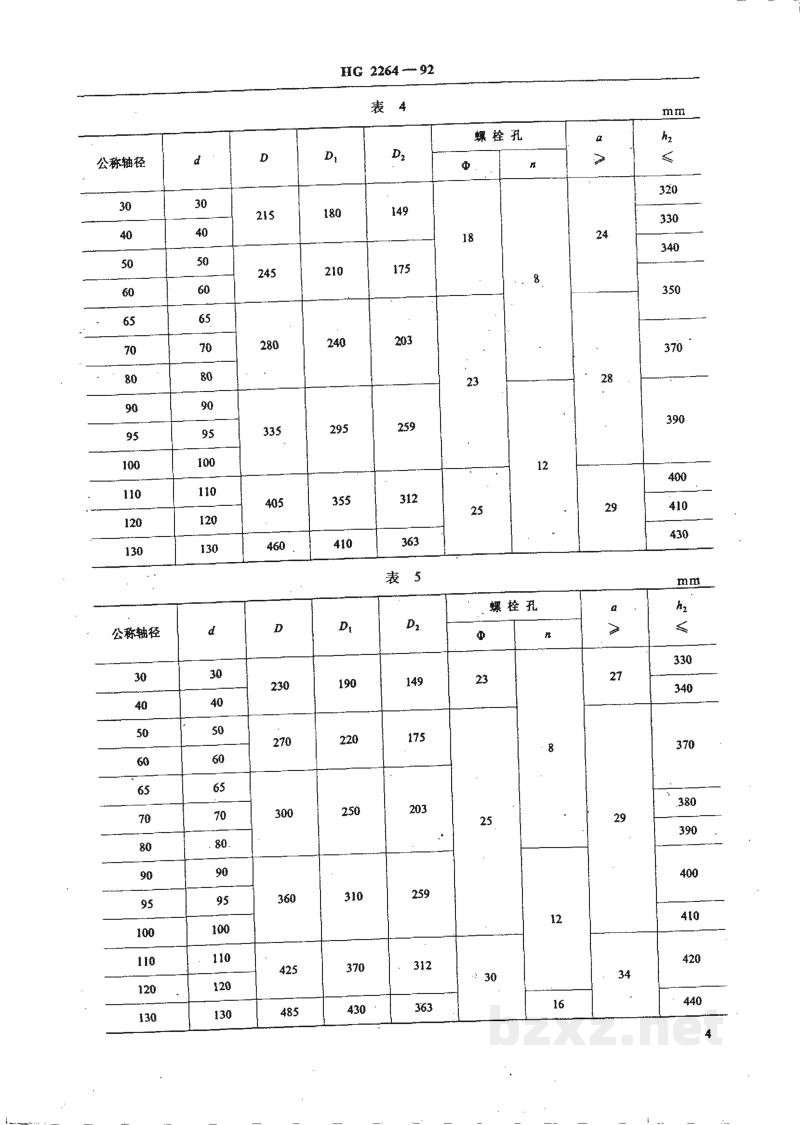

3.1.2 轴向双端面机械密封外形见图 2，其法兰连接尺寸：UU 型见表 3、UB 型见表 4、BB 型见表 5。
