【农业标准】 家用太阳热水器电辅助热源

中华人民共和国农业行业标准

NY/T 513—2002

家用太阳热水器电辅助热源

Electric auxiliary thermal source for domestic solar water heaters

中华人民共和国农业部 发布

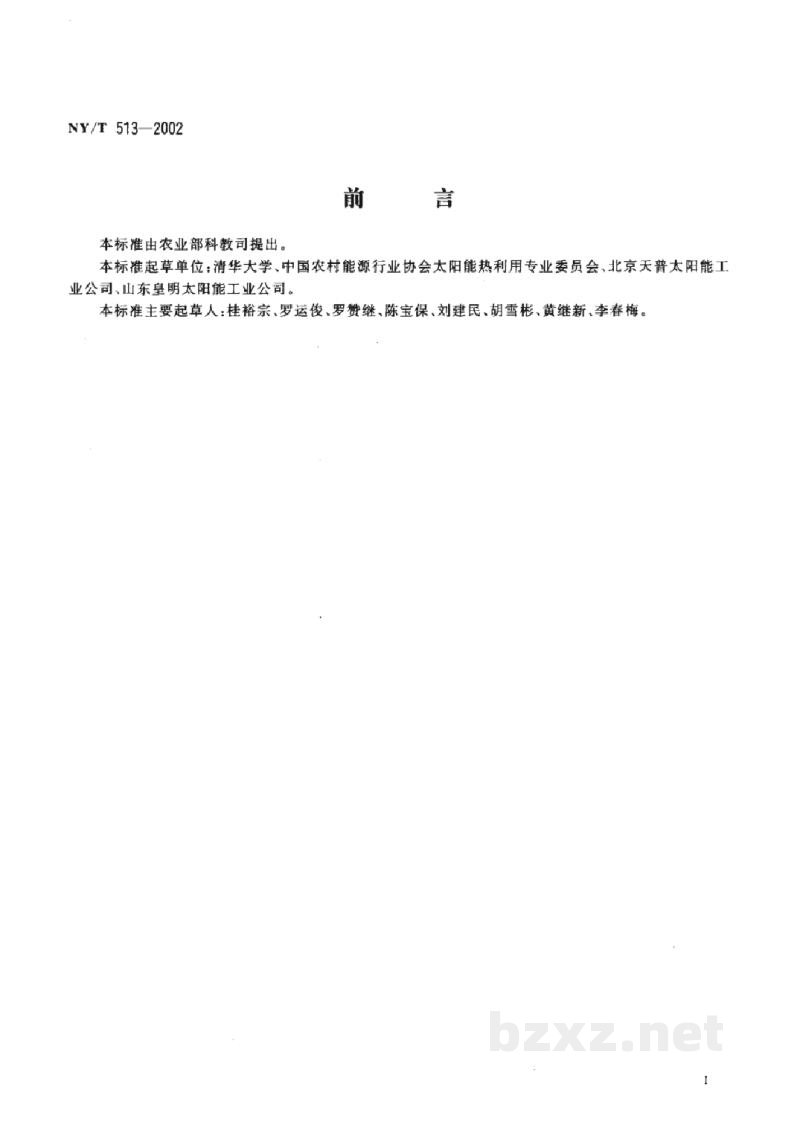

前 言

本标准由农业部科技司提出。

本标准起草单位：清华大学、中国农村能源行业协会太阳能热利用专业委员会、北京天普太阳能工业公司、山东皇明太阳能工业公司。

本标准主要起草人：桂裕宗、罗运俊、罗赞继、陈宝保、刘建民、胡雪彬、黄继新、李春梅。

中华人民共和国农业行业标准

家用太阳热水器电辅助热源 NY/T 513—2002

Electric auxiliary thermal source for domestic solar water heaters

1 范围

本标准规定了家用太阳热水器电辅助热源（简称辅助电加热器）的定义、分类与命名、技术要求、试验方法、检验规则以及标志和包装。

本标准适用于额定电压为220 V，单管额定功率不超过3 000 W，额定压力不超过1 MPa，用于贮水箱容量不大于0.6 m³的家用太阳热水器，将水加热至沸点以下的辅助电加热器。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

3 定义

本标准除采用GB 4706.1和JB 4088的相关定义外，还采用下列定义：

电辅助热源 electric auxiliary thermal source
用电阻（通常为电热管）加热作为家用太阳热水器的补充热源，简称为辅助电加热器。

4 分类与命名

4.1 产品分类

辅助电加热器主要由电热管、与贮热水箱连接的密封接口、连接电缆、温度控制与漏电保护装置等四部分构成。

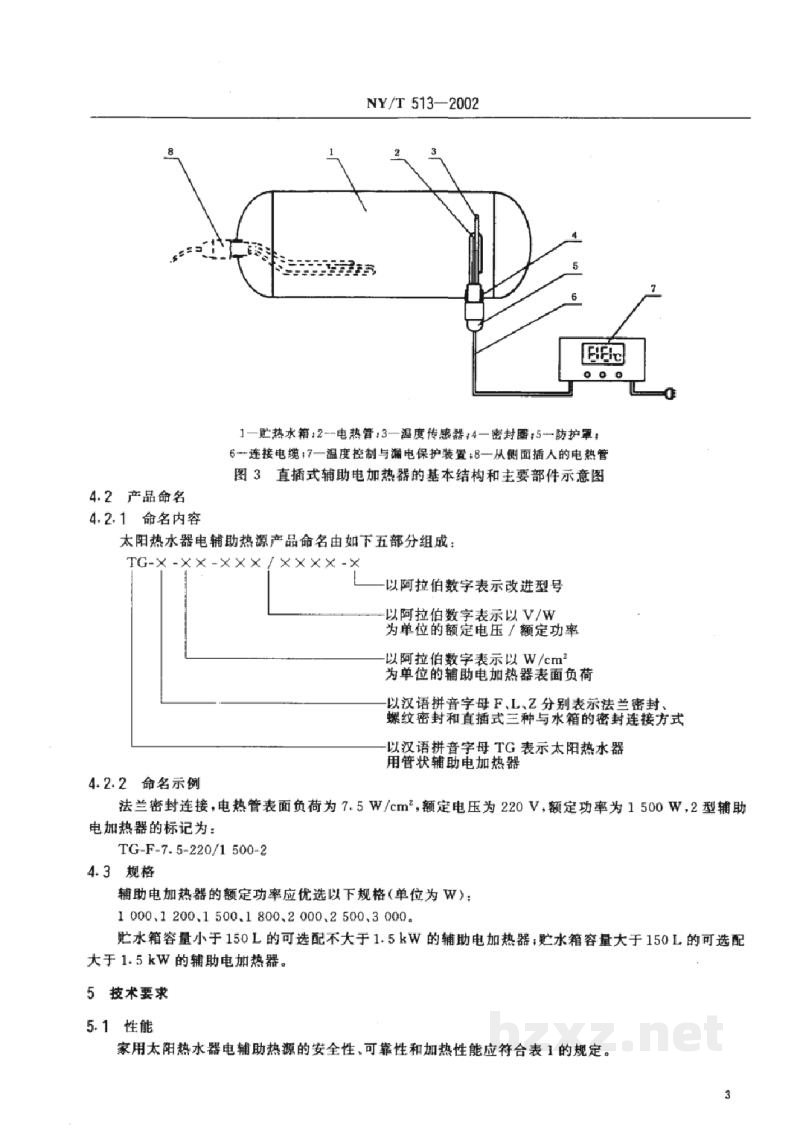

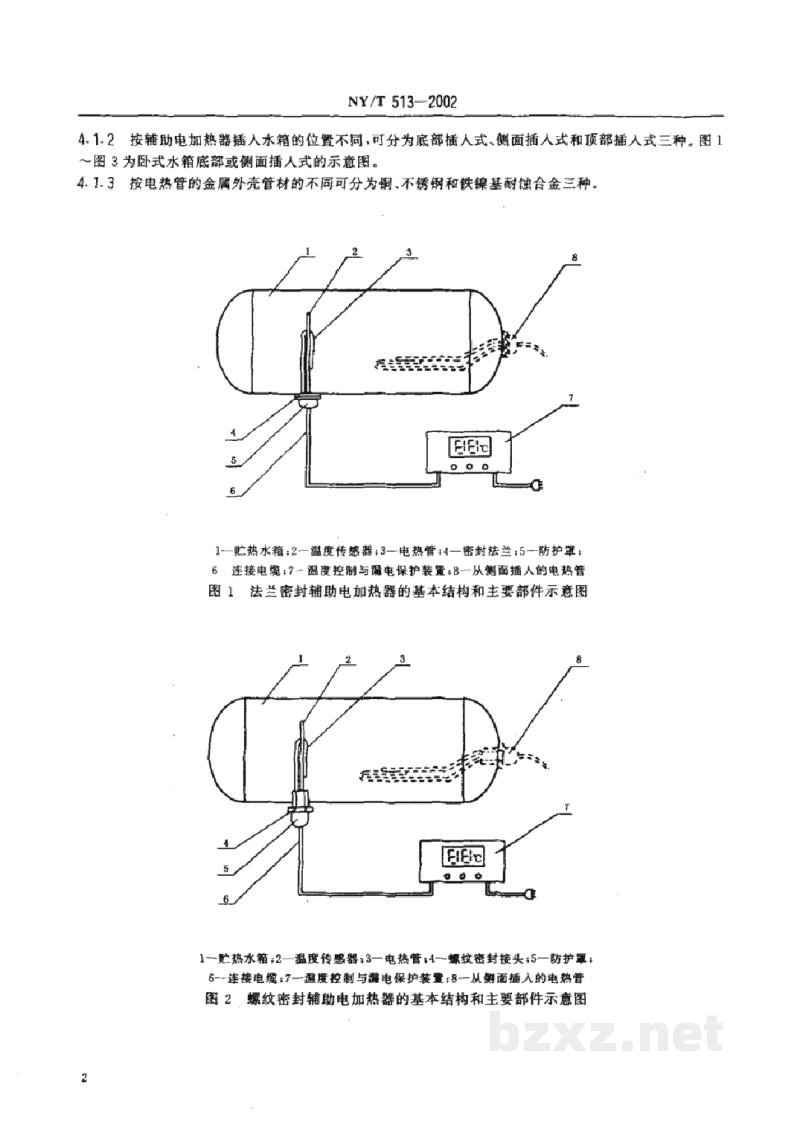

4.1.1 按辅助电加热器与贮热水箱的密封连接方式的不同，可分为法兰密封连接、螺纹密封连接和直插式三种。这三种辅助电加热器的基本结构和主要部件如图1、图2、图3所示。
