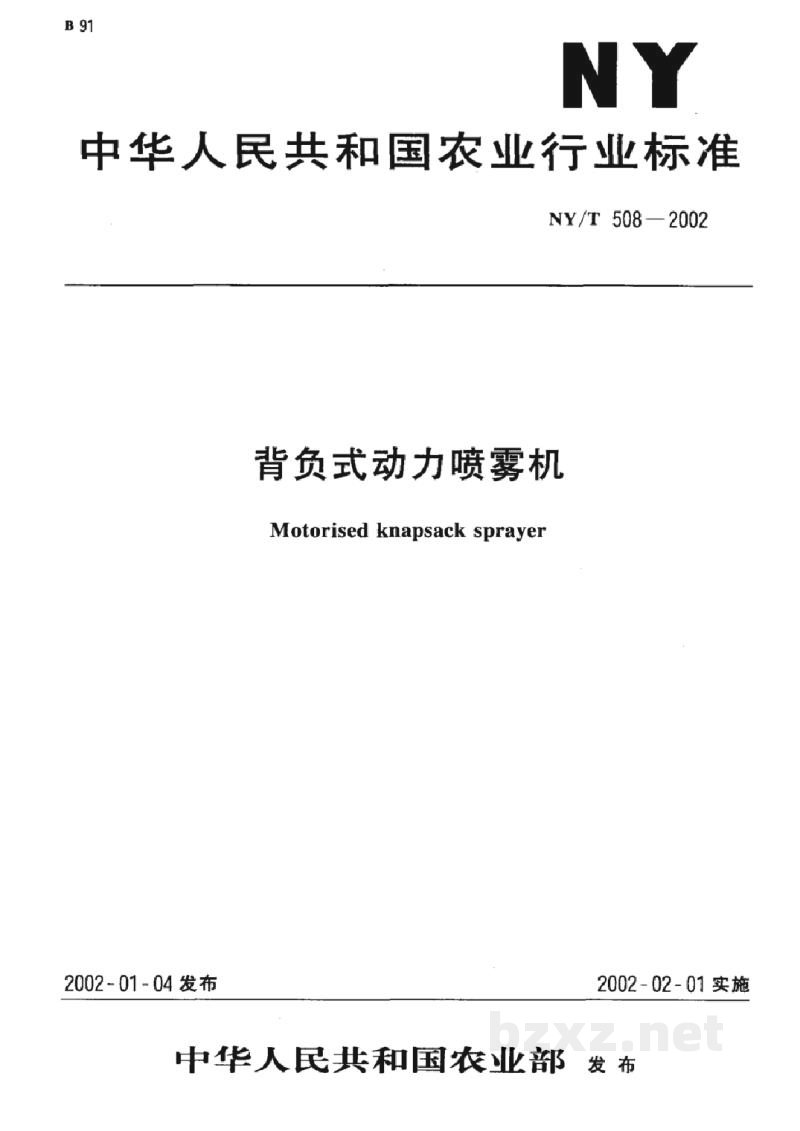

【农业标准】 背负式动力喷雾机

中华人民共和国农业行业标准

NY/T 508—2002

背负式动力喷雾机

Motorised knapsack sprayer

2002-01-04 发布 2002-02-01 实施

中华人民共和国农业部 发布

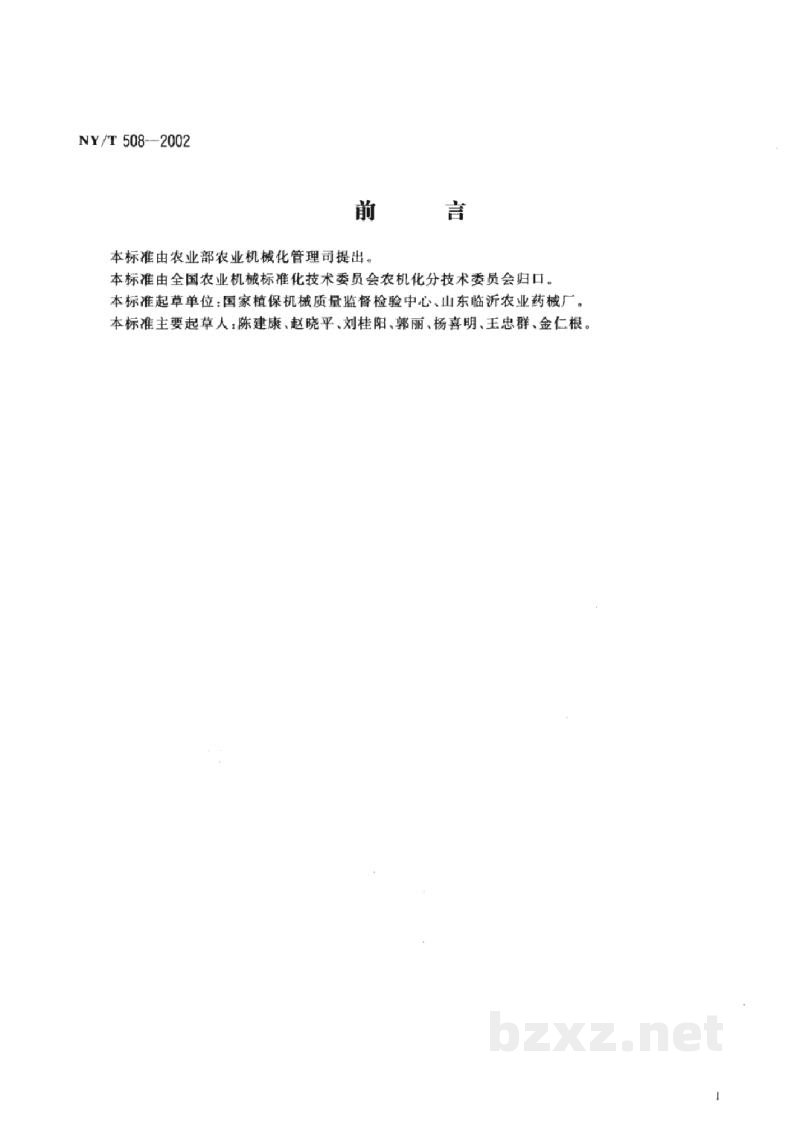

前 言

本标准由农业部农业机械化管理司提出。

本标准由全国农业机械标准化技术委员会农机化分技术委员会归口。

本标准起草单位：国家植保机械质量监督检验中心、山东临沂农药机械厂。

本标准主要起草人：陈建康、赵晓平、刘桂阳、郭丽、杨喜明、王忠群、金仁根。

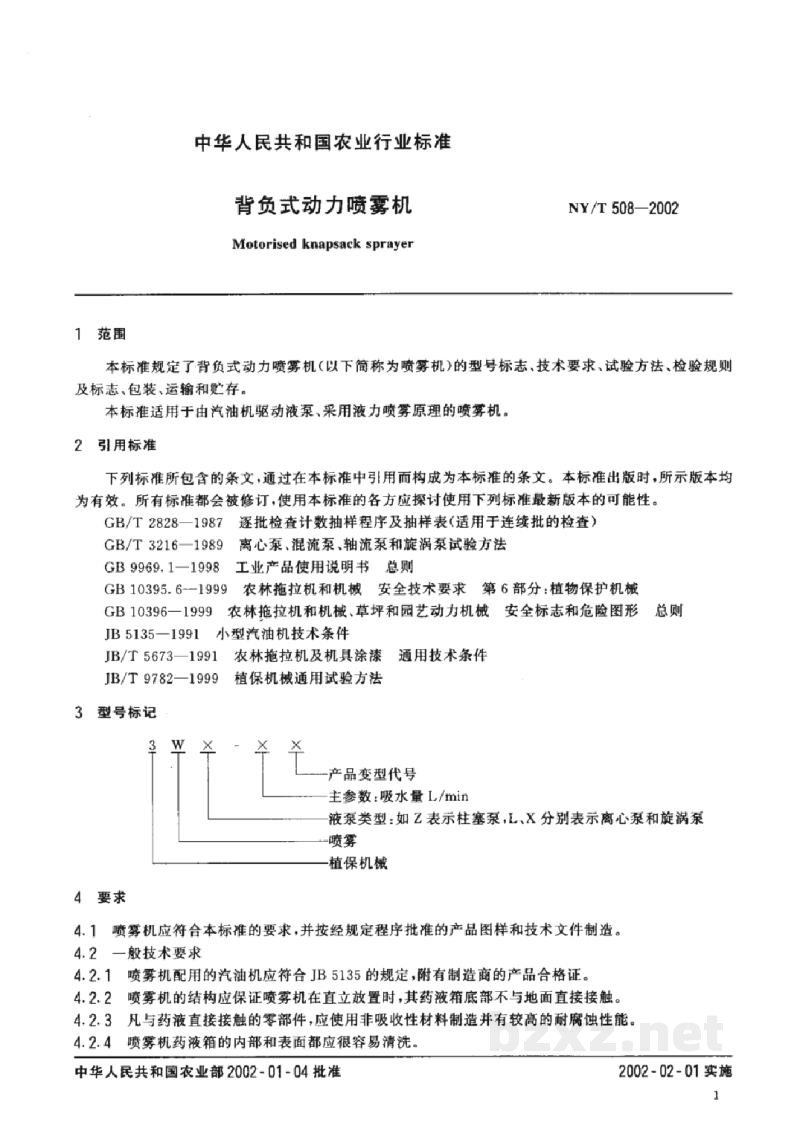

中华人民共和国农业行业标准

背负式动力喷雾机 NY/T 508—2002

Motorised knapsack sprayer

1 范围

本标准规定了背负式动力喷雾机（以下简称为喷雾机）的型号标志、技术要求、试验方法、检验规则及标志、包装、运输和贮存。

本标准适用于由汽油机驱动液泵，采用液力喷雾原理的喷雾机。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

• GB/T 2828—1987    逐批检查计数抽样程序及抽样表（适用于连续批的检查）
• GB/T 3216—1989    离心泵、混流泵、轴流泵和旋涡泵试验方法
• GB 9969.1—1998    工业产品使用说明书  总则
• GB 10395.6—1999    农林拖拉机和机械  安全技术要求  第6部分：植物保护机械
• GB 10396—1999    农林拖拉机和机械、草坪和园艺动力机械  安全标志和危险图形  总则
• JB 5135—1991    小型汽油机技术条件
• JB/T 5673—1991    农林拖拉机及机具涂漆  通用技术条件
• JB/T 9782—1999    植保机械通用试验方法

3 型号标记

[图片]

1. 3 W X - X

• X    产品变型代号
• X    主参数：吸水量 L/min
• X - X    液泵类型：如 Z 表示柱塞泵，L、X 分别表示离心泵和旋涡泵
• X    喷雾
• 3 W X - X    植保机械

4 要求

4.1 喷雾机应符合本标准的要求，并按经规定程序批准的产品图样和技术文件制造。

4.2  一般技术要求

1. 4.2.1  喷雾机配用的汽油机应符合 JB 5135 的规定，附有制造商的产品合格证。
2. 4.2.2  喷雾机的结构应保证喷雾机在直立放置时，其药液箱底部不与地面直接接触。
3. 4.2.3  凡与药液直接接触的零部件，应使用非吸收性材料制造并有较高的耐腐蚀性能。
4. 4.2.4  喷雾机药液箱的内部和表面都应很容易清洗。

中华人民共和国农业部 2002-01-04 批准 2002-02-01 实施
