【农业标准】 手扶拖拉机底盘质量评价技术规程

中华人民共和国农业行业标准

NY/T 1627—2008

手扶拖拉机底盘 质量评价技术规程

Technical specifications of quality evaluation for walking tractor chassis

中华人民共和国农业部 发布

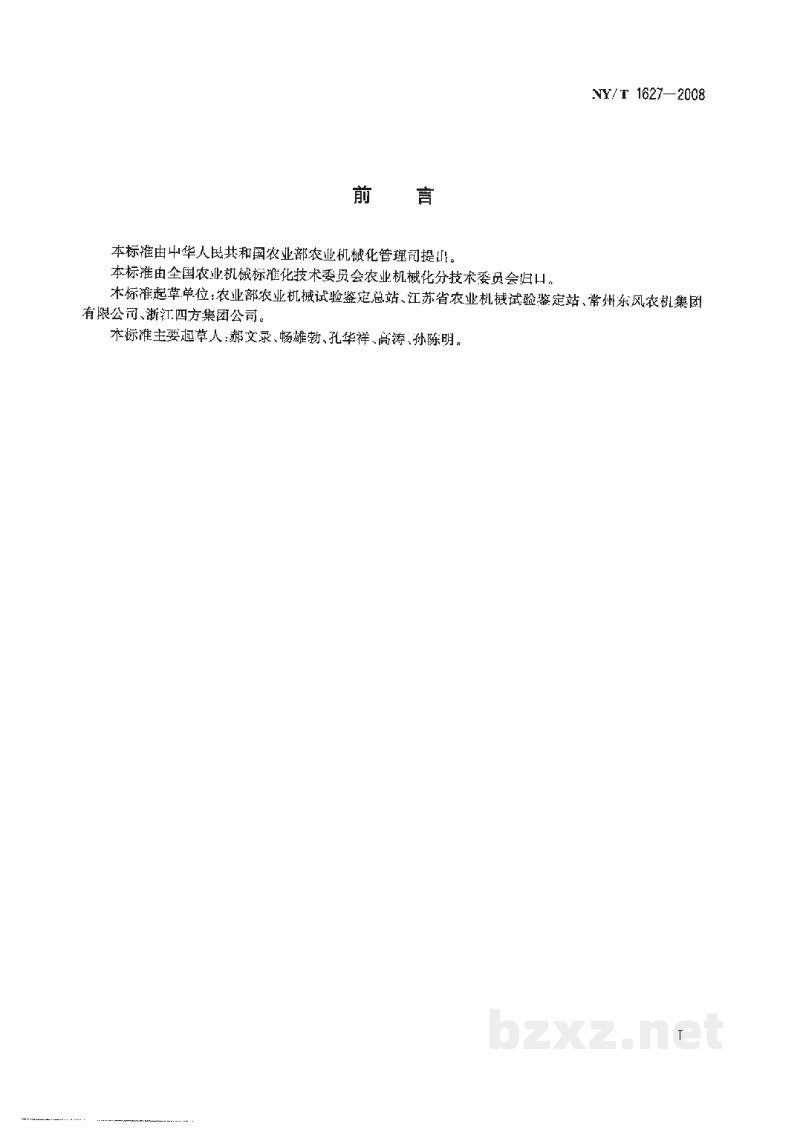

前言

本标准由中华人民共和国农业部农业机械化管理局提出。

本标准由全国农业机械标准化技术委员会农业机械化分技术委员会归口。

本标准起草单位：农业部农业机械试验鉴定总站、江苏省农业机械试验鉴定站、常州东风农机集团有限公司、浙江四方集团公司。

本标准主要起草人：郝文录、杨维勃、孔华祥、高涛、孙陈明。

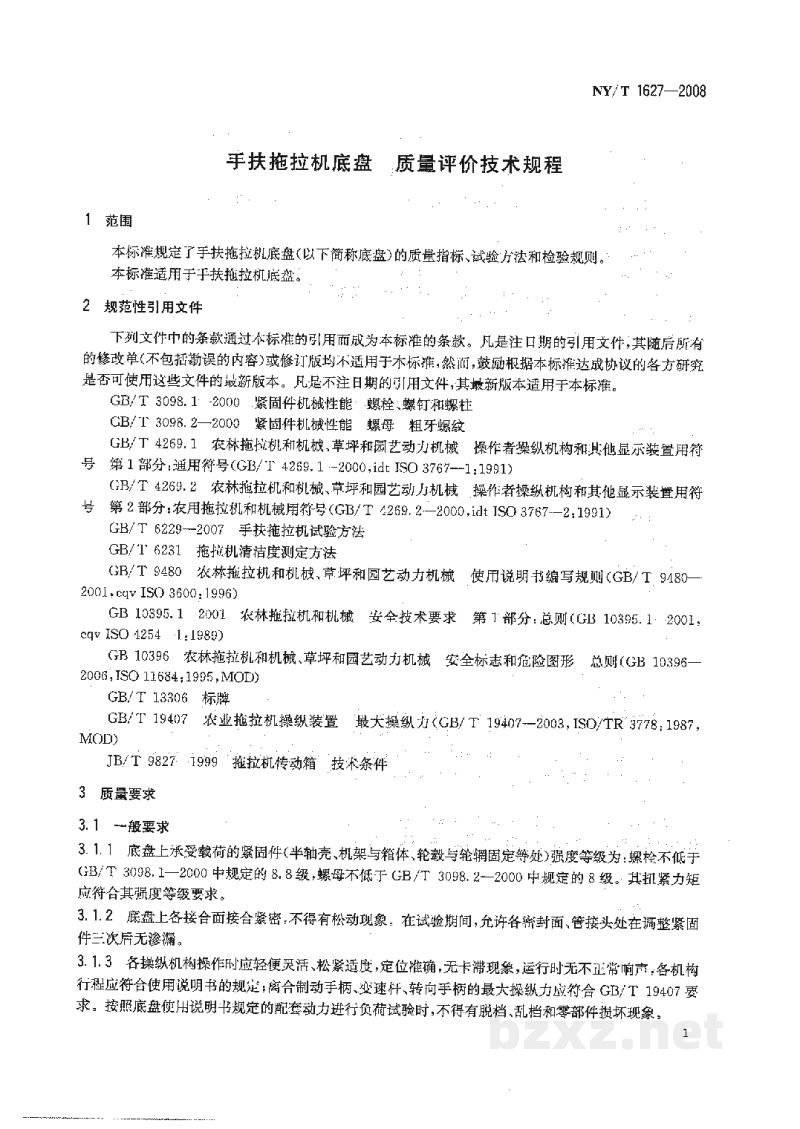

手扶拖拉机底盘 质量评价技术规程

1 范围

本标准规定了手扶拖拉机底盘（以下简称底盘）的质量指标、试验方法和检验规则。

本标准适用于手扶拖拉机底盘。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 3098.1—2000 紧固件机械性能 螺栓、螺钉和螺柱

GB/T 3098.2—2000 紧固件机械性能 螺母 粗牙螺纹

GB/T 4269.1 农林拖拉机和机械、草坪和园艺动力机械 操作者操纵机构和其他显示装置用符号 第 1 部分：通用符号（GB/T 4269.1—2000, idt ISO 3767-1:1991）

号 第 2 部分：农用拖拉机和机械用符号（GB/T 4269.2—2000, idt ISO 3767-2:1991）

GB/T 6229—2007 手扶拖拉机试验方法

GB/T 6231 拖拉机清洁度测定方法

GB/T 9480 农林拖拉机和机械、草坪和园艺动力机械 使用说明书编写规则（GB/T 9480—2001, eqv ISO 3500:1996）

GB 10395.1 2001 农林拖拉机和机械 安全技术要求 第 1 部分：总则（GB 10395.1—2001, eqv ISO 4254-1:1989）

GB 10396 农林拖拉机和机械、草坪和园艺动力机械 安全标志和危险图形 总则（GB 10396—2006, ISO 11684:1995, MOD）

GB/T 13306 标牌

GB/T 19407 农业拖拉机操纵装置 最大操纵力（GB/T 19407—2003, ISO/TR 3778:1987, MOD）

JB/T 9827 1999 拖拉机传动箱 技术条件

3 质量要求

3.1 一般要求

3.1.1 底盘上承受载荷的紧固件（半轴壳、机架与箱体、轮毂与轮辋固定等处）强度等级为：螺栓不低于 GB/T 3098.1—2000 中规定的 8.8 级，螺母不低于 GB/T 3098.2—2000 中规定的 8 级。其抗剪矩应符合其强度等级要求。

3.1.2 底盘上各结合面接合紧密，不得有松动现象。在试验期间，允许各密封面、管接头处在调整紧固件三次后无渗漏。

3.1.3 各操纵机构操作时应轻便灵活、松紧适度，定位准确，无卡滞现象，运行时无不正常响声，各机构行程应符合使用说明书的规定；离合制动手柄、变速杆、转向手轮的最大操纵力应符合 GB/T 19407 要求。按照底盘使用说明书规定的配套动力进行负荷试验时，不得有脱档、乱挡和零部件损坏现象。
