【化工标准】 管道仪表流程图设备图形符号

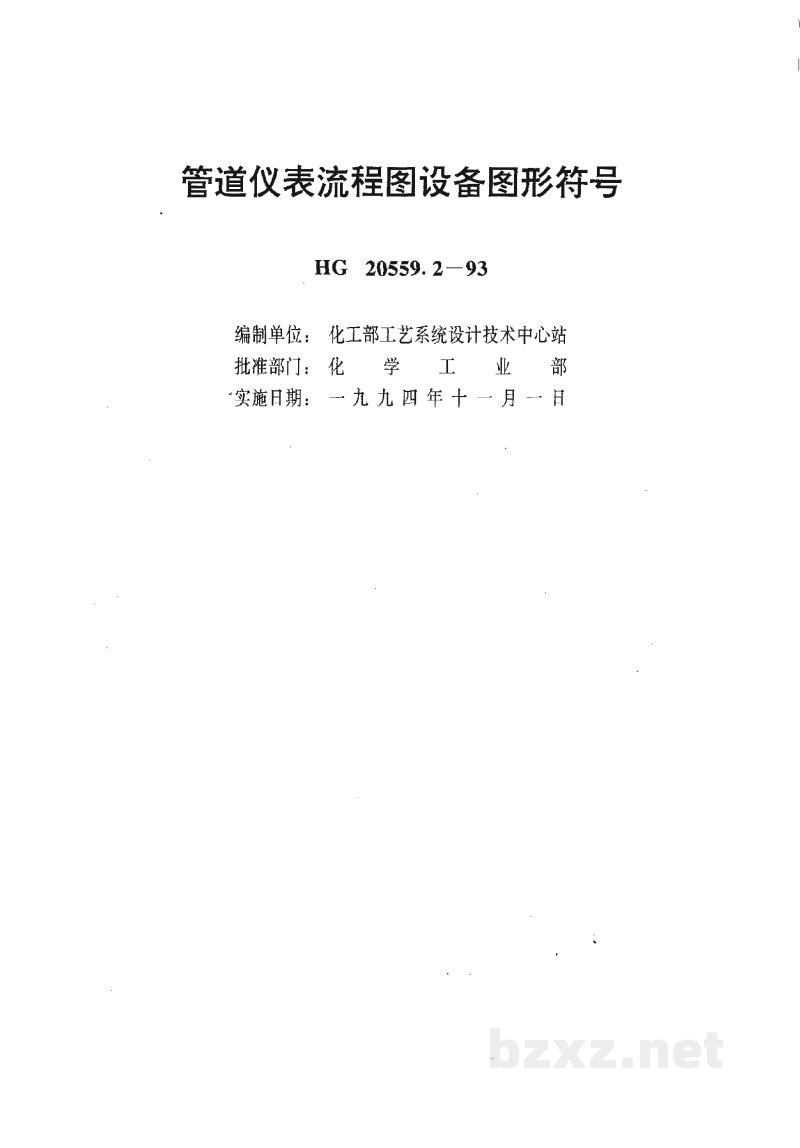

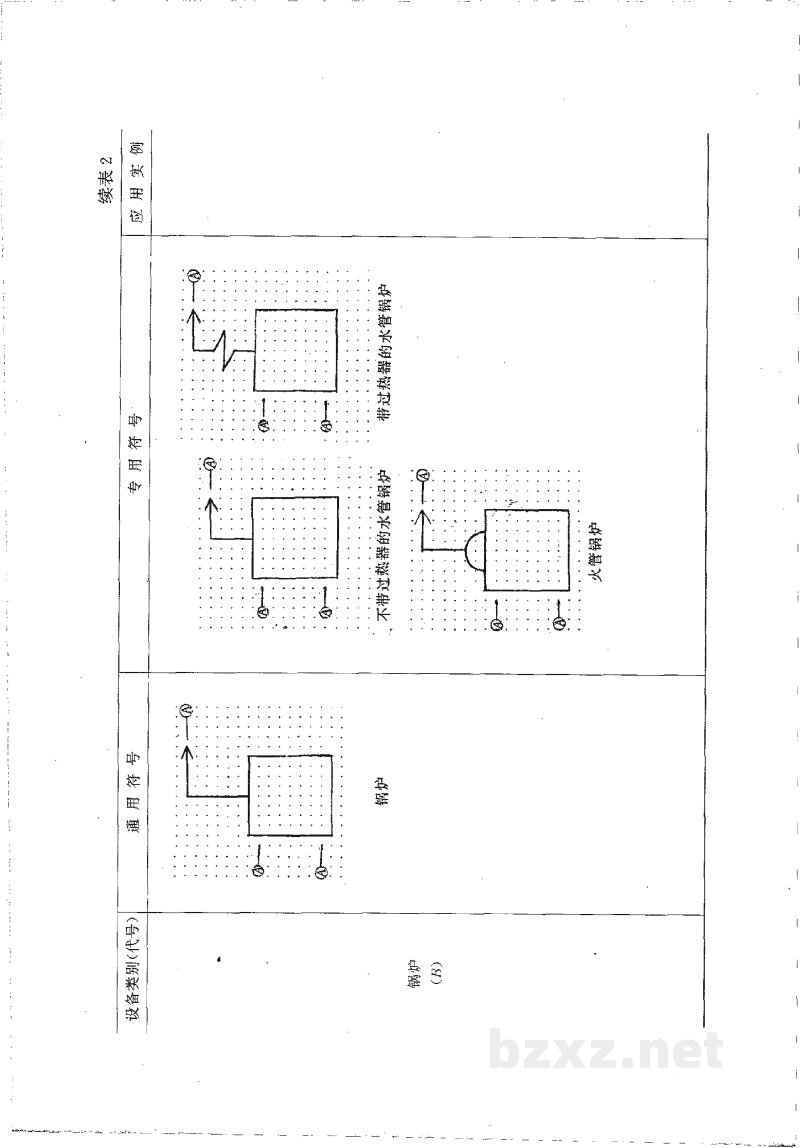

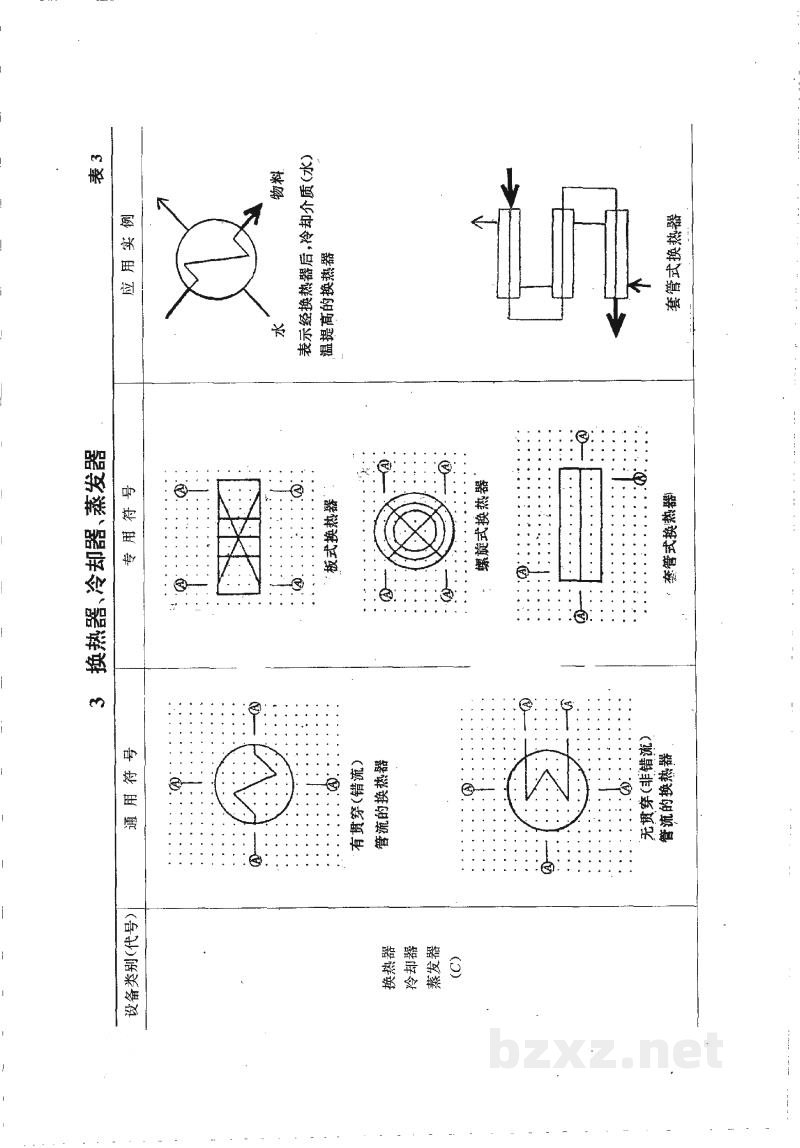

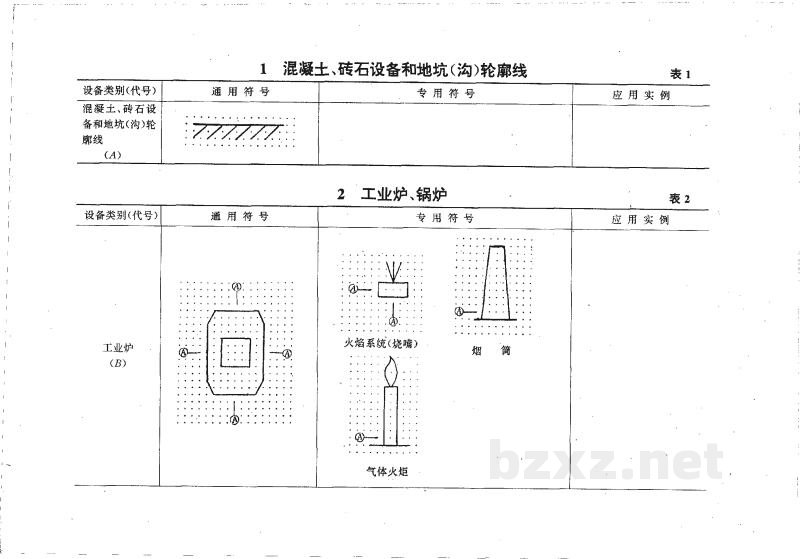

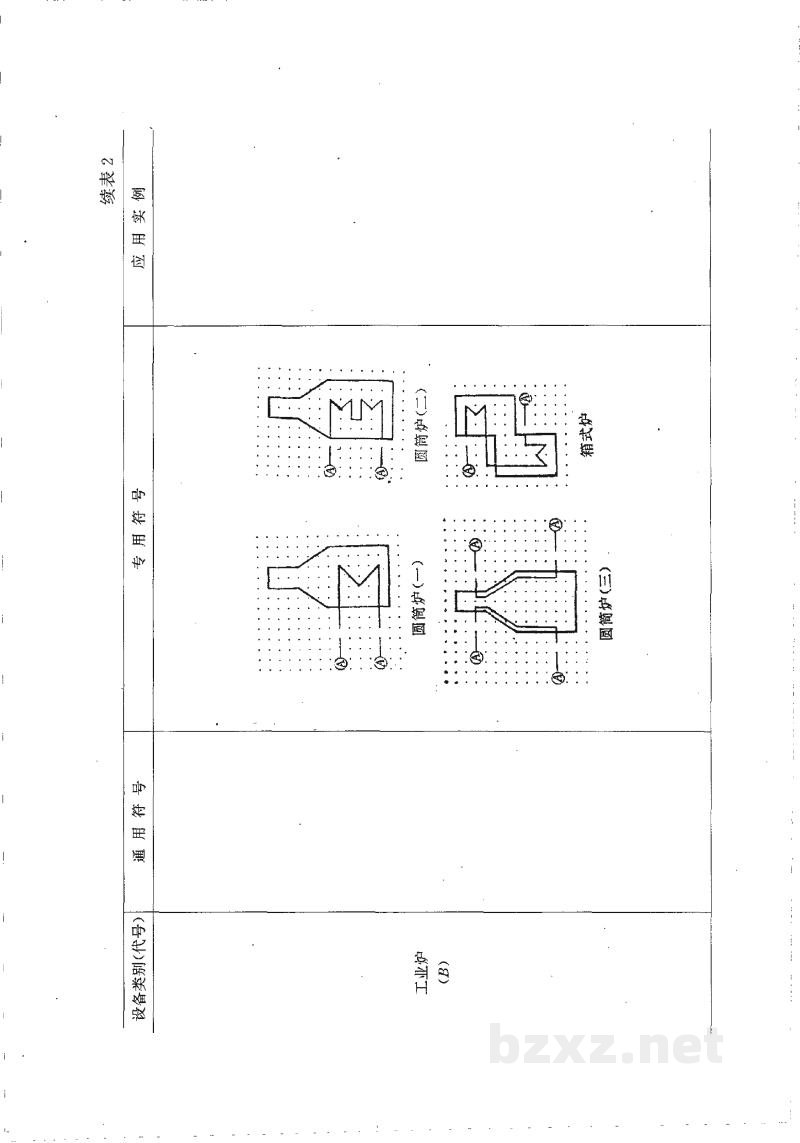

HG 20559.2-1993 管道仪表流程图设备图形符号。本标准适用于化工、石油化工、医药等部门的流程图绘制。对于没有定位尺寸要求的图形符号，图形符号可以转向，或变为其镜像，某些图形符号可以变形，以调整到符合实际对象。图形符号根据功能作用或类型特征分为通用符号和专用符号两组。通用符号优先用于工艺流程图（PFD图）和管道仪表流程图（PID图）的A版（初版）。随着工程设计的进展，逐步深化图形。管道仪表流程图的C版（用户审查版）和G版（施工版）尽量采用专用符号。编制单位：化工部工艺系统设计技术中心站；批准部门：化学工业部。
