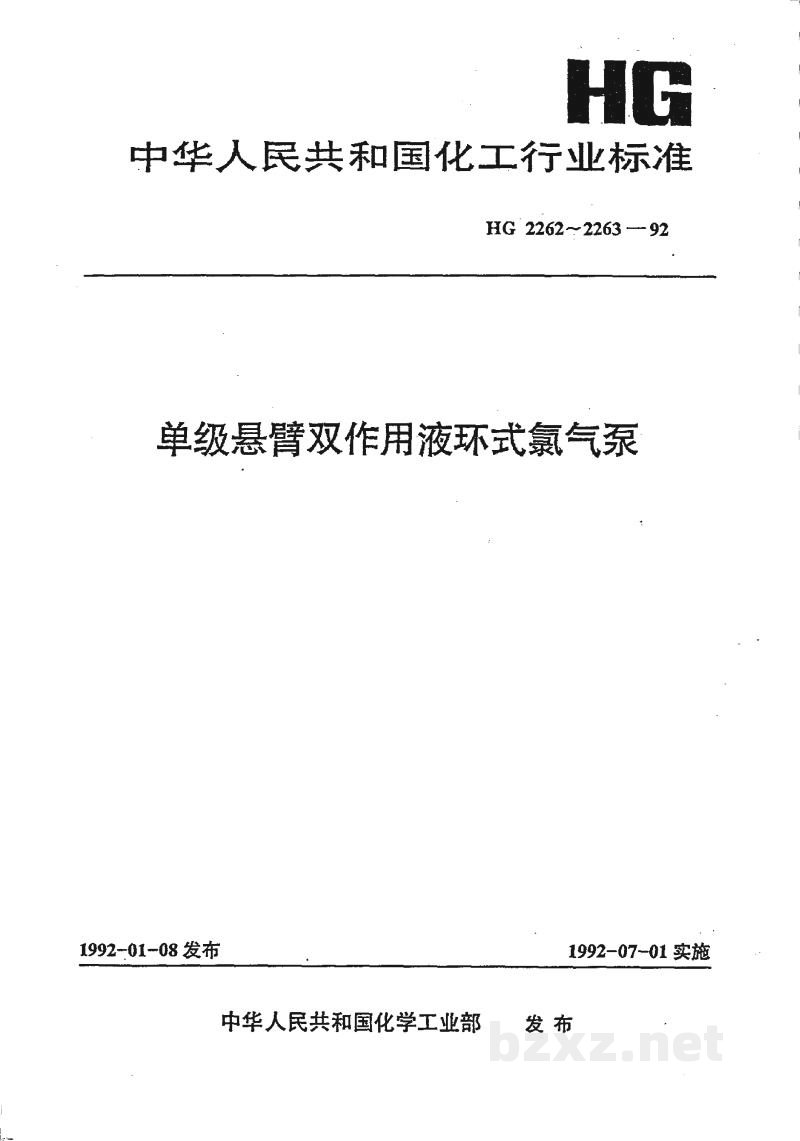

HG

中华人民共和国化工行业标准

HG 2262~2263-92

单级悬臂双作用液环式氯气泵

中华人民共和国化学工业部    发布

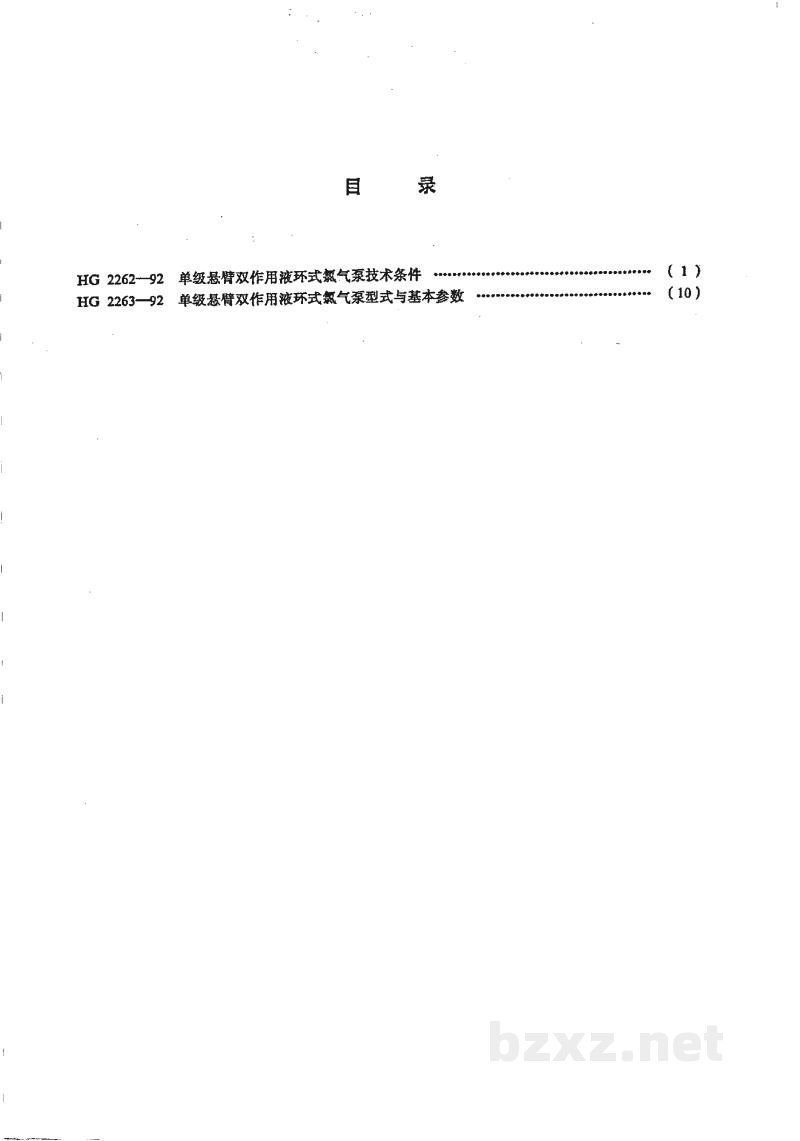

目 录

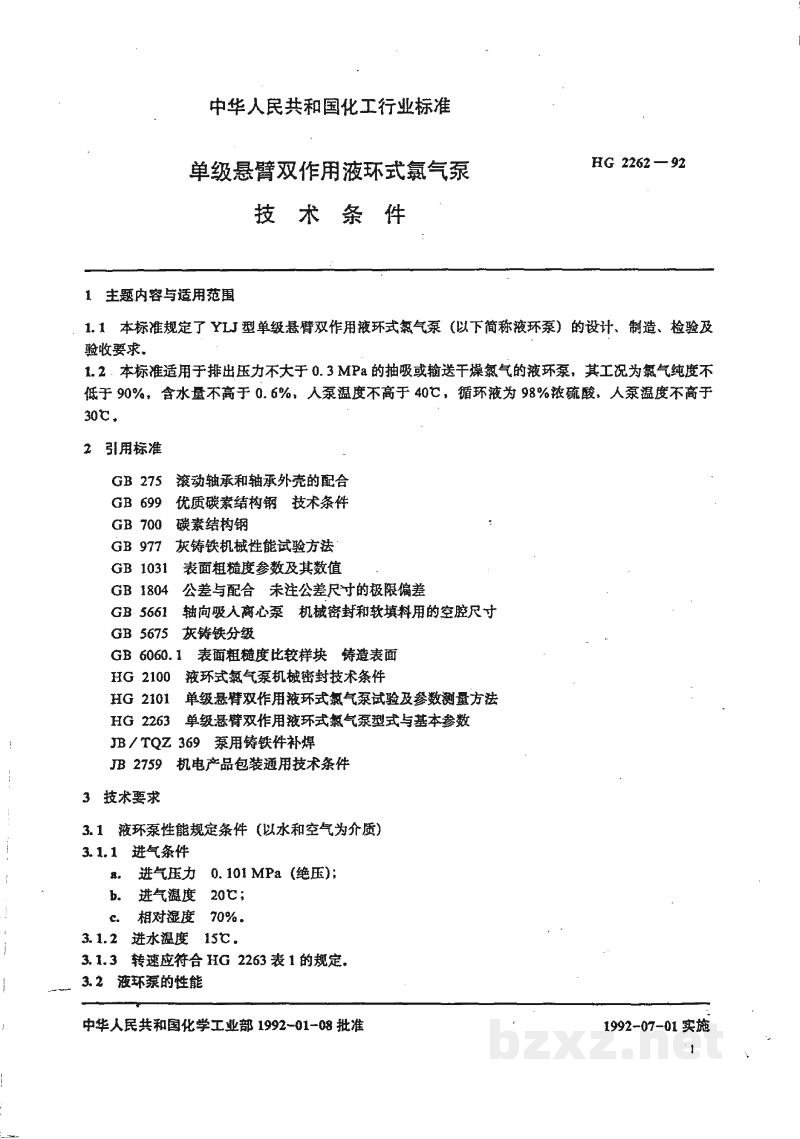

中华人民共和国化工行业标准

单级悬臂双作用液环式氯气泵HG 2262—92

技术条件

1 主题内容与适用范围

1.1 本标准规定了 YLJ 型单级悬臂双作用液环式氯气泵（以下简称液环泵）的设计、制造、检验及验收要求。

1.2 本标准适用于排出压力不大于 0.3 MPa 的抽取或输送干燥氯气的液环泵，其工况为氯气纯度不低于 90%，含水量不高于 0.6%，入泵温度不高于 40℃，循环液为 98%浓硫酸，入泵温度不高于 30℃。

2 引用标准

3 技术要求

3.1 液环泵性能规定条件（以水和空气为介质）

3.1.1 进气条件

1. 进气压力 0.101 MPa（绝压）；
2. 进气温度 20℃；
3. 相对湿度 70%。

3.1.2 进水温度 15℃。

3.1.3 转速应符合 HG 2263 表 1 的规定。

3.2 液环泵的性能

中华人民共和国化学工业部 1992-01-08 批准 1992-07-01 实施
