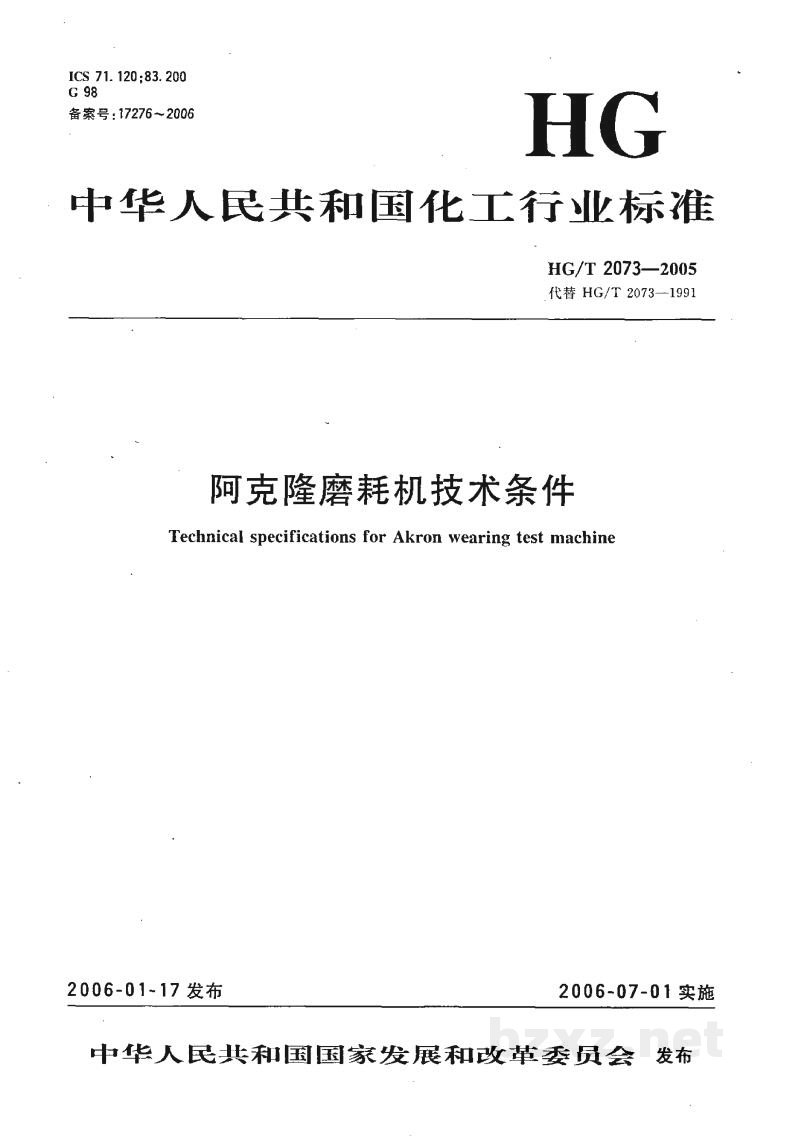

【化工标准】 阿克隆磨耗机技术条件

中华人民共和国化工行业标准

HG/T 2073—2005
代替 HG/T 2073—1991

阿克隆磨耗机技术条件

Technical specifications for Akron wearing test machine

2006-01-17 发布 2006-07-01 实施

中华人民共和国国家发展和改革委员会  发布

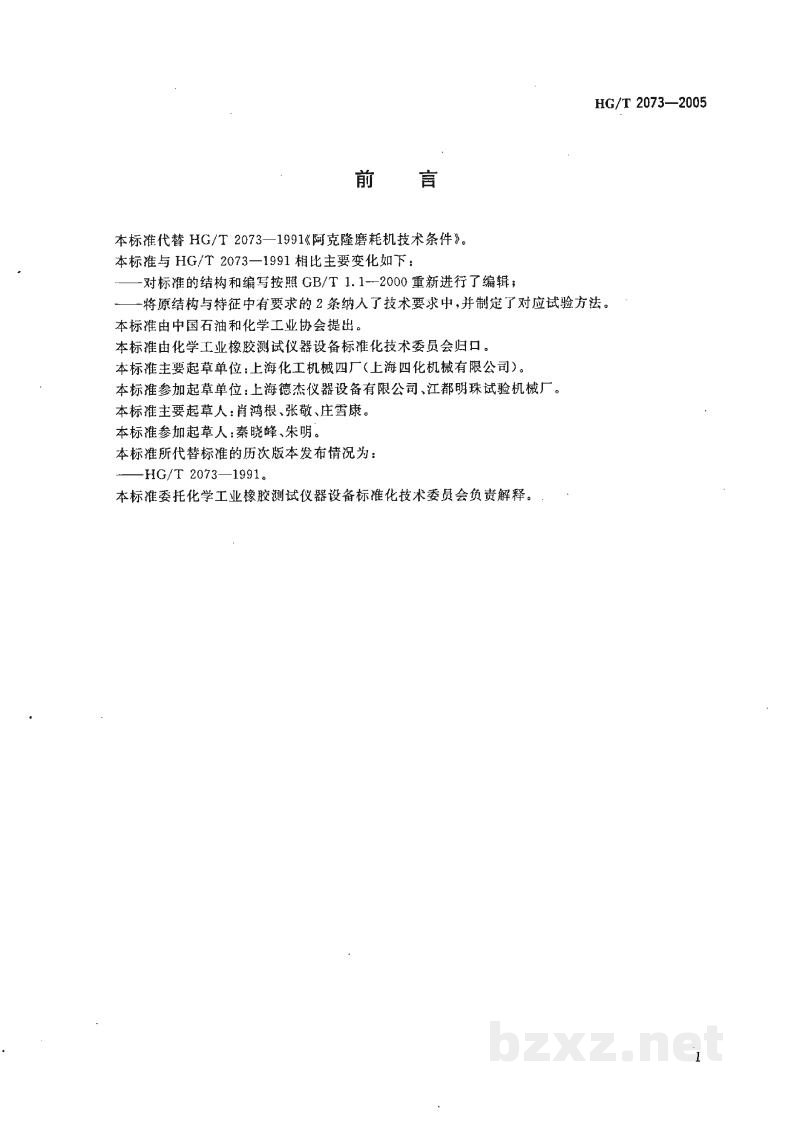

前 言

本标准代替 HG/T 2073—1991《阿克隆磨耗机技术条件》。

本标准与 HG/T 2073—1991 相比主要变化如下：

• 对标准的结构和编写按照 GB/T 1.1—2000 重新进行了编辑；
• 将原结构与特征中有要求的 2 条纳入了技术要求中，并制定了对应试验方法。

本标准由中国石油和化学工业协会提出。

本标准由化学工业橡胶测试仪器设备标准化技术委员会归口。

本标准主要起草单位：上海化工机械四厂（上海四化机械有限公司）。

本标准参加起草单位：上海德杰仪器设备有限公司、江都明珠试验机械厂。

本标准主要起草人：肖鸿根、张敬、庄雪康。

本标准参加起草人：秦晓峰、朱明。

本标准所代替标准的历次版本发布情况为：

• HG/T 2073—1991。

本标准委托化学工业橡胶测试仪器设备标准化技术委员会负责解释。

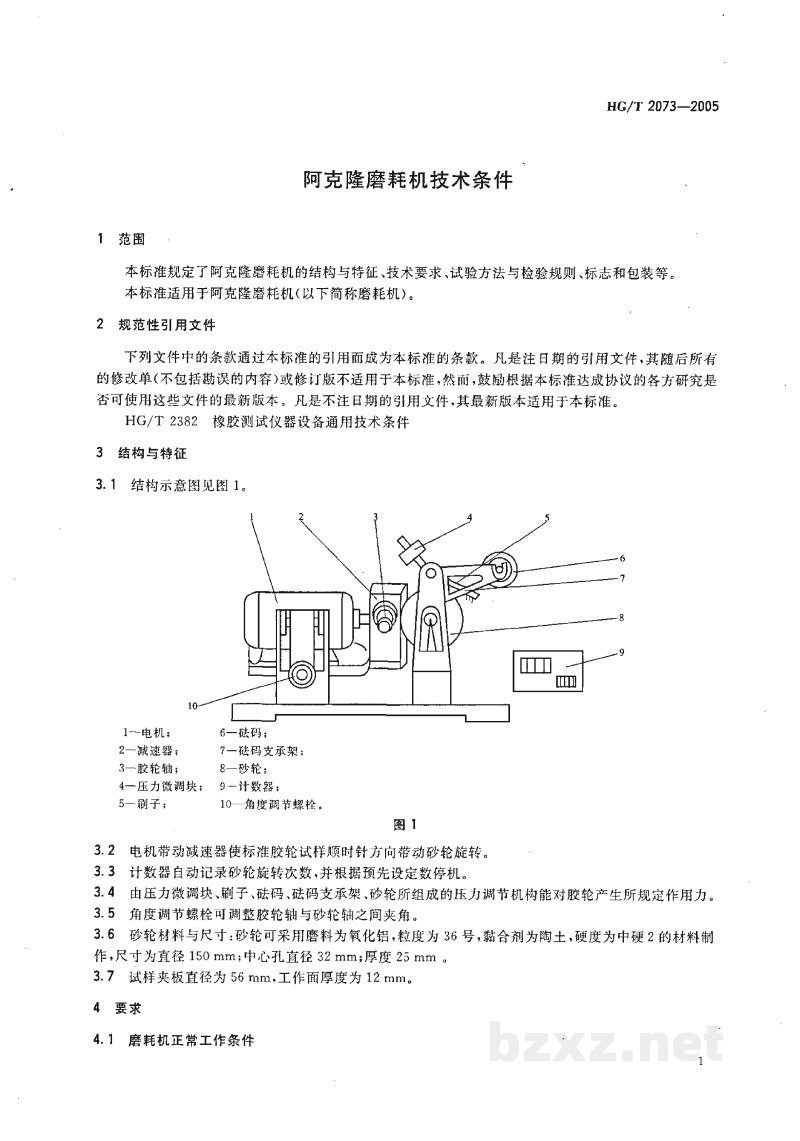

阿克隆磨耗机技术条件

1 范围

本标准规定了阿克隆磨耗机的结构与特征、技术要求、试验方法与检验规则、标志和包装等。

本标准适用于阿克隆磨耗机（以下简称磨耗机）。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

HG/T 2382 橡胶测试仪器设备通用技术条件

3 结构与特征

3.1 结构示意图见图1。

图 1

3.2 电机带动减速器使标准胶轮试样顺时针方向带动砂轮旋转。

3.3 计数器自动记录砂轮旋转次数，并根据预先设定数停机。

3.4 由压力微调块、刷子、砝码、砝码支架架、砂轮所组成的压力调节机构能对胶轮产生所规定作用力。

3.5 角度调节螺栓可调整胶轮轴与砂轮轴之间夹角。

3.6 砂轮材料与尺寸：砂轮可采用磨料为氧化铝，粒度为36号，黏合剂为陶土，硬度为中硬2的材料制作，尺寸为直径150 mm；中心孔直径32 mm；厚度25 mm。

3.7 试样夹板直径为56 mm，工作面厚度为12 mm。

4 要求

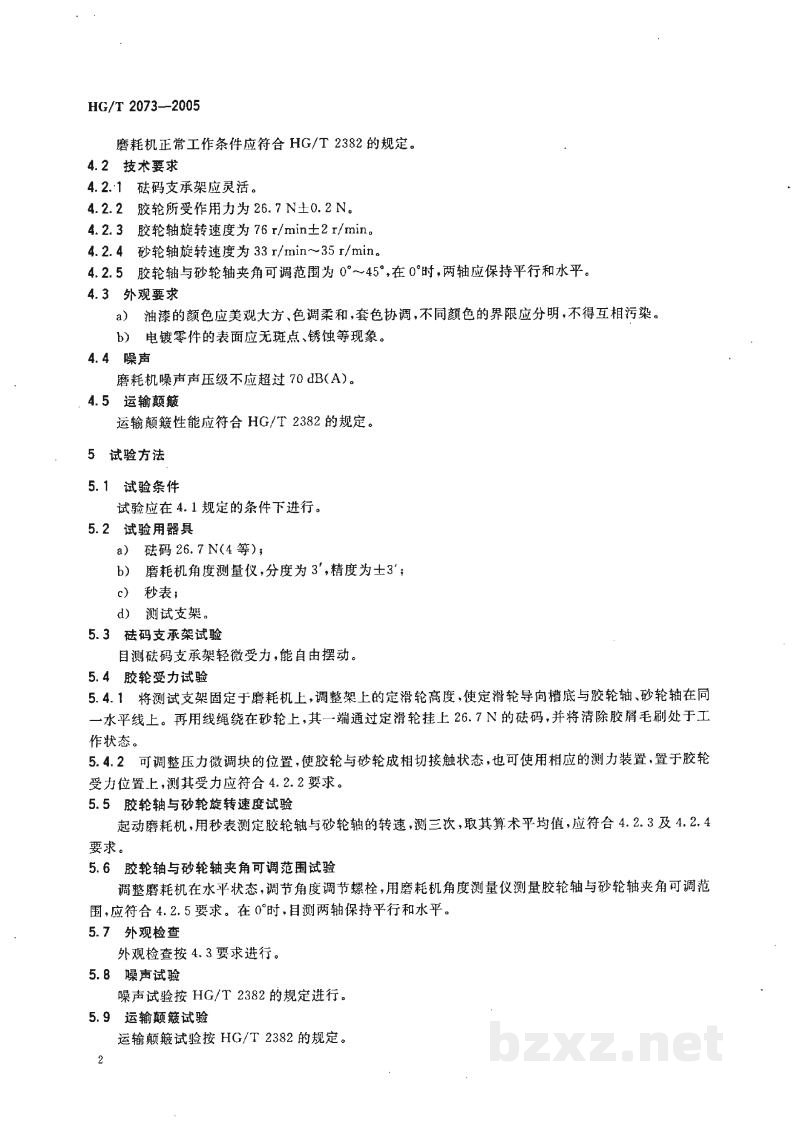

4.1 磨耗机正常工作条件
