【化工标准】 单级悬臂双作用液环式氯气泵型式与基本参数

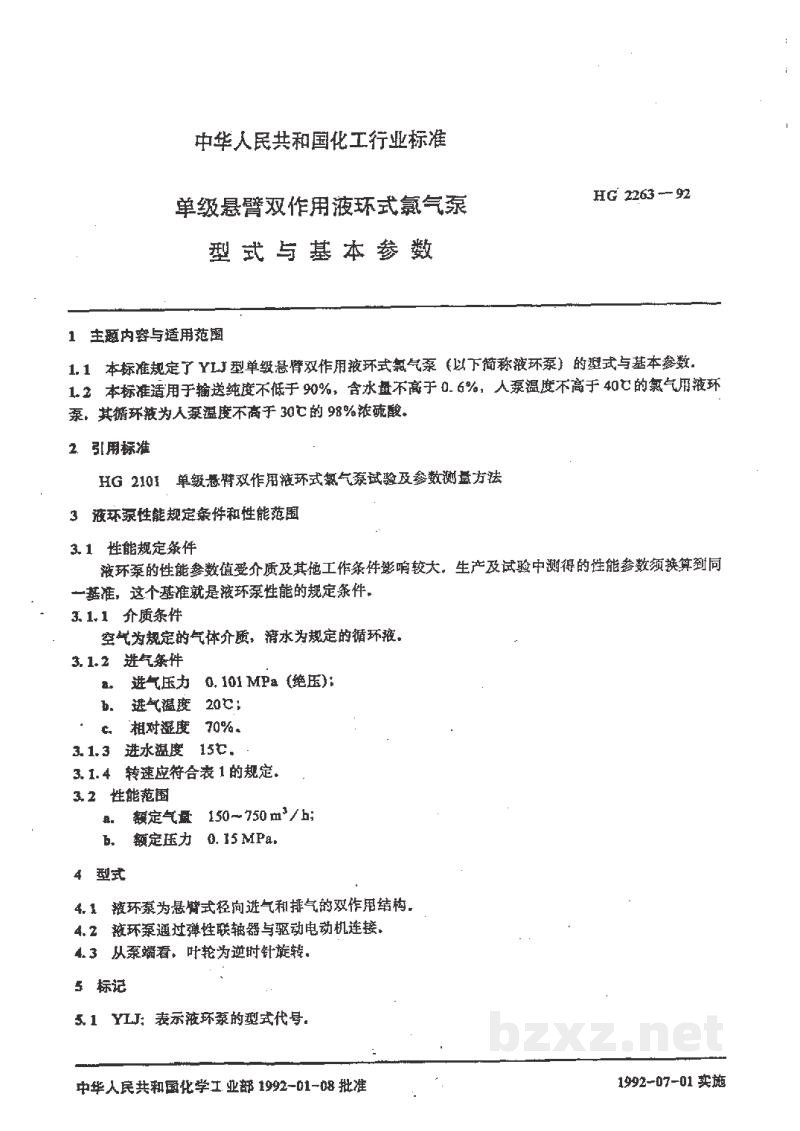

中华人民共和国化工行业标准

单级悬臂双作用液环式氯气泵 HG 2263—92

型式与基本参数

1 主题内容与适用范围

1.1 本标准规定了YLJ型单级悬臂双作用液环式氯气泵（以下简称液环泵）的型式与基本参数。

1.2 本标准适用于输送纯度不低于90%，含水量不高于0.6%，入泵温度不高于40℃的氯气用液环泵，其循环液为入泵温度不高于30℃的98%浓硫酸。

2 引用标准

HG 2101 单级悬臂双作用液环式氯气泵试验及参数测量方法

3 液环泵性能规定条件和性能范围

3.1 性能规定条件

液环泵的性能参数值受介质及其他工作条件影响较大，生产及试验中测得的性能参数须换算到同一基准，这个基准就是液环泵性能的规定条件。

3.1.1 介质条件

空气为规定的气体介质；清水为规定的循环液。

3.1.2 进气条件

• 进气压力 0.101 MPa（绝压）；
• 进气温度 20℃；
• 相对湿度 70%。

3.1.3 进水温度 15℃。

3.1.4 转速应符合表1的规定。

3.2 性能范围

• 额定气量 150~750 m³/h；
• 额定压力 0.15 MPa。

4 型式

4.1 液环泵为悬臂式径向进气和排气的双作用结构。

4.2 液环泵通过弹性联轴器与驱动电动机连接。

4.3 从泵端看，叶轮为逆时针旋转。

5 标记

5.1 YLJ：表示液环泵的型式代号。

中华人民共和国化学工业部 1992-01-08 批准 1992-07-01 实施

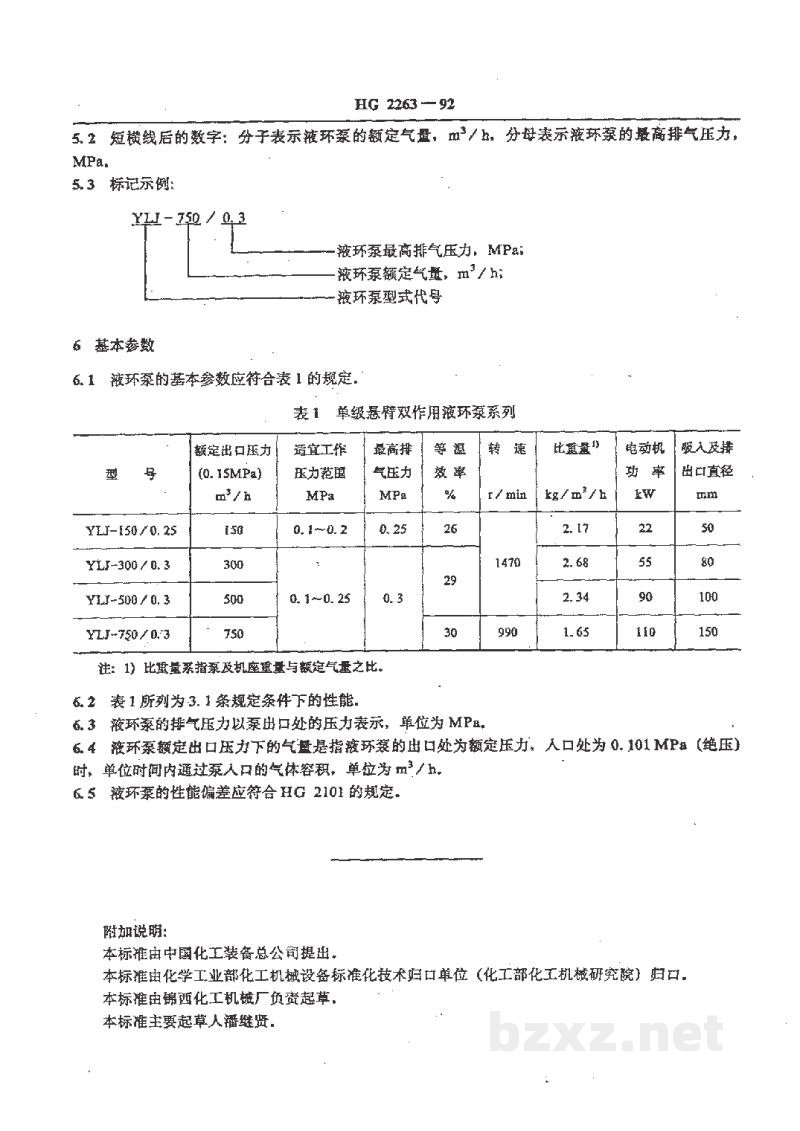

5.2 短横线后的数字：分子表示液环泵的额定气量，m³/h。分母表示液环泵的最高排气压力，MPa。

5.3 标记示例：

6 基本参数

6.1 液环泵的基本参数应符合表1的规定。

表1 单级悬臂双作用液环泵系列

注：1) 比重量系指泵及机座重量与额定气量之比。

6.2 表1所列方3.1条规定条件下的性能。

6.3 液环泵的排气压力以泵出口处的压力表示，单位为MPa。

6.4 液环泵额定出口压力下的气量是指液环泵的出口处为额定压力、入口处为0.101 MPa (绝压)时，单位时间内通过泵入口的气体容积，单位为m³/h。

6.5 液环泵的性能偏差应符合HG 2101的规定。

附加说明：

本标准由中国化工装备总公司提出。

本标准由化学工业部化工机械设备标准化技术归口单位 (化机所) 归口。
