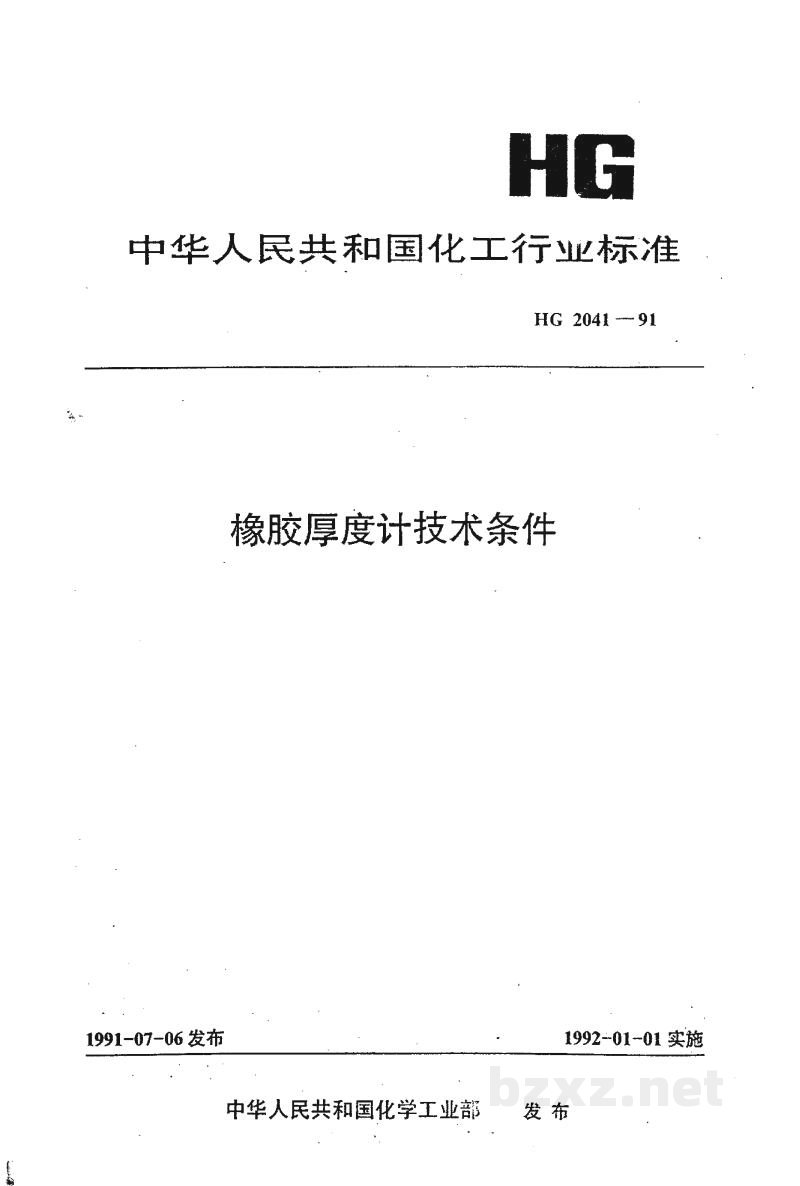

【化工标准】 橡胶厚度计技术条件

HG

中华人民共和国化工行业标准

HG 2041-91

橡胶厚度计技术条件

1991-07-06发布 1992-01-01实施

中华人民共和国化学工业部 发布

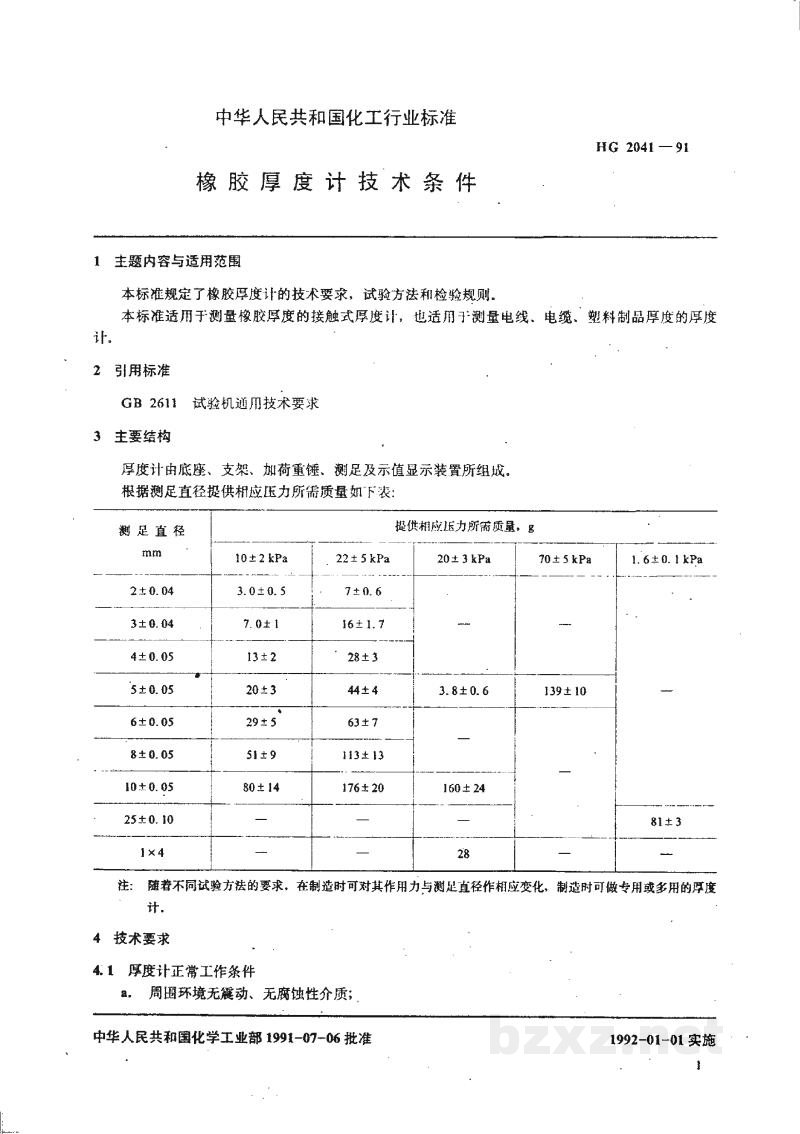

中华人民共和国化工行业标准

HG 2041—91

橡胶厚度计技术条件

1  主题内容与适用范围

本标准规定了橡胶厚度计的技术要求，试验方法和检验规则。

本标准适用于测量橡胶厚度的接触式厚度计，也适用于测量电线、电缆、塑料制品厚度的厚度计。

2  引用标准

GB 2611  试验机通用技术要求

3  主要结构

厚度计由底座、支架、加荷重锤、测足及示值显示装置所组成。

根据测定直径提供相应压力所需质量如下表：

注：随着不同试验方法的要求，在制造时可对其作用力与测足直径作相应变化。制造时可做专用或多用的厚度计。

4  技术要求

4.1 厚度计正常工作条件

a.  周围环境无震动、无腐蚀性介质；

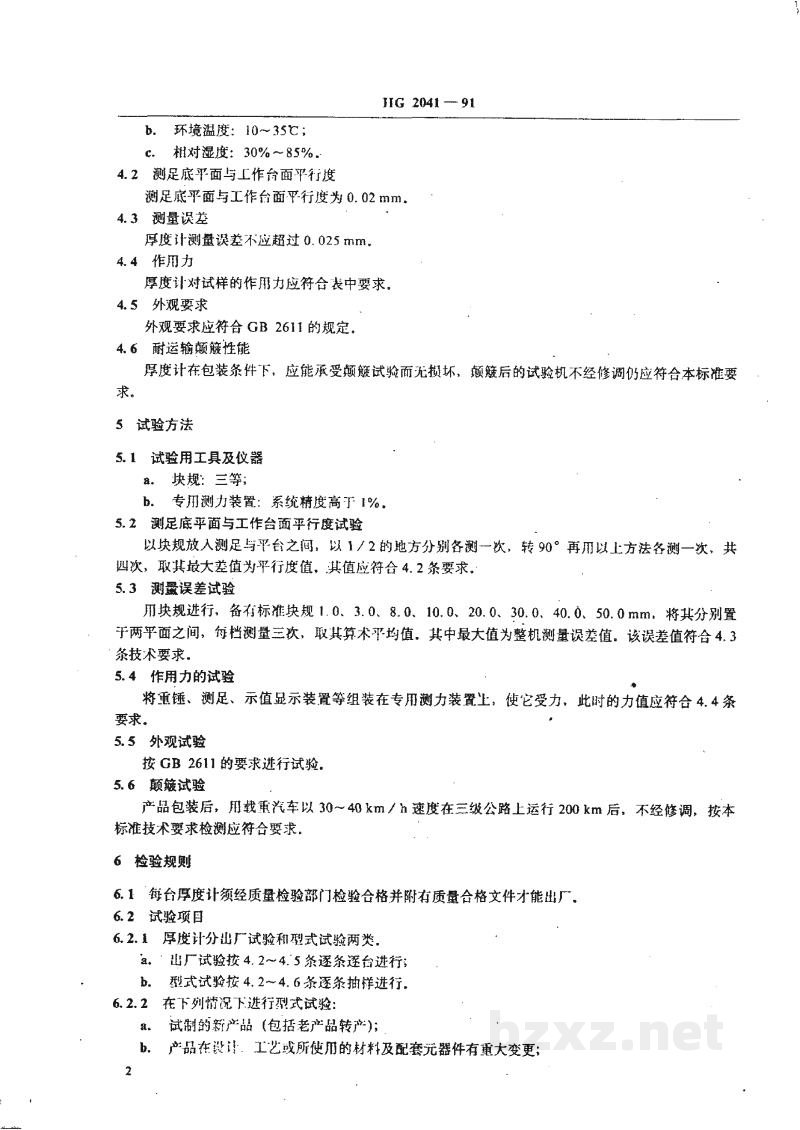

JJG 2041 — 91

2. 环境温度：10~35℃；
3. 相对湿度：30% ~85%。

4.2 测定底平面与工作台面平行度

测定底平面与工作台面平行度为 0.02 mm。

4.3 测量误差

厚度计测量误差不应超过 0.025 mm。

4.4 作用力

厚度计对试样的作用力应符合表中要求。

4.5 外观要求

外观要求应符合 GB 2611 的规定。

4.6 耐运输颠簸性能

厚度计在包装条件下，应能承受颠簸试验而无损坏。颠簸后的试验机不经修调仍应符合本标准的要求。

5 试验方法

5.1 试验用工具及仪器

1. 块规：三等；
2. 专用测力装置：系统精度高于 1%。

5.2 测定底平面与工作台面平行度试验

以块规放入测足与平台之间，以 1/2 的地方分别各测一次。转 90°再用以上方法各测一次，共四次，取其最大差值为平行度值，其值应符合 4.2 条要求。

5.3 测量误差试验

用块规进行。备有标准块规 1.0、3.0、8.0、10.0、20.0、30.0、40.0、50.0 mm，将其分别置于两平面之间，每档测量三次，取其算术平均值。其中最大值为整机测量误差值，该误差值符合 4.3 条技术要求。

5.4 作用力的试验

将重锤、测足、示值显示装置等组装在专用测力装置上，使它受力，此时的力值应符合 4.4 条要求。

5.5 外观试验

按 GB 2611 的要求进行试验。

5.6 颠簸试验

产品包装后，用载重汽车以 30~40 km/h 速度在三级公路上运行 200 km 后，不经修调，按本标准技术要求检测应符合要求。

6 检验规则

6.1 每台厚度计须经质量检验部门检验合格并附有质量合格证才能出厂。

6.2 试验项目

6.2.1 厚度计分出厂试验和型式试验两类。

1. 出厂试验按 4.2~4.5 条逐台进行；
2. 型式试验按 4.2~4.6 条逐条抽样进行。

6.2.2 在下列情况下进行型式试验：

1. 试制的新产品（包括老产品转产）；
2. 产品在设计、工艺或所使用的材料及配套元器件有重大变更。
