【化工标准】钢制管法兰型式、参数(欧洲体系)

本网站发布时间： 2026-09-29

HG20592-1997
↓ 点击下载此标准

基本信息

标准号：
HG 20592-1997
标准名称：
钢制管法兰型式、参数(欧洲体系)
标准类别：
化工行业标准(HG)
发布日期：
1997-12-27
实施日期：
1998-02-01
作废日期：
2009-07-01
出版语种：
简体中文
下载格式：
.zip.pdf
下载大小：
1.56 MB

手机扫码下载更方便

标准分类号

标准ICS号：
流体系统和通用件>>管道部件和管道>>23.040.60法兰、管接头及其连接件
中标分类号：
机械>>通用零部件>>J15管路附件

关联标准

替代情况：
HGJ 44-76-91 HG 5001-5028-58 被HG/T20592~20635-2009替代
采标情况：
ISO 7005-1-92 NEQ ANSI B16.5

出版信息

出版社：
化学工业出版社
页数：
22页
标准价格：
0.0
出版日期：
1998-02-01

其他信息

起草人：
应道宴、虞军
起草单位：
化工部设备设计技术中心站
提出单位：
化工部设备设计技术中心站、化工部化工工艺配管设计技术中心站
发布部门：
中华人民共和国化学工业部

标准简介/下载

点击下载

标准简介：

本标准规定了钢制管法兰(欧洲体系)的公称通径、公称压力、法兰类型、连接尺寸、密封面尺寸及标记。本标准适用于公称压力PN为。.25 MPa(2. 5 bar)至25.0 MPa(250 bar)的钢制管法兰和法兰盖。本标准也适用于采用法兰作为连接型式的阀门、泵、化工机械、管路附件和设备零部件。

标准内容

📄 页码

第 1 页
第 2 页
第 3 页
第 4 页
第 5 页
第 6 页

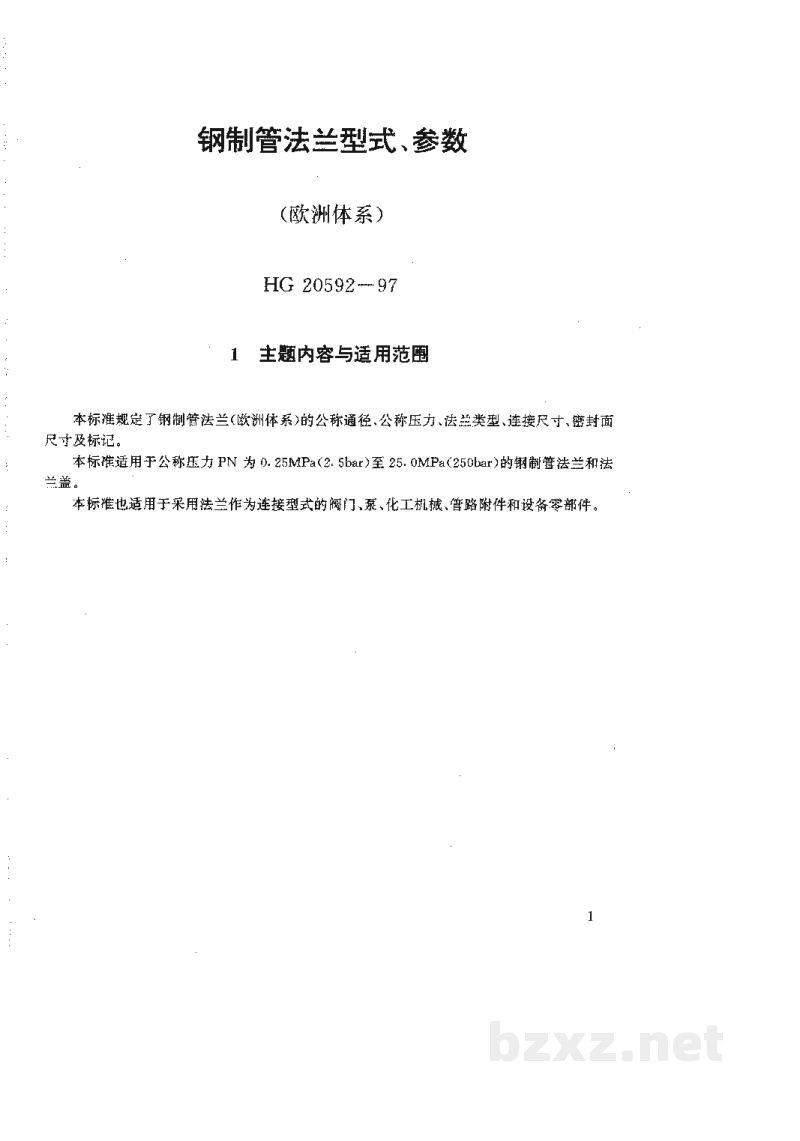

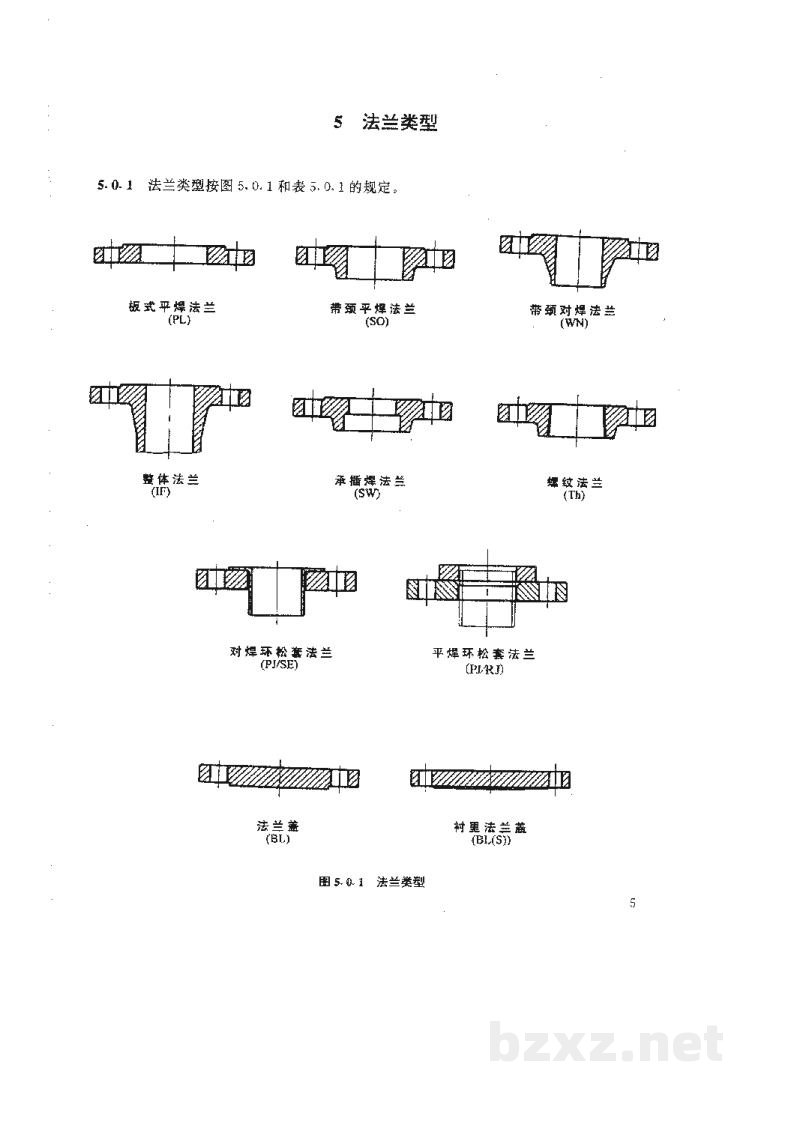

钢制管法兰型式、参数(欧洲体系)
HG 20592—97
1 主题内容与适用范围本标准规定了钢制管法兰(欧洲体系)的公称通径、公称压力、法兰类型、连接尺寸、密封面尺寸及标记。

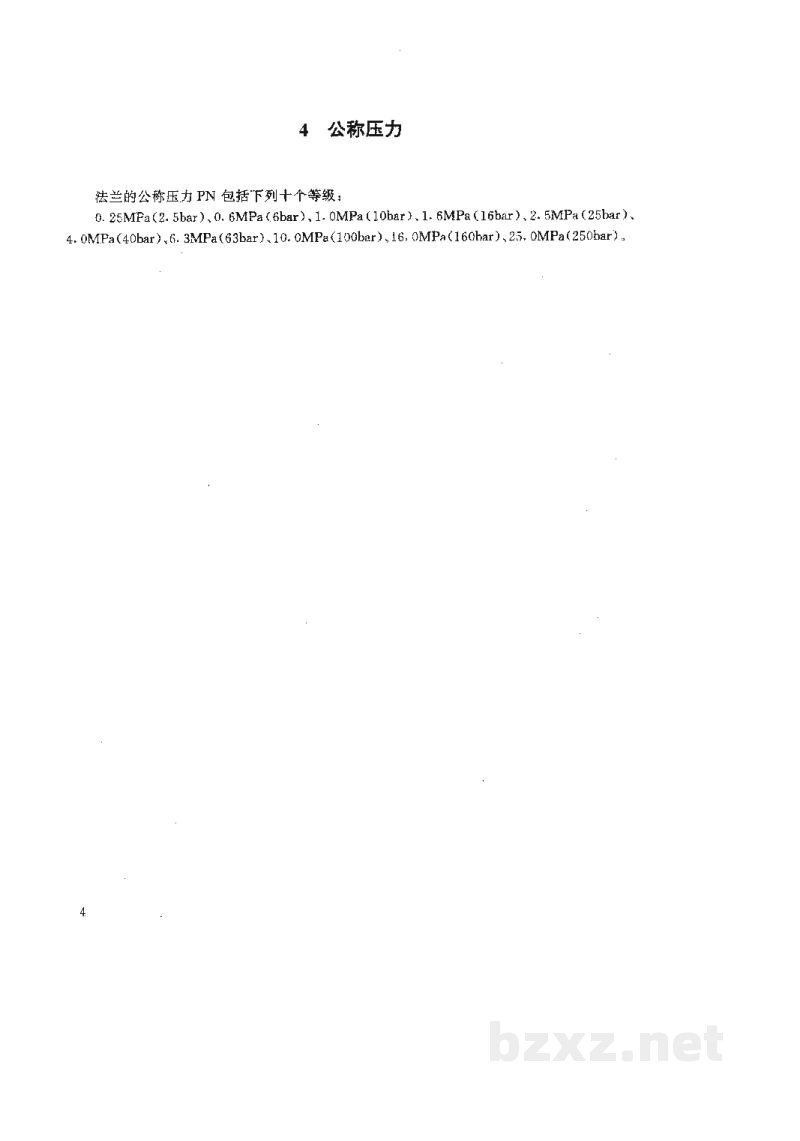

本标准适用于公称压力PN为0.25MPa(2.5bar)至25.0MPa(250bar)的钢制管法兰和法兰盖。
本标准也适用于采用法兰作为连接型式的阀门、泵、化工机械、管路附件和设备零部件。

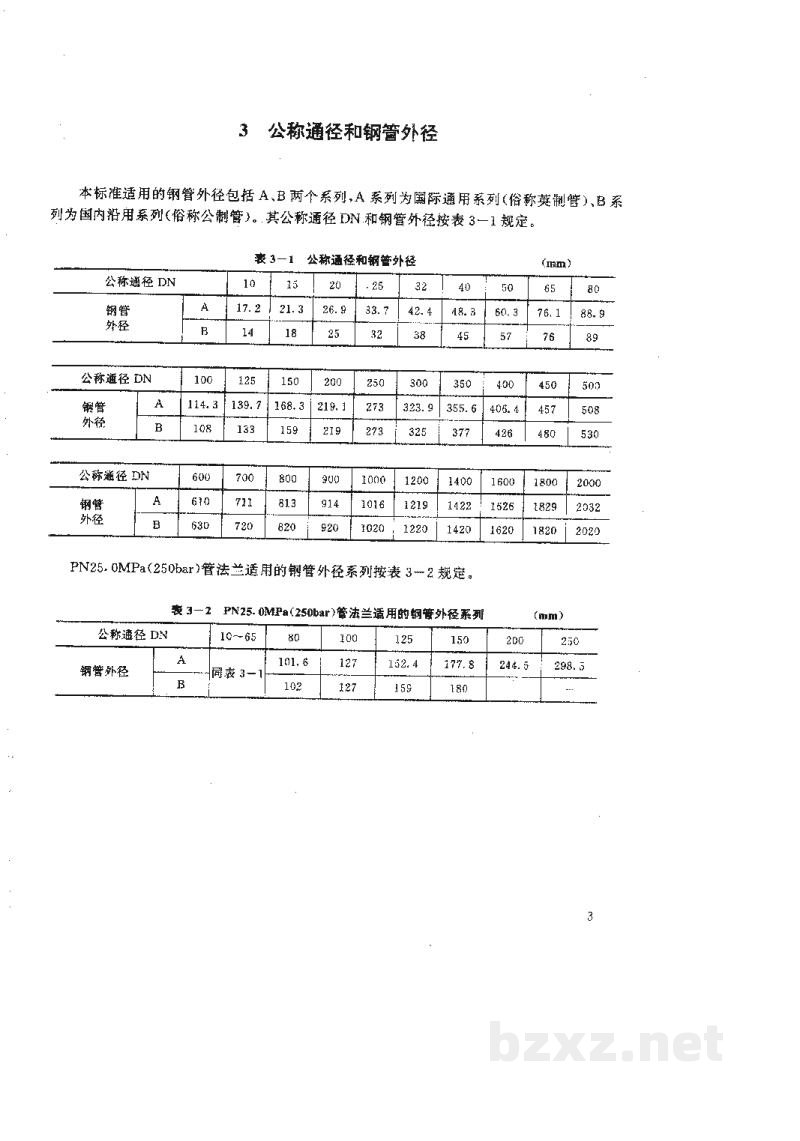

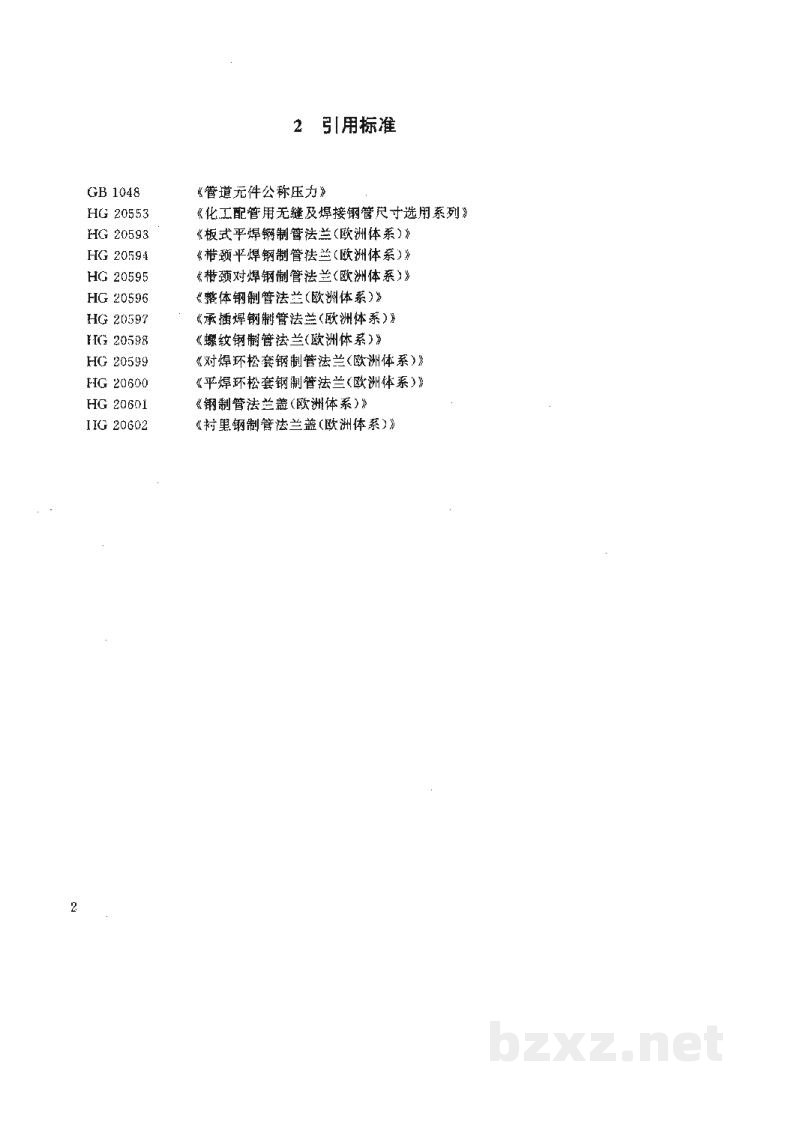

3 公称通径和钢管外径本标准适用的钢管外径包括 A、B 两个系列，A 系列为国际通用系列（俗称英制管），B 系列为国内沿用系列（俗称公制管）。其公称通径 DN 和钢管外径按表 3-1 规定。


        表 3-1
        公称通径和钢管外径 (mm)


        公称通径 DN
        10
        15
        20
        25
        32
        40
        50
        65
        80


        钢管
外径
        A
        17.2
        21.3
        26.9
        33.7
        42.4
        48.3
        60.3
        76.1
        88.9


        B
        14
        18
        25
        32
        38
        45
        57
        76
        89


        公称通径 DN
        100
        125
        150
        200
        250
        300
        350
        400
        450
        500


        钢管
外径
        A
        114.3
        139.7
        168.3
        219.1
        273
        323.9
        355.6
        406.4
        457
        508


        B
        108
        133
        159
        219
        273
        325
        377
        426
        480
        530


        公称通径 DN
        600
        700
        800
        900
        1000
        1200
        1400
        1600
        1800
        2000


        钢管
外径
        A
        610
        711
        813
        914
        1016
        1219
        1422
        1525
        1829
        2032


        B
        630
        720
        820
        920
        1020
        1220
        1420
        1620
        1820
        2020

PN25.0MPa (250bar)管法兰适用的钢管外径系列按表 3-2 规定。


        表 3-2
        PN25.0MPa (250bar)管法兰适用的钢管外径系列 (mm)


        公称通径 DN
        10~65
        80
        100
        125
        150
        200
        250


        钢管外径
        A
        同表 3-1
        101.6
        127
        152.4
        177.8
        244.5
        298.5


        B

        102
        127
        159
        180

        --


表 3-1	公称通径和钢管外径 (mm)
公称通径 DN	10	15	20	25	32	40	50	65	80
钢管外径	A	17.2	21.3	26.9	33.7	42.4	48.3	60.3	76.1	88.9
B	14	18	25	32	38	45	57	76	89
公称通径 DN	100	125	150	200	250	300	350	400	450	500
钢管外径	A	114.3	139.7	168.3	219.1	273	323.9	355.6	406.4	457	508
B	108	133	159	219	273	325	377	426	480	530
公称通径 DN	600	700	800	900	1000	1200	1400	1600	1800	2000
钢管外径	A	610	711	813	914	1016	1219	1422	1525	1829	2032
B	630	720	820	920	1020	1220	1420	1620	1820	2020

表 3-2	PN25.0MPa (250bar)管法兰适用的钢管外径系列 (mm)
公称通径 DN	10~65	80	100	125	150	200	250
钢管外径	A	同表 3-1	101.6	127	152.4	177.8	244.5	298.5
B		102	127	159	180		--
