【商业标准】 大豆磨浆机产品型号编制方法

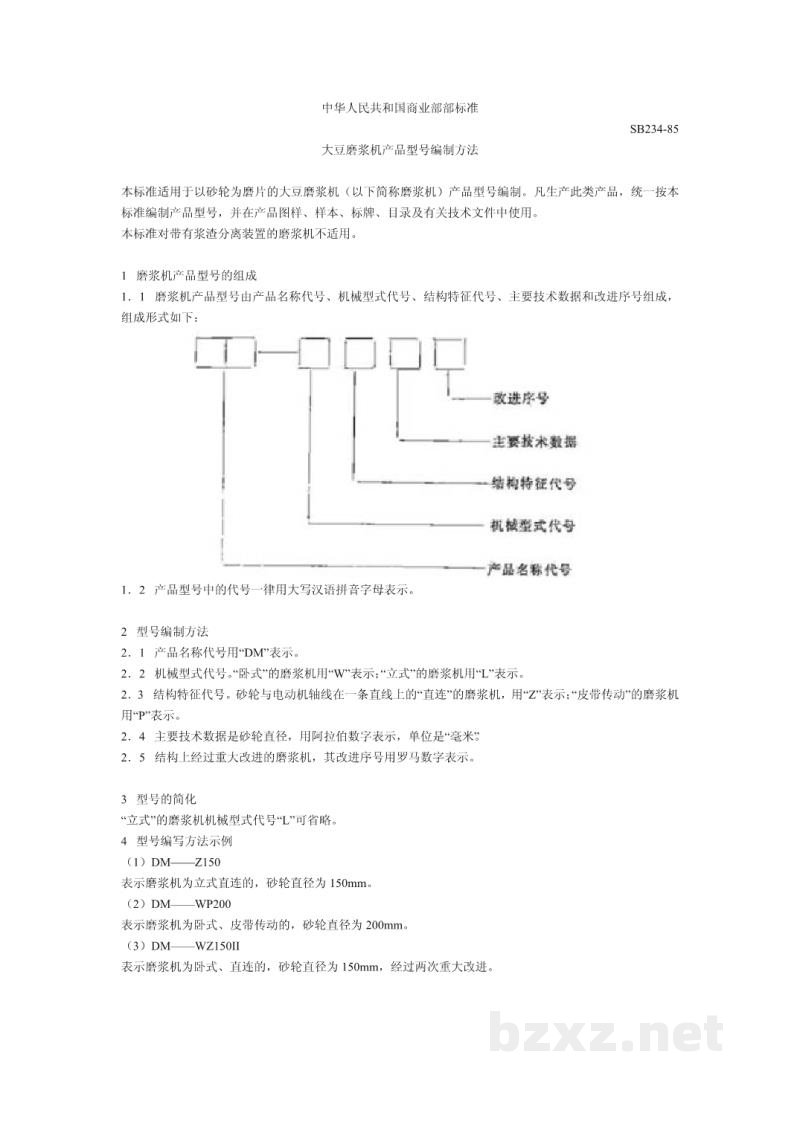

中华人民共和国商业部标准
大豆磨浆机产品型号编制方法

SB234-85

本标准适用于以砂轮为磨片的大豆磨浆机（以下简称磨浆机）产品型号编制。凡生产此类产品，统一按本标准编制产品型号，并在产品图样、样本、标牌、目录及有关技术文件中使用。

本标准对带有浆渣分离装置的磨浆机不适用。

1 磨浆机产品型号的组成

1.1 磨浆机产品型号由产品名称代号、机械型式代号、结构特征代号、主要技术数据和改进序号组成，组成形式如下：

1.2 产品型号中的代号一律用大写汉语拼音字母表示。

2 型号编制方法

1. 2.1 产品名称代号用“DM”表示。
2. 2.2 机械型式代号，“卧式”的磨浆机用“W”表示；“立式”的磨浆机用“L”表示。
3. 2.3 结构特征代号。砂轮与电动机轴线在一条直线上的“直连”的磨浆机，用“Z”表示；“皮带传动”的磨浆机用“P”表示。
4. 2.4 主要技术数据是砂轮直径，用阿拉伯数字表示，单位是“毫米”。
5. 2.5 结构上经过重大改进的磨浆机，其改进序号用罗马数字表示。

3 型号的简化

“立式”的磨浆机机械型式代号“L”可省略。

4 型号编写方法示例

1. (1) DM—Z150
   表示磨浆机为立式直连的，砂轮直径为 150mm。
2. (2) DM—WP200
   表示磨浆机为卧式、皮带传动的，砂轮直径为 200mm。
3. (3) DM—WZ150II
   表示磨浆机为卧式、直连的，砂轮直径为 150mm，经过两次重大改进。

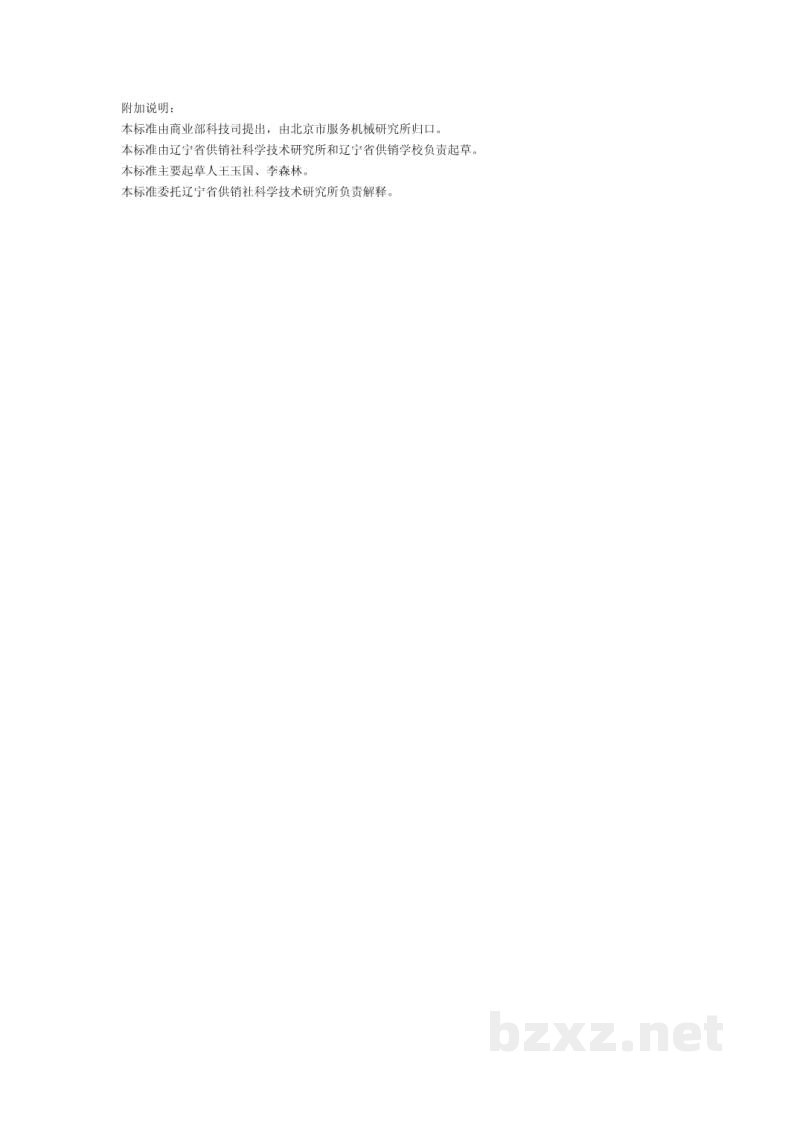

附加说明：

本标准由商业部科技司提出，由北京市服务机械研究所归口。

本标准由辽宁省供销社科学技术研究所和辽宁省供销学校负责起草。

本标准主要起草人王玉国、李森林。

本标准委托辽宁省供销社科学技术研究所负责解释。
