【国家标准】 火力发电厂汽轮机电液控制系统技术条件

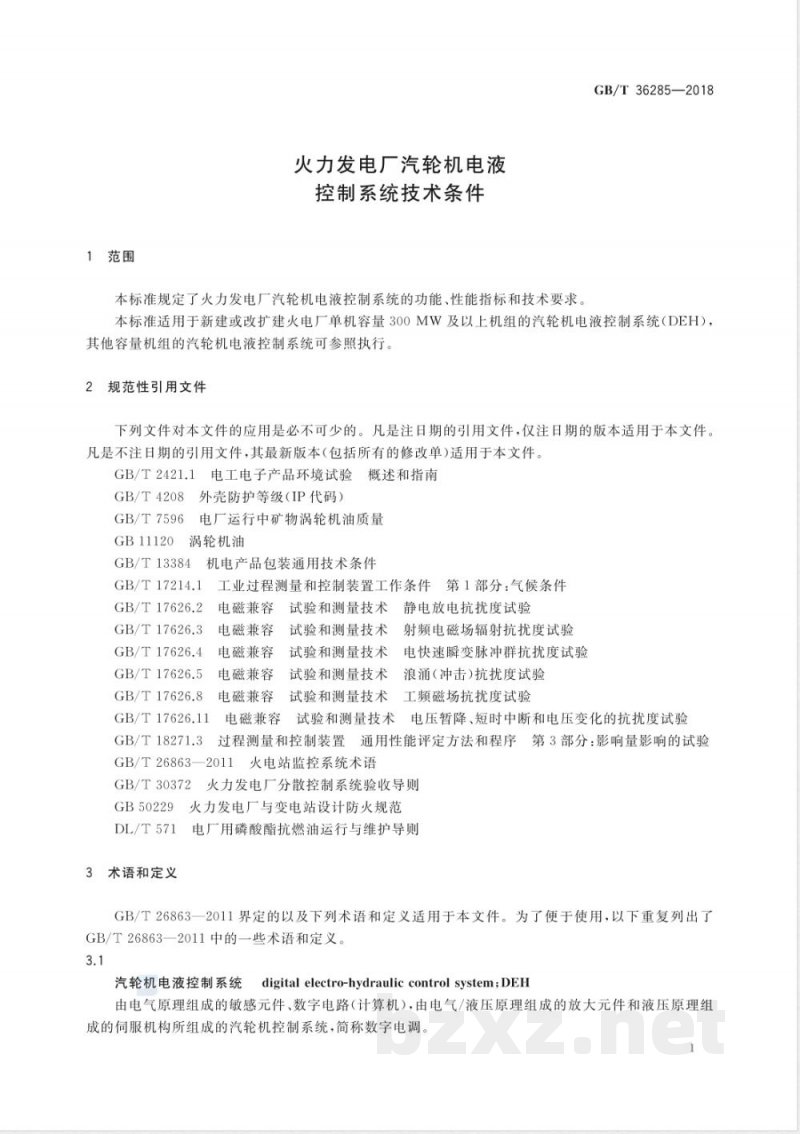

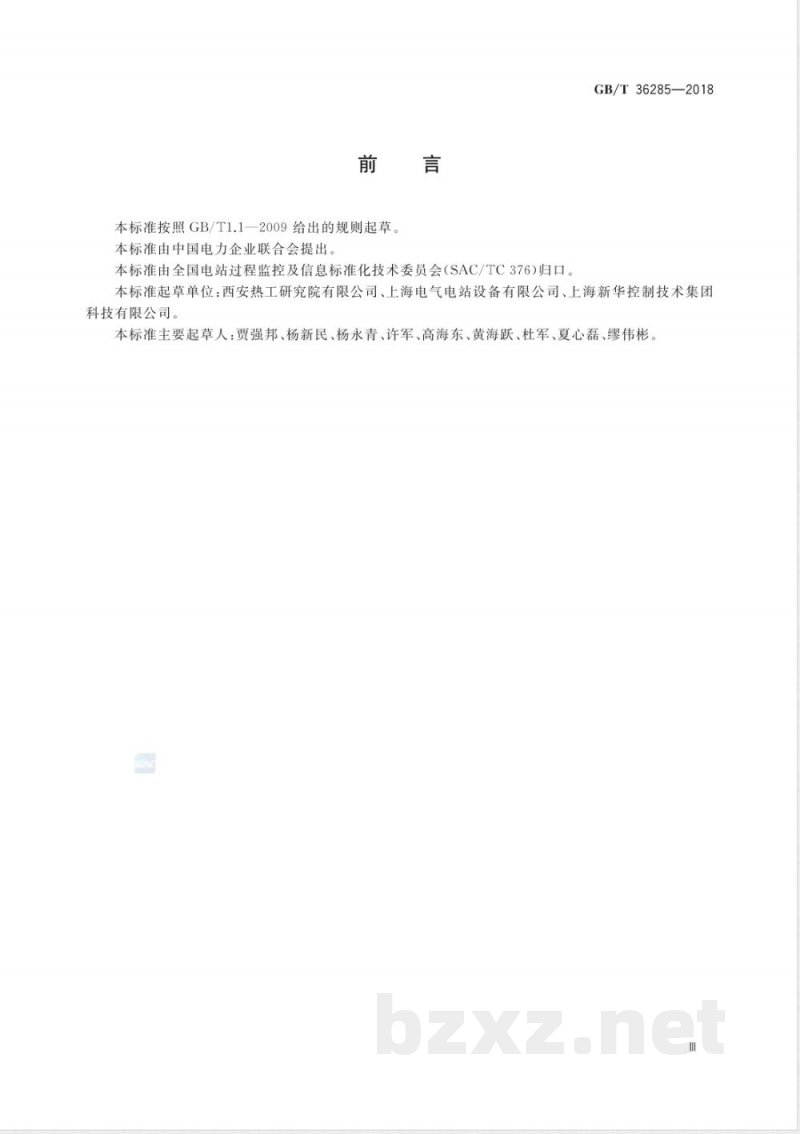

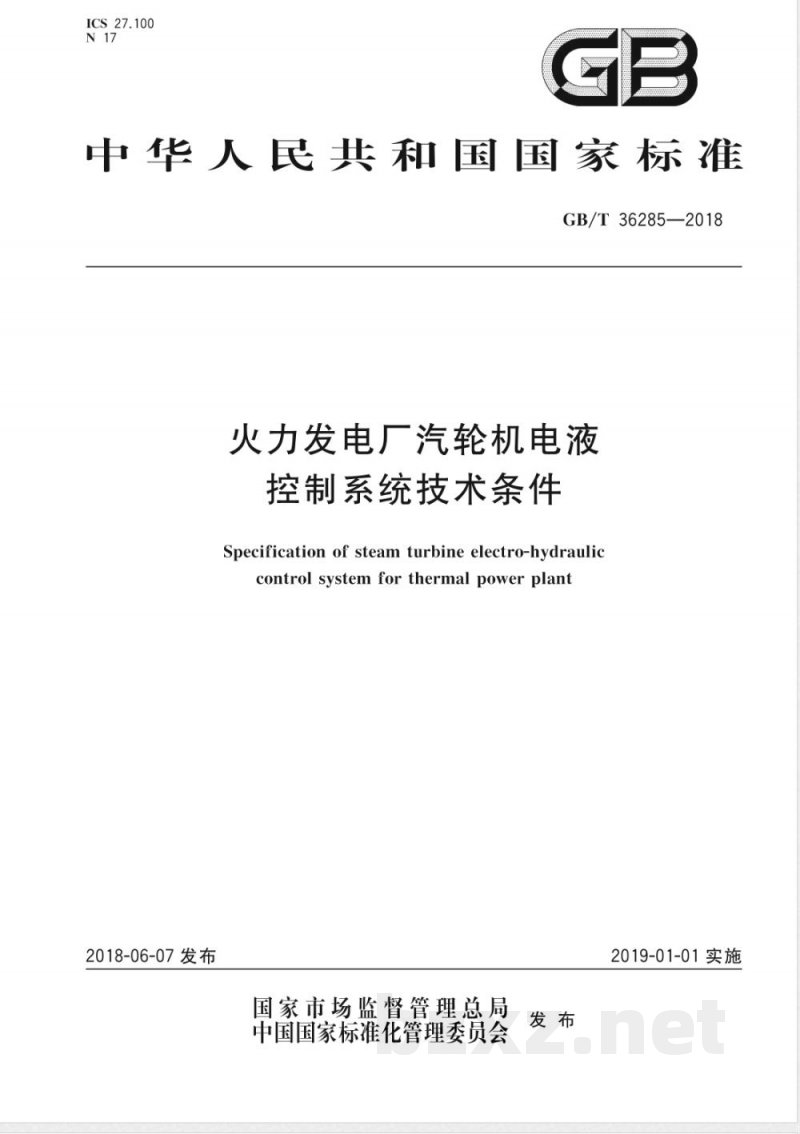

ICS 27.100 N17 中华人民共和国国家标准 GB/T 36285—2018 火力发电厂汽轮机电液控制系统技术条件 Specification of steam turbine electro-hydraulic control system for thermal power plant 2018-06-07发布 2019-01-01实施 国家市场监督管理总局 中国国家标准化管理委员会 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国电力企业联合会提出。 本标准由全国电站过程监控及信息标准化技术委员会（SAC/TC 376）归口。 本标准起草单位：西安热工研究院有限公司、上海电气电站设备有限公司、上海新华控制技术集团科技有限公司。 本标准主要起草人：贾强邦、杨新民、杨永青、许军、高海东、黄海跃、杜军、夏心磊、缪伟彬。 1 范围 本标准规定了火力发电厂汽轮机电液控制系统的功能、性能指标和技术要求。 本标准适用于新建或改扩建火电厂单机容量300MW及以上机组的汽轮机电液控制系统（DEH），其他容量机组的汽轮机电液控制系统可参照执行。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 2421.1 电工电子产品环境试验 概述和指南 GB/T 4208 外壳防护等级（IP代码） GB/T 7596 电厂运行中矿物涡轮机油质量 GB 11120 涡轮机油 GB/T 13384 机电产品包装通用技术条件 GB/T 17214.1 工业过程测量和控制装置工作条件 第1部分：气候条件 GB/T 17626.2 电磁兼容试验和测量技术 静电放电抗扰度试验 GB/T 17626.3 电磁兼容试验和测量技术 射频电磁场辐射抗扰度试验 GB/T 17626.4 电磁兼容试验和测量技术 电快速瞬变脉冲群抗扰度试验 GB/T 17626.5 电磁兼容试验和测量技术 浪涌（冲击）抗扰度试验 GB/T 17626.8 电磁兼容试验和测量技术 工频磁场抗扰度试验 GB/T 17626.11 电磁兼容试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验 GB/T 18271.3 过程测量和控制装置通用性能评定方法和程序 第3部分：影响量影响的试验 GB/T 26863—2011 火电站监控系统术语 GB/T 30372 火力发电厂分散控制系统验收导则 GB 50229 火力发电厂与变电站设计防火规范 DL/T 571 电厂用磷酸酯抗燃油运行与维护导则 3 术语和定义 GB/T 26863—2011界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T 26863—2011中的一些术语和定义。 3.1 汽轮机电液控制系统 digital electro-hydraulic control system; DEH 由电气原理组成的敏感元件、数字电路（计算机），由电气/液压原理组成的放大元件和液压原理组成的伺服机构所组成的汽轮机控制系统，简称数字电调。 [GB/T 26863—2011，定义6.29.4.3] 3.2 协调控制系统 coordinated control system; CCS 将锅炉（包括常压循环流化床）-汽轮发电机组、或燃气轮发电机组-余热锅炉-蒸汽轮发电机组、或反应堆-汽轮发电机组作为一个整体进行控制，通过控制回路协调锅炉（包括常压循环流化床）与汽轮机组、或燃气轮机与余热锅炉和汽轮机组、或反应堆与汽轮机组、或在自动状态的工作，给锅炉（包括常压循环流化床、余热锅炉）、反应堆、汽轮机、燃气轮机的自动控制系统发出指令，以适应负荷变化的需要，尽最大可能发挥机组调频、调峰的能力。 [GB/T 26863—2011，定义6.29.1] 3.3 负荷控制 load control; LC 发电机有功功率为被调量，按设定的变化率，自动控制发电机功率等于给定值。 3.4 主蒸汽压力控制 main steam pressure control; TPC 汽轮机主汽门前的主蒸汽压力为被调量，按设定的变化率，自动控制主蒸汽压力等于给定值。 注：简称压控方式。 3.5 阀位控制 valve position control; VC 汽轮机调节汽门开度为被调量，手动控制调节汽门开度。 注：简称阀控方式。 3.6 汽轮机自启停系统 automatic turbine control; ATC 根据汽轮机运行参数及热应力指挥汽轮机控制系统及其他有关控制系统，共同完成汽轮机的启动、并网、带负荷、停止和安全经济运行过程的自动控制系统。 [GB/T 26863—2011，定义6.29.3] 3.7 自动发电控制 automatic generation control; AGC 根据电网负荷指令控制发电功率的自动控制。 [GB/T 26863—2011，定义6.29.8] 3.8 辅机故障减负荷 run back; RB 针对机组主要辅机故障采取的保护措施，即当机组部分辅机（如其中一台给水泵、送风机、引风机）发生故障时，根据辅机故障情况快速降低机组负荷以适应辅机出力的保护措施。 [GB/T 26863—2011，定义6.29.1.9] 3.9 机组快速减负荷 fast cut back; FCB 当汽轮机或发电机甩负荷时，使锅炉（包括常压循环流化床）不停运的一种控制措施。根据FCB后机组的不同运行要求，可分为机组带厂用电单独运行或停机不停炉两种不同的运行方式。 [GB/T 26863—2011，定义6.29.1.10] 3.10 超速限制 over speed protection control; OPC 一种抑制超速的控制功能。当汽轮机转速达到或超过额定转速的103%或转子加速度超过规定值时，自动关闭调节汽门，当转速恢复正常时再开启调节汽门，如此反复，直至正常转速控制回路可以维持额定转速。 3.11 超速保护 over speed protection trip; OPT 汽轮机保护系统功能之一。当汽轮机转速上升到保护限值时，采取紧急停机措施，自动迅速关闭主汽门和调节汽门。 3.12 汽轮机紧急跳闸系统 emergency trip system; ETS 在汽轮机运行过程中出现异常时，能采取必要措施进行处理，并在异常情况继续发展到可能危及设备及人身安全时，能采取断然措施停止汽轮机运行的自动控制系统。 [GB/T 26863—2011，定义7.13.1] 3.13 一次调频 primary control of the speed of generating sets; primary frequency control; PFC 通过各原动机调速器来调节各发电机组转速，以使驱动转矩随系统频率而变动。 [GB/T 26863—2011，定义6.29.1.5] 3.14 功率负荷不平衡 power load unbalanced; PLU 汽轮机机械功率远大于发电机组有功功率的一种运行工况。 3.15 可用率 availability 在要求的外部资源得到保证的前提下，产品在规定的条件下和规定的时刻或时间区间内处于可执行规定功能状态的能力。它是可靠性、可维修性和维修保障性的综合反映。 [GB/T 26863—2011，定义10.26] 4 基本规定 4.1 汽轮机电液控制系统由电子控制装置、液压系统组成。 4.2 DEH的功能、性能和整体方案，应与汽轮机主体结构相适应。 4.3 DEH应选用可靠性高、结构简单、易于维护的系统。 4.4 DEH的电子控制装置宜与机组主控系统（DCS）一体化配置。 4.5 DEH控制器应独立于ETS控制器。 4.6 受电子设备使用年限的限制，DEH...
