【国家标准】 工业控制计算机系统 软件 第4部分：工程化文档规范

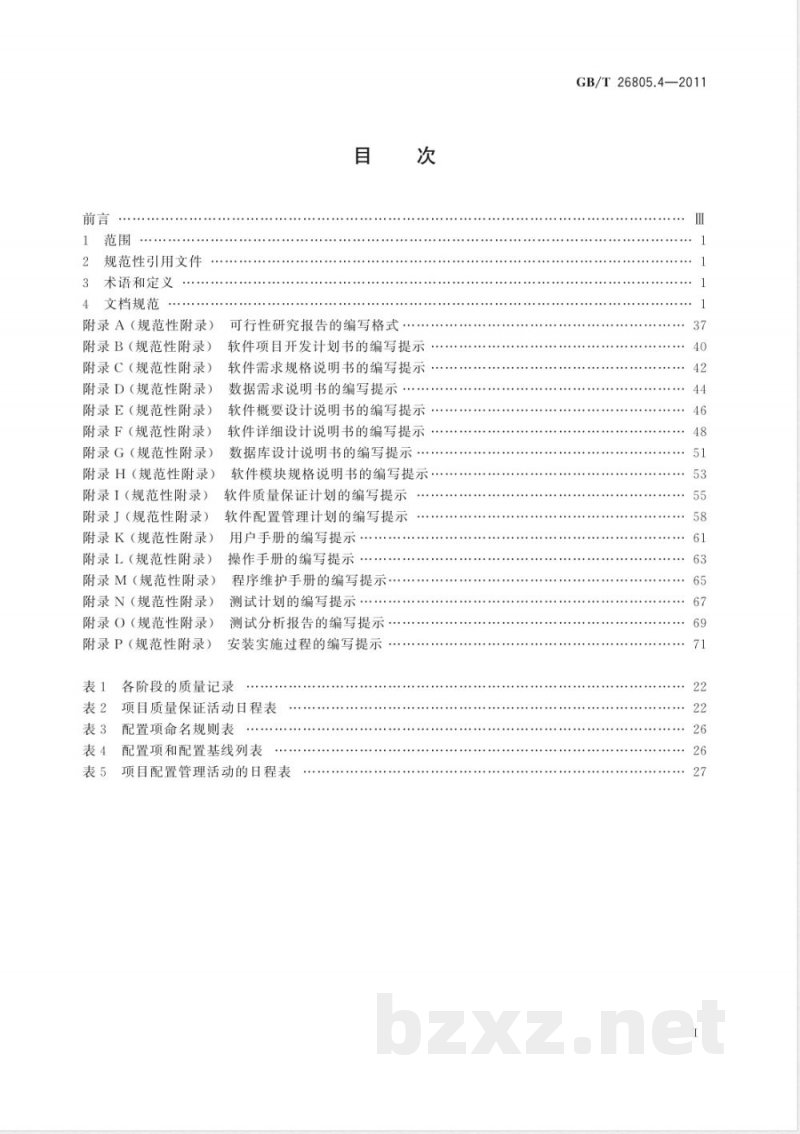

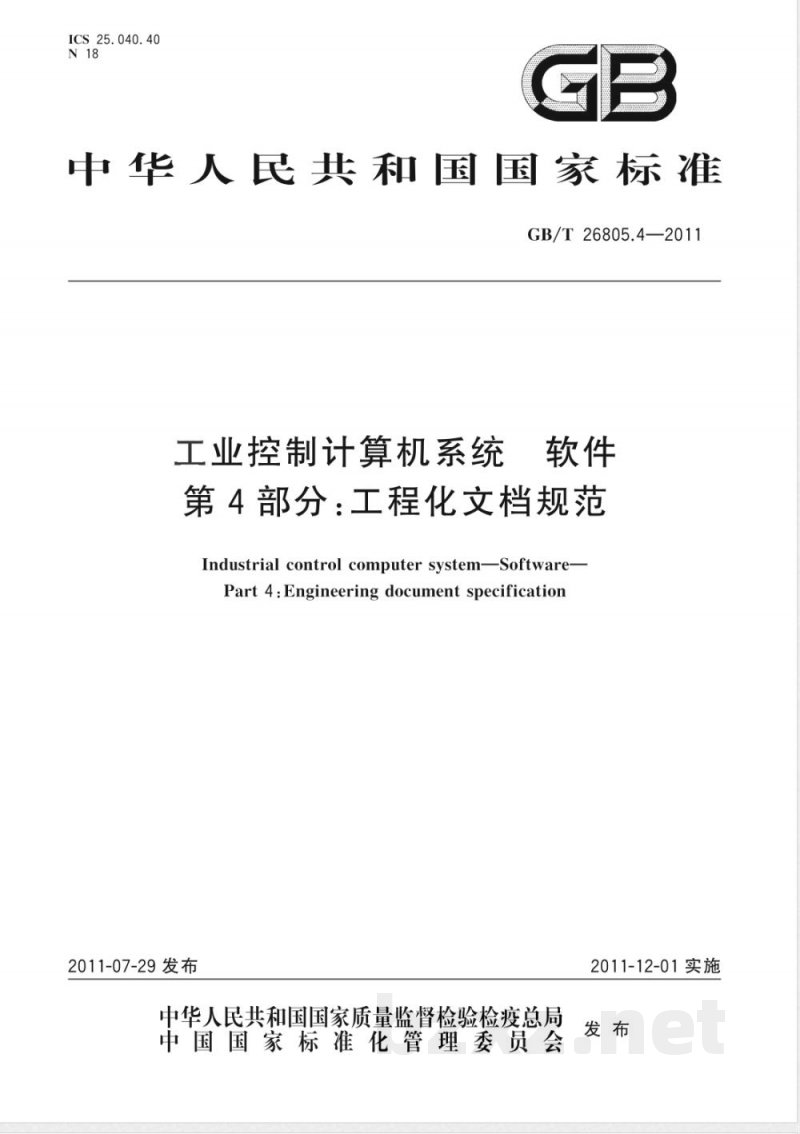

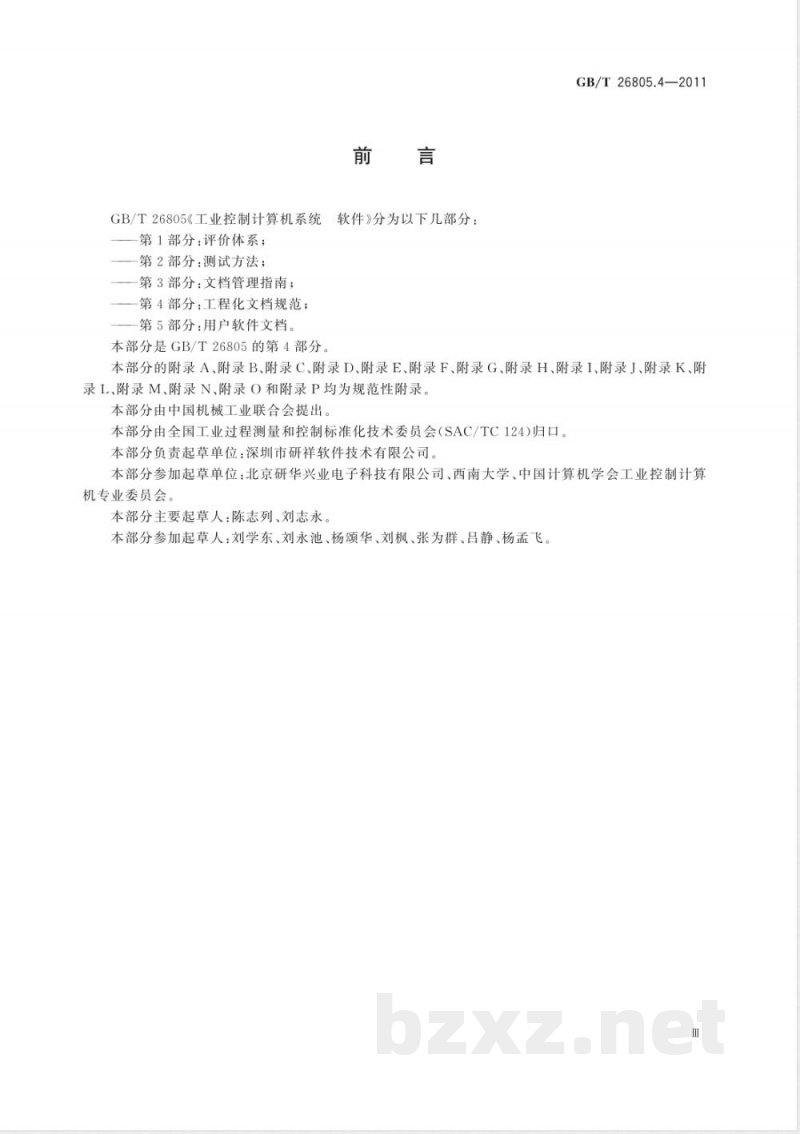

ICS 25.040.40 N18 GB/T 26805.4—2011 中华人民共和国国家标准 工业控制计算机系统 软件 第4部分：工程化文档规范 Industrial control computer system Software — Part 4: Engineering document specification 2011-07-29发布 2011-12-01实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 前言 GB/T 26805《工业控制计算机系统 软件》分为以下几部分： ——第1部分：评价体系； ——第2部分：测试方法； ——第3部分：文档管理指南； ——第4部分：工程化文档规范； ——第5部分：用户软件文档。 本部分是GB/T 26805的第4部分。 本部分的附录A、附录B、附录C、附录D、附录E、附录F、附录G、附录H、附录I、附录J、附录K、附录L、附录M、附录N、附录O和附录P均为规范性附录。 本部分由中国机械工业联合会提出。 本部分由全国工业过程测量和控制标准化技术委员会（SAC/TC124）归口。 本部分负责起草单位：深圳市研祥软件技术有限公司。 本部分参加起草单位：北京研华兴业电子科技有限公司、西南大学、中国计算机学会工业控制计算机专业委员会。 本部分主要起草人：陈志列、刘志永。 本部分参加起草人：刘学东、刘永池、杨颂华、刘枫、张为群、吕静、杨孟飞。 目录 1 范围 2 规范性引用文件 3 术语和定义 4 文档规范 4.1 可行性研究报告 4.2 软件项目开发计划书的编写提示 4.3 软件需求规格说明书的编写提示 4.4 数据需求说明书的编写提示 4.5 软件概要设计说明书的编写提示 4.6 软件详细设计说明书的编写提示 4.7 数据库设计说明书的编写提示 4.8 软件模块规格说明书的编写提示 4.9 软件质量保证计划的编写提示 4.10 软件配置管理计划的编写提示 4.11 用户手册的编写提示 4.12 操作手册的编写提示 4.13 程序维护手册的编写提示 4.14 测试计划的编写提示 4.15 测试分析报告的编写提示 4.16 安装实施过程的编写提示 附录A（规范性附录）可行性研究报告的编写格式 附录B（规范性附录）软件项目开发计划书的编写提示 附录C（规范性附录）软件需求规格说明书的编写提示 附录D（规范性附录）数据需求说明书的编写提示 附录E（规范性附录）软件概要设计说明书的编写提示 附录F（规范性附录）软件详细设计说明书的编写提示 附录G（规范性附录）数据库设计说明书的编写提示 附录H（规范性附录）软件模块规格说明书的编写提示 附录I（规范性附录）软件质量保证计划的编写提示 附录J（规范性附录）软件配置管理计划的编写提示 附录K（规范性附录）用户手册的编写提示 附录L（规范性附录）操作手册的编写提示 附录M（规范性附录）程序维护手册的编写提示 附录N（规范性附录）测试计划的编写提示 附录O（规范性附录）测试分析报告的编写提示 附录P（规范性附录）安装实施过程的编写提示 表1 各阶段的质量记录 表2 项目质量保证活动日程表 表3 配置项命名规则表 表4 配置项和配置基线列表 表5 项目配置管理活动的日程表 1 范围 GB/T 26805的本部分规定了工业控制软件项目，在其生命周期的各个阶段所产生的主要软件文档的内容、格式及编制要求，以便作为软件项目的开发、评审、使用与维护的基准。本部分适用于工业控制软件及其修订版本的技术文档的编制。 2 规范性引用文件 下列文件中的条款通过GB/T 26805的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。 GB/T 7714—2005 文后参考文献著录规则（ISO 690:1987, NEQ） GB/T 8567—2006 计算机软件文档编制规范 GB/T 11457—2006 信息技术 软件工程术语 GB/T 26805.3—2011 工业控制计算机系统 软件 第3部分：文档管理指南 3 术语和定义 GB/T 11457—2006确立的以及下列术语和定义适用于GB/T 26805的本部分。 3.1 系统 system 除有特殊说明外，是指软件系统。 3.2 敏感部位 sensitive position 系统或某一部分对某些因素易于感受的性能的部分或部位。 3.3 敏感度 sensitiveness 系统或某一部分对某些因素易于感受的性能。 3.4 敏感条件 sensitive condition 系统或某一部分对某些因素易于感受的性能的条件。 3.5 工程化文档 engineering document 工业控制软件项目的生命周期中产生的文档。 4 文档规范 4.1 可行性研究报告 4.1.1 总则 可行性研究报告要对工业控制对象作概要的描述，根据需求和实现环境把对软件开发项目在一定工业、技术、经济和社会条件下实现的可行性研究结果写成文档，为管理部门决定本开发项目的进行提供依据。可行性研究报告见GB/T 8567—2006中的7.1部分，可行性研究报告的编写示例见附录A。 4.1.2 可行性研究报告的内容 4.1.2.1 概述 4.1.2.1.1 编写目的 对工业控制对象作概要的描述，根据需求和实现环境把对软件开发项目在一定工业、技术、经济和社会条件下实现的可行性研究结果写成文档，为管理部门决定本开发项目的进行提供依据。 4.1.2.1.2 背景 包括： a) 待开发的软件系统的名称； b) 提出者和交办单位； c) 承办单位和承办人员； d) 用户。 4.1.2.1.3 参考资料 按照GB/T 7714—2005格式要求，列出本文档中引用到的参考资料，包括资料的编号、作者、标题来源、出版单位、日期等。 4.1.2.1.4 术语与缩略语 列出本文档中专用的术语、定义或缩略语。 4.1.2.2 可行性研究的前提 4.1.2.2.1 概述 说明开发项目进行可行性研究的前提，如需求、目标、假定、限制、进行方法和评价准则。 4.1.2.2.2 需求 根据工业控制对象和用户的要求说明对软件开发的基本需求，如： a) 功能，如数据采集、调节控制、图形显示、组态功能等； b) 性能，如控制精度、响应时间、实时性要求、可靠性、灵活性等； c) 输出，如控制量、开关量、报告、文件或数据，对每项输出要说明其特征，如用途、产生频率、类型以及接口； d) 输入，说明来自工业控制对象和操作者的各种输入，包括数据的来源、类型、数量、数据的组织以及提供的频率； e) 用图表的方式表示出最基本的数据流程和处理流程，并扼要说明； f) 在安全与保密方面的要求； g) 同本系统相连接的其他系统； h) 完成期限。 4.1.2.2.3 目标 说明建议开发软件的主要开发目标，如： a) 处理速度的提高； b) 控制精度的提高； c) 调节品质的改善； d) 提高工作效率和减轻劳动强度； e) 提高经济效益（提高产品质量，降低能源消耗等）； f) 提高生产自动化程度。 4.1.2.2.4 条件、假定和限制 说明开发工作中作出的假定和所受到的限制，如： a) 整个系统的运行寿命； b) 经费、投资方面的来源和限制； c) 硬件、软件、运行环境和开发环境方面的条件和限制； d) 法律和政策方面的限制。 4.1.2.2.5 可行性研究的方法 说明可行性研究的基本方法和评价准则，如调查、加权、确定模型、建立基准点或仿真等。 4.1.2.2.6 评价尺度 说明对系统进行评价时的主要尺度，如费用多少、各项功能的优先次序、可靠性的地位、实时性的考虑等。 4.1.2.3 现有系统的分析 4.1.2.3.1 定义 现有系统是指当前实际使用的系统，这个系统可能是计算机系统，也可能是一个机械系统甚至是一个人工系统。分析现有系统的目的是为了进一步阐明开发新系统或修改现有系统的必要性。 4.1.2.3.2 处理流程和数据流程 说明现有系统的基本的处理流程和数据流程。 4.1.2.3.3 工作负荷 列出现有系统所承担的工作及工作量。 4.1.2.3.4 费用开支 列出由于运行现有系统所引起的费用支出，如人力、设备、空间、支持性服务、材料等项开支以及开支总额。 4.1.2.3.5 局限性 列出现存系统的各种主要局限性，如处理时间不能满足需要、响应时间不及时、数据存储能力不足、处理功能不够等。 4.1.2.4 建议的系统 4.1.2.4.1 概述 说明建议系统的目标和要求将如何被满足。 4.1.2.4.2 说明 概括地说明所建议系统，说明要求将如何得到满足，说明所使用的基本方法及理论根据。 4.1.2.4.3 处理流程和数据流程 说明所建议系统的处理流程和数据流程。 4.1.2.4.4 改进之处 根据主要开发目标，逐项说明所建议系统相对于现存系统具有的改进。 4.1.2.4.5 影响 说明在建立所建议系统时，预期将带来的影响，包括： a) 设备的影响。说明新提出的设备要求，对现有设备的修改； b) 对软件的影响。说明对现有应用软件和支持软件所作的修改和补充； c) 对系统运行过程的影响。如用户的操作规范、源数据的处理、系统失效的后果及恢复的处理办法等。 4.1.2.4.6 局限性 说明建议的系统尚存在的局限性以及这些问题未能消除的原因。 4.1.2.4.7 其他可选择的系统 说明曾研究过的各种可选择的系统，包括需开发的和可从国内外...
