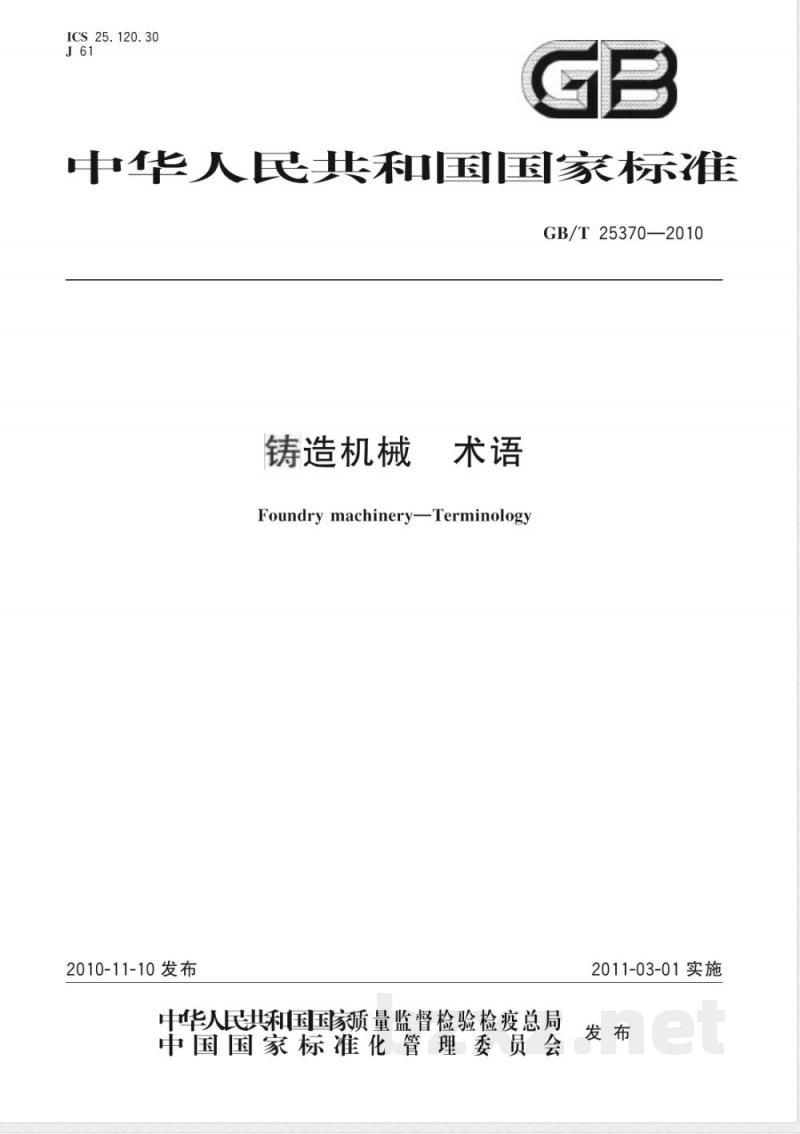

【国家标准】 铸造机械 术语

ICS 25.120.30
华人民共和宝家标雄
GB/T25370—2010
铸造机械
Foundry machinery—Terminology2010-11-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2011-03-01实施

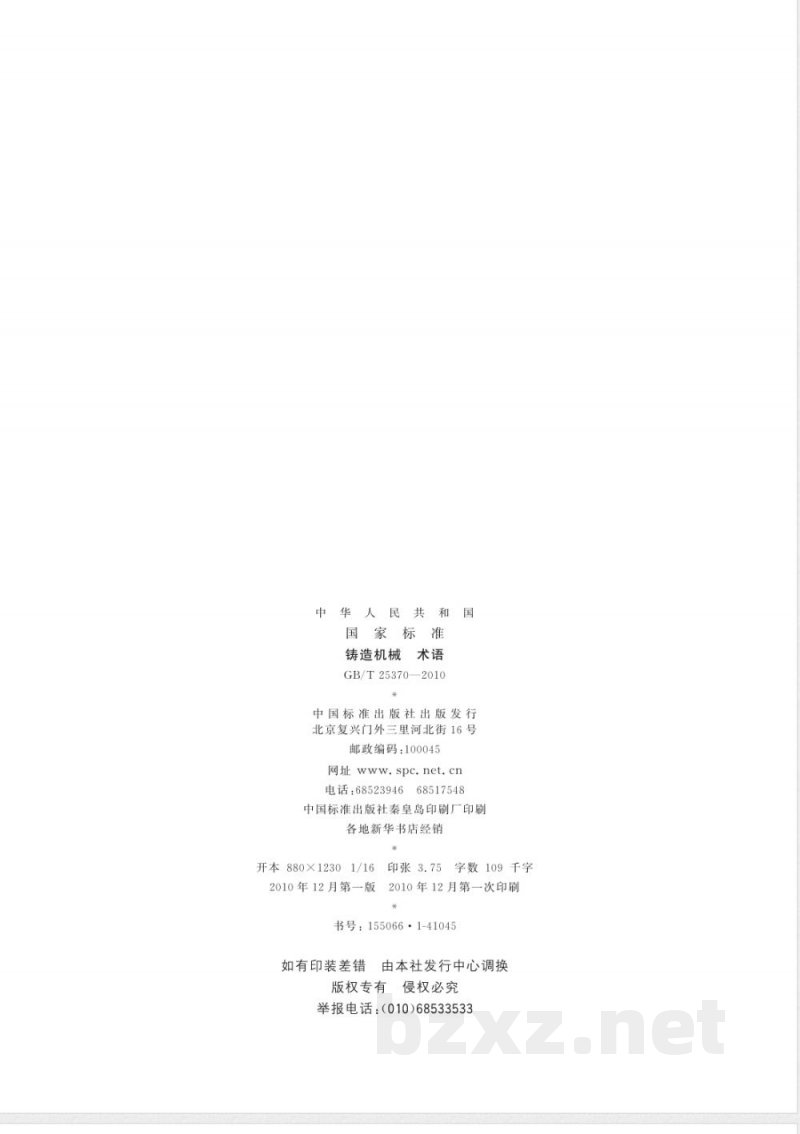

中华人民共和
国家标准
铸造机械
GB/T25370—2010
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：68523946
68517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
2010年12月第一版
印张3.75
字数109千字
2010年12月第一次印刷
书号：155066·1-41045
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：（010）68533533

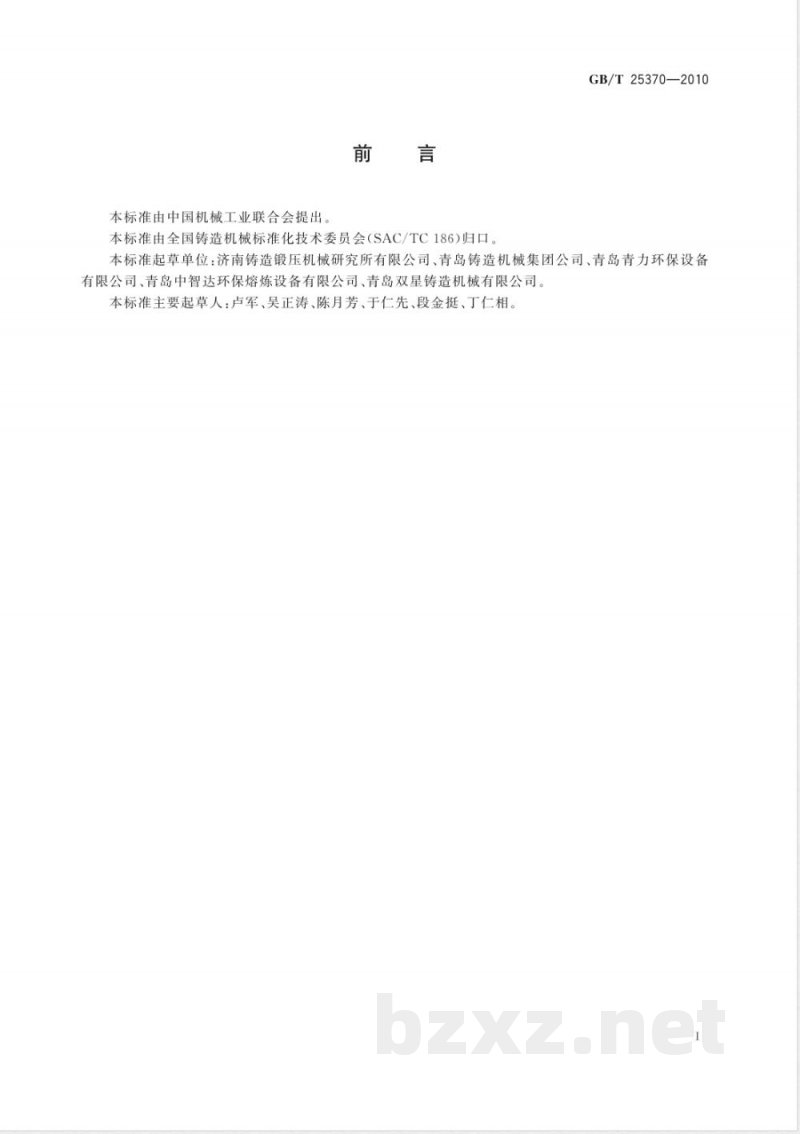

本标准由中国机械工业联合会提出，言
本标准由全国铸造机械标准化技术委员会（SAC/TC186）归口。GB/T25370—2010
本标准起草单位：济南铸造锻压机械研究所有限公司、青岛铸造机械集团公司、青岛青力环保设备有限公司、青岛中智达环保熔炼设备有限公司、青岛双星铸造机械有限公司。本标准主要起草人：卢军、吴正涛、陈月芳、于仁先、段金挺、丁仁相。I

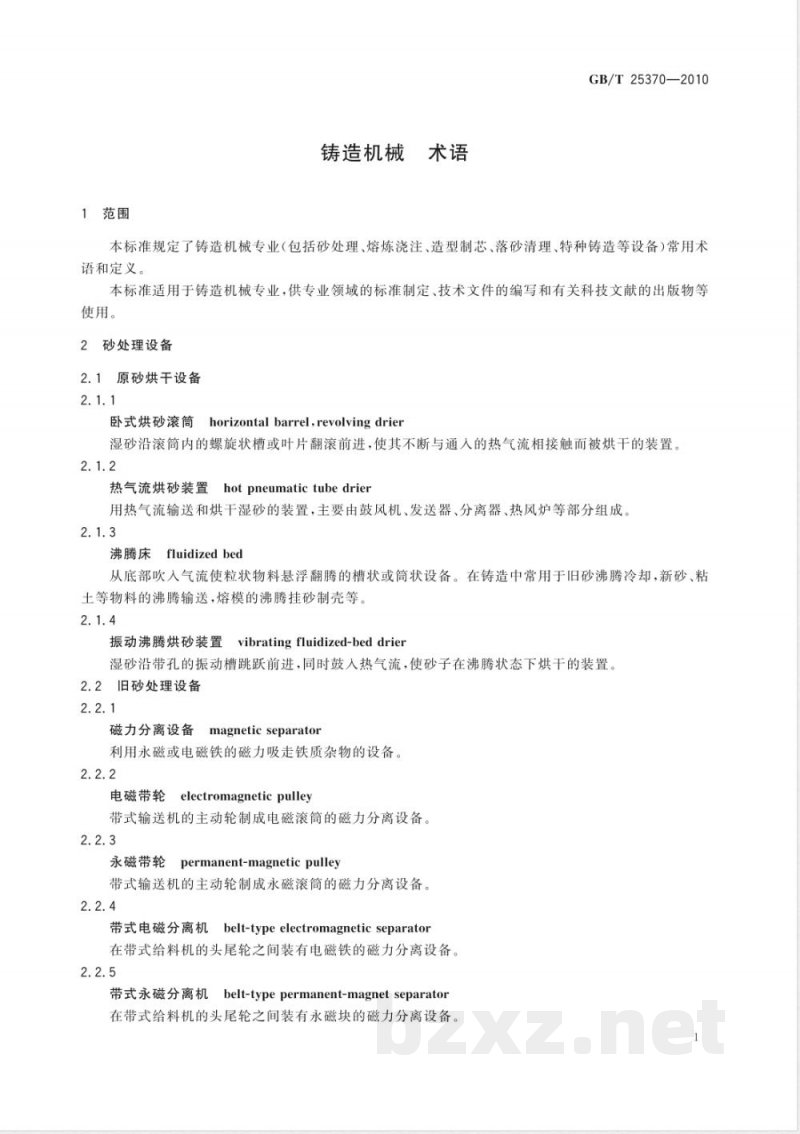

1范围
成术语
铸造机械
GB/T 25370—2010
本标准规定了铸造机械专业（包括砂处理、熔炼浇注、造型制芯、落砂清理、特种铸造等设备）常用术语和定义。
本标准适用于铸造机械专业，供专业领域的标准制定、技术文件的编写和有关科技文献的出版物等使用。
2砂处理设备
2.1原砂烘干设备
卧式烘砂滚筒horizontalbarrel，revolvingdrier湿砂沿滚筒内的螺旋状槽或叶片翻滚前进，使其不断与通人的热气流相接触而被烘干的装置。2.1.2
热气流烘砂装置hotpneumatictubedrier用热气流输送和烘干湿砂的装置，主要由鼓风机、发送器、分离器、热风炉等部分组成。2.1.3
沸腾床fluidized bed
从底部吹入气流使粒状物料悬浮翻腾的槽状或筒状设备。在铸造中常用于旧砂沸腾冷却，新砂、粘土等物料的沸腾输送，熔模的沸腾挂砂制壳等。2.1.4
振动沸腾烘砂装置vibratingfluidized-beddrier湿砂沿带孔的振动槽跳跃前进，同时鼓人热气流，使砂子在沸腾状态下烘干的装置。2.2旧砂处理设备
磁力分离设备
magneticseparator
利用永磁或电磁铁的磁力吸走铁质杂物的设备。2.2.2
电磁带轮electromagneticpulley带式输送机的主动轮制成电磁滚筒的磁力分离设备。2.2.3
永磁带轮
permanent-magneticpulley
带式输送机的主动轮制成永磁滚筒的磁力分离设备。2.2.4
带式电磁分离机belt-typeelectromagnetic separator在带式给料机的头尾轮之间装有电磁铁的磁力分离设备。2.2.5
带式永磁分离机belt-typepermanent-magnetseparator在带式给料机的头尾轮之间装有永磁块的磁力分离设备。GB/T25370—2010
电磁分离滚筒electromagneticdrum旋转的由非磁性材料制成的空心滚筒与筒内固定不动的电磁铁组成的磁力分离设备。2.2.7
permanent-magnet drum
永磁分离滚筒
旋转的由非磁性材料制成的空心滚筒与筒内固定不动的永磁块组成的磁力分离设备。2.2.8
筛砂机riddle
利用一定孔径的筛网通过振动或其他方式去除砂中粗颗粒和杂物的设备。2.2.9
节rotaryscreen
滚筒筛
利用筛网构成的滚筒，在旋转时对筒内的物料进行筛分的机械。2.2.10
滚筒破碎筛drumbreakerscreen
旧砂在旋转滚筒内筛分时兼有破碎砂块作用的筛砂机。2.2.11
振动筛vibratingscreen
筛体支承在弹性机件上，受激振器产生周期变化的激振力，使筛体上的物料进行筛分的机械。2.2.12
节inertial vibrating screen
惯性振动筛
筛体支承或吊挂在弹性机件上，依靠筛体上的偏心轴或双轴机械激振器产生激振力使筛体振动的振动筛，分单轴与双轴两种
希self-centeringvibratingscreen自定中心振动筛
利用带轮偏心或轴承偏心，使带轮的几何中心在振动时保持基本不动的单轴惯性振动筛。2.2.14
直线振动筛straight linevibrating screen筛体由一对振动电机或双轴机械激振器驱动，能作定向振动的振动筛。2.2.15
共振筛
resonancescreen
筛体在接近共振状态下振动的振动筛。2.2.16
摆动筛oscillatingscreen
筛体作往复摇摆运动，使筛体上的物料进行筛分的机械。2.2.17
振动沸腾冷却装置vibratingfluidized-bed cooler热砂沿带孔的振动槽跳跃前进，同时鼓风使砂子在沸腾状态下冷却的装置。2.2.18
冷却提升机cooling elevator
提升并冷却热砂的设备。热砂在提升到顶部后，大部分被挡板阻挡回落，与逆向的冷空气多次接触而逐渐冷却。
双盘冷却机multi-cooler
GB/T 25370—2010
热砂在两个相互贯通的圆盘上，被两组转向相反的刮板搅拌同时鼓风而使其冷却的机械，2.2.20
lcrushing machine,crusher
破碎机
应用机械能将大块物料解体成小块或颗粒的机械2.2.21
颚式破碎机jawcrusher
靠两块颚板在开合的周期运动过程中，挤碎物料的机械。2.2.22
辊式破碎机roll crusher
靠两辊筒转动时的磨擦作用将物料带人辊筒的夹缝中，使物料受到连续挤压而破碎的机械。2.2.23免费标准bzxz.net
锤式破碎机hammermill
物料进人机壳内，受高速旋转的转子上铰接悬挂着许多小锤或耐磨金属叶片的冲击而使物料破碎的机械。
反击式破碎机impactcrusher
物料进人机壳内，受高速旋转的锤头打击和相互撞击，并抛掷到反击板上进一步受到冲击而破碎的机械。
砂块破碎机sandlumpbreaker
利用振动和砂块间的撞击磨擦，对旧砂砂块进行破碎的机械。2.2.26
sandreclamationequipment
旧砂再生设备
通过焚烧、风吹、水洗或机械方法处理旧砂，能接近或达到新砂性能的设备。2.2.27
旧砂干法再生设备drytypesandreclamationequipment采用加热、风吹、机械等方法的旧砂再生设备。2.2.28
旧砂湿法再生设备
wet type sand reclamation equipment采用水洗方法的旧砂再生设备。2.2.29
砂冷却器
sandcooler
使热态再生砂冷却至一定温度的设备。2.3混砂、松砂设备
混砂机sand mixer
使型（芯)砂中各组分均匀混合，并使粘结剂有效地包复在砂粒表面的混制设备。2.3.2
间歇式混砂机batchmixer
加料、混制、卸出型(芯)砂顺序进行的混砂机。3
GB/T25370—2010
连续式混砂机continuousmixer
加料、混制、卸出型(芯)砂同时进行的混砂机。2.3.4
辗轮混砂机rollermixer
由垂直的主轴带动刮板和辗轮在辗盘上旋转进行混砂作业的混砂机。对型（芯)砂中各组分兼有搅拌、辗压和揉搓作用。
辗轮roller
水平轴上装有能转动的轮形部件，混砂时起辗压和揉搓作用。2.3.6
刮板plough，mullerplow
平面或曲面形的零件，混砂时对砂流起搅拌、导向和卸砂的作用。2.3.7
lmulti-mull
双辗盘混砂机
由两个同样盘径的相互贯通的辗轮机构组合成一体的连续式混砂机。2.3.8
轮转子混砂机intensivemixer
由辗轮、刮板和混砂转子在辗盘上进行混砂作业的混砂机。2.3.9
混砂转子（松砂转子）mixingrotor在回转体盘上垂直安装若干根圆棒或叶片的部件，混砂时高速旋转起混合和松散作用。2.3.10
rotatormixer
转子混砂机
由刮板和混砂转子在镶盘上进行混砂作用的混砂机。2.3.11
摆轮混砂机speed-muller
由旋转的圆盘带动的刮板和沿辗盘围圈滚动的摆轮在机体内进行混砂作用的混砂机。2.3.12
centrifugal wheel
垂直轴上装有能水平转动的扁轮形部件，混砂时由于离心力作用摆向侧壁，辗压被刮板抛起的砂流。
叶片混砂机blademixer
由水平轴带动叶片在槽体内旋转搅拌或垂直轴带动叶片在盘上旋转搅拌的混砂机。2.3.14
滚筒混砂机
Lrotarymuller,barrelmixer
由刮板、辗轮和松砂轮等装在旋转的卧式滚筒内进行混砂作业的混砂机。2.3.15
高速涡流混砂机turbodiscmixer，highspeedimpellermixer粘结剂在高速旋转叶片作用下雾化后与砂流混合的混砂机。常用于混制树脂砂。2.3.16
碗形混砂机（球形混砂机）spheroidalbowlmixer，superbowlmixer混砂机壳体为半球形的高速间歇式叶片混砂机。2.3.17
树脂自硬砂混砂机no-bakeresin sandmixer利用叶片搅拌，使树脂均匀包覆在砂粒上的混砂设备。2.3.18
砂温调节器
sandtemperaturemodulator
混砂前使原砂或再生砂的温度控制在一定范围内的装置。2.3.19
粘结剂预热器binderpre-heater对进人混砂机前的粘结剂进行预热到一定范围内使其黏度稳定的装置。2.3.20
松砂机aerator，sandcutter
破碎、松散型砂，降低其容积密度，从而提高型砂性能的设备。2.3.21
梳式松砂机comb-type sand cutterGB/T25370—2010
利用高速旋转的转盘上装有梳子状的撞齿，梳松并将型（芯）砂抛向具有弹性的挡砂条而使型（芯）砂松散的机器。
叶片式松砂机bladeaerator
利用高速旋转的装有辐射叶片的轮子，打松并将型（芯）砂抛向具有弹性的挡砂条而使型（芯）砂松散的机器。
带式松砂机belt-typeaerator
利用高速运行的梳齿皮带，梳松并将型（芯）砂抛向挡帘，而使型（芯）砂松散的机器。2.3.24
轮式松砂机wheel-typeaerator
利用高速旋转的松砂轮，切割、破碎并将型（芯）砂抛向具有弹性的挡砂条而使型（芯）砂松散的机器。
2.4给料、定量设备
给料机（给料器）distributor，mechanicalfeeder连续均匀控制松散物料流量并可作极短距离输送的机械，停止给料时具有闸门作用。2.4.2
带式给料机beltfeeder
利用导料槽出口面积大小和带速来控制松散物料流量的短程带式输送机。2.4.3
振动给料机vibratingfeeder，vibratingdistributor利用激振器产生的激振力，使给料机槽体产生振动，调节槽体倾斜度和振幅来控制松散物料流量的给料机。
GB/T25370—2010
电磁振动给料机electromagneticvibratingfeedern利用电磁振动器产生激振力，使给料机槽体高速振动，调节槽体倾斜度和电磁线圈中电流的大小来控制松散物料流量的给料机
螺旋给料机screwfeeder
改变转速或输送时间来控制粉末或粒状物料流量的给料机。2.4.6
星形给料机rotaryfeeder
利用带有均布叶片的转子在壳体内转动，物料从上口进、下口出的给料机。2.4.7
圆盘给料机diskfeeder，platefeeder在料斗下方依靠绕垂直轴转动的水平圆盘，利用调整套与圆盘的间距大小和刮板的不同导向位置控制松散物料从圆盘上连续均匀卸出的机械。2.4.8
振动给料斗vibratingbindischarger由斗体、活化锥、激振器、弹性元件等组成振动机件，它与料斗弹性连接，在激振器作用下斗体与活化锥产生振动，用其排出料斗内的物料，兼有破拱闸门作用。2.4.9
定量器proportioner
按重力、容积或时间度量控制液体或松散物料的计量装置。2.4.10
lever-typeproportioner
杠杆式定量器
按重力法计量的间歇式定量装置。利用机械衡器中的杠杆秤的作用原理制成的箱式或料斗式的定量器。
grid-typeproportioner
栅格式定量器
按容积法计量的间歇式定量装置。利用一个箱形体的上下口各装有一个固定的和一个可开闭的栅格，来控制松散物料的定量器。2.5气力输送
气力输送装置
pneumatic conveyor
在封闭管道内，利用流动空气输送砂子或松散物料的装置。2.5.2
吸送式气力输送装置suctionconveyor在封闭管道内，依靠低于大气压力的气流输送松散物料的装置。2.5.3
压送式气力输送装置compressedairconveyor在封闭管道内，依靠高于大气压力的压缩空气输送松散物料的装置。2.5.4
airpulseconveyor
脉冲式气力输送装置
压送式气力输送装置。在封闭管道内，将连续的料柱不断切割成料-气间断的柱塞流输送松散物料的装置。
分离器
Fseparator
气力输送中使物料与空气分离的装置。2.5.6
旋风式分离器
cycloneseparator,centrifugalseparator气力输送中利用离心力和物料与器壁的摩擦力使物料与空气分离的装置。2.5.7
容积式分离器
volumeseparaton
GB/T 25370—2010
气力输送中物料通过沉降箱降低气流流速，并依靠固体颗粒本身的重力沉降作用使物料与空气分离的装置。
喉管throat
吸送式气力输送的受料器，能使物料和空气混合、悬浮并被气流加速的零件。2.5.9
discharger
锁气卸料器
吸送式气力输送中装于分离器出口处，既能卸料又能密封的装置。2.5.10
增压器
booster
压送式气力输送中管道压力损失的动力补偿装置。2.5.11
发送器
transporter
压送式气力输送中用压缩空气发送物料的部件。2.6除尘设备
除尘器duster,dust collector,dust arrester分离气体中粉尘的设备。
drydustremover
于法除尘器
利用重力、离心力、电力和过滤等方法分离气体中粉尘的设备。2.6.3
湿法除尘器
wetdustarrester,wet cap collecton利用水或其他液体与含尘气流相互接触而分离粉尘的设备。3熔炼浇注设备
3.1熔炼、加料、配料设备
冲天炉
cupola
以生铁和（或)废钢铁为金属炉料的竖式圆筒形化铁炉，金属与燃料直接接触，从风口鼓风助燃能连续熔化。
大间距双排风口冲天炉
spacious twin-tuyeres cupola, twin-wind blast system cupola风口为两排，风口排距为炉膛直径0.8倍～1.0倍的冲天炉。7
