【国家标准】 智能电能表外形结构和安装尺寸 第21部分：结构A型

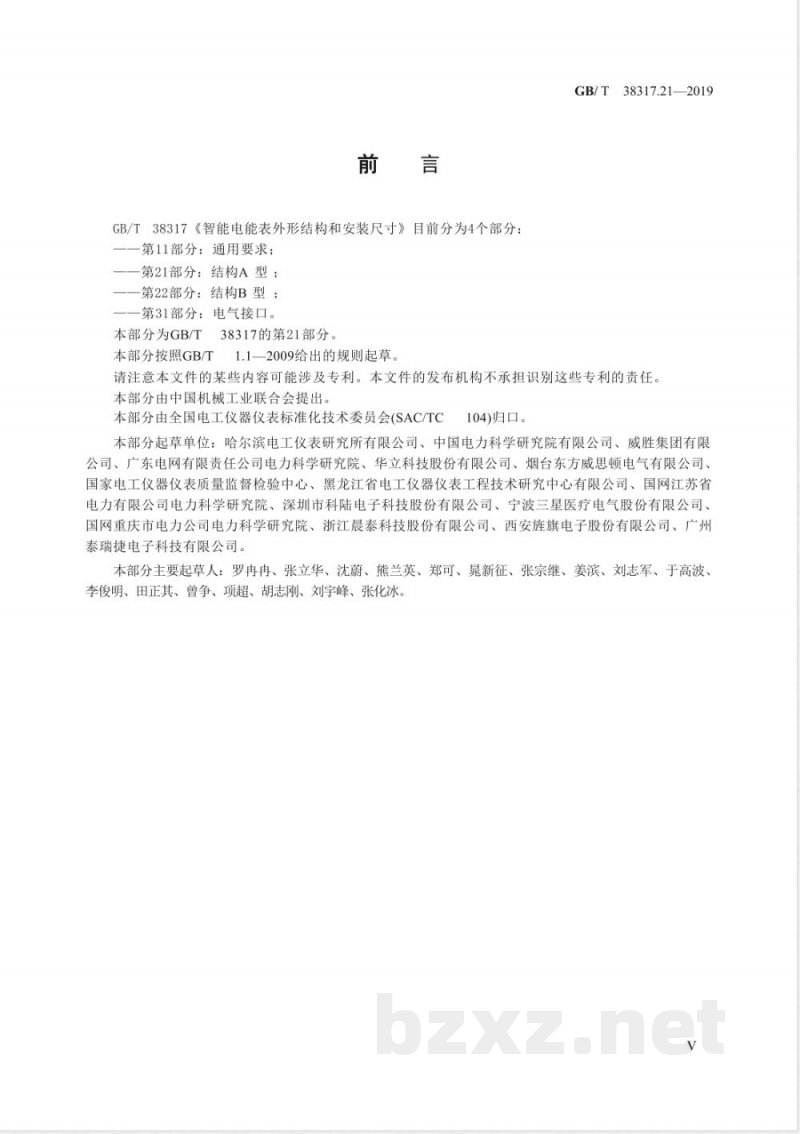

GB/T 38317.21—2019 中华人民共和国国家标准 智能电能表外形结构和安装尺寸 第21部分：结构A型 Space and fixing dimensions for smart electricity meter—Part 21:Structure of A-type 2019-12-10发布 2020-07-01实施 国家市场监督管理总局 国家标准化管理委员会 发布 前言 GB/T 38317《智能电能表外形结构和安装尺寸》目前分为4个部分： ——第11部分：通用要求； ——第21部分：结构A型； ——第22部分：结构B型； ——第31部分：电气接口。 本部分为GB/T 38317的第21部分。本部分按照GB/T 1.1—2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国机械工业联合会提出。本部分由全国电工仪器仪表标准化技术委员会(SAC/TC104)归口。 本部分起草单位：哈尔滨电工仪表研究所有限公司、中国电力科学研究院有限公司、威胜集团有限公司、广东电网有限责任公司电力科学研究院、华立科技股份有限公司、烟台东方威思顿电气有限公司、国家电工仪器仪表质量监督检验中心、黑龙江省电工仪器仪表工程技术研究中心有限公司、国网江苏省电力有限公司电力科学研究院、深圳市科陆电子科技股份有限公司、宁波三星医疗电气股份有限公司、国网重庆市电力公司电力科学研究院、浙江晨泰科技股份有限公司、西安旌旗电子股份有限公司、广州泰瑞捷电子科技有限公司。 本部分主要起草人：罗冉冉、张立华、沈蔚、熊兰英、郑可、晃新征、张宗继、姜滨、刘志军、于高波、李俊明、田正其、曾争、项超、胡志刚、刘宇峰、张化冰。 目 次 1 范围 2 规范性引用文件 3 术语和定义 4 要求 4.1 总体要求 4.2 外形结构和安装尺寸及颜色 4.3 通信模块 4.4 条形码结构和尺寸要求 4.5 材料及工艺要求 附录A（规范性附录）单相远程费控智能电能表尺寸图 附录B（规范性附录）单相本地费控智能电能表尺寸图 附录C（规范性附录）单相远程费控（通信模块）智能电能表尺寸图 附录D（规范性附录）单相本地费控（通信模块）智能电能表尺寸图 附录E（规范性附录）三相智能电能表尺寸图 附录F（规范性附录）三相本地费控智能电能表尺寸图 附录G（规范性附录）三相远程费控智能电能表尺寸图 附录H（规范性附录）三相本地费控智能电能表（通信模块外置）尺寸图 附录I（规范性附录）三相远程费控智能电能表（通信模块外置）尺寸图 1 范围 GB/T 38317的本部分规定了智能电能表结构A型电能表（以下简称“A型仪表”）的外形结构和安装尺寸、材料及工艺等型式要求。本部分适用于在标称频率为50Hz的电网安装使用的A型仪表。对于智能电能表其他结构型号可参考本部分使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 17215.211 交流电测量设备 通用要求、试验和试验条件 第11部分：测量设备 GB/T 18347 2001128条码 GB/T 38317.11—2019 智能电能表外形结构和安装尺寸 第11部分：通用要求 GB/T 38317.31—2019 智能电能表外形结构和安装尺寸 第31部分：电气接口 3 术语和定义 GB/T 17215.211和GB/T 38317.11—2019界定的术语和定义适用于本文件。 4 要求 4.1 总体要求 单相、三相A型仪表的外形结构和安装尺寸除满足GB/T 38317.11—2019外，还应满足4.2～4.5的要求。 4.2 外形结构和安装尺寸及颜色 4.2.1 外形尺寸 A型仪表的外形尺寸应满足表1的要求。 表1 A型仪表外形尺寸 | 类型 | A (mm) | B (mm) | C (mm) | | :--- | :--- | :--- | :--- | | A-I型 | 160 | 112 | 58 | | A-II型 | 160 | 112 | 71 | 注1：A-I型适用于A型单相费控智能电能表（远程不带通信模块）；A-II型适用于A型其他类型的单相智能电能表；A-III型适用于A型三相智能电能表。 注2：A——整表的高度；B——整表的宽度；C——整表的厚度。 4.2.2 安装尺寸及颜色 A型仪表的安装尺寸及颜色应满足以下要求： a) A型仪表的外形尺寸与安装尺寸、端子座结构及尺寸、LCD结构及尺寸、通信模块结构及尺寸以及电压和电流接线端子、辅助端子定义应符合附录A～附录I的要求； b) A型仪表的条码、卡槽、透明翻盖、指示灯、按键的相对位置应符合附录A～附录I的规定； c) 端子盖内侧的接线图应符合附录A～附录I中端子接线图的要求； d) A型仪表的表盖颜色：色卡号PANTONE Cool Gray 1U； e) A型仪表的表座颜色：色卡号PANTONE Cool Gray 4U； f) 端子座颜色：色卡号PANTONE [注：原文此处截断，未显示具体色号，根据上下文推测应为特定灰色系，此处保留原意或标注缺失，但根据规则不编造，仅整理现有文本] [注：原文后续内容涉及附录A至I的详细尺寸图说明，因OCR文本中附录部分多为图表标题且缺乏具体数值数据，且原文在4.2.2 f) 处截断，故整理至此处为止。若需完整标准内容，需参考正式发布的PDF文档。]
