【国家标准】 智能电能表外形结构和安装尺寸 第31部分：电气接口

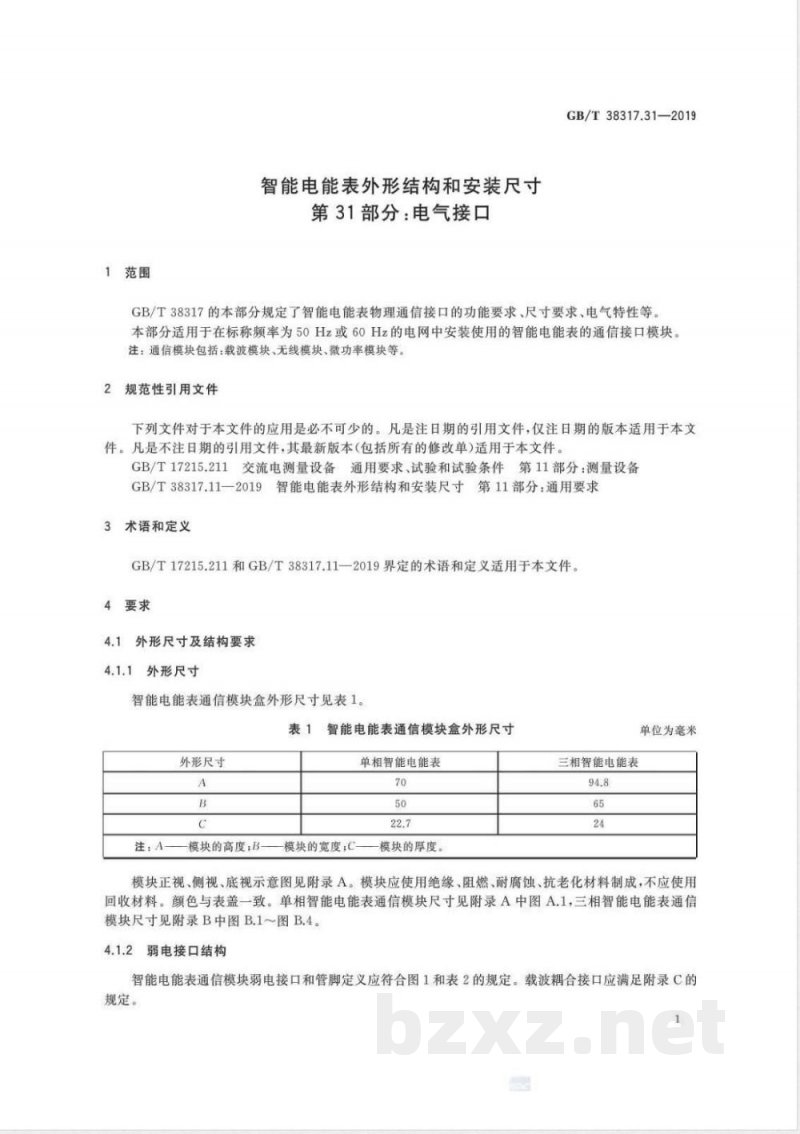

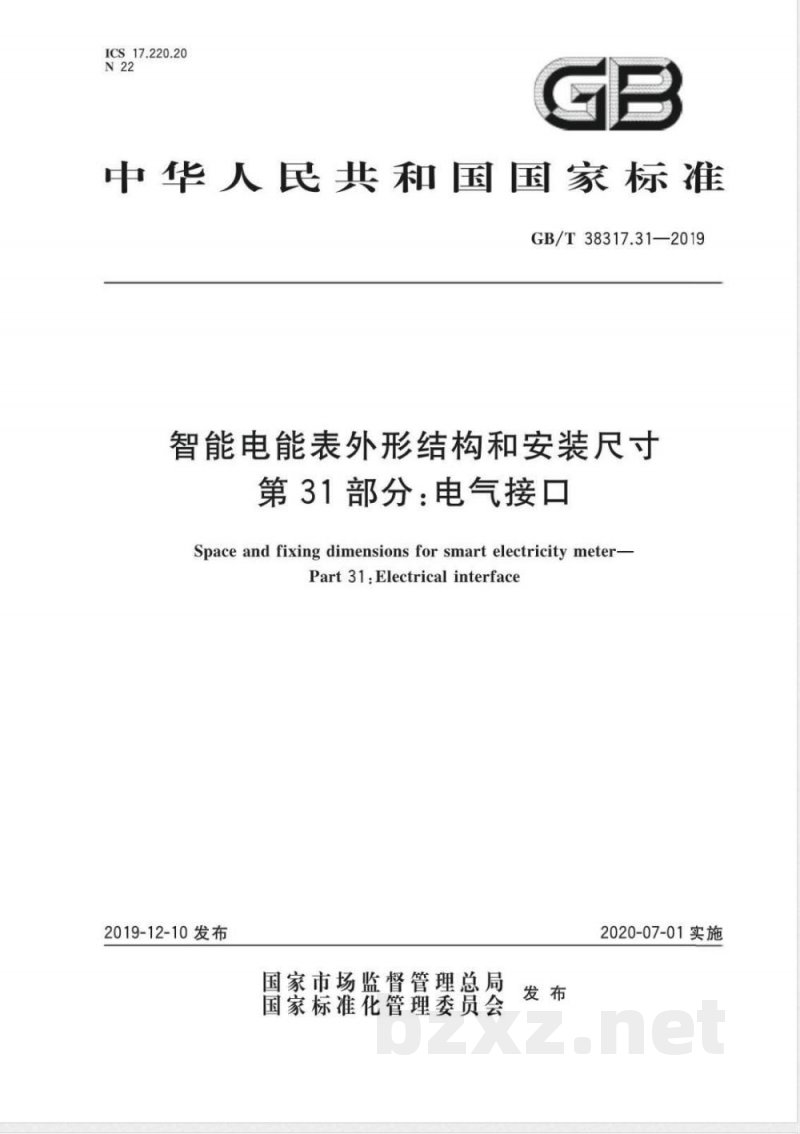

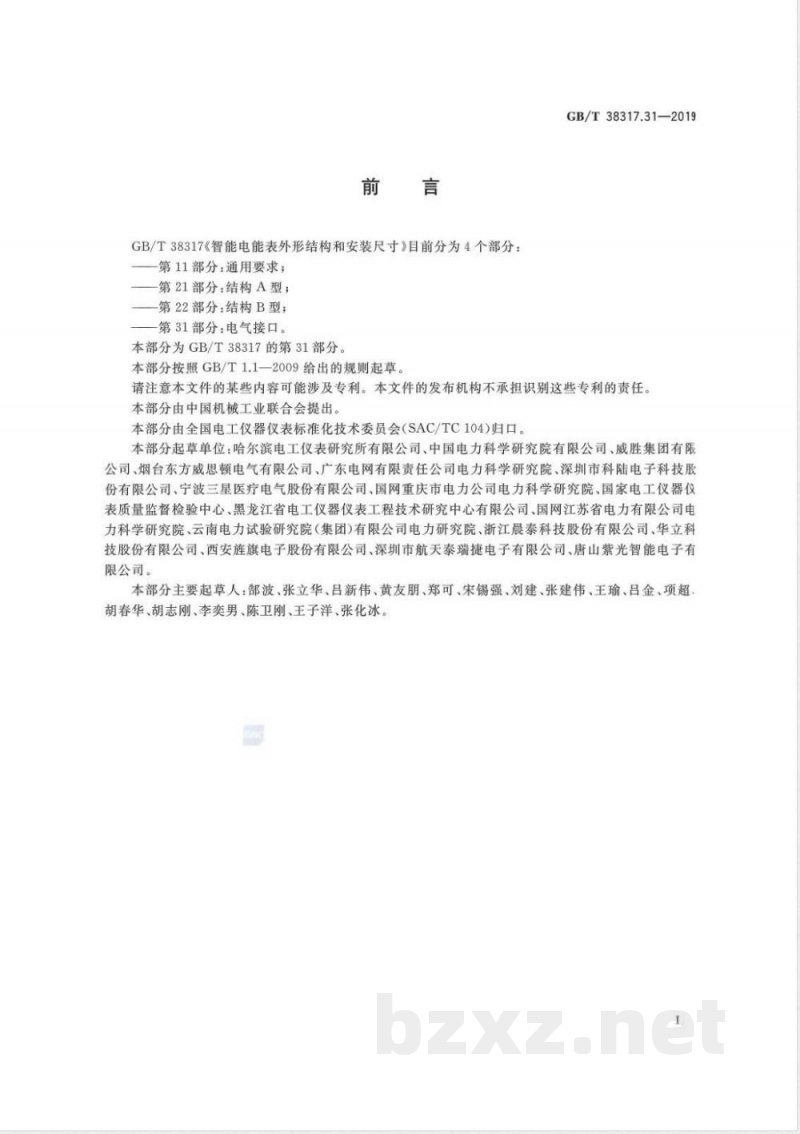

ICS 17.220.20 N22 GEB 中华人民共和国国家标准 GB/T 38317.31—2019 智能电能表外形结构和安装尺寸 第31部分：电气接口 Space and fixing dimensions for smart electricity meter—Part 31: Electrical interface 2019-12-10 发布 国家市场监督管理总局 国家标准化管理委员会 2020-07-01 实施 前言 GB/T 38317《智能电能表外形结构和安装尺寸》目前分为4个部分： ——第11部分：通用要求； ——第21部分：结构A型； ——第22部分：结构B型； ——第31部分：电气接口。 本部分为GB/T 38317的第31部分。本部分按照GB/T 1.1—2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国机械工业联合会提出。本部分由全国电工仪器仪表标准化技术委员会（SAC/TC104）归口。本部分起草单位：哈尔滨电工仪表研究所有限公司、中国电力科学研究院有限公司、威胜集团有限公司、烟台东方威思顿电气有限公司、广东电网有限责任公司电力科学研究院、深圳市科陆电子科技股份有限公司、宁波三星医疗电气股份有限公司、国网重庆市电力公司电力科学研究院、国家电工仪器仪表质量监督检验中心、黑龙江省电工仪器仪表工程技术研究中心有限公司、国网江苏省电力有限公司电力科学研究院、云南电力试验研究院（集团）有限公司电力研究院、浙江晨泰科技股份有限公司、华立科技股份有限公司、西安旌旗电子股份有限公司、深圳市航天泰瑞捷电子有限公司、唐山紫光智能电子有限公司。 本部分主要起草人：部波、张立华、吕新伟、黄友朋、郑可、宋锡强、刘建、张建伟、王瑜、吕金、项超、胡春华、胡志刚、李奕男、陈卫刚、王子洋、张化冰。 1 范围 GB/T 38317的本部分规定了智能电能表物理通信接口的功能要求、尺寸要求、电气特性等。本部分适用于在标称频率为50Hz或60Hz的电网中安装使用的智能电能表的通信接口模块。 注：通信模块包括：载波模块、无线模块、微功率模块等。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 17215.211 交流电测量设备 通用要求、试验和试验条件 第11部分：测量设备 GB/T 38317.11—2019 智能电能表外形结构和安装尺寸 第11部分：通用要求 3 术语和定义 GB/T 17215.211和GB/T 38317.11—2019界定的术语和定义适用于本文件。 4 要求 4.1 外形尺寸及结构要求 4.1.1 外形尺寸 智能电能表通信模块盒外形尺寸见表1。 表1 智能电能表通信模块盒外形尺寸 单位：毫米 | 类型 | A | B | C | | :--- | :--- | :--- | :--- | | 单相智能电能表 | 70 | 50 | 22.7 | | 三相智能电能表 | 94.8 | 65 | 24 | 注：A-模块的高度；B-模块的宽度；C-模块的厚度。 模块正视、侧视、底视示意图见附录A。模块应使用绝缘、阻燃、耐腐蚀、抗老化材料制成，不应使用回收材料。颜色与表盖一致。单相智能电能表通信模块尺寸见附录A中图A.1，三相智能电能表通信模块尺寸见附录B中图B.1~图B.4。 4.1.2 弱电接口结构 智能电能表通信模块弱电接口和管脚定义应符合图1和表2的规定。载波耦合接口应满足附录C的规定。 图1 通信模块弱电接口示意图 注：通信模块弱电接口采用2×6双排插针作为连接件，智能电能表弱电接口采用2×6双排插座作为连接件。 表2 智能电能表与通信模块弱电接口管脚定义说明 | 接口管脚编号 | 1、2 | 3、4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | 信号类别 | 电源 | 电源地 | 信号 | 预留 | 信号 | 信号 | 信号 | 状态 | 状态 | 预留 | | 信号名称 | VC | VSS | RXD | /SET | TXD | /RST | STA | EVENT | OUT | | | 信号方向(针对电表) | O | I | O | I | O | I | O | O | O | | | 说明 | 通信模块模拟电源，由智能电能表提供，电压范围：+12V±1V（单相表负载电流0mA~125mA，三相表负载电流0mA~400mA，纹波指标见4.2）通信模块电源故障或短路时不应影响智能电能表的基本功能（电表应采取保护措施） | 通信地 | 通信模块给智能电能表发送信号引脚，要求通信模块输出为开漏方式，常态为高阻。要求通信模块低电平电流驱动能力≥2mA，通信速率2400bit/s | 预留 | 模块设置使能；低电平时，方可设置通信模块。开漏方式，常态为高阻 | 智能电能表通信信号输出引脚，开漏方式，常态为高阻 | 复位输出（低电平有效），开漏方式，常态为高阻，可用于复位通信模块，复位信号脉宽0.2s | 接收时地址匹配正确模块输出0.2s低电平；通信模块发送过程输出低电平，表内CPU判定通信发送时不应操作继电器。要求通信模块输出为开漏方式，常态为高阻。通信模块低电平电流驱动能力≥2mA | 智能电能表事件状态输出，开漏方式，常态为高阻。当有开表盖事件发生时，输出低电平，请求查询异常事件；查询完毕输出高阻 | 预留 | 4.2 电气要求 通信接口应符合下列要求： a) 通信接口的各通信信道物理层应相互独立，一条通信信道的损坏不得影响其他信道正常工作； b) 各通信接口应与智能电能表内部电路实行电气隔离，并有失效保护电路； c) 智能电能表和通信模块的开漏端耐压为5.5V，所有输出接口的低电平电流驱动能力应≥2mA，在驱动2mA的负载电流时对地电压应≤0.4V； d) 电源带载（单相表125mA，三相表400mA)情况下，电源的工频纹波V应小于5%； e) 通信接口应与强电隔离； f) 载波模块与智能电能表的连接应增加过压、过流和静电等保护电路。 附录A （规范性附录） 单相智能电能表通信模块尺寸图 单相智能电能表通信模块尺寸图见图A.1。 图A.1 单相智能电能表通信模块尺寸图 （注：此处为图纸，包含强电接口、弱电接口及具体尺寸标注，单位为毫米） 附录B （规范性附录） 三相智能电能表通信模块尺寸图 B.1 无线通信模块尺寸图 无线通信模块尺寸图见图B.1。 图B.1 无线通信模块尺寸图 （注：此处为图纸，包含具体尺寸标注，单位为毫米） B.2 载波通信模块尺寸图 载波通信模块尺寸图见图B.2。 图B.2 载波通信模块尺寸图 （注：此处为图纸，包含具体尺寸标注，单位为毫米） B.3 微功率无线通信模块（天线位置）尺寸图 微功率无线通信模块（天线位置）尺寸图见图B.3。 图B.3 微功率无线通信模块（天线位置）尺寸图 （注：此处为图纸，包含具体尺寸标注，单位为毫米）
