【国家标准】 静止式直流电能表

ICS17.220.20
中华人民共和国国家标准
GB/T33708—2017
静止式直流电能表
Staticmeterfordirectcurrentenergy2017-05-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2017-12-01实施

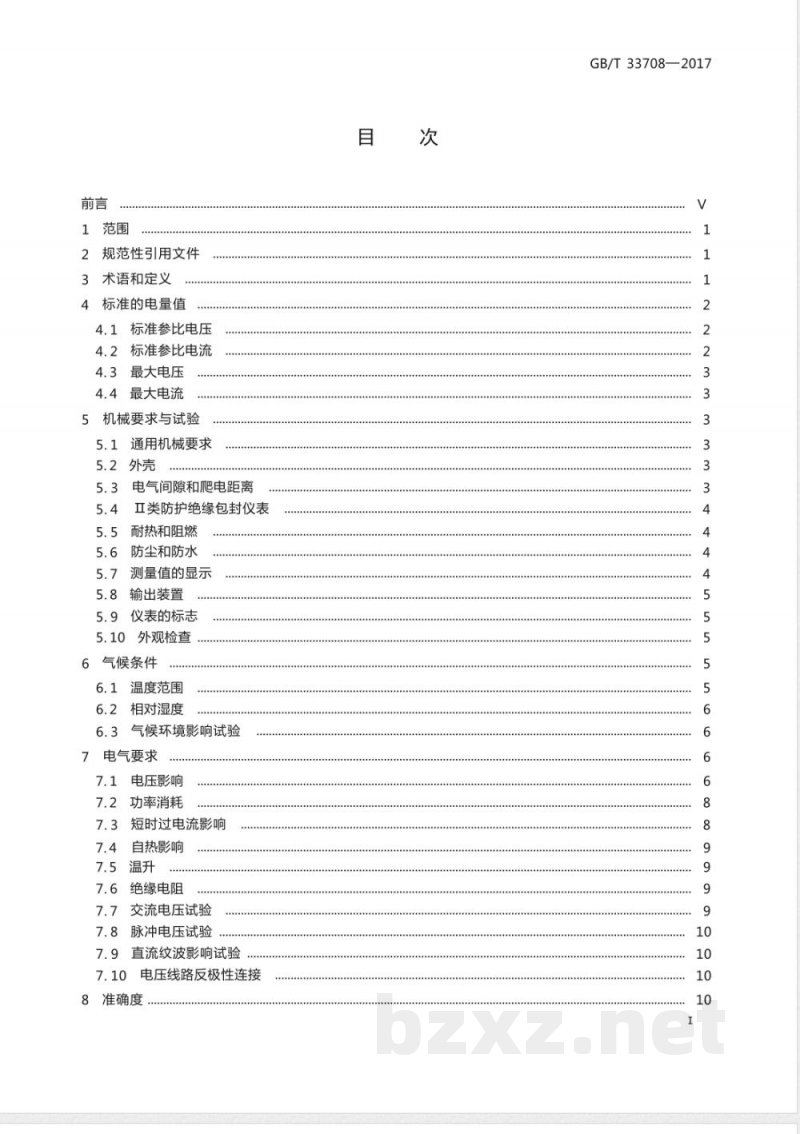

1范围
2规范性引用文件
3术语和定义
4标准的电量值
4.1标准参比电压
4.2标准参比电流
4.3最大电压
4.4最大电流
5机械要求与试验
5.1通用机械要求
电气间隙和爬电距离
五类防护绝缘包封仪表
5.5耐热和阻燃
5.6防尘和防水
测量值的显示
5.8输出装置
仪表的标志
5.10外观检查
6气候条件
6.1温度范围
相对湿度
6.3气候环境影响试验
7电气要求
7.1电压影响
7.2功率消耗
7.3短时过电流影响
自热影响
7.5温升
7.6绝缘电阻
7.7交流电压试验
7.8脉冲电压试验
7.9直流纹波影响试验
7.10电压线路反极性连接
8准确度
GB/T33708—2017
GB/T33708—2017
8.1试验参比条件
8.2基本误差
8.3参比电压下的基本误差限值
8.4参比电流下的基本误差限值免费标准下载网bzxz
8.5影响量引起的误差改变
8.6起动和潜动
8.7仪表常数
8.8时钟计时误差
8.9供电电源电压变化
电磁兼容性(EMC)
9.1无线电干扰抑制
9.2快速瞬变脉冲群抗扰度试验
9.3射频电磁场辐射抗扰度试验
9.4射频场感应的传导骚扰抗扰度试验9.5静电放电抗扰度试验
9.6浪涌抗扰度试验
9.7外部恒定磁感应影响试验
9.8外部工频磁场影响试验
10数据安全性
11检验规则
11.1出厂检验
11.2型式检验
12包装、贮存和运输
试验项目与顺序
附录A（资料性附录）
附录B(规范性附录)
电压暂降和短时中断影响的试验电压波形交流供电电源AU=100%，1s的电压中断交流供电电源△U=100%，额定频率一个周期的电压中断交流供电电源△U=50%，1min的电压暂降直流供电电源△U=100%，1s的电压中断直流供电电源△U=100%，0.3s的电压中断直流供电电源△U=60%，1s的电压暂降标准的参比电压
标准的参比电流
表3电气间隙
表4爬电距离
表5温度范围
相对湿度
测量电压范围
交流试验电压

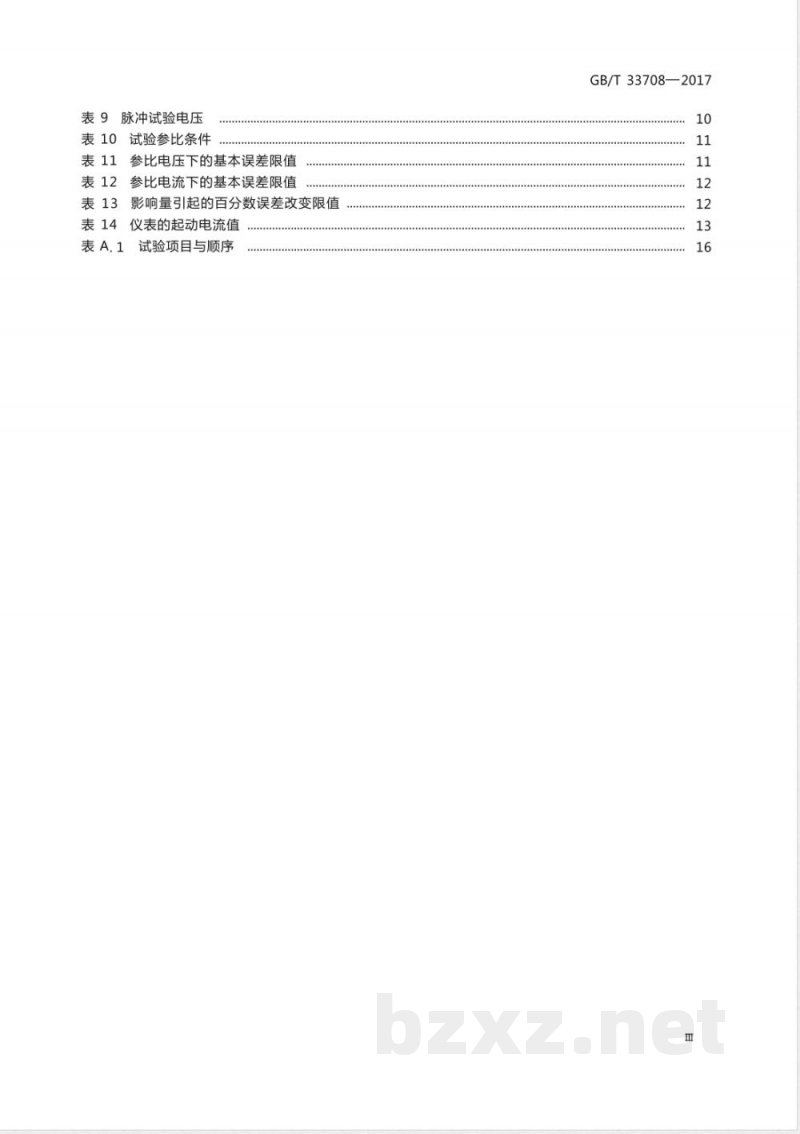

表9脉冲试验电压
表10试验参比条件
表11参比电压下的基本误差限值表12参比电流下的基本误差限值表13影响量引起的百分数误差改变限值表14仪表的起动电流值
表A.1试验项目与顺序
GB/T33708—2017
本标准按照GB/T1.1一2009给出的规则起草。GB/T33708—2017
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国机械工业联合会提出。本标准由全国电工仪器仪表标准化技术委员会（SAC/TC104)归口。本标准起草单位：哈尔滨电工仪表研究所、广东电网有限责任公司电力科学研究院、深圳市星龙科技股份有限公司、深圳市航天泰瑞捷电子有限公司、深圳市科陆电子科技股份有限公司、河南许继仪表有限公司、国网山东省电力公司电力科学研究院、华立科技股份有限公司、湖南省计量检测研究院、威胜集团有限公司、中国电力科学研究院、烟台东方威思顿电气股份有限公司、南方电网科学研究院、山东省计量科学研究院、国网上海市电力公司电力科学研究院、国网冀北电力有限公司电力科学研究院、漳州科能电器有限公司、中国电工仪器仪表质量监督检验中心、上海贝岭股份有限公司、杭州百富电子技术有限公司、上海金陵智能电表有限公司、国网重庆市电力公司电力科学研究院、宁波三星医疗电气股份有限公司、钜泉光电科技(上海)股份有限公司、德力西集团仪器仪表有限公司、宁波伟吉电力科技有限公司、南京祥绿能源科技有限公司、云南电网有限责任公司电力科学研究院、浙江晨泰科技股份有限公司。
本标准主要起草人赵伟、李万宏、章登清、黄建钟、陈波、都正周、徐民、宋锡强、罗玉荣、李庆先、李先怀、林繁涛、刘志军、肖勇、陈闻新、杜艳、杨梅、朱彬若、周丽霞、许惠锋、邵凤云、费宇航、韩东、伍伟缨、丁恒春、欧习洋、胡志刚、郑文昌、王央龙、吴伟宗、何军焘、曹敏、项超。>
1范围
静止式直流电能表
GB/T33708—2017
本标准规定了静止式直流电能表（以下简称仪表）的术语、要求、试验方法和检验规则。本标准仅适用于新制造的输入电压不超过1000V的仪表。本标准不适用于下列情况：
一输入电压超过1000V;
一直流标准表；
一便携式仪表。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T4798.1一2005电工电子产品应用环境条件第1部分：贮存GB/T4798.2一2008电工电子产品应用环境条件第2部分：运输GB/T13384一2008机电产品包装通用技术条件GB/T16935.1一2008低压系统内设备的绝缘配合第1部分：原理、要求和试验
GB/T17215.211一2006交流电测量设备通用要求、试验和试验条件第11部分：测量设备GB/T17215.301一2007多功能电能表特殊要求GB/T17215.321一2008交流电测量设备特殊要求第21部分：静止式有功电能表(1级和2级）
3交流测量
GB/T17215.421—2008
费率和负荷控制第21部分：时间开关的特殊要求GB/T17626.11—2008电磁兼容试验和测量技术试验
GB/T17626.29—2006
电磁兼容
电压变化的抗扰度试验
电压暂降、短时中断和电压变化的抗扰度直流电源输入端口电压暂降、短时中断和试验和测量技术
GB/T17627.1一1998低压电气设备的高电压试验技术第一部分：定义和试验要求QC/T413一2002汽车电气设备基本技术条件交第1部分：通用要求(Safetyre-IEC61010-1:2010测量、控制和实验室用电气设备的安全要求quirementsforelectricalequipmentformeasurement, control,and laboratory use-Partl:Generalrequirements）
3术语和定义
下列术语和定义适用于本文件。3.1
静止式直流电能表
staticmeterfordirectcurrentenergy由直流电流(或代表直流电流的电压)和直流电压作用于固态(电子)元件而产生与被测电能成正比1
GB/T33708—2017
输出的电能表。
注：按照接入方式可分为直接接入式仪表和间接接入式仪表两类。3.2
直接接入式直流电能表directconnectedmeter(电压及电流的)测量元件直接连接到被测直流线路中的仪表。3.3
间接接入式直流电能表indirectconnectedmeter(电压或电流的）测量元件经一个或多变换装置接入被测直流线路的仪表。注1：变换装置可以是直流变送器、互感器、分压器或分流器中的一种，也可以是其组合应用。注2：间接接入式直流电能表可分为以下三种仪表：电压间接接入式仪表，电流间接接入式仪表，以及电压和电流均为间接接入的全间接接入式仪表。3.4
直流纹波因数
DCripplefactor
脉动直流电量的峰值和谷值之差的一半对该直流电量平均值之比。[GB/T2900.33—2004,定义551-17-29]4标准的电量值
4.1标准参比电压
电压直接接入仪表(含“直接接入式仪表和“电流间接接入式仪表”)和电压间接接入仪表(含“电压间接接入式仪表”和\全间接接入式仪表”)的标准参比电压见表1。表1标准的参比电压
仪表类别
电压直接接入(U）a
电压间接接入(Un）b
aU。表示电压直接接入仪表的参比电压。bU，表示电压间接接入仪表的参比电压4.2标准参比电流
标准值
60、100、400、700
2、4 100
例外值
5、6、 8、10、12
电流直接接入仪表(含“直接接入式仪表”和“电压间接接入式仪表”)和电流间接接入仪表(含“电流间接接入式仪表”和“全间接接入式仪表”)的标准参比电流见表2表2标准的参比电流
仪表类别
电流直接接入（I）a
电流间接接入（I.）b
aI表示电流直接接入仪表的参比电流。bI表示电流间接接入仪表的参比电流。标准值
10A、20A、50A
10mA、20mA、100mA
例外值
5mA、500mA、1000mA
电压型c:75mV、2V、4V
电压型输入的电流间接接入仪表宜将输入电压折算到电流标准值后进行功率计算！2
4.3最大电压
仪表最大电压Umax宜取参比电压的1.15倍。4.4最大电流
仪表最大电流Imax宜取参比电流的1.2倍。5机械要求与试验
5.1通用机械要求
仪表的机械要求应符合GB/T17215.211一2006中5.1的规定。车载仪表还应符合QC/T413一2002的规定。5.2外壳
5.2.1要求
仪表外壳应符合以下要求：
GB/T33708—2017
一仪表外壳应能被封印，只有在破坏封印后，才有可能触及仪表内部部件或拆下表盖；一仪表外壳在出现非永久性变形时，应能保证不妨碍仪表正常工作；一若仪表外壳全部或部分由金属材料制成，除非另有规定，应提供保护接地端子；一仪表应提供用于抄读或观察的窗口，窗口应由透明材料制成；一仪表的端子应满足5.3规定的电气间隙与爬电距离的要求；一仪表外壳的机械强度应符合5.2.2试验的要求。5.2.2试验
5.2.2.1弹簧锤试验
应符合GB/T17215.211一2006中5.2.2.1的规定5.2.2.2冲击试验
应符合GB/T17215.211—2006中5.2.2.2的规定。5.2.2.3振动试验
非车载仪表应符合GB/T17215.211一2006中5.2.2.3的规定。车载仪表按QC/T413一2002中3.12、4.12的规定进行试验，试验后仪表应无损坏且无信息改变，并能正常工作。
5.3电气间隙和爬电距离
仪表的电气间隙与爬电距离应符合表3和表4的规定。仪表使用场所的过电压类别的确定按GB/T16935.1一2008中4.3.3.2的规定。3
GB/T33708—2017
U≤150v
150V300v600V海拔2000m及以下
(倍增系数1.0）
表3电气间隙
电气间隙
海拔2001m~3000m海拔3001m~4000m海拔4001m~5000m(倍增系数1.14)
注1：表中数值根据IEC61010-1:2010的表3计算得出。注2:表中数据取过电压类别IV(见IEC61010-1:2010,表K.4)。表4爬电距离
U≤150v
150V300V600V注1：仪表工作环境取污染等级3(见IEC61010-1:2010,表K.4)。注2：材料取材料组Ⅲb(见IEC61010-1:2010.6.7.1.3)5.4Ⅱ类防护绝缘包封仪表
应符合GB/T17215.211一2006中5.7的规定。5.5耐热和阻燃
应符合GB/T17215.211一2006中5.8的规定。5.6防尘和防水
非车载仪表应符合GB/T17215.211一2006中5.9的规定。(倍增系数1.29)
爬电距离
(倍增系数1.48)
车载仪表应符合QC/T413一2002中3.6的规定，并按QC/T413一2002中4.6进行试验。5.7测量值的显示
信息量应能通过电子显示装置显示（仪表未通电时，可不显示）。仪表内部数据的保存时间应不少于13个月。
测量值的基本显示单位为瓦时(Wh）、干瓦时(kWh)或兆瓦时(MWh）。仪表应从零开始连续记录并显示至少9500h的电能量（相应于最大电压Umax和最大电流Imax时）。在使用期间，应不能设置累积电能量值。除数据计量自然溢出复零外，不得有其他任何形式的复零操作。
5.8输出装置
计量脉冲输出应符合GB/T17215.211一2006中5.11的规定。5.9仪表的标志
仪表应有下列标志：
制造商名称或注册商标；
仪表名称和型号；
仪表制造的年份和顺序号；
仪表制造依据的产品标准号；
制造计量器具许可证编号及标志；准确度等级指数；
供电电源类型(AC或DC)及额定电压：参比电压；
参比电流；
端子标记及接线图；
仪表常数；
参比温度(不是23℃时，应标出）；Ⅱ类防护绝缘包封的仪表，应加双方框符号回；保护接地端子标识（若有）。
GB/T33708—2017
注：对于直接接入式直流电能表，应标注参比电压、参比电流和最大电流；对于间接接入式直流电能表，应标注参比电压、参比电流或参比电流对应的转化电压。5.10
外观检查
仪表的外观不应有明显的损伤，标记清晰，封印完整。检查时有下列缺陷之一的仪表判定为外观不合格：a)
外壳不符合5.2.1的要求；
标志不符合5.9的要求；
显示不清晰，液晶或数码显示器缺少笔画、断码，存在指示灯不亮等现象；d)
无封印或封印破损。
6气候条件
6.1温度范围
非车载仪表的温度范围见表5。
车载仪表应符合QC/T413一2002中3.1.3的规定。表5温度范围
安装方式
规定的工作范围
极限工作范围
储存和运输极限范围
注：特殊地区由供需双方商议确定。户内式
-10℃~45℃
-25℃~55℃
-25℃~70℃
户外式
25℃~55℃
-40℃~70℃
- 40℃~70℃
GB/T 33708—2017
6.2相对湿度
仪表应承受表6规定的气候条件。温度和湿度组合的试验见6.3.4。表 6相对湿度
年平均
30天(这些天在一年中以自然方式分布)在其他天偶然出现
环境温度和相对湿度的关系，见GB/T17215.211一2006，附录A。6.3气候环境影响试验
6.3.1高温试验
非车载仪表应符合GB/T17215.211一2006中6.3.1的规定。<75%
车载仪表应符合QC/T413一2002中3.10.2的规定，并按QC/T413一2002中4.10.2进行试验。6.3.2低温试验
非车载仪表应符合GB/T17215.211一2006中6.3.2的规定。车载仪表应符合QC/T413—2002中3.10.1的规定，并按QC/T413—2002中4.10.1进行试验。6.3.3温度变化试验
车载仪表应符合QC/T413一2002中3.10.3的规定，并按QC/T413一2002中4.10.3进行试验。6.3.4交变湿热试验
非车载仪表应符合GB/T17215.211一2006中6.3.3的规定。车载仪表应符合QC/T413—2002中3.11的规定，并按QC/T413—一2002中4.11进行试验。6.3.5阳光辐射防护
户外用仪表应符合GB/T17215.211一2006中6.3.4的规定。7电气要求
7.1电压影响
7.1.1测量电压范围
仪表测量电压范围见表7。
表7测量电压范围
测量电压范围
规定范围
扩展范围
电压直接接入
0.4Ub~ 1.1Ub
0.1Ub~1.15Ub
0.9Ub~1.1U
0.8Ub~1.15Ub
电压间接接入
0.9Un~1.1U,
0.1Un~1.15Un
注：A类为由独立电源供电的仪表;B类为由电压测量线路供电的仪表。6
0.9Un~1.1U,
0.8Un~1.15U.
