ICS 17.220.20

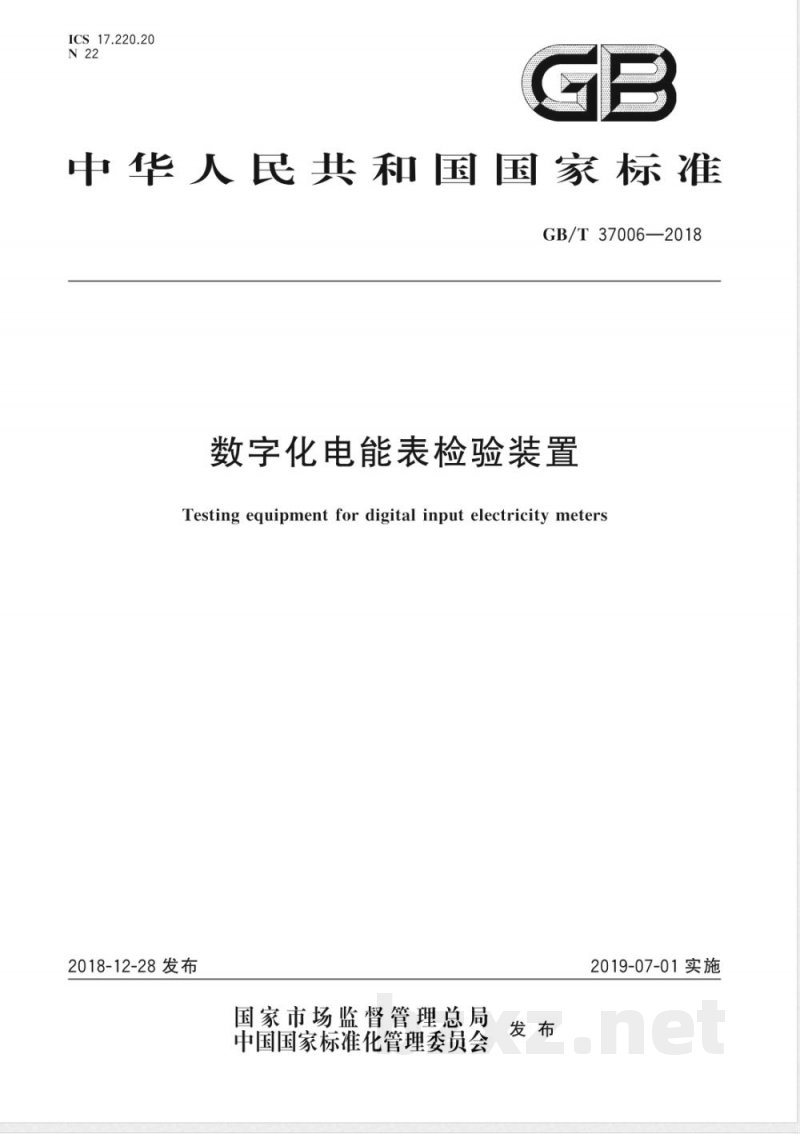

中华人民共和国国家标准
GB/T37006—2018
数字化电能表检验装置
Testing equipment for digital input electricity meters2018-12-28发布
国家市场监督管理总局
中国国家标准化管理委员会
2019-07-01实施

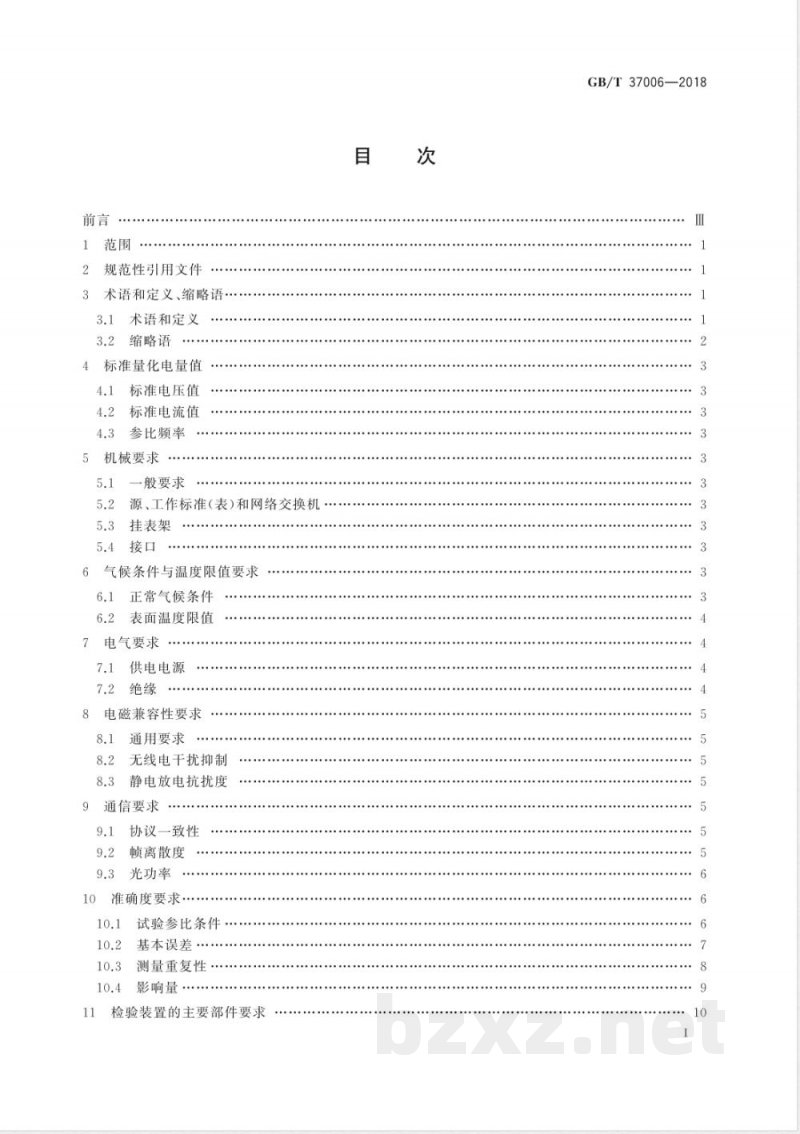

规范性引用文件
术语和定义、缩略语·
术语和定义
缩略语
标准量化电量值
标准电压值
标准电流值
参比频率
5机械要求
般要求
源、工作标准（表)和网络交换机·挂表架
6气候条件与温度限值要求
正常气候条件
表面温度限值
电气要求
供电电源
电磁兼容性要求
通用要求
无线电干扰抑制
静电放电抗扰度
通信要求
协议一致性
顿离散度
光功率
准确度要求
试验参比条件
基本误差
测量重复性
影响量
检验装置的主要部件要求
GB/T37006—2018
GB/T37006—2018
监视仪表
工作标准（表）
标准测时器
误差计算系统
网络交换机
12采样值报文要求
参数配置
异常事件输出
采样值报文丢失模拟
稳定性要求
检验规则
型式试验
验收试验
15标志、包装和贮存·
15.2包装
15.3贮存
附录A（资料性附录）
检验装置原理框图
附录B（规范性附录）
试验项目
本标准按照GB/T1.1一2009给出的规则起草GB/T37006—2018bZxz.net
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任，本标准由中国机械工业联合会提出。本标准由全国电工仪器仪表标准化技术委员会（SAC/TC104)归口。本标准起草单位：哈尔滨电工仪表研究所有限公司、广东电网公司电力科学研究院、深圳市星龙科技股份有限公司、深圳市科陆电子科技股份有限公司、南方电网科学研究院有限责任公司、江西省电力科学研究院、中国电力科学研究院、中国计量科学研究院、国网湖北省电力公司电力科学研究院、烟台东方威思顿电气有限公司、国网山东省电力公司电力科学研究院、深圳市江机实业有限公司、贵州电网有限责任公司电力科学研究院、浙江正泰仪器仪表有限责任公司、深圳市航天泰瑞捷电子有限公司、威胜集团有限公司、华立科技股份有限公司、四川省电力公司计量中心、浙江方胜智能科技股份有限公司、德力西集团仪器仪表有限公司、国网江苏省电力有限公司电力科学研究院、国网吉林省电力公司电力科学研究院、哈尔滨理工大学、太原市优特奥科电子科技有限公司、郑州三晖电气股份有限公司、江苏林洋能源股份有限公司、黑龙江省电工仪器仪表工程技术研究中心有限公司、宁夏隆基宁光仪表股份有限公司、南京电力自动化设备三厂有限公司、国网湖北省电力公司、国网新疆电力科学研究院计量中心、武汉中原电子信息有限公司，
本标准起草人：潘峰、黄建钟、刘献成、章登清、袁慧防、肖勇、王文国、林国营、申莉、赵振宇、黄洪涛、白静芬、李琮琮、孙世杰、张秋雁、蒋紫松、陈闻新、侯庆全、靳少平、赵言涛、王新建、罗玉荣、艾兵、李兆刚、姚国军、罗中明、穆小星、于旭、曹锐、余义宙、彭建忠、曹献炜、金在冬、王永会、昌金、王新刚、刘建、徐晴、段梅梅、张述元。Ⅲ
1范围
数字化电能表检验装置
GB/T37006—2018
本标准规定了固定式数字化电能表检验装置（以下简称“检验装置”)的技术要求、试验方法和检验规则。
本标准适用于新制造的数学化电能表检验装置。本标准不适用于便携式数字化电能表检验装置。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T2900.77一2008电工术语电工电子测量和仪器仪表第1部分：测量的通用术语LIEC60050300-311):2001,IDT
GB/T4798.1一2005电工电子产品应用环境条件第1部分：贮存（IEC60721-3-1：1997，MOD）GB4824一2013工业、科学和医疗（ISM)射频设备骚扰特性限值和测量方法（IEC/CISPR11：2010.IDT
GB/T11150—2001电能表检验装置（IEC60736：1982,NEQ）GB/T12325一2008电能质量供电电压偏差GB/T13384—2008机电产品包装通用技术条件GB/T16935.1一2008低压系统内设备的绝缘配合第1部分：原理、要求和试验（IEC60664-1：2007.IDT)
GB/T17045一2008电击防护装置和设备的通用部分（IEC61140：2001，IDT）GB/T17215.303一2013交流电测量设备特殊要求第3部分：数字化电能表GB/T17215.321一2008交流电测量设备特殊要求第21部分：静止式有功电能表（1级和2级)(IEC62053-21:2003,IDT)
GB/T17626.2—2018电磁兼容试验和测量技术静电放电抗扰度试验（IEC61000-4-2:2008，IDT)
GB/T18268.1—2010
（IEC61326-1:2005,IDT)
第1部分：通用要求
测量、控制和实验室用的电设备备电磁兼容性要求
DL/T4602005交流电能表检验装置检定规程DL/T860.92一2016电力自动化通信网络和系统第9-2部分：特定通信服务映射（SCSM)基于ISO/IEC8802-3的采样值（IEC61850-9-2:2011,IDT）YD/T1141—2007以太网交换机测试方法3术语和定义、缩略语
3.1术语和定义
GB/T2900.77—2008和GB/T17215.303—2013界定的以及下列术语和定义适用于本文件。1
GB/T 37006—2018
数字化电能表digitalinputelectricitymeter对电压、电流量化数字量进行计量的电能计量设备。注：改写GB/T17215.303—2013，定义3.1。3.1.2
数字化电能表检验装置testingequipmentfordigitalinputelectricitymeter为被检数字化电能表提供量化数字量的电能输人并测定被检数字化电能表电能输出的所有设备组合。按工作原理，通常可分为A、B、C、D四类，注：各类检验装置的原理参见附录A。3.1.3
参考标准（表）referencestandard（meter）用于校准工作标准（表)的仪表，通常被设计并工作在受控的实验室环境中以获得高准确度和高稳定度。
工作标准（表）workingstandard（meter）数字化电能表检验装置中用于测量电能的仪表。通过与参考标准（表）比较实现校准。3.1.5
errorcalculationsystem
误差计算系统
用于被检数字化电能表和标准（表)的电能脉冲计数，并计算被检数字化电能表百分数误差的装置。3.1.6
采样值
直sampledvalue
由传感器采样获得的供给测量仪器仪表和继电器或控制装置的，与电流和/或电压数据的数字编码时间相关的数组。
［GB/T17215.303—2013,3.5]
影响量引起的误差变化
variation of error due to an influencequantity仅对单一影响量依次取两个规定值（其中一个为参比值)时，检验装置百分比误差之间的差值3.1.8
协议一致性protocolconformance数字化电能表检验装置输出报文的协议实现与DL/T860.92一2016标准的一致性程度。3.1.9
顿离散度framedispersion
数字化电能表检验装置输出连续两顿报文之间时间间隔与额定采样间隔之间的差值。3.2缩略语
下列缩略语适用于本文件。
APPID：应用标识符（ApplicationIdentifier）ASDU：应用服务数据单元（ApplicationServiceDataUnit）ICD：智能电子设备配置说明（IEDConfigurationDescription）MAC：介质访问控制（MediaAccessControl)SVID：采样值标识符（SampledValueIdentifier）SCD：变电站配置说明（SubstationConfigurationDescription）2
4标准量化电量值
标准电压值
GB/T37006—2018
6kV、10kV、35kV、66kV、110kV、220kV、330kV、500kV、750kV、1000kV所对应的量化数字量电压值。
4.2标准电流值
10A、12.5A、15A、20A、25A、30A、40A、50A、60A、75A以及它们的十进制倍数所对应的量化数字量电流值
4.3参比频率
参比频率值为50Hz。
5机械要求
5.1一般要求
在正常工作条件下，检验装置可能受到腐蚀的所有部件均应被有效保护。任何绝缘保护，都不应由于日常操作或暴露于空气中而受损。检验装置应有接地保护端子。
5.2源、工作标准（表）和网络交换机源、工作标准（表)和网络交换机可为独立装置，或与挂表架等构成一体式装置。作为独立装置时，其机械性能还应满足相关产品标准的要求。5.3挂表架
挂表架可支持单表位或多表位
挂表架宜为被检数字化电能表提供工作电源。5.4接口
检验装置与外部设备连接的光/电接口宜有保护措施。6气候条件与温度限值要求
正常气候条件
检验装置应在表1规定的气候条件下工作或贮存。表1气候条件
工作气候条件
贮存气候条件
注：工作气候条件和贮存气候条件的值分别取自GB/T4798.3—2007和GB/T4798.1—2005。3
GB/T 37006—2018
表面温度限值
检验装置在工作气候条件规定的温度上限工作时，易触摸到的表面温度不应超过表2中的限值表2表面温度限值
易触及的检验装置的部件或部位无护套或阳极氧化的金属
可能触及的密封部件外表面（触及持续时间约1s）
用户操作的装置表面
有护套(涂料，非金属化)的金属玻璃及陶瓷
玻璃及陶瓷
表面温度限值/℃
注：表面温度限值取自IEC61010.12010的表19。有关接触持续时间的信息参见GB/T18153—2000的4.2。7
电气要求
供电电源
供电电源的额定值为交流单相220V，供电电源质量应满足GB/T12325一2008的要求。7.2绝缘
7.2.1概述
检验装置应满足GB/T17045一2008中的7.2对I类绝缘设备的保护要求。7.2.2
电气间隙与爬电距离
7.2.2.1要求
电气间隙与爬电距离应满足GB/T16935.1一2008规定的过电压类别Ⅱ和污染等级1所对应的要求。
7.2.2.2试验
试验按GB/T16935.1一2008中6.1.2.2的规定进行。3交流电压试验
试验电压应基本为正弦波.频率在45Hz～55Hz之间.施加时间60S。试验电压源的容量应至少为500VA。试验电压的误差不应超过其标称值的3%。试验电压应快速上升到规定值，并维持规定的施加时间，然后迅速降低。试验电压的上升和下降，均不应产生开关瞬变
试验电压及施加点按表3规定。若部件可分离，检验装置的以下部件均应分别进行试验：源；
工作标准（表）；
网络交换机；
挂表架。
试验期间应无闪络、破坏性放电或击穿发生。表3交流电压试验
试验电压/kV
试验电压的施加点
GB/T 37006—2018
所有的电流线路和电压线路以及参比电压超过40V的辅助线路连接在一起为一点，另一点是地，试验电压施加于该两点间
任意一条电压线路、电流线路或参比电压超过40V的辅助线路作为一点，其他与之无关的所有线路连接在一起作为一点，试验电压施加于该两点间在工作中不连接的各线路之间
电磁兼容性要求
通用要求
试验时，检验装置应在正常工作状态，有接地要求的部件应接地。试验后，检验装置应能正常工作，且准确度满足10.2.1的要求8.2无线电干扰抑制
8.2.1要求
检验装置不应产生干扰其他设备的传导和辐射干扰。检验装置的源、工作标准（表）和网络交换机的辐射限值应符合GB4824一2013中1组A类设备的限值规定。
8.2.2试验
按照GB4824一2013中1组A类设备的要求进行试验。试验分别对检验装置的源、工作标准（表）和网络交换机进行。
静电放电抗扰度
8.3.1要求
静电放电抗扰度应符合GB/T18268.1一2010中表2的相关规定。8.3.2试验
试验按GB/T17626.2一2018中8.3的规定进行通信要求
协议一致性
检验装置输出报文的协议应符合DL/T860.92一2016的要求。5
