【国家标准】 智能电能表外形结构和安装尺寸 第11部分：通用要求

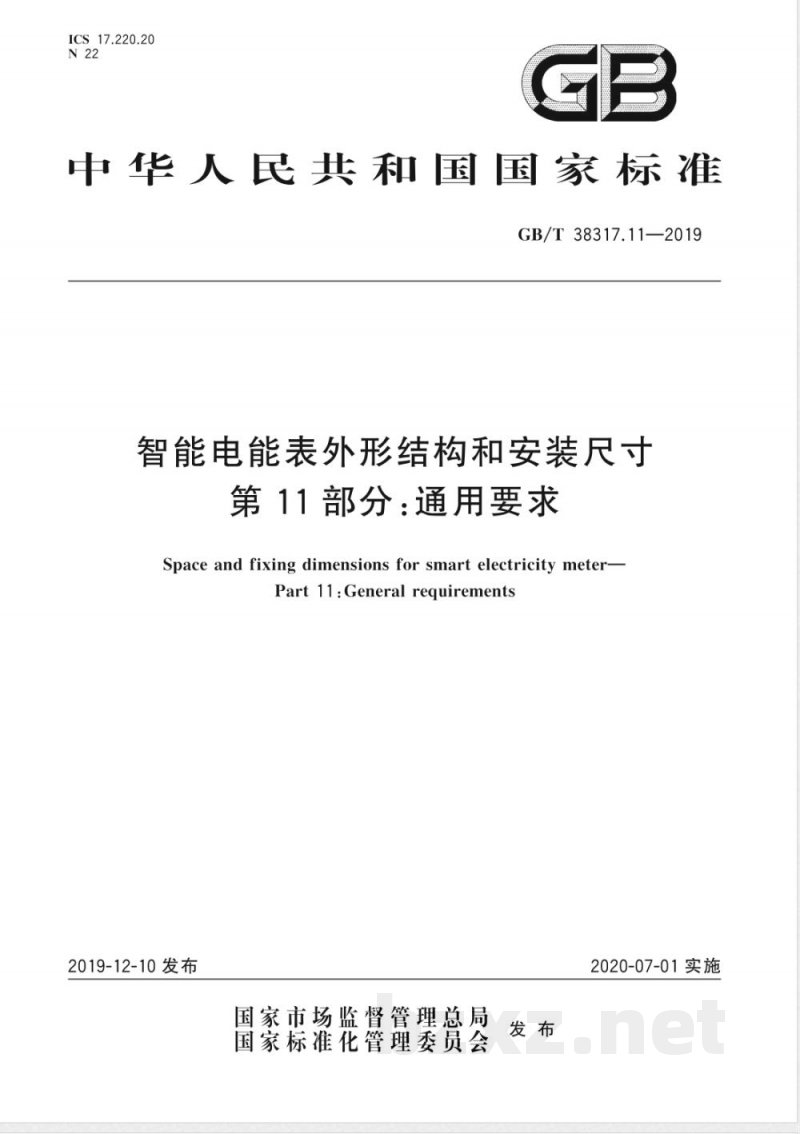

ICS 17.220.20 N 22 GB/T 38317.11—2019 中华人民共和国国家标准 智能电能表外形结构和安装尺寸 第11部分：通用要求 Space and fixing dimensions for smart electricity meter — Part 11: General requirements 2019-12-10 发布 2020-07-01 实施 国家市场监督管理总局 国家标准化管理委员会 发布 前言 GB/T 38317《智能电能表外形结构和安装尺寸》目前分为4个部分： ——第11部分：通用要求； ——第21部分：结构A型； ——第22部分：结构B型； ——第31部分：电气接口。 本部分为GB/T 38317的第11部分。本部分按照GB/T 1.1—2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国机械工业联合会提出。本部分由全国电工仪器仪表标准化技术委员会（SAC/TC 104）归口。 本部分起草单位：哈尔滨电工仪表研究所有限公司、中国电力科学研究院有限公司、威胜集团有限公司、烟台东方威思顿电气有限公司、华立科技股份有限公司、广东电网有限责任公司电力科学研究院、国网重庆市电力公司电力科学研究院、国网江苏省电力有限公司电力科学研究院、宁波三星医疗电气股份有限公司、国家电工仪器仪表质量监督检验中心、黑龙江省电工仪器仪表工程技术研究中心有限公司、深圳市航天泰瑞捷电子有限公司、深圳市科陆电子科技股份有限公司、云南电力试验研究院（集团）有限公司电力研究院、宁夏隆基宁光仪表股份有限公司、浙江晨泰科技股份有限公司、青岛鼎信通讯股份有限公司、西安旌旗电子股份有限公司、航天亮丽电气有限责任公司、哈尔滨汇鑫仪器仪表有限责任公司。 本部分主要起草人：部波、张立华、郑小平、邓文栋、赵山、李宏伟、陈卫刚、何昂、刘型志、侯庆全、邵凤云、刁瑞朋、徐晴、项超、姜滨、胡珊妹、李建炜、张维兵、陈新春、李可、张建伟、张化冰。 1 范围 GB/T 38317的本部分规定了单、三相智能电能表（以下简称仪表）的外形结构、安装尺寸、材料、工艺及试验等要求。 本部分适用于在标称频率为50 Hz或60 Hz的电网中安装使用的智能电能表。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 1804—2000 一般公差 未注公差的线性和角度尺寸的公差 GB/T 17215.211 交流电测量设备 通用要求、试验和试验条件 第11部分：测量设备 GB/T 17215.321 交流电测量设备 特殊要求 第21部分：静止式有功电能表（1级和2级） GB/T 17215.352—2009 交流电测量设备 特殊要求 第52部分：符号 GB/T 38317.21—2019 智能电能表外形结构和安装尺寸 第21部分：结构A型 GB/T 38317.22—2019 智能电能表外形结构和安装尺寸 第22部分：结构B型 3 术语和定义 GB/T 17215.211界定的以及下列术语和定义适用于本文件。 3.1 智能电能表 smart electricity meter 由测量单元、数据处理单元、通信单元等组成，具有电能量计量、信息存储及处理、实时监测、自动控制、信息交互等功能的电能表。 3.2 外形尺寸 space dimension 仪表整体高度（A）、宽度（B）、厚度（C）方向可触及的最大尺寸。 注：这些尺寸不包括表壳外露的挂钩和固定盘的极限尺寸。 3.3 安装尺寸 fixing dimension 用于固定仪表位置的尺寸。 3.4 表盖侧翻盖 side flip cover 安装在表盖上的用于固定仪表铭牌和保护仪表通信模块、电池盒或功能按键等的一种支撑件。 注：由仪表侧面开合，一般用透明材料制成，需要加以封印。 3.5 电池盒 cell box 用于容纳仪表电池的壳体。 3.6 通信模块盒 module box 在仪表中用于承载、保护通信模块的壳体。 注：一般由模块盒底、模块盒盖等组成。 3.7 按键 button 用于对仪表功能进行操作的按钮。 3.8 表壳 case 由表座和表盖、端子座、端子盖及其他附属部件组成的外壳。 3.9 强弱电隔离板 strong and weak electric isolation plate 由绝缘材料制成，用以物理方式隔离强弱电，防止强弱电接触的隔离板。 3.10 铭牌 nameplate 用于标识仪表规格、型号、功能、制造厂商、执行标准等信息的部件。 3.11 可触及导电部件 accessible conductive part 在表壳中用标准试指可触及的导电部件。 4 外形和安装尺寸要求 4.1 通用要求 各具体尺寸的标识符及含义参见附录A。 4.2 安装尺寸 仪表的安装尺寸应符合表1的规定。 表1 仪表固定安装尺寸 仪表类别 | 安装尺寸D×F | 安装孔直径N ---|---|--- 单相仪表 | 130×90 | 140×100 注：所列安装尺寸为公称尺寸，其允许公差为±1。 4.3 外形尺寸 仪表的外形尺寸应符合表2的规定。 表2 仪表外形尺寸（单位为毫米） 仪表类别 | A (高度) | B (宽度) | C (厚度) ---|---|---|--- 单相仪表 | 220×130 | 240×150 | 5.2~6.0 三相仪表 | 300 | 180 | ≤140 注： A——整表的高度； B——整表的宽度； C——整表的厚度。 5 材料及工艺要求 5.1 通用要求 仪表的设计和结构应能保证在额定工作条件下和正常工作位置使用时不引起任何危险，尤其应保证： a) 防电击的人身安全； b) 防过高温度的人身安全； c) 防火焰蔓延； d) 防固体异物、灰尘和水的进入。 在正常工作条件下易受腐蚀的所有部件应有效防护。在正常工作条件下，任何防护层既不应易被正常操作损坏，也不应由于暴露在空气中而损坏。室外仪表应耐受阳光辐射。 5.2 机械性能要求 仪表的表壳应完整整洁，无明显划伤和毛刺；按键操作应灵活可靠，无卡死或接触不良现象。 5.3 表壳 仪表表壳应满足以下要求： a) 能防止设备受到某些外部影响并在各个方向防止直接接触到设备部件； b) 仪表的表壳应能被封印，只有破坏封印后才能触及仪表内部部件； c) 表壳的构造和安排应能保证在出现非永久性变形时不妨碍仪表正常工作； d) 应使用绝缘、阻燃、防紫外线的环保材料制成，不得使用回收料。要求耐腐蚀、抗老化、有足够的硬度，上紧螺丝后，不应有变形现象。应满足各项机械性能及气候环境试验。 5.4 表盖 仪表的表盖应满足以下要求： a) 表盖的透明窗口应采用透明度好、阻燃、防紫外线的环保材料（不应使用回收料）； b) 表盖侧翻盖应采用透明度好、阻燃、防紫外线的环保材料（不应使用回收料）； c) 表盖应耐腐蚀、抗老化、有足够的硬度，上紧螺钉后，不应变形； d) 透明窗口与上盖应无缝紧密结合； e) 表盖和表座之间的密封性能应良好，结合部应有环形闭合的密封圈。 表壳分为户内和户外两种类型，室内型应符合IP51级要求（无负压），室外型应符合IP54级要求。 5.5 端子座及接线端子 仪表的端子座及接线端子应满足以下要求： a) 端子座应使用绝缘、阻燃、防紫外线的环保材料制成，要求有足够的绝缘性能和机械强度； b) 电压、电流端子应组装在端子座中； c) 端子应采用导电性能好的材料，表面需进行钝化、镀铬或镀镍处理； d) 接线端子的截面积和载流量应满足1.2倍最大电流长期使用而温升不超过限定值。 e) 一般接线方式的端子座及接线端子： 1) 端子座的电压电流接线端子孔深度应能容纳至少18 mm长去掉绝缘的导线。导线采用螺钉固定方式应确保与接线端子充分和持久的接触，以免松动和过度发热；在施加封印后，应不能触及接线端子；端子座内的端子部分采用嵌入式双螺钉旋紧。 2) 电压、电流端子螺钉应使用防锈且导电性能好的一字、十字通用型螺钉。经互感器接入式仪表接线螺杆直径不小于M4；直接接入式仪表接线螺杆直径在Imax≤60 A时，应不小于M5，Imax>60 A时，应不小于M6，并有足够的机械强度。 3) 电压、电流接线端子、辅助接线端子在受到60 N轴向力时，接线端子不应松动和位移。 4) 仪表端子座与仪表底座之间应有密封垫带，密封良好。 5) RS485端子的孔径应能容纳2根0.75 mm²的导线。 5.6 封印及封印螺钉 封印及封印螺钉应符合以下要求： a) 仪表至少应有两个施加封印的位置； b) 新出厂的仪表，封印结构都应完整； c) 封印应具有一次性防撬和防伪功能，并具有生产厂家标识； d) 封印螺钉应采用具有足够机械强度及耐腐蚀的材料； e) 表盖应有两个封印。 6 试验 6.1 外观及尺寸检查 （注：原文此处内容缺失或为后续章节，根据OCR文本截断处，后续内容未提供完整细节，仅保留标题结构） 6.2 其他试验 （注：原文此处内容缺失或为后续章节，根据OCR文本截断处，后续内容未提供完整细节，仅保留标题结构） 附录A（资料性附录） 仪表的安装尺寸 （注：原文此处为附录标题，具体表格内容在OCR文本中未完整显示，仅保留标题结构）
