【国家标准】 社区能源计量抄收系统规范 第5部分：无线中继

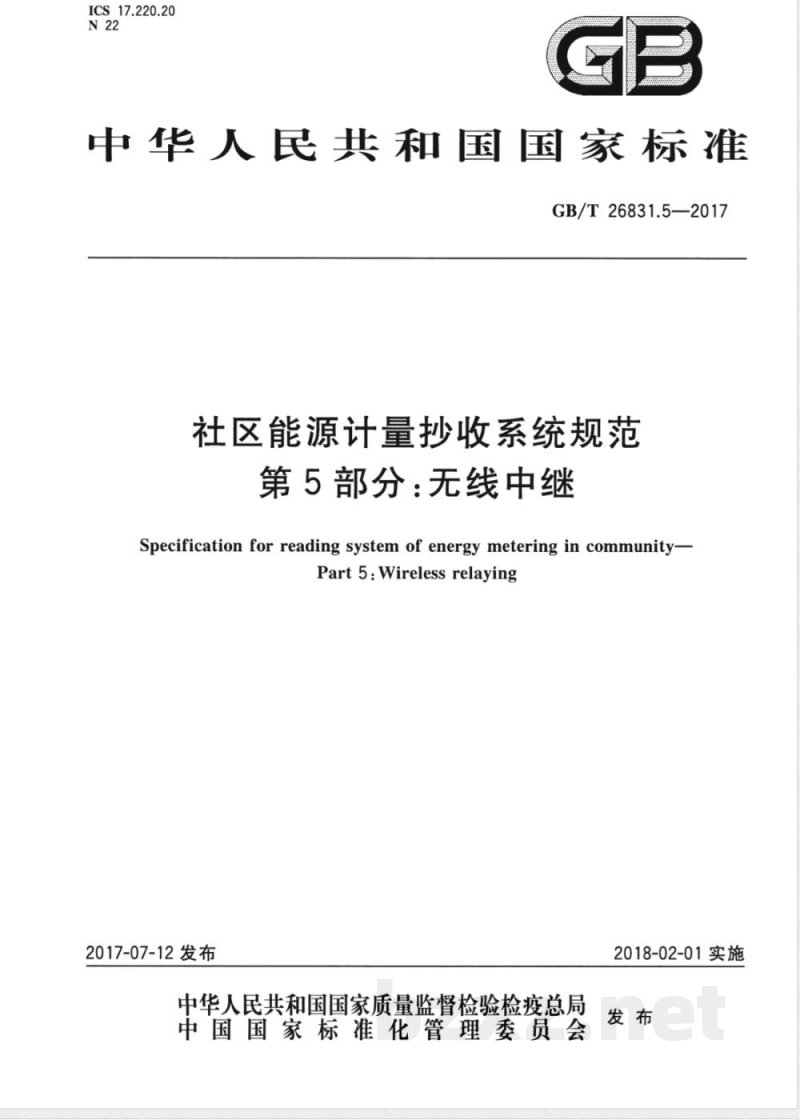

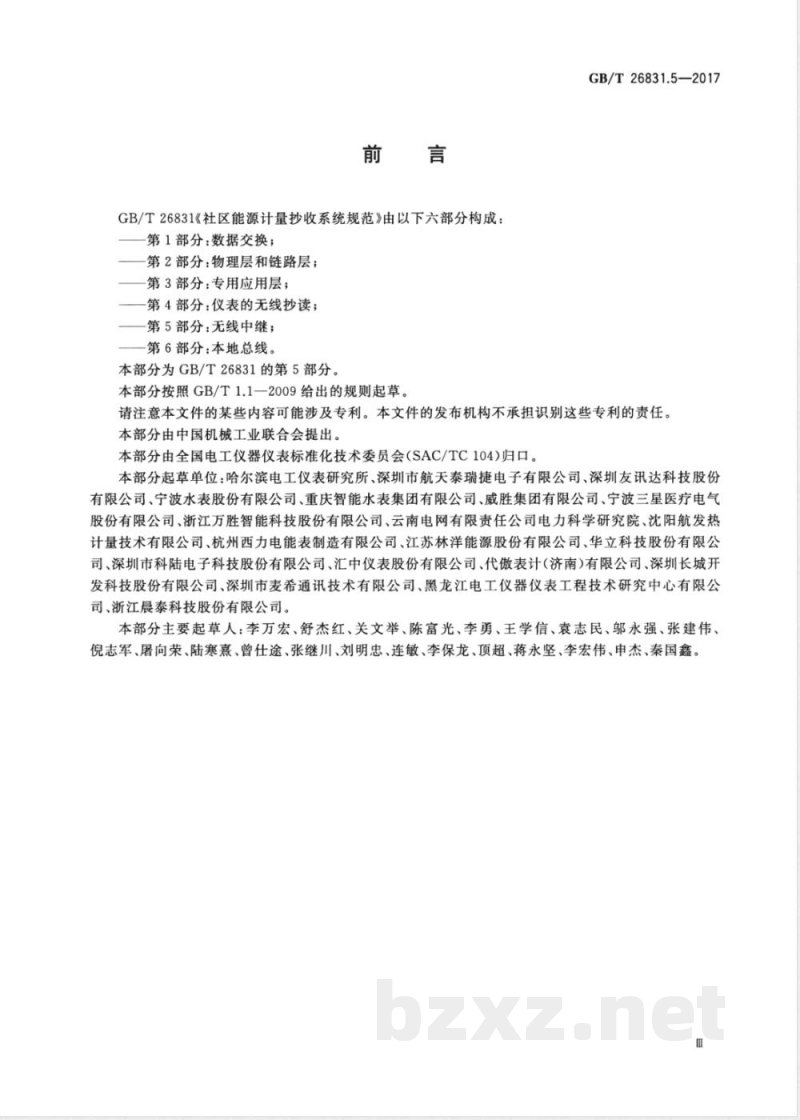

ICS 17.220.20 N 22 GB 中华人民共和国国家标准 GB/T 26831.5—2017 社区能源计量抄收系统规范 第5部分：无线中继 Specification for reading system of energy metering in community — Part 5: Wireless relaying 2017-07-12 发布 2018-02-01 实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 前言 GB/T 26831《社区能源计量抄收系统规范》由以下六部分构成： 第1部分：数据交换； 第2部分：物理层和链路层； 第3部分：专用应用层； 第4部分：仪表的无线抄读； 第5部分：无线中继； 第6部分：本地总线。 本部分为 GB/T 26831 的第5部分。本部分按照 GB/T 1.1—2009 给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国机械工业联合会提出。 本部分由全国电工仪器仪表标准化技术委员会（SAC/TC104）归口。 本部分起草单位：哈尔滨电工仪表研究所、深圳市航天泰瑞捷电子有限公司、深圳友讯达科技股份有限公司、宁波水表股份有限公司、重庆智能水表集团有限公司、威胜集团有限公司、宁波三星医疗电气股份有限公司、浙江万胜智能科技股份有限公司、云南电网有限责任公司电力科学研究院、沈阳航发热计量技术有限公司、杭州西力电能表制造有限公司、江苏林洋能源股份有限公司、华立科技股份有限公司、深圳市科陆电子科技股份有限公司、汇中仪表股份有限公司、代傲表计（济南）有限公司、深圳长城开发科技股份有限公司、深圳市麦希通讯技术有限公司、黑龙江电工仪器仪表工程技术研究中心有限公司、浙江晨泰科技股份有限公司。 本部分主要起草人：李万宏、舒杰红、关文举、陈富光、李勇、王学信、袁志民、邬永强、张建伟、倪志军、屠向荣、陆寒熹、曾仕途、张继川、刘明忠、连敏、李保龙、顶超、蒋永坚、李宏伟、申杰、秦国鑫。 引言 随着科技进步、经济发展和人们对能源使用管理要求的不断提高，社区（建筑及居住区）计量（水、电、气、热）远程抄收及管理的技术应用进入快速发展阶段，涌现出了一批使用各类通信技术、涉及各个计量领域的多种产品及技术方案。产品制造方和用户方迫切希望这些产品或系统能够遵循统一的标准。 因而，从1999年开始，国际电工委员会陆续发布了 IEC 62056《抄表、费率和负荷控制的数据交换》系列标准；国内参照其内容制定发布了 GB/T 19882《自动抄表系统》系列标准。该标准是开放式体系，很好地解决了互连性和互操作性的要求。该标准体系分成相对独立的几个部分制定，从而有利于标准本身的不断发展。这种科学方法及该标准的内容都为 GB/T 26831《社区能源计量抄收系统规范》的制定提供了很好的参考。 同时，由于显而易见的原因，社区能源计量抄收系统与自动抄表系统具有很多相似或共通的内容，现实中产品也有互连互通的需求，GB/T 26831《社区能源计量抄收系统规范》的制订要考虑与 GB/T 19882《自动抄表系统》的协调。GB/T 26831 正是在上述背景下制定的，认识这一背景情况对理解 GB/T 26831 的制定思路和理解标准内容都是有益的。 GB/T 26831 包含社区能源计量抄收系统中应用管理和底层通信两方面的内容。在应用管理方面，主要内容是 COSEM（能源计量配套规范），利用仪表对象标识和接口对象方法建立模型，并进而描述了用于计量仪表和远程抄表的专用应用层。在底层通信方面涉及包括双绞线基带（M-BUS）和短距离无线两种物理层、链路层的规范。 1 范围 GB/T 26831 的本部分规定了在无线仪表抄读网络中实施中继时的通信协议要求。本部分是 GB/T 26831.4 的扩充。它支持 R2 模式的路由，但不支持 S 模式和 T 模式的路由。本部分适用于支持无线路由网络的仪表抄读。 注：本部分不涵盖电表的抄读，电表的远程抄读参见 GB/T 19882。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 17215.421—2008 交流测量费率和负荷控制 第21部分：时间开关的特殊要求 GB/T 18657.1—2002 远动设备及系统 第5部分：传输规约 第1篇：传输帧格式 GB/T 18657.2—2002 远动设备及系统 第5部分：传输规约 第2篇：链路传输规则 GB/T 26831.1—2011 社区能源计量抄收系统规范 第1部分：数据交换 GB/T 26831.3—2012 社区能源计量抄收系统规范 第3部分：专用应用层 GB/T 26831.4—2017 社区能源计量抄收系统规范 第4部分：仪表的无线抄读 ETSI EN 300 220-1:2012 电磁兼容性与无线频谱问题（ERM）；短距设备（SRD）；用于 25 MHz～1000 MHz 频率范围、最大功率为 500 mW 的无线装置 第1部分：技术特征和测试方法（Electromagnetic compatibility and Radio spectrum Matters (ERM); Short Range Devices (SRD); Radio equipment to be used in the 25 MHz to 1000 MHz frequency range with power levels ranging up to 500 mW; Part 1: Technical characteristics and test methods） ETSI EN 300 220-2:2012 电磁兼容性与无线频谱问题（ERM）；短距设备（SRD）；用于 25 MHz～1000 MHz 的频率范围、最大功率为 500 mW 的无线装置；第2部分：非一致性目的的辅助参数（Electromagnetic compatibility and Radio spectrum Matters (ERM); Short Range Devices (SRD); Radio equipment to be used in the 25 MHz to 1000 MHz frequency range with power levels ranging up to 500 mW; Part 2: Harmonized EN covering essential requirements under article 3.2 of the R&TTE Directive） ETSI EN 301 489-1:2011 电磁兼容性和无线频谱方法（ERM）；无线设备和服务的电磁兼容性（EMC）标准；第1部分：公共技术要求（Electromagnetic compatibility and Radio spectrum Matters (ERM); Electromagnetic Compatibility (EMC) standard for radio equipment and services; Part 1: Common technical requirements） RFC 1662 July 1994 类 HDLC 帧，附录 C. 快速帧校验序列（FCS）实现（HDLC-like Framing, Appendix C. Fast Frame Check Sequence (FCS) Implementation） 3 术语和定义 下列术语和定义适用于本文件。 3.1 主站 primary station 在一个简单网络中控制所有数据交换的网络节点。该网络有一个中心节点、多个远程节点，并采用非平衡数据传输。 注：通常，主站控制网络内所有的数据传输。数据采集单元是一种主站。 3.2 从站 secondary station 层次网络中的一种节点，能够接收来自中心节点（即主站）的命令和请求，并把响应数据回传给中心节点。 注：仪表是从站。 3.3 上行传输 upstream 从仪表到数据采集单元方向的数据传输。 3.4 下行传输
