【国家标准】 摩擦材料洛氏硬度试验方法

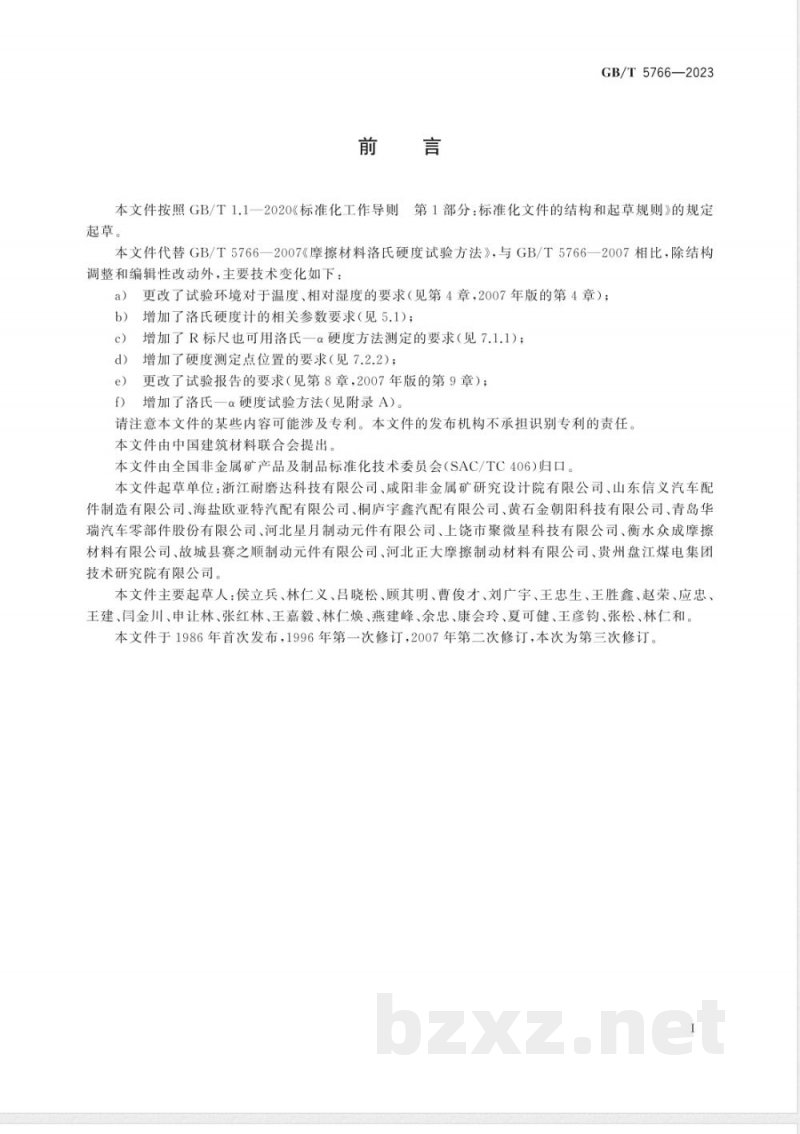

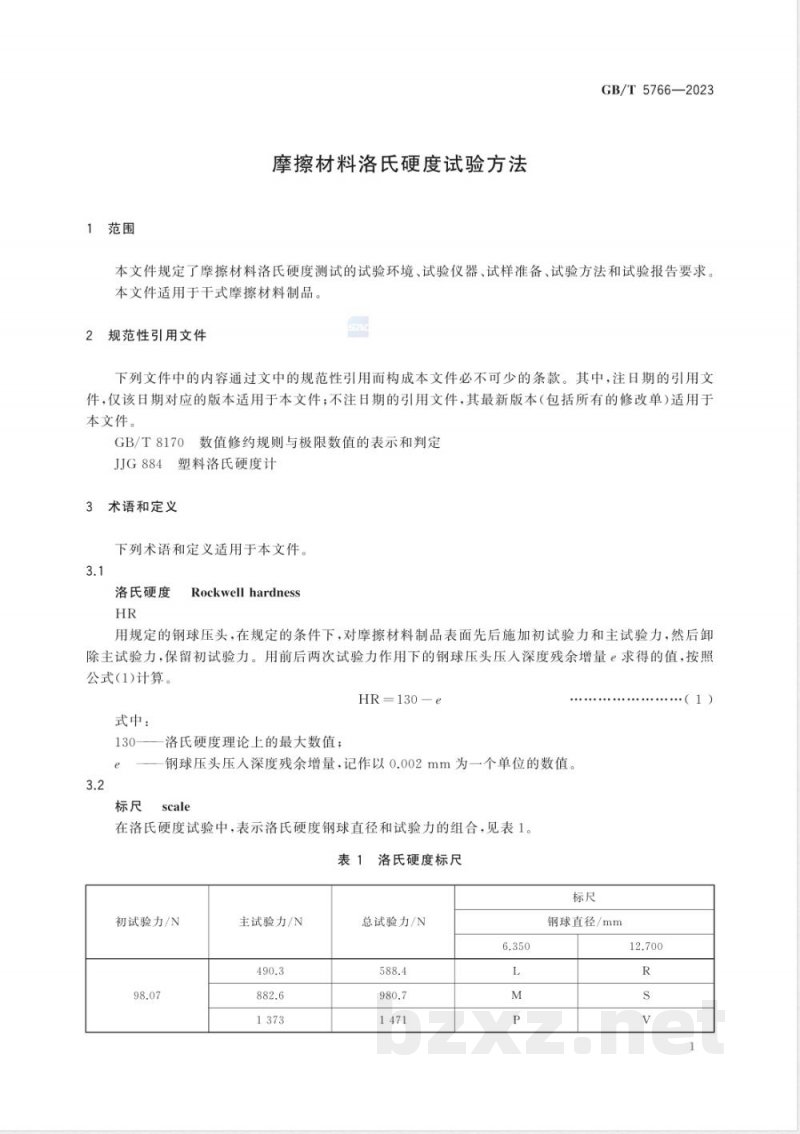

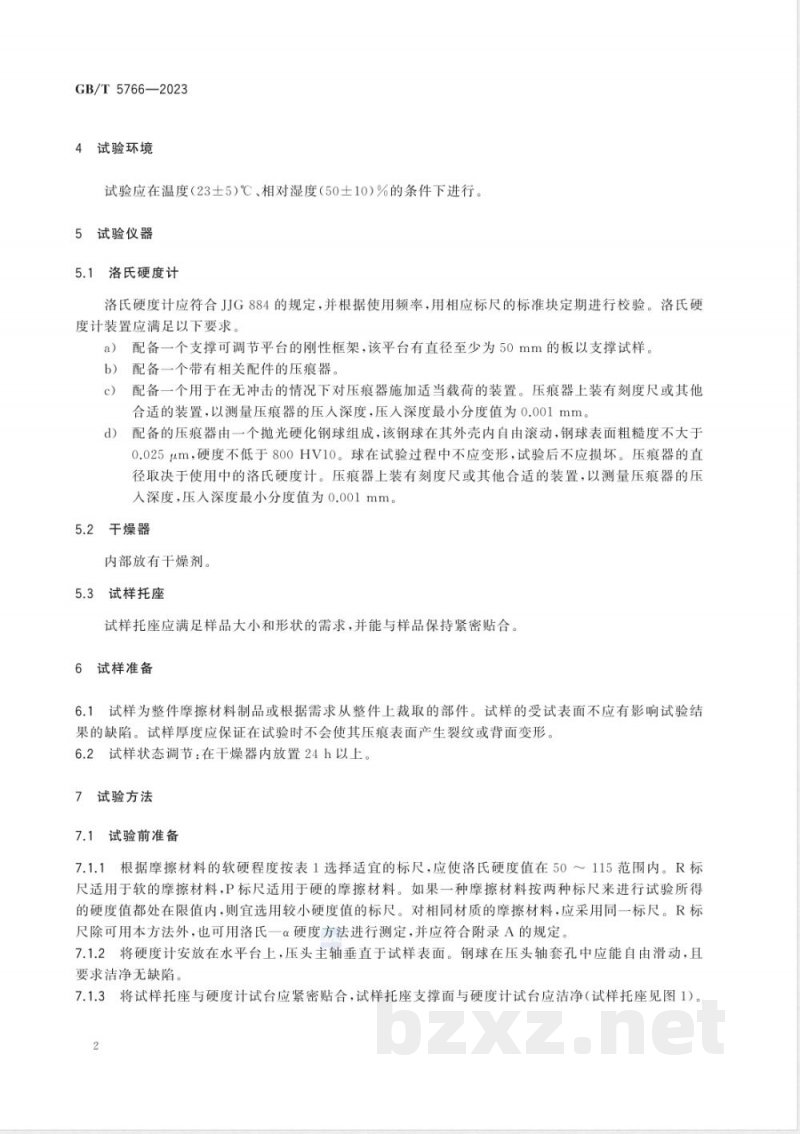

ICS 43.040.40 CCS Q69 GB/T 5766—2023 中华人民共和国国家标准 代替 GB/T 5766—2007 摩擦材料洛氏硬度试验方法 Test method of Rockwell hardness for friction materials 2023-12-28 发布 国家市场监督管理总局 国家标准化管理委员会 发布 2024-07-01 实施 前言 本文件按照 GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 本文件代替 GB/T 5766—2007《摩擦材料洛氏硬度试验方法》，与2007版相比，主要技术变化如下： （1）更改试验环境中温度和相对湿度要求（见第4章）； （2）增加洛氏硬度计相关参数要求（见5.1）； （3）增加R标尺可用洛氏-α硬度方法测定要求（见7.1.1）； （4）增加硬度测定点位置要求（见7.2.2）； （5）更改试验报告要求（见第8章）； （6）增加洛氏-α硬度试验方法（见附录A）。 本文件部分内容可能涉及专利，发布机构不承担识别责任。 本文件由中国建筑材料联合会提出，由全国非金属矿产品及制品标准化技术委员会（SAC/TC 406）归口。 本文件起草单位包括：浙江耐磨达科技有限公司、咸阳非金属矿研究设计院有限公司、山东信义汽车配件制造有限公司等。 本文件主要起草人包括：侯立兵、林仁义、吕晓松、顾其明、曹俊才等。 本文件于1986年首次发布，1996年第一次修订，2007年第二次修订，本次为第三次修订。 1 范围 本文件规定了摩擦材料洛氏硬度测试的试验环境、试验仪器、试样准备、试验方法和试验报告要求。 本文件适用于干式摩擦材料制品。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。 GB/T 8170 数值修约规则与极限数值的表示和判定 JJG 884 塑料洛氏硬度计 3 术语和定义 3.1 洛氏硬度（HR） 在规定条件下使用钢球压头，对试样施加初试验力和主试验力后卸除主试验力，保留初试验力。以压痕深度残余增量 e 表示硬度值，并按公式 HR = 130 − e 计算，其中 e 以0.002mm为单位。 3.2 标尺（scale） 洛氏硬度试验中钢球直径与试验力的组合方式，不同标尺对应不同试验条件。 4 试验环境 试验应在温度（23±5）℃、相对湿度（50±10）%条件下进行。 5 试验仪器 5.1 洛氏硬度计 洛氏硬度计应符合 JJG 884 的规定，并按使用频率用标准块定期校验。设备应满足以下要求： （1）具备可调支撑平台，平台直径不小于50mm； （2）配备压痕器及无冲击加载装置； （3）压痕深度测量分辨率不大于0.001mm； （4）压头为抛光硬化钢球，表面粗糙度不大于0.025μm，硬度不低于800HV10，试验过程中不得变形或损坏。
