【国家标准】 耐火材料 荷重软化温度试验方法(示差升温法)

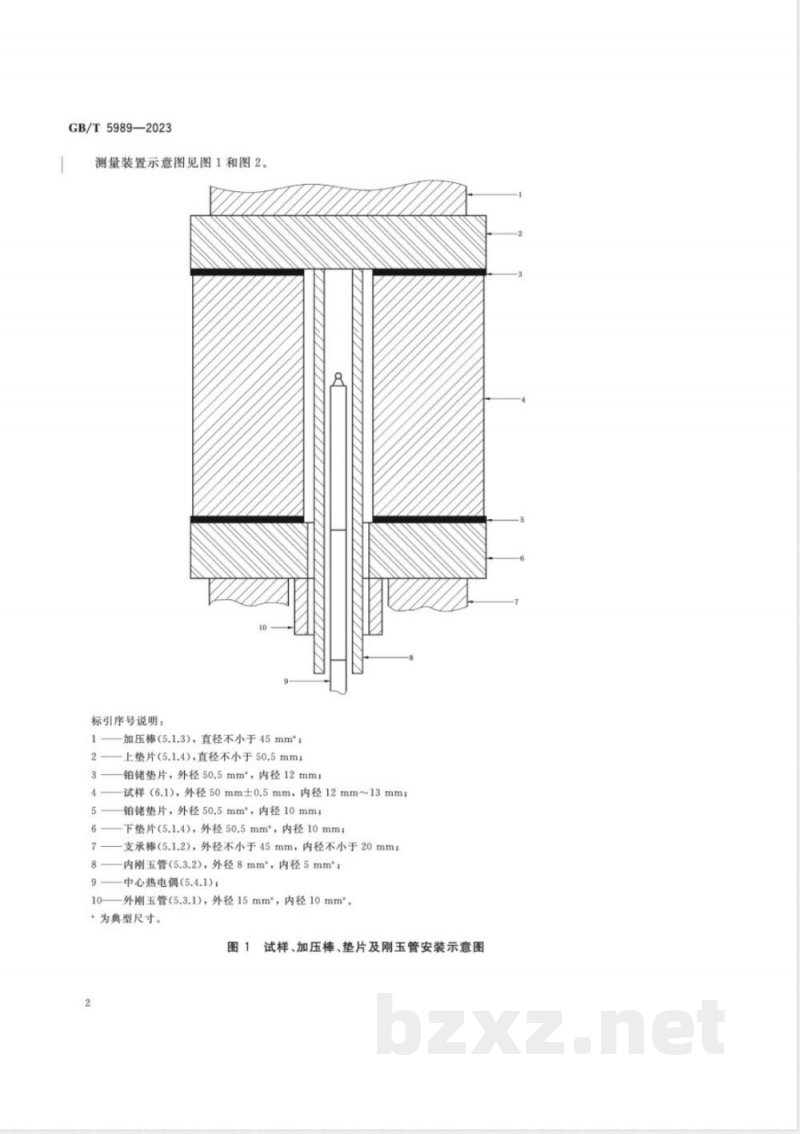

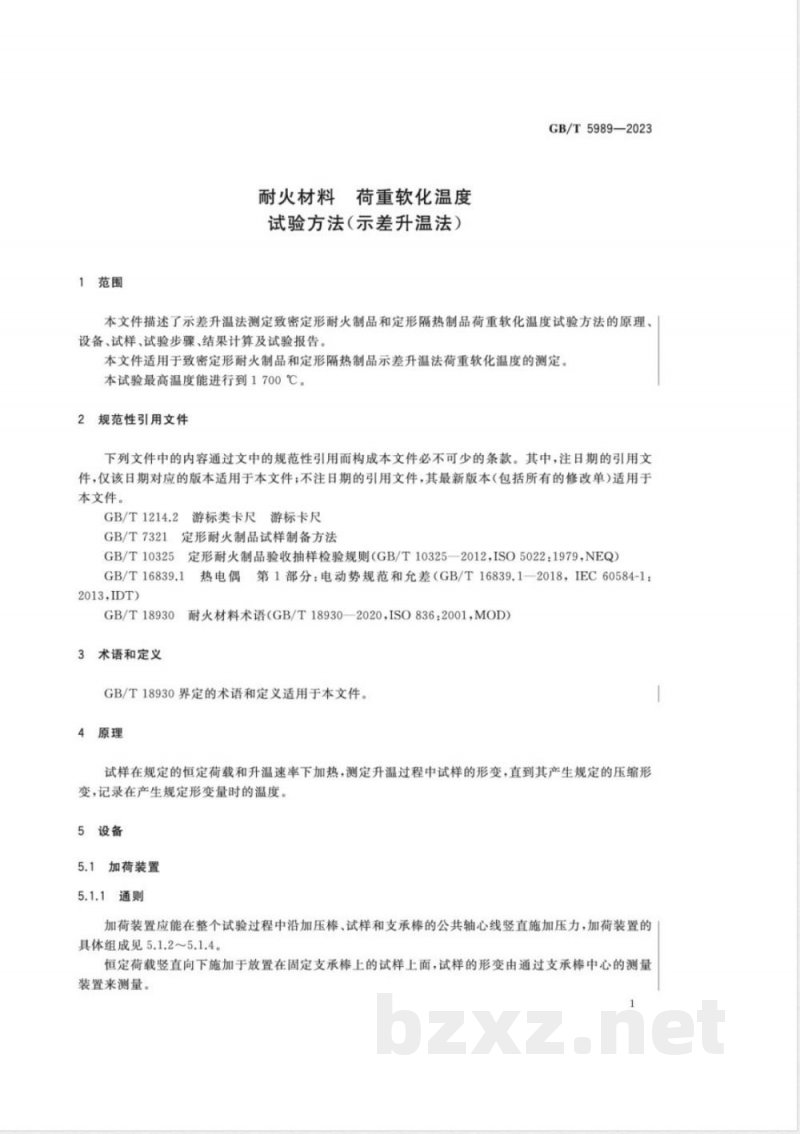

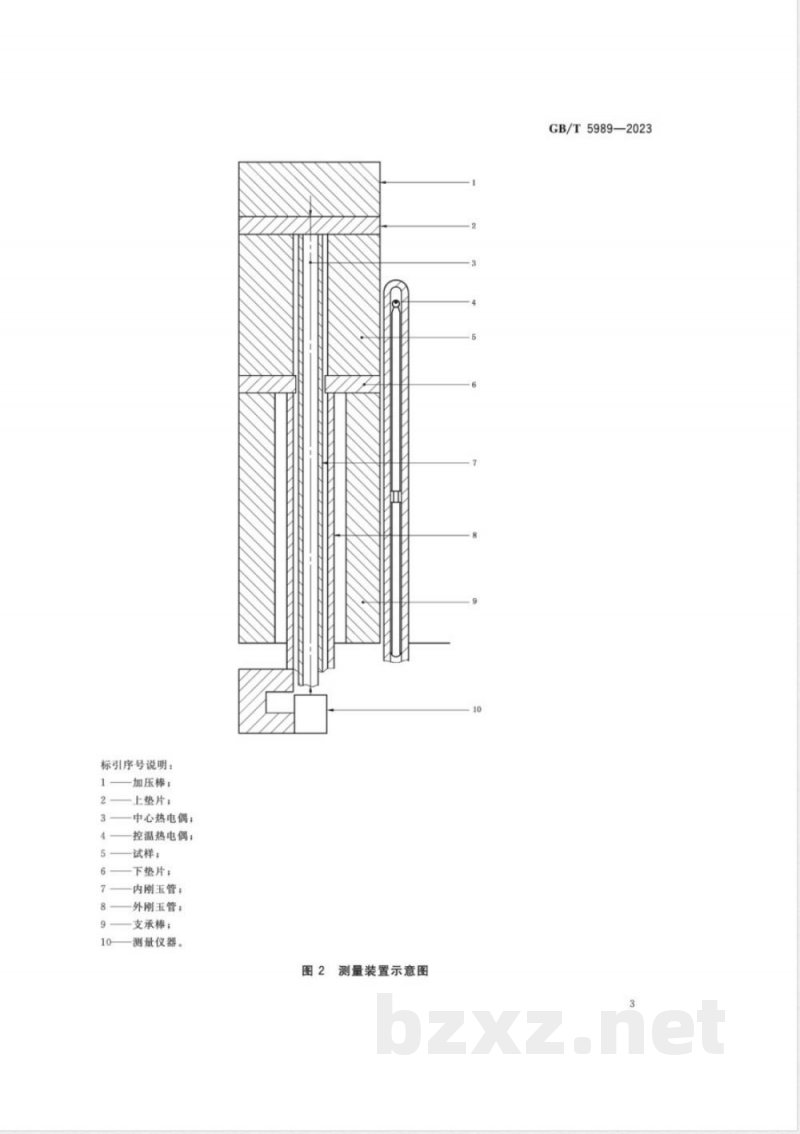

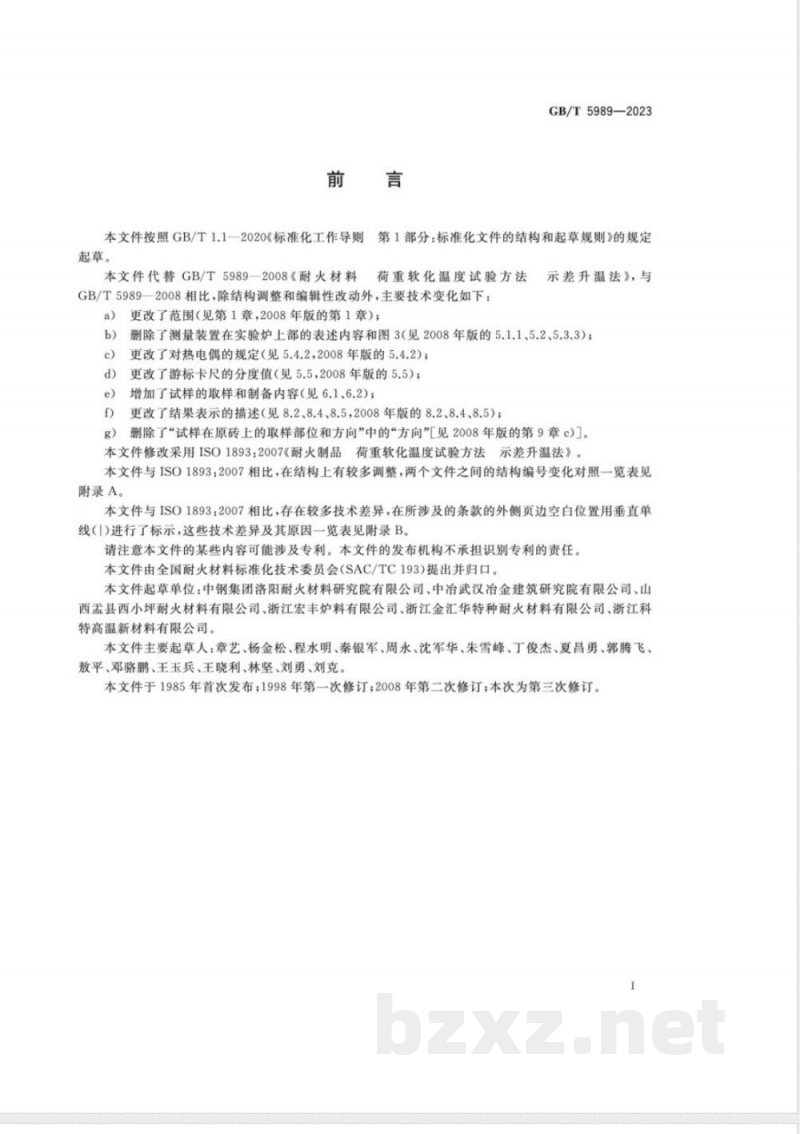

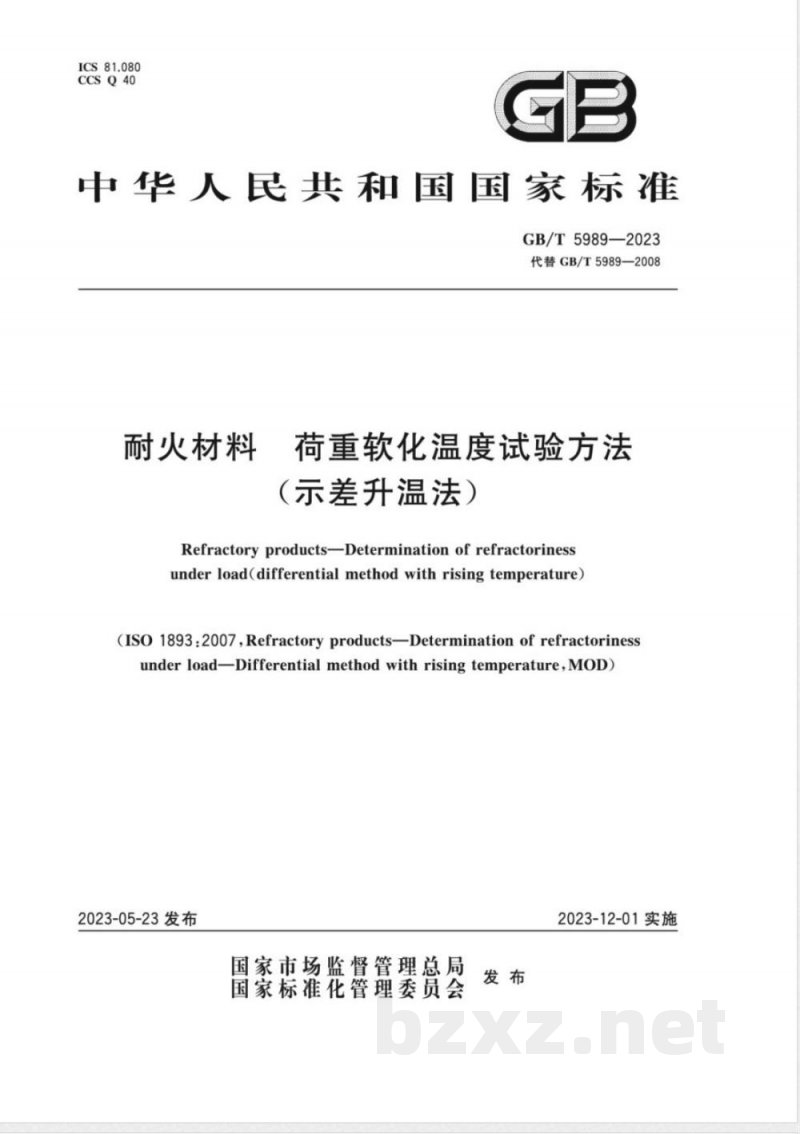

ICS 81.080 CCS Q40 GB/T 5989—2023 中华人民共和国国家标准 耐火材料荷重软化温度试验方法（示差升温法） Refractory products - Determination of refractoriness under load (differential method with rising temperature) (ISO 1893:2007, MOD) 2023-05-23 发布 国家市场监督管理总局 国家标准化管理委员会 发布 2023-12-01 实施 前言 本文件按照 GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 本文件代替 GB/T 5989—2008《耐火材料荷重软化温度试验方法（示差升温法）》，与2008版相比主要技术变化包括： （1）更改范围（见第1章）； （2）删除测量装置在实验炉上部的部分表述及图3； （3）更改热电偶规定； （4）更改游标卡尺分度值； （5）增加试样取样与制备内容； （6）更改结果表示方法； （7）删除试样取样方向相关内容。 本文件修改采用 ISO 1893:2007《耐火制品荷重软化温度试验方法（示差升温法）》。 本文件与ISO标准相比在结构上进行了调整，并列出结构变化及技术差异说明。 本文件部分内容可能涉及专利，发布机构不承担识别责任。 本文件由全国耐火材料标准化技术委员会（SAC/TC193）提出并归口。 本文件起草单位包括中钢集团洛阳耐火材料研究院有限公司、中冶武汉冶金建筑研究院有限公司等。 本文件主要起草人包括章艺、杨金松、程水明等。 本文件历经1985年首次发布，1998年第一次修订，2008年第二次修订，本次为第三次修订。 1 范围 本文件描述了采用示差升温法测定致密定形耐火制品及定形隔热制品荷重软化温度的试验方法，包括原理、设备、试样、试验步骤、结果计算及试验报告。 本文件适用于致密定形耐火制品和定形隔热制品荷重软化温度的测定，最高试验温度可达1700℃。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用构成本文件必不可少的条款。 GB/T 1214.2 游标类卡尺 GB/T 7321 定形耐火制品试样制备方法 GB/T 10325 定形耐火制品验收抽样检验规则 GB/T 16839.1 热电偶 第1部分：电动势规范和允差 GB/T 18930 耐火材料术语 3 术语和定义 本文件采用 GB/T 18930 中界定的术语和定义。 4 原理 试样在规定恒定荷载和升温速率条件下加热，测定其在加热过程中的变形量，直至达到规定压缩变形量，并记录对应温度作为荷重软化温度。 5 设备 5.1 加荷装置 5.1.1 通则 加荷装置应能在整个试验过程中沿加压棒、试样及支承棒的公共轴心线竖直施加压力。 恒定荷载作用于试样上部，通过支承棒中心的测量装置测量试样形变。 测量装置结构示意见图1和图2。
