【国家标准】 液压传动 单杆缸附件的安装尺寸 第1部分：16MPa中型系列和25MPa系列

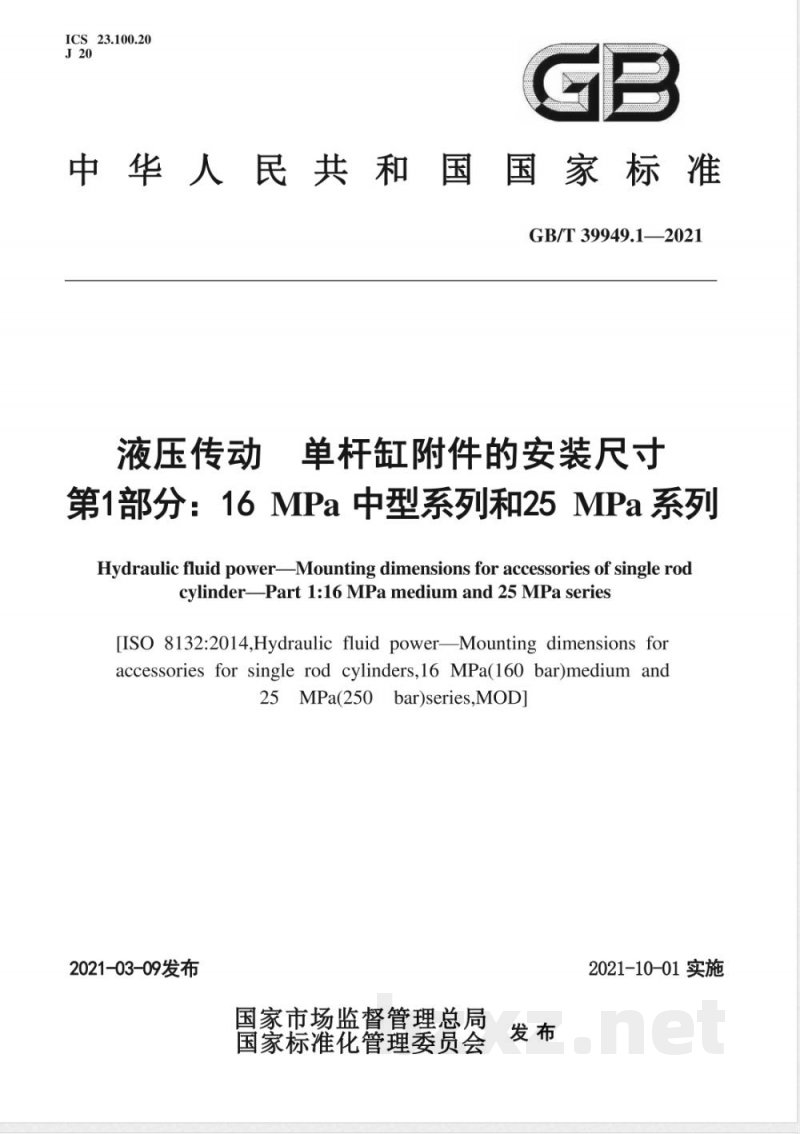

ICS 23.100.20 J20 GB 中华人民共和国国家标准 GB/T 39949.1—2021 液压传动 单杆缸附件的安装尺寸 第1部分：16 MPa中型系列和25 MPa系列 Hydraulic fluid power—Mounting dimensions for accessories of single rod cylinder—Part 1: 16 MPa medium and 25 MPa series (ISO 8132:2014, Hydraulic fluid power—Mounting dimensions for accessories for single rod cylinders, 16 MPa (160 bar) medium and 25 MPa (250 bar) series, MOD) 2021-03-09发布 国家市场监督管理总局 国家标准化管理委员会 发布 2021-10-01实施 前言 GB/T 39949《液压传动 单杆缸附件的安装尺寸》分为3个部分： ——第1部分：16 MPa中型系列和25 MPa系列； ——第2部分：16 MPa缸径25 mm～220 mm紧凑型系列； ——第3部分：16 MPa缸径250 mm～500 mm紧凑型系列。 本部分为GB/T 39949的第1部分。本部分按照GB/T 1.1—2009给出的规则起草。 本部分使用重新起草法修改采用ISO 8132:2014《液压传动 16 MPa(160 bar)中型系列和25 MPa(250 bar)系列的单杆缸附件的安装尺寸》。 与ISO 8132:2014相比，本部分主要技术差异如下： 1. 关于规范性引用文件进行了适应性调整，具体如下： - 用非等效采用国际标准的GB/T 1184代替ISO 2768-2（见5.3）； - 用修改采用国际标准的GB/T 1800.2代替ISO 286-2（见7.1.1）； - 用非等效采用国际标准的GB/T 1804代替ISO 2768-1（见5.2）； - 用等同采用国际标准的GB/T 9094代替ISO 6099（见第6章）； - 用等同采用国际标准的GB/T 17446代替ISO 5598（见第3章）。 2. 附件型式调整： - AB4中“双耳环支架，对称型”修改为“双耳环支架，通孔，对称型”； - AB3中“双耳环支架，斜型”修改为“双耳环支架，通孔，斜型”。 3. 尺寸公差调整： - AP2、AB4、AB3中尺寸CL的公差带由“h16”修改为“max”； - AA4-R/S、AA6-R/S中尺寸ES、EL的公差带由“H16”修改为“min”。 4. 删除AA4-R/S中尺寸EK的脚注5。 5. 摆动角度增加用户使用要求：（用户使用时，摆动角度不宜超过±4°）。 6. 增加“活塞杆用单耳环，内螺纹（AP4）”要求。 本部分由中国机械工业联合会提出，由全国液压气动标准化技术委员会（SAC/TC 3）归口。 起草单位：合肥长源液压股份有限公司、扬州市江都永坚有限公司、韶关液压件厂有限公司、江阴市洪腾机械有限公司、广东省韶关市质量计量监督检测所、国家智能制造装备产品质量监督检测中心（浙江）、浙江大学、北京机械工业自动化研究所有限公司。 主要起草人：徐其俊、陈鹏、张鸿鹄、黄智武、薛洪权、赵尚宇、郑智剑、张军辉、曹巧会。 1 范围 本文件规定了16 MPa中型系列单杆液压缸和25 MPa系列单杆液压缸附件的安装尺寸。 本文件适用于JB/T 12706.1和JB/T 13291规定的液压缸。 注：液压缸附件以机械方式传递载荷，其设计基于液压缸的最大负载，该负载与GB/T 2348和GB/T 2346规定的液压缸缸径和公称压力有关。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 1184 形状和位置公差 未注公差值（GB/T 1184—1996，eqv ISO 2768-2:1989） GB/T 1800.2 产品几何技术规范（GPS）线性尺寸公差ISO代号体系 第2部分：标
