【国家标准】 液压缸活塞和活塞杆动密封装置尺寸系列 第4部分：支承环安装沟槽尺寸系列和公差

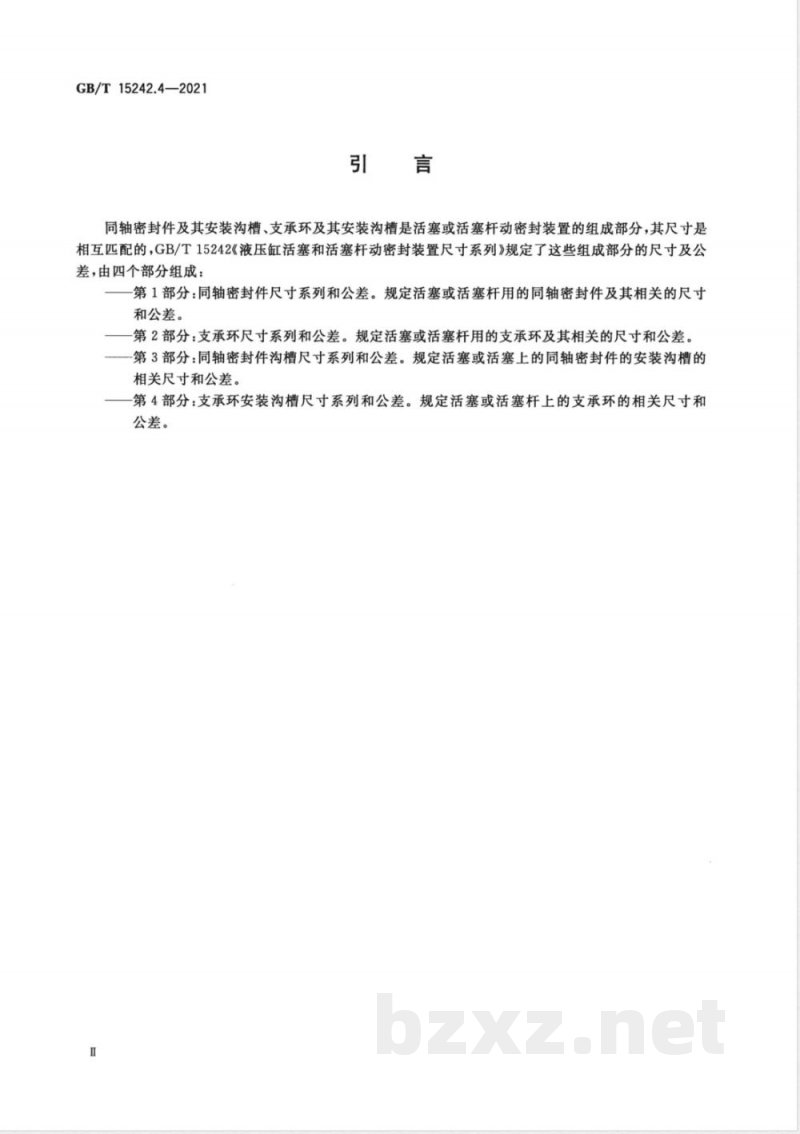

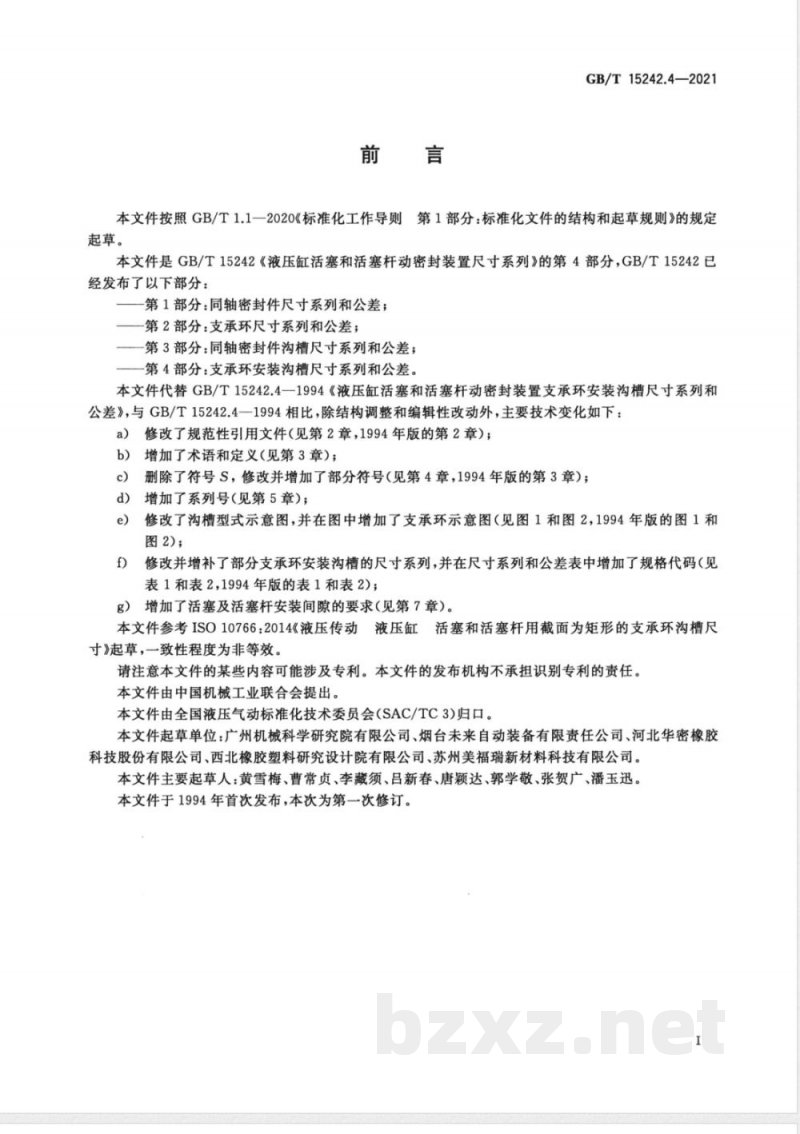

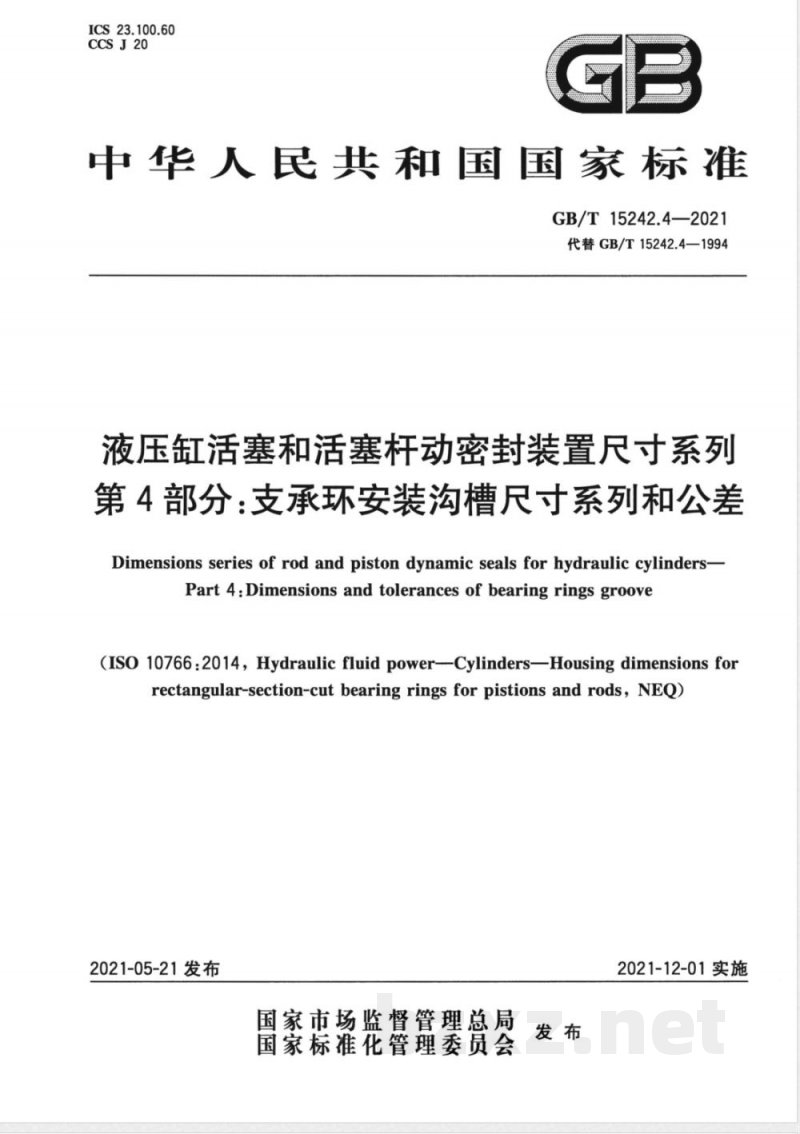

ICS 23.100.60 CCS J20 GB 中华人民共和国国家标准 GB/T 15242.4—2021 代替 GB/T 15242.4—1994 液压缸活塞和活塞杆动密封装置尺寸系列 第4部分：支承环安装沟槽尺寸系列和公差 Dimensions series of rod and piston dynamic seals for hydraulic cylinders—Part 4: Dimensions and tolerances of bearing rings groove (ISO 10766:2014, Hydraulic fluid power—Cylinders—Housing dimensions for rectangular-section-cut bearing rings for pistons and rods, NEQ) 2021-05-21发布 国家市场监督管理总局 国家标准化管理委员会 发布 2021-12-01实施 前言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 本文件是GB/T 15242《液压缸活塞和活塞杆动密封装置尺寸系列》的第4部分，该系列还包括： 第1部分：同轴密封件尺寸系列和公差； 第2部分：支承环尺寸系列和公差； 第3部分：同轴密封件沟槽尺寸系列和公差； 第4部分：支承环安装沟槽尺寸系列和公差。 本文件代替GB/T 15242.4—1994，与1994版相比，主要技术变化如下： （1）修改规范性引用文件（见第2章）； （2）增加术语和定义（见第3章）； （3）删除符号S，修改并增加部分符号（见第4章）； （4）增加系列号（见第5章）； （5）修改沟槽型式示意图，并增加支承环示意图（见图1、图2）； （6）修改并增补支承环安装沟槽尺寸系列，并在表中增加规格代码（见表1、表2）； （7）增加活塞及活塞杆安装间隙要求（见第7章）。 本文件参考ISO 10766:2014《液压传动 液压缸活塞和活塞杆用截面为矩形的支承环沟槽尺寸》起草，一致性程度为非等效。 本文件由中国机械工业联合会提出，由全国液压气动标准化技术委员会（SAC/TC 3）归口。 起草单位：广州机械科学研究院有限公司、烟台未来自动装备有限责任公司、河北华密橡胶科技股份有限公司、西北橡胶塑料研究设计院有限公司、苏州美福瑞新材料科技有限公司。 主要起草人：黄雪梅、曹常贞、李藏须、吕新春、唐颖达、郭学敬、张贺广、潘玉迅。 本文件于1994年首次发布，本次为第一次修订。 引言 同轴密封件及其安装沟槽、支承环及其安装沟槽是活塞或活塞杆动密封装置的重要组成部分，其尺寸相互匹配。GB/T 15242《液压缸活塞和活塞杆动密封装置尺寸系列》规定了这些组成部分的尺寸及公差，由四个部分组成： 第1部分：同轴密封件尺寸系列和公差； 第2部分：支承环尺寸系列和公差； 第3部分：同轴密封件沟槽尺寸系列和公差； 第4部分：支承环安装沟槽尺寸系列和公差。 1 范围 本文件规定了液压缸活塞和活塞杆动密封装置支承环安装沟槽的符号、系列号、型式、尺寸系列、公差及间隙。 本文件适用于往复运动液压缸活塞和活塞杆用支承环安装沟槽。 2 规范性引用文件 下列文件中的内容通过规范性引用而构成本文件必不可少的条款。 GB/T 15242.2 液压缸活塞和活塞杆动密封装置尺寸系列 第2部分：支承环尺寸系列和公差 GB/T 17446 流体传动系统及元件词汇 3 术语和定义 GB/T 15242.2和GB/T 17446界定的术语和定义适用于本文件。 4 符号和缩略语 下列符号和缩略语适用于本文件：D、d、F、R、r、T、GD、SD。 5 系列号 （后续内容未完整识别，按原文保留章节结构）
