【国家标准】 液压传动连接 快换接头 第2部分：20 MPa～31.5 MPa平面型

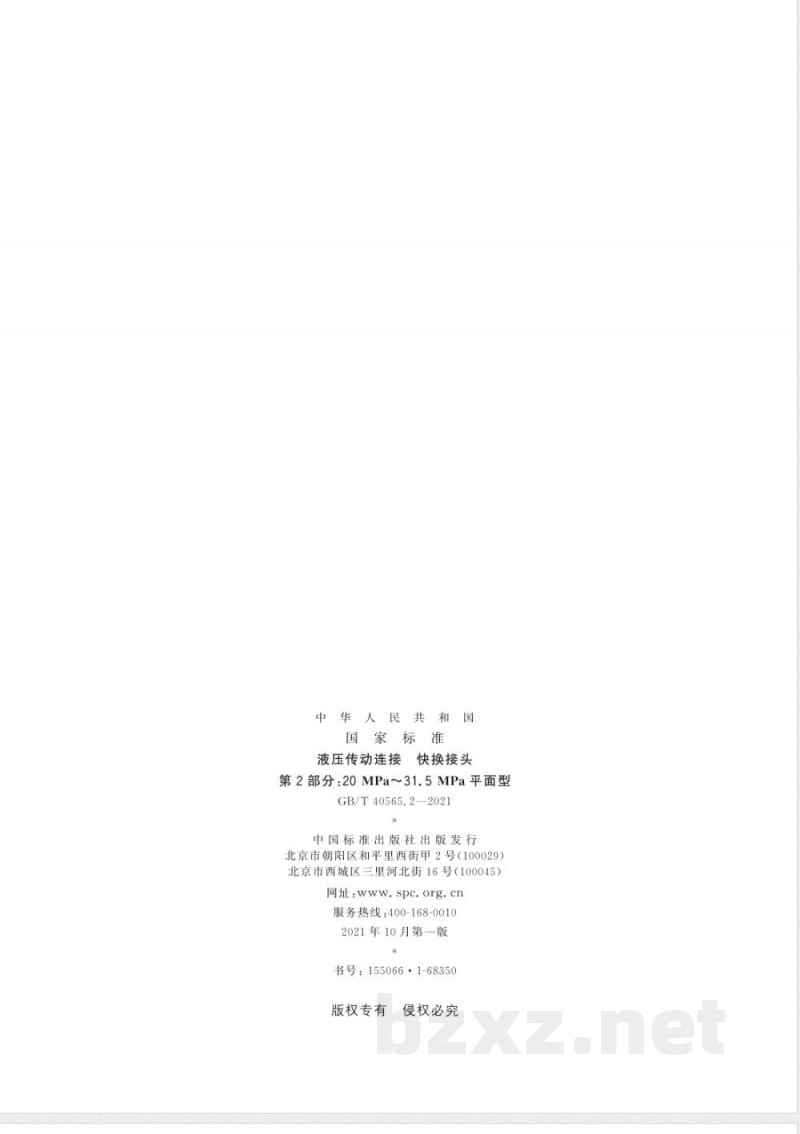

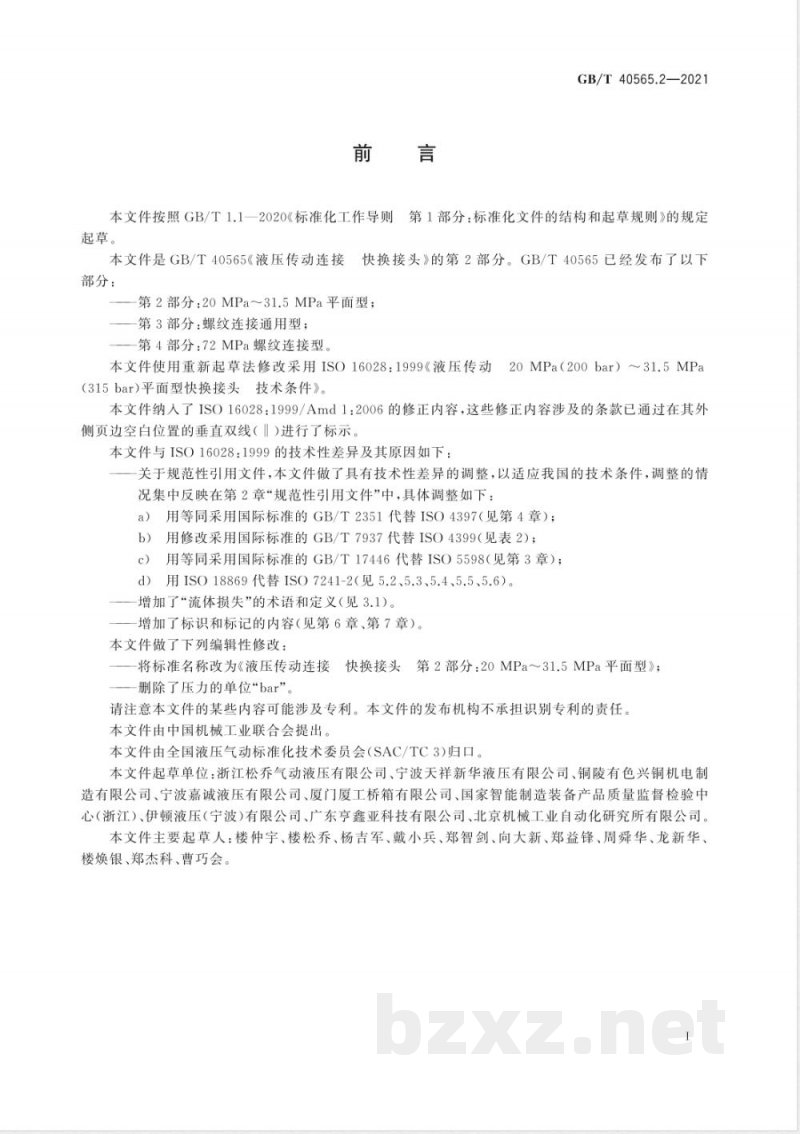

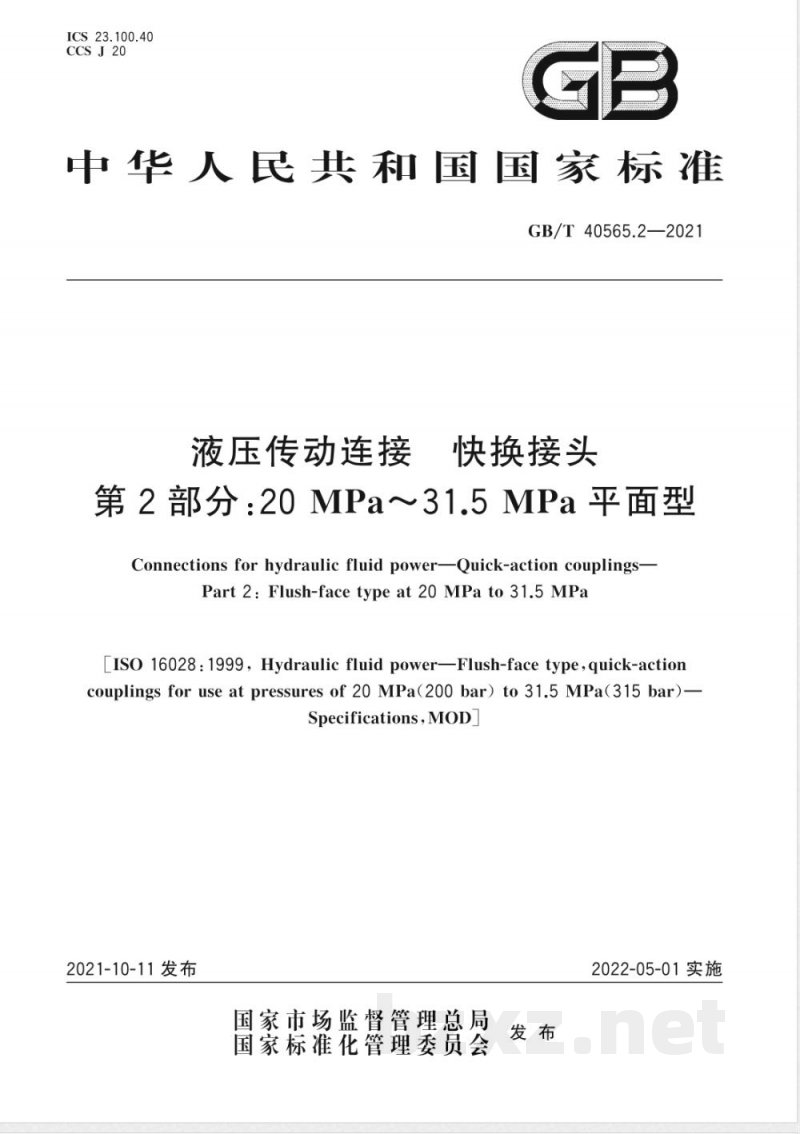

ICS 23.100.40 CCS J20 GB 中华人民共和国国家标准 GB/T 40565.2—2021 液压传动连接 快换接头 第2部分：20 MPa～31.5 MPa 平面型 Connections for hydraulic fluid power - Quick-action couplings - Part 2: Flush-face type at 20 MPa to 31.5 MPa [ISO 16028:1999, Hydraulic fluid power—Flush-face type quick-action couplings for use at pressures of 20 MPa (200 bar) to 31.5 MPa (315 bar) - Specifications, MOD] 2021-10-11发布 国家市场监督管理总局 国家标准化管理委员会 发布 2022-05-01实施 中华人民共和国国家标准 液压传动连接 快换接头 第2部分：20 MPa～31.5 MPa 平面型 GB/T 40565.2—2021 中国标准出版社出版发行 北京市朝阳区和平里西街甲2号（100029） 北京市西城区三里河北街16号（100045） 网址：www.spc.org.cn 服务热线：400-168-0010 2021年10月第一版 书号：155066·1-68350 版权专有 侵权必究 前言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 本文件是GB/T 40565《液压传动连接 快换接头》的第2部分。GB/T 40565已经发布以下部分： ——第2部分：20 MPa～31.5 MPa 平面型； ——第3部分：螺纹连接通用型； ——第4部分：72 MPa 螺纹连接型。 本文件使用重新起草法修改采用ISO 16028:1999《液压传动 20 MPa（200 bar）～31.5 MPa（315 bar）平面型快换接头 技术条件》。 本文件纳入ISO 16028:1999/Amd1:2006的修正内容，相关条款通过页边空白处垂直双线（Ⅱ）标示。 本文件与ISO 16028:1999的主要技术性差异如下： 1）规范性引用文件进行了调整，以适应我国技术条件； 2）用GB/T 2351代替ISO 4397； 3）用GB/T 7937代替ISO 4399； 4）用GB/T 17446代替ISO 5598； 5）用ISO 18869代替ISO 7241-2； 6）增加“流体损失”术语和定义； 7）增加标识和标记内容。 本文件还做了编辑性修改： ——标准名称改为《液压传动连接 快换接头 第2部分：20 MPa～31.5 MPa 平面型》； ——删除压力单位“bar”。 本文件的某些内容可能涉及专利，发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国液压气动标准化技术委员会（SAC/TC 3）归口。 本文件起草单位：浙江松乔气动液压有限公司、宁波天祥新华液压有限公司、铜陵有色兴铜机电制造有限公司、宁波嘉诚液压有限公司、厦门厦工桥箱有限公司、国家智能制造装备产品质量监督检验中心（浙江）、伊顿液压（宁波）有限公司、广东亨鑫亚科技有限公司、北京机械工业自动化研究所有限公司。 本文件主要起草人：楼仲宇、楼松乔、杨吉军、戴小兵、郑智剑、向大新、郑益锋、周舜华、龙新华、楼焕银、郑杰科、曹巧会。 引言 在液压传动系统中，动力是通过封闭回路中受压流体来传递和控制的。快换接头用于无需工具或特殊装置条件下实现流体导管的快速连接或断开。 GB/T 40565规定了液压快换接头的尺寸和要求，由四个部分构成： ——第1部分：通用型，规定一般用途液压快换接头的尺寸和要求； ——第2部分：20 MPa～31.5 MPa 平面型，规定该压力范围平面型液压快换接头的尺寸和要求； ——第3部分：螺纹连接通用型，规定螺纹连接型液压快换接头的尺寸和要求； ——第4部分：72 MPa 螺纹连接型，规定高压螺纹连接型液压快换接头的尺寸和要求。 GB/T 40565的四个部分采用ISO独立标准制定，为便于系统化管理与实施，将其组合为分部分标准。 1 范围 液压传动连接 快换接头 第2部分：20 MPa…
