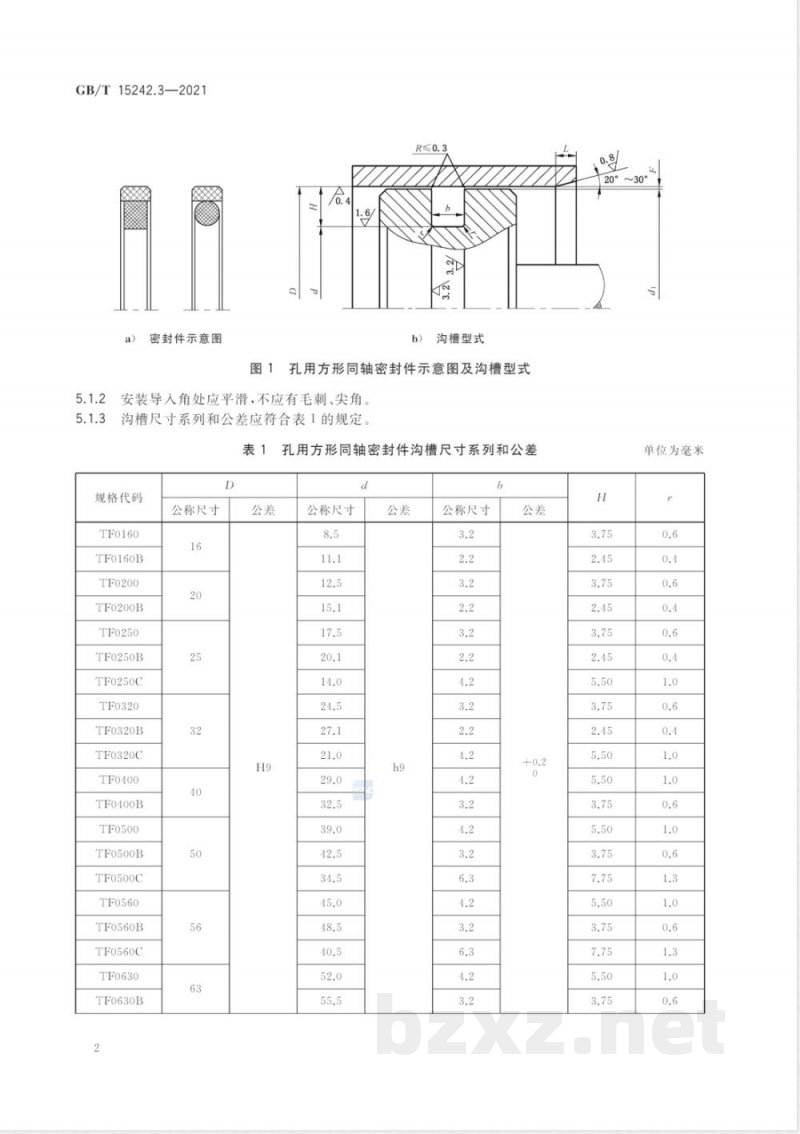

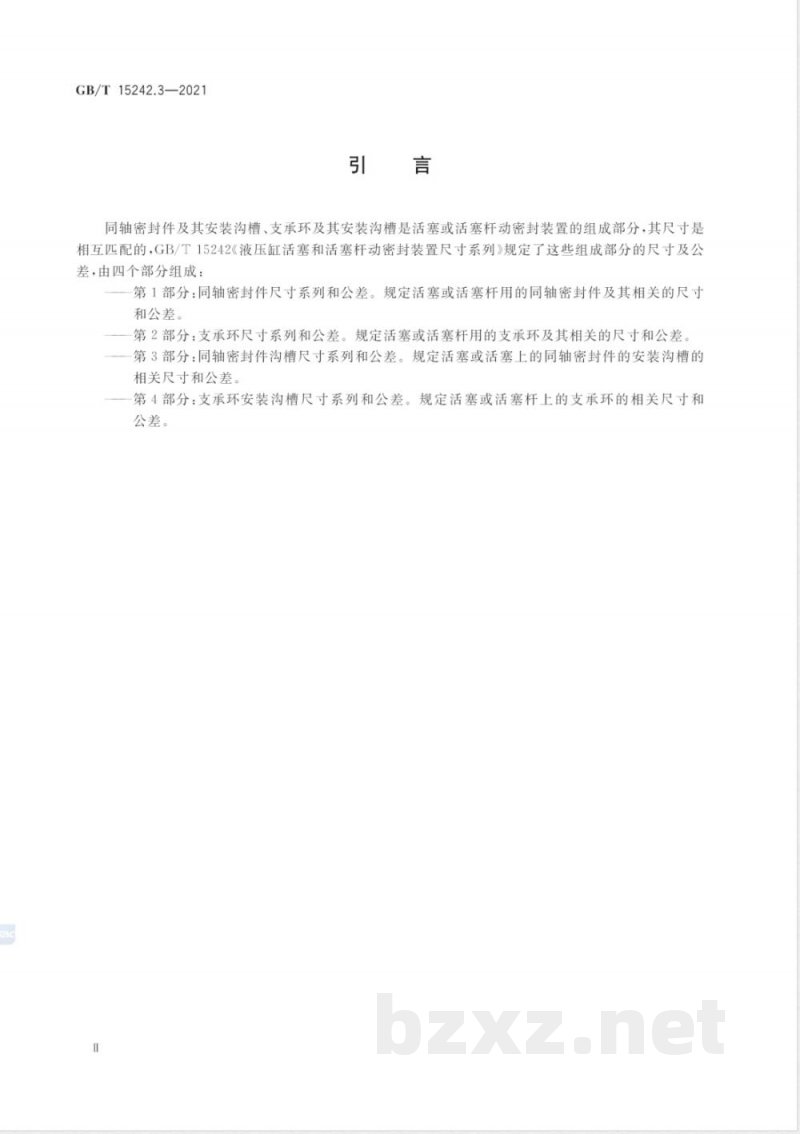

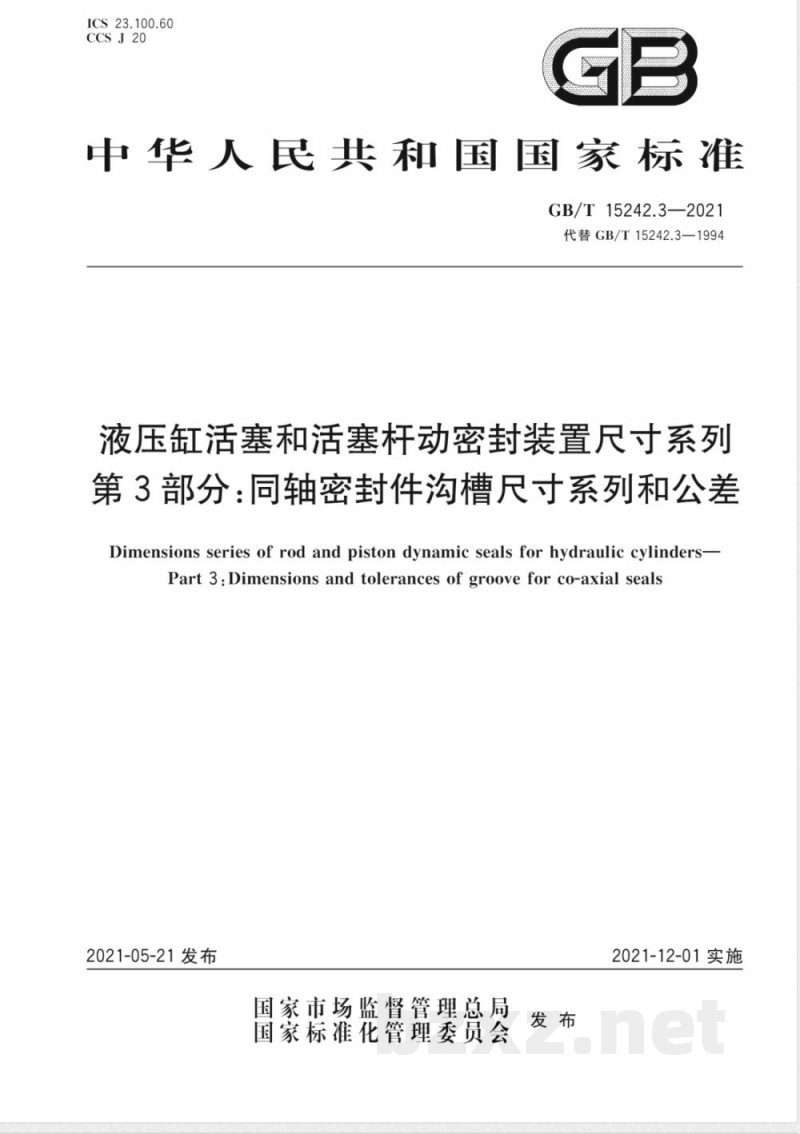

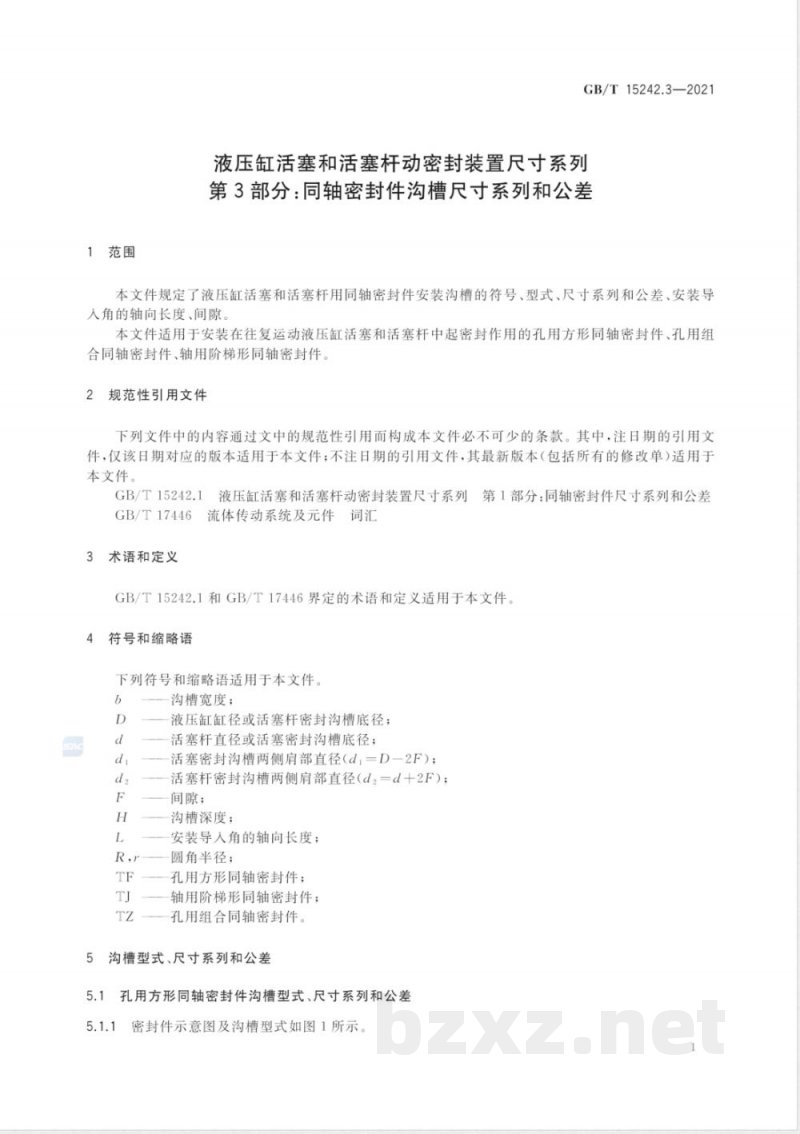

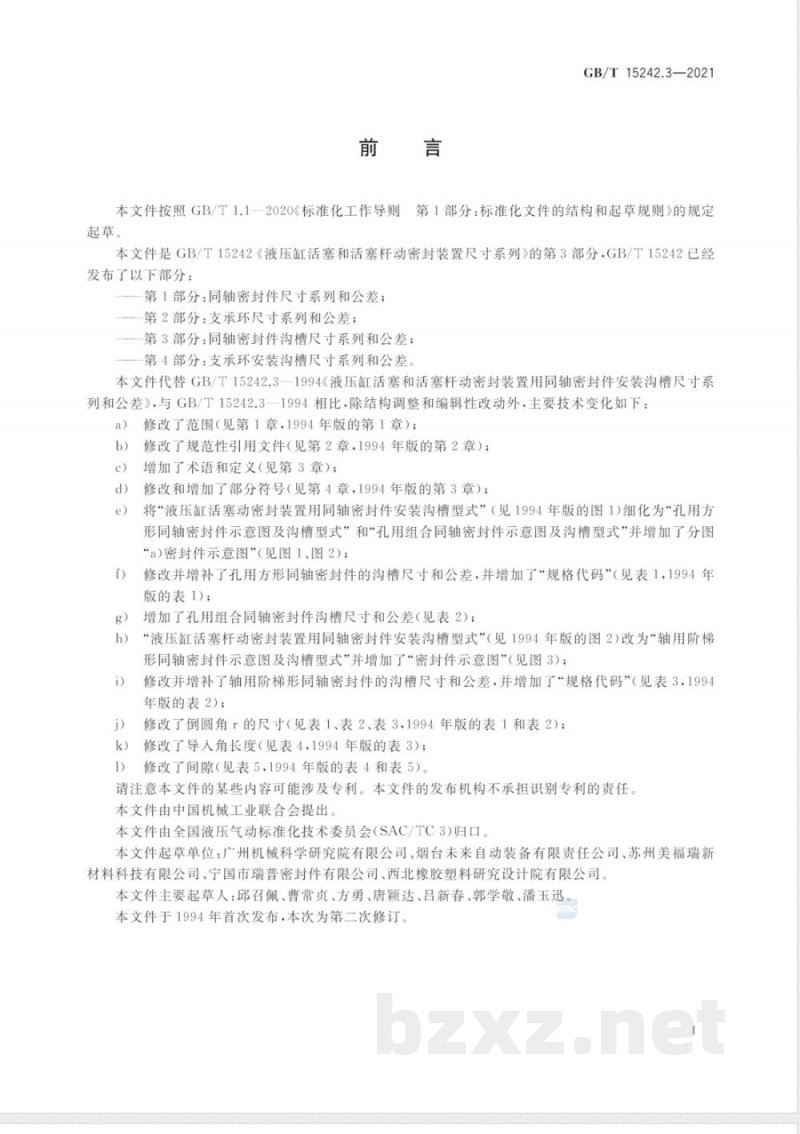

ICS 23.100.60 CCS J20 GB 中华人民共和国国家标准 GB/T 15242.3—2021 代替 GB/T 15242.3—1994 液压缸活塞和活塞杆动密封装置尺寸系列 第3部分：同轴密封件沟槽尺寸系列和公差 Dimensions series of rod and piston dynamic seals for hydraulic cylinders—Part 3: Dimensions and tolerances of groove for co-axial seals 2021-05-21发布 国家市场监督管理总局 国家标准化管理委员会 发布 2021-12-01实施 前言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 本文件是GB/T 15242《液压缸活塞和活塞杆动密封装置尺寸系列》的第3部分，该系列还包括： 第1部分：同轴密封件尺寸系列和公差； 第2部分：支承环尺寸系列和公差； 第3部分：同轴密封件沟槽尺寸系列和公差； 第4部分：支承环安装沟槽尺寸系列和公差。 本文件代替GB/T 15242.3—1994，与1994版相比，主要技术变化如下： （1）修改范围（见第1章）； （2）修改规范性引用文件（见第2章）； （3）增加术语和定义（见第3章）； （4）修改并增加符号（见第4章）； （5）将原沟槽型式示意图细化为孔用方形同轴密封件、孔用组合同轴密封件及轴用阶梯形同轴密封件示意图，并增加分图说明； （6）修改并增补孔用方形同轴密封件沟槽尺寸与公差，并增加规格代码（见表1）； （7）增加孔用组合同轴密封件沟槽尺寸和公差（见表2）； （8）修改轴用阶梯形同轴密封件沟槽尺寸与公差并增加规格代码（见表3）； （9）修改倒圆角r尺寸； （10）修改导入角长度； （11）修改间隙要求。 本文件由中国机械工业联合会提出，由全国液压气动标准化技术委员会（SAC/TC 3）归口。 起草单位：广州机械科学研究院有限公司、烟台未来自动装备有限责任公司、苏州美福瑞新材料科技有限公司、宁国市瑞普密封件有限公司、西北橡胶塑料研究设计院有限公司。 主要起草人：邱召佩、曹常贞、方勇、唐颖达、吕新春、郭学敬、潘玉迅。 本文件于1994年首次发布，本次为第二次修订。 引言 同轴密封件及其安装沟槽、支承环及其安装沟槽是活塞或活塞杆动密封装置的重要组成部分，其尺寸相互匹配。GB/T 15242《液压缸活塞和活塞杆动密封装置尺寸系列》由四个部分组成： 第1部分：同轴密封件尺寸系列和公差； 第2部分：支承环尺寸系列和公差； 第3部分：同轴密封件沟槽尺寸系列和公差； 第4部分：支承环安装沟槽尺寸系列和公差。 1 范围 本文件规定了液压缸活塞和活塞杆用同轴密封件安装沟槽的符号、型式、尺寸系列、公差、安装导入角轴向长度及间隙。 本文件适用于往复运动液压缸中用于密封的孔用方形同轴密封件、孔用组合同轴密封件及轴用阶梯形同轴密封件。 2 规范性引用文件 GB/T 15242.1 液压缸活塞和活塞杆动密封装置尺寸系列 第1部分：同轴密封件尺寸系列和公差 （后续引用文件内容未完整识别）
