【国家标准】 液压传动 单杆缸附件的安装尺寸 第2部分：16MPa缸径25mm～220mm紧凑型系列

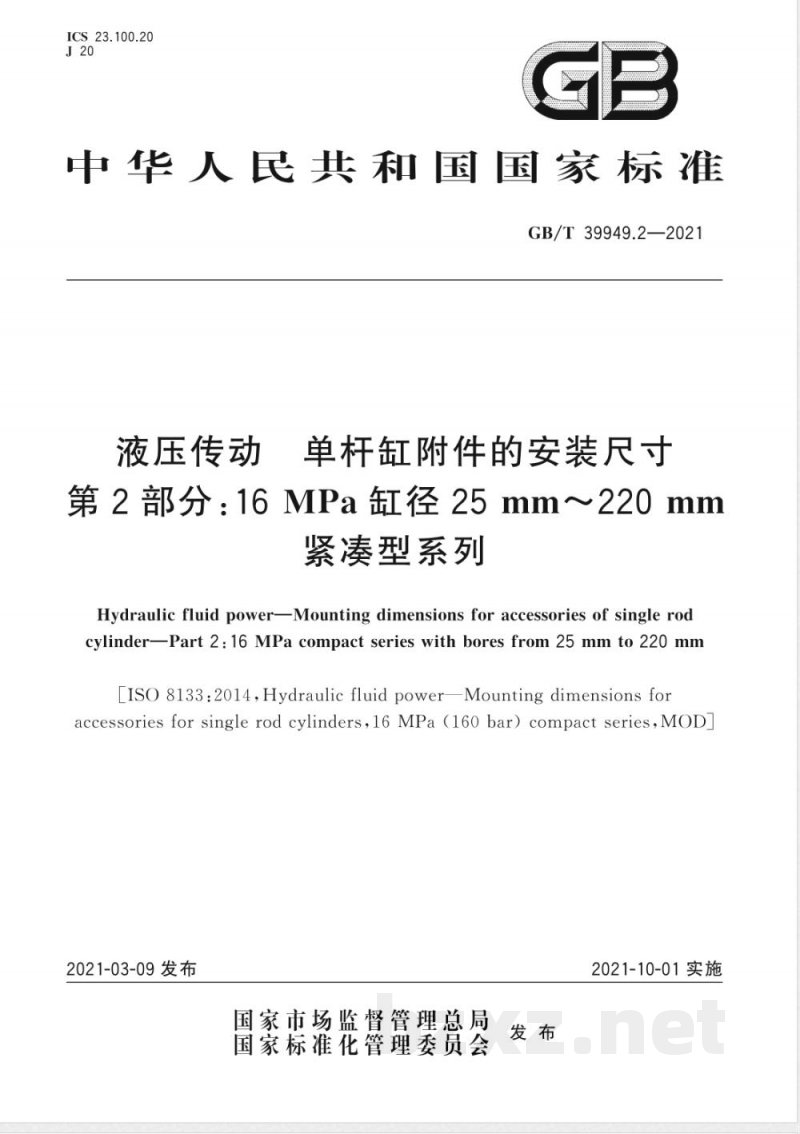

ICS 23.100.20 J20 GB 中华人民共和国国家标准 GB/T 39949.2—2021 液压传动 单杆缸附件的安装尺寸 第2部分：16 MPa 缸径25 mm～220 mm紧凑型系列 Hydraulic fluid power—Mounting dimensions for accessories of single rod cylinder—Part 2: 16 MPa compact series with bores from 25 mm to 220 mm (ISO 8133:2014, Hydraulic fluid power—Mounting dimensions for accessories for single rod cylinders, 16 MPa (160 bar) compact series, MOD) 2021-03-09发布 国家市场监督管理总局 国家标准化管理委员会 发布 2021-10-01实施 前言 GB/T 39949《液压传动 单杆缸附件的安装尺寸》分为3个部分： 第1部分：16 MPa中型系列和25 MPa系列； 第2部分：16 MPa缸径25 mm～220 mm紧凑型系列； 第3部分：16 MPa缸径250 mm～500 mm紧凑型系列。 本部分为GB/T 39949的第2部分。本部分按照GB/T 1.1—2009规定起草。 本部分使用重新起草法修改采用ISO 8133:2014《液压传动 16 MPa(160 bar)紧凑型系列单杆缸的安装尺寸》。 与ISO 8133:2014相比，主要技术变化如下： 1. 规范性引用文件调整： - 用GB/T 1184代替ISO 2768-2（非等效采用）； - 用GB/T 1800.2代替ISO 286-2（修改采用）； - 用GB/T 1804代替ISO 2768-1（非等效采用）； - 用GB/T 9094代替ISO 6099（等同采用）； - 用GB/T 17446代替ISO 5598（等同采用）。 2. 附件型式修改： - AB2中“单耳环支架”修改为“单耳环支架，对称型”； - AB4中“双耳环支架，对称型”修改为“双耳环支架，通孔，对称型”。 3. AL6图样修改为包含锁板、销轴、双耳环和螺钉等结构体。 4. 摆动角度增加用户使用要求：（用户使用时，摆动角度不宜超过±3°）。 本部分由中国机械工业联合会提出，由全国液压气动标准化技术委员会（SAC/TC 3）归口。 起草单位：合肥长源液压股份有限公司、广东省韶关市质量计量监督检测所、扬州市江都永坚有限公司、江阴市洪腾机械有限公司、浙江大学、国家智能制造装备产品质量监督检测中心（浙江）、北京机械工业自动化研究所有限公司。 主要起草人：陈鹏、胡善芝、肖寄光、张鸿、薛洪权、张军辉、郑智剑、曹巧会。 1 范围 本文件规定了16 MPa缸径25 mm～220 mm紧凑型系列单杆液压缸附件的安装尺寸。 本文件适用于JB/T 12706.2规定的液压缸。 注：液压缸附件以机械方式传递载荷，其设计基于液压缸最大负载，该负载与GB/T 2348和GB/T 2346规定的缸径和公称压力有关。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 1184 形状和位置公差 未注公差值（GB/T 1184—1996，eqv ISO 2768-2:1989） GB/T 1800.2 产品几何技术规范（GPS）线性尺寸公差ISO代号体系 第2部分：标准公差带代号和孔、轴极限偏差表（GB/T 1800.2—2020，ISO 286-2:2010，MOD） GB/T 1804 一般公差 未注公差的线性和角度尺寸的公差（GB/T 1804—2000，eqv ISO 2768-1:1989） （后续引用文件内容未完整识别）
