【国家标准】 旋转接头名词术语

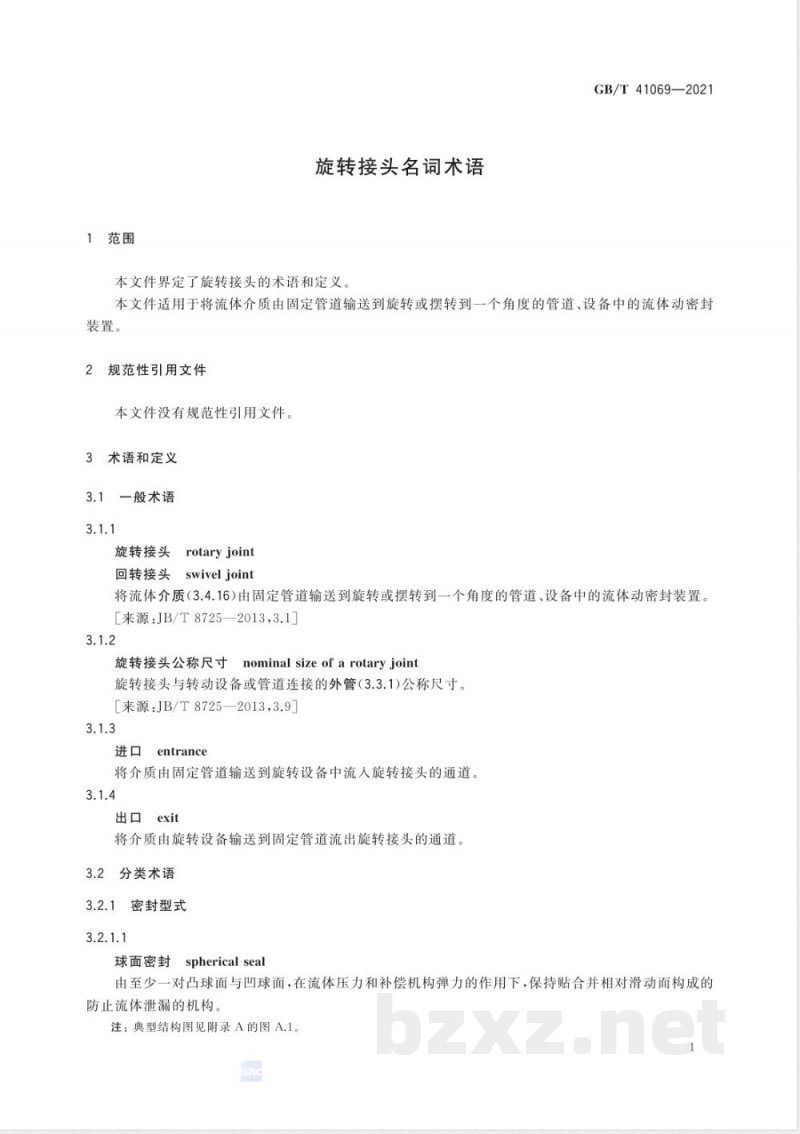

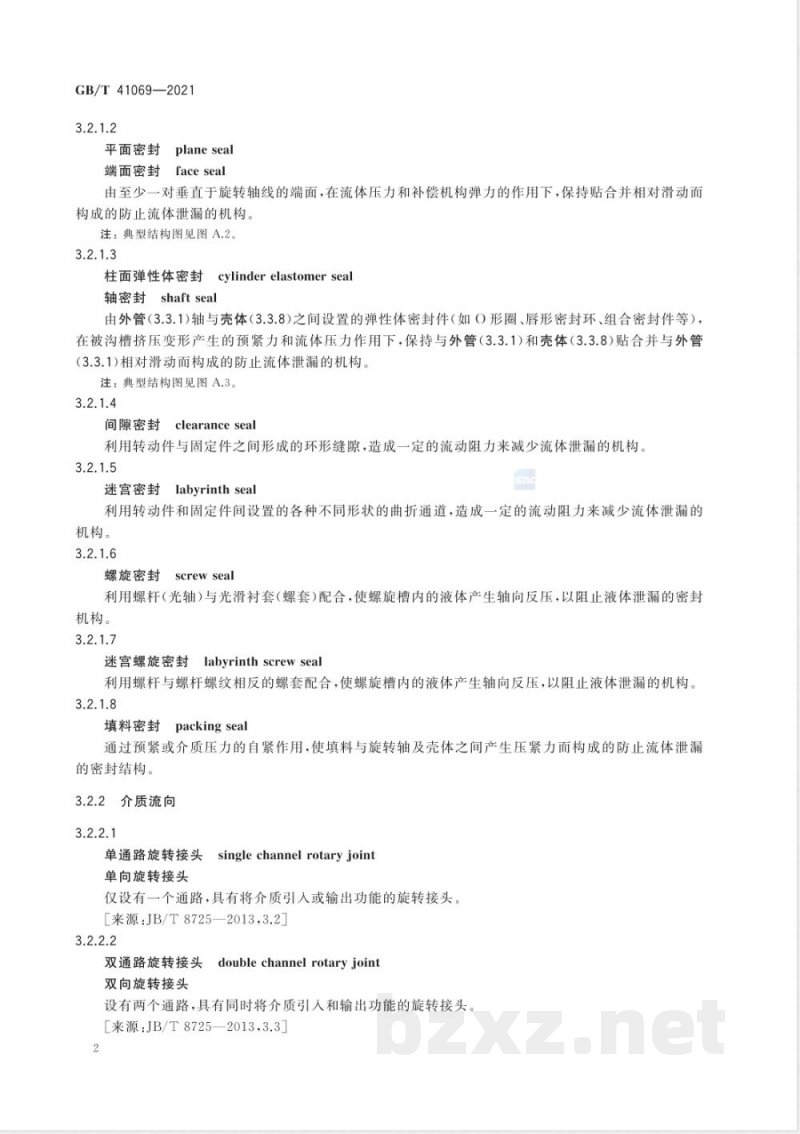

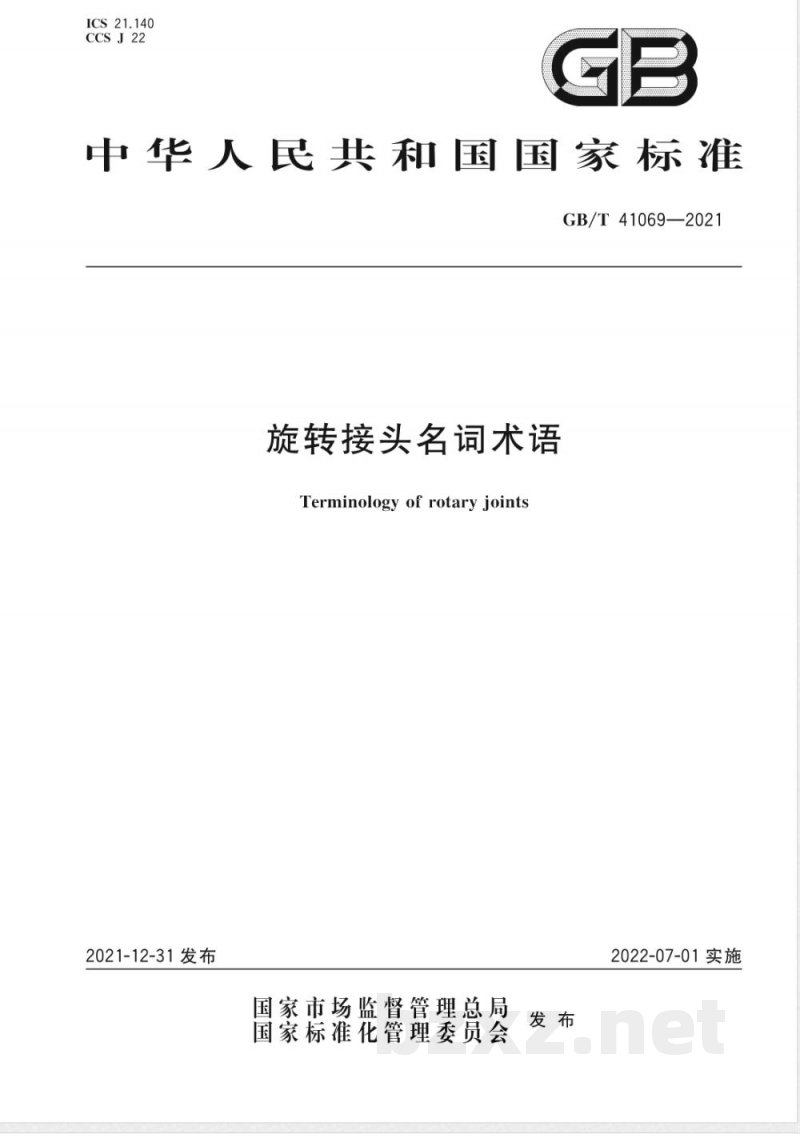

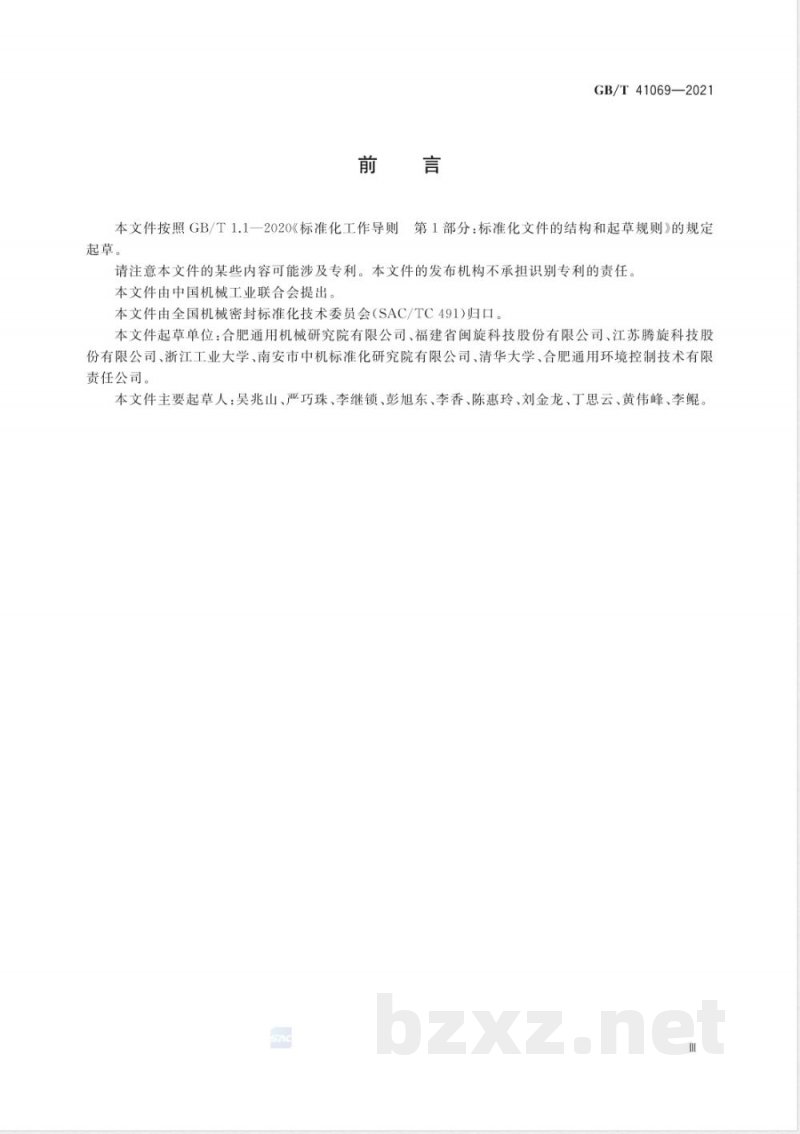

ICS 21.140 CCS J 22 中华人民共和国国家标准 GB/T 41069—2021 旋转接头名词术语 Terminology of rotary joints 2021-12-31发布 2022-07-01实施 国家市场监督管理总局 国家标准化管理委员会 发布 前言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国机械密封标准化技术委员会（SAC/TC491）归口。 本文件起草单位：合肥通用机械研究院有限公司、福建省闽旋科技股份有限公司、江苏腾旋科技股份有限公司、浙江工业大学、南安市中机标准化研究院有限公司、清华大学、合肥通用环境控制技术有限责任公司。 本文件主要起草人：吴兆山、严巧巧、李继锁、彭旭东、李香、陈惠玲、刘金龙、丁思云、黄伟峰、李鲲。 1 范围 本文件界定了旋转接头的术语和定义。 本文件适用于将流体介质由固定管道输送到旋转或摆转一定角度的管道、设备中的流体动密封装置。 2 规范性引用文件 本文件没有规范性引用文件。 3 术语和定义 3.1 一般术语 3.1.1 旋转接头 rotary joint / 回转接头 swivel joint 将流体介质由固定管道输送到旋转或摆转设备中的流体动密封装置。 3.1.2 旋转接头公称尺寸 旋转接头与转动设备或管道连接的外管公称尺寸。 3.1.3 进口 entrance 将介质由固定管道输送到旋转设备中流入旋转接头的通道。 3.1.4 出口 exit 将介质由旋转设备输送到固定管道流出旋转接头的通道。 3.2 分类术语 3.2.1 密封型式 3.2.1.1 球面密封 spherical seal 由至少一对凸球面与凹球面，在流体压力和补偿机构弹力作用下保持贴合并相对滑动，从而防止流体泄漏的机构。 3.2.1.2 平面密封 plane seal / 端面密封 face seal 由至少一对垂直于旋转轴线的端面，在流体压力和补偿机构弹力作用下保持贴合并相对滑动，从而防止流体泄漏的机构。 3.2.1.3 柱面弹性体密封 cylinder elastomer seal / 轴密封 shaft seal 在外管轴与壳体之间设置弹性体密封件，在预紧力及流体压力作用下与接触面贴合并相对滑动，从而防止泄漏的机构。 3.2.1.4 间隙密封 clearance seal 利用转动件与固定件之间的环形间隙形成流动阻力以减少泄漏的机构。 3.2.1.5 迷宫密封 labyrinth seal 通过设置曲折通道增加流动阻力以减少流体泄漏的机构。 3.2.1.6 螺旋密封 screw seal 利用螺杆与衬套配合，使螺旋槽内液体产生轴向反压以阻止泄漏的密封机构。 3.2.1.7 迷宫螺旋密封 labyrinth screw seal 利用螺杆与螺套配合，使螺旋槽内液体产生轴向反压以阻止泄漏的机构。 3.2.1.8 填料密封 packing seal 通过预紧或介质压力自紧作用，使填料与旋转轴及壳体之间产生压紧力以实现密封的结构。
