【国家标准】 流体传动系统及元件 图形符号和回路图 第1部分：图形符号

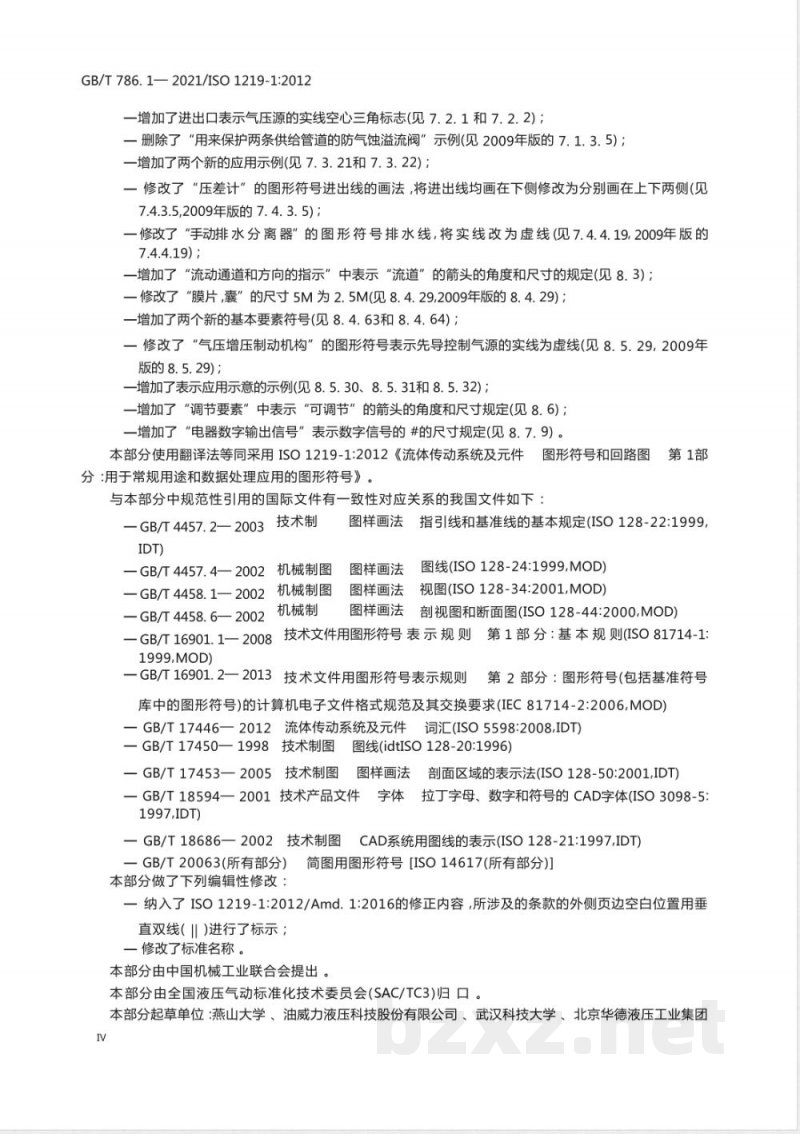

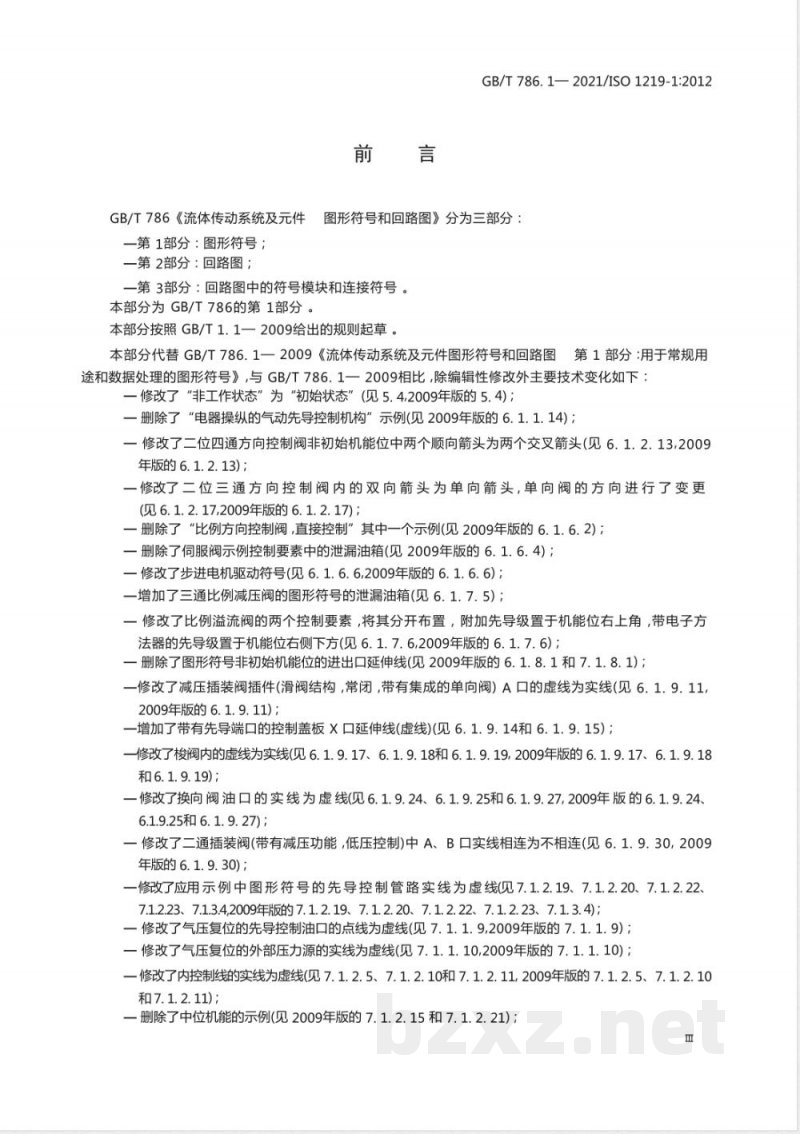

ICS 23.100.01; 01.080.30 J20 GB 中华人民共和国国家标准 GB/T 786.1—2021 / ISO 1219-1:2012（代替 GB/T 786.1—2009） 流体传动系统及元件 图形符号和回路图 第1部分：图形符号 Fluid power systems and components — Graphical symbols and circuit diagrams — Part 1: Graphical symbols 2021-05-21发布 国家市场监督管理总局 国家标准化管理委员会 发布 2021-12-01实施 前言 GB/T 786《流体传动系统及元件 图形符号和回路图》分为三部分： — 第1部分：图形符号； — 第2部分：回路图； — 第3部分：回路图中的符号模块和连接符号。 本部分为GB/T 786的第1部分。 本部分按照GB/T 1.1—2009给出的规则起草。 本部分代替GB/T 786.1—2009《流体传动系统及元件图形符号和回路图 第1部分：用于常规用途和数据处理的图形符号》。与2009版相比，除编辑性修改外主要技术变化如下： — 修改“非工作状态”为“初始状态”（见5.4，2009年版5.4）； — 删除“电器操纵的气动先导控制机构”示例（见2009年版6.1.1.14）； — 修改二位四通方向控制阀非初始机能位中两个顺向箭头为交叉箭头（见6.1.2.13）； — 修改二位三通方向控制阀箭头表示方式及单向阀方向（见6.1.2.17）； — 删除比例方向控制阀直接控制示例（见2009年版6.1.6.2）； — 删除伺服阀示例中的泄漏油箱（见2009年版6.1.6.4）； — 修改步进电机驱动符号（见6.1.6.6）； — 增加三通比例减压阀图形符号的泄漏油箱（见6.1.7.5）； — 修改比例溢流阀控制要素布置方式（见6.1.7.6）； — 删除图形符号非初始机能位的进出口延伸线（见2009年版6.1.8.1和7.1.8.1）； — 修改减压插装阀插件A口虚线为实线（见6.1.9.11）； — 增加带先导端口控制盖板延伸线（见6.1.9.14、6.1.9.15）； — 修改梭阀内部虚线为实线（见6.1.9.17~6.1.9.19）； — 修改换向阀油口实线为虚线（见6.1.9.24、6.1.9.25、6.1.9.27）； — 修改二通插装阀结构连接关系（见6.1.9.30）； — 修改应用示例中部分先导控制管路表示方式（见7.1）。 范围 本标准规定了流体传动系统及元件图形符号、术语和定义、标注说明、液压与气动应用示例、图形符号基本要素及应用规则等内容。 1 范围 本标准适用于流体传动系统（包括液压和气动）图形符号的统一表示方法，用于工程设计、技术文件及回路图绘制。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的： GB/T 786.2—2013 流体传动系统及元件 回路图 GB/T 786.3—2013 流体传动系统及元件 符号模块与连接符号 3 术语和定义 本部分采用GB/T 786相关术语体系。 4 标注说明（引用GB/T 786的本部分）总则 规定图形符号在液压与气动系统中的基本标注方法与表示原则。 5 液压应用示例 5.1 阀 5.2 泵和马达 5.3 缸 5.4 附件 6 气动应用示例 6.1 阀 6.2 空气压缩机和马达 6.3 缸 6.4 附件 7 图形符号的基本要素 7.1 线 7.2 连接和管接头 7.3 流动通道和方向的指示 7.4 机械基本要素 7.5 控制机构要素 7.6 调节要素 7.7 附件 8 应用规则 8.1 常规符号 8.2 阀 8.3 二通盖板式插装阀 8.4 泵和马达 8.5 缸 8.6 附件 附录A（资料性附录）CAD符号介绍 参考文献
