【其他行业标准】 电压力锅能效限定值及能效等级

ICS97.040.50
分类号：Y63
备案号：34986-2012
中华人民共和国轻工行业标准
QB/T4268-2011
电压力锅能效限定值及能效等级Minimum allowable values of energy efficiency and energy efficiency gradesforelectric pressure cooker
2011-12-20 发布
中华人民共和国工业和信息化部2012-07-01实施

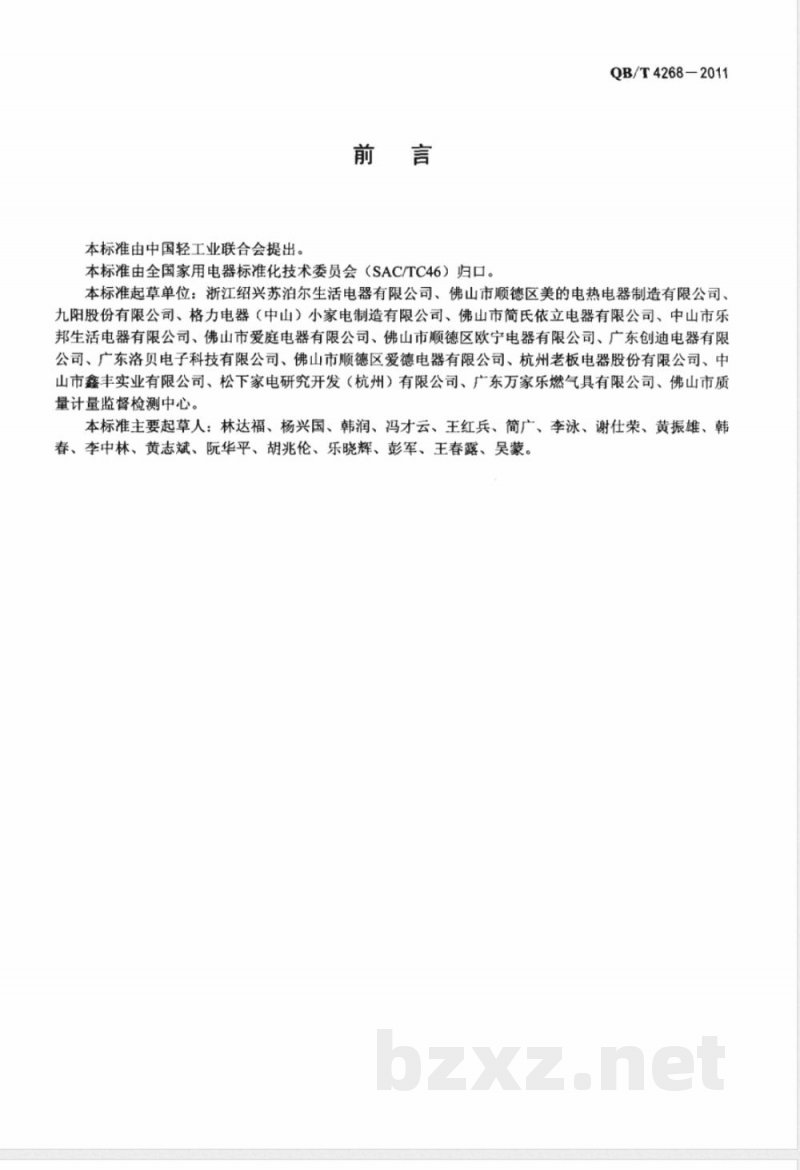

本标准由中国轻工业联合会提出。前言
本标准由全国家用电器标准化技术委员会（SAC/TC46）归口。QB/T42682011
本标准起草单位：浙江绍兴苏泊尔生活电器有限公司、佛山市顺德区美的电热电器制造有限公司、九阳股份有限公司、格力电器（中山）小家电制造有限公司、佛山市简氏依立电器有限公司、中山市乐邦生活电器有限公司、佛山市爱庭电器有限公司、佛山市顺德区欧宁电器有限公司、广东创迪电器有限公司、广东洛贝电子科技有限公司、佛山市顺德区爱德电器有限公司、杭州老板电器股份有限公司、中山市鑫丰实业有限公司、松下家电研究开发（杭州）有限公司、广东万家乐燃气具有限公司、佛山市质量计量监督检测中心。
本标准主要起草人：林达福、杨兴国、韩润、冯才云、王红兵、简广、李泳、谢仕荣、黄振雄、韩春、李中林、黄志斌、阮华平、胡兆伦、乐晓辉、彭军、王春露、吴蒙。1范围
电压力锅能效限定值及能效等级QB/T4268-2011

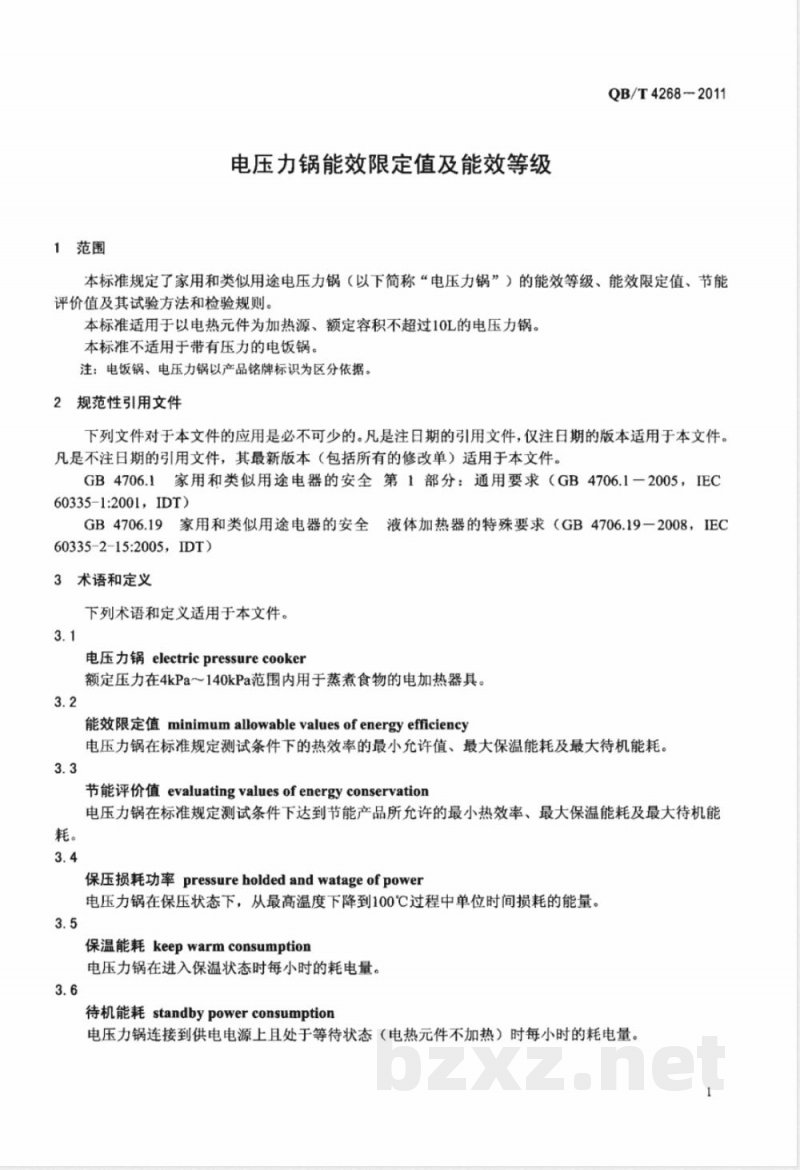

本标准规定了家用和类似用途电压力锅（以下简称“电压力锅”）的能效等级、能效限定值、节能评价值及其试验方法和检验规则。本标准适用于以电热元件为加热源、额定容积不超过10L的电压力锅。本标准不适用于带有压力的电饭锅。注：电饭锅、电压力锅以产品铭牌标识为区分依据。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB4706.1家用和类似用途电器的安全第1部分：通用要求（GB4706.1一2005，IEC60335-1:2001，IDT)
GB4706.19家用和类似用途电器的安全液体加热器的特殊要求（GB4706.19一2008，IEC60335-2-15:2005，IDT)
3术语和定义
下列术语和定义适用于本文件。3.1
电压力锅electricpressurecooker额定压力在4kPa140kPa范围内用于蒸煮食物的电加热器具。3.2
能效限定值minimumallowablevaluesofenergyefficiency电压力锅在标准规定测试条件下的热效率的最小允许值、最大保温能耗及最大待机能耗。3.3
节能评价值evaluatingvaluesofenergyconservation电压力锅在标准规定测试条件下达到节能产品所允许的最小热效率、最大保温能耗及最大待机能耗。
保压损耗功率pressureholdedandwatageofpower电压力锅在保压状态下，从最高温度下降到100℃过程中单位时间损耗的能量。3.5
保温能耗keepwarmconsumption
电压力锅在进入保温状态时每小时的耗电量。3.6
待机能耗standbypowerconsumption电压力锅连接到供电电源上且处于等待状态（电热元件不加热）时每小时的耗电量。1
QB/T4268-2011

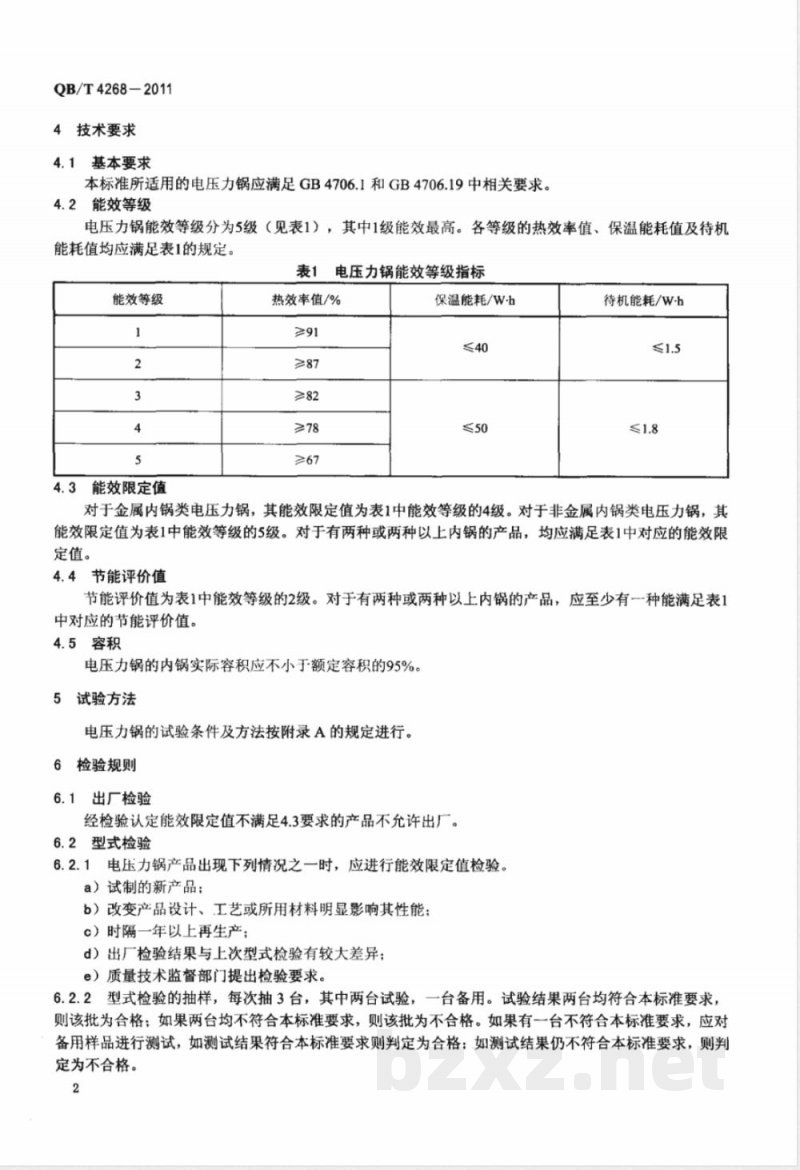

4技术要求
4.1基本要求
本标准所适用的电压力锅应满足GB4706.1和GB4706.19中相关要求。4.2能效等级
电压力锅能效等级分为5级（见表1），其中1级能效最高。各等级的热效率值、保温能耗值及待机能耗值均应满足表1的规定。
表1电压力锅能效等级指标
能效等级
4.3能效限定值
热效率值/%
保温能耗/W·h
待机能耗/W-h
对于金属内锅类电压力锅，其能效限定值为表1中能效等级的4级。对于非金属内锅类电压力锅，其能效限定值为表1中能效等级的5级。对于有两种或两种以上内锅的产品，均应满足表1中对应的能效限定值。
4.4节能评价值
节能评价值为表1中能效等级的2级。对于有两种或两种以上内锅的产品，应至少有一种能满足表1中对应的节能评价值。
4.5容积
电压力锅的内锅实际容积应不小于额定容积的95%。5试验方法
电压力锅的试验条件及方法按附录A的规定进行。6检验规则
6.1出厂检验
经检验认定能效限定值不满足4.3要求的产品不允许出厂。6.2型式检验
6.2.1电压力锅产品出现下列情况之一时，应进行能效限定值检验。a）试制的新产品：
b）改变产品设计、工艺或所用材料明显影响其性能；c）时隔一年以上再生产；
d）出厂检验结果与上次型式检验有较大差异；e）质量技术监督部门提出检验要求。6.2.2型式检验的抽样，每次抽3台，其中两台试验，一台备用。试验结果两台均符合本标准要求，则该批为合格；如果两台均不符合本标准要求，则该批为不合格。如果有一台不符合本标准要求，应对备用样品进行测试，如测试结果符合本标准要求则判定为合格：如测试结果仍不符合本标准要求，则判定为不合格。

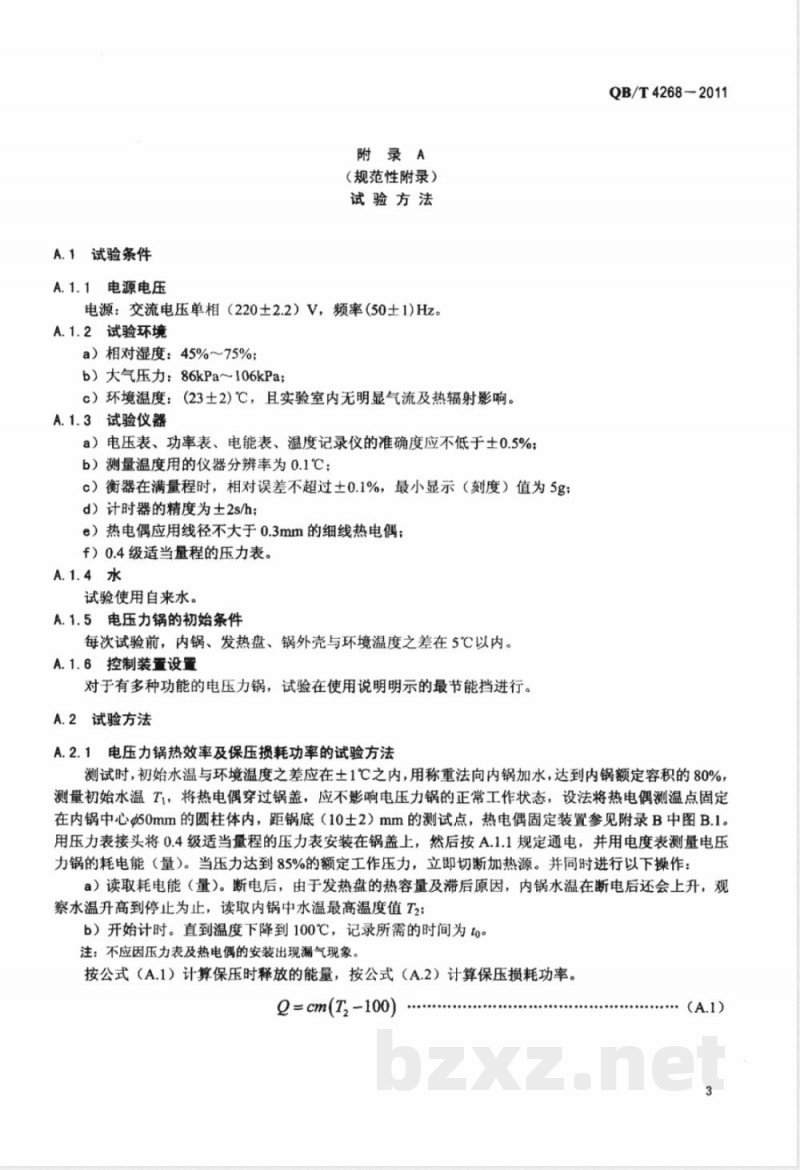

A.1试验条件
A.1.1电源电压
附录A
（规范性附录）
试验方法
电源：交流电压单相（220土2.2）V，频率(50士1)Hz。A.1.2试验环境
a）相对湿度：45%～75%；
b）大气压力：86kPa～106kpa；c）环境温度：（23土2）℃，且实验室内无明显气流及热辐射影响。A.1.3试验仪器
a）电压表、功率表、电能表、温度记录仪的准确度应不低于土0.5%；b）测量温度用的仪器分辨率为0.1℃C；c）衡器在满量程时，相对误差不超过土0.1%，最小显示（刻度）值为5g：d）计时器的精度为土2s/h;
e）热电偶应用线径不大于0.3mm的细线热电偶；f）0.4级适当量程的压力表。
试验使用自来水。
A.1.5电压力锅的初始条件
每次试验前，内锅、发热盘、锅外壳与环境温度之差在5℃以内。A.1.6控制装工设置
对于有多种功能的电压力锅，试验在使用说明明示的最节能挡进行。A.2试验方法
A.2.1电压力锅热效率及保压损耗功率的试验方法QB/T4268-2011
测试时，初始水温与环境温度之差应在土1℃之内，用称重法向内锅加水，达到内锅额定容积的80%，测量初始水温T1，将热电偶穿过锅盖，应不影响电压力锅的正常工作状态，设法将热电偶测温点固定在内锅中心50mm的圆柱体内，距锅底（10土2）mm的测试点，热电偶固定装置参见附录B中图B.1。用压力表接头将0.4级适当量程的压力表安装在锅盖上，然后按A.1.1规定通电，并用电度表测量电压力锅的耗电能（量）。当压力达到85%的额定工作压力，立即切断加热源。并同时进行以下操作：a）读取耗电能（量）。断电后，由于发热盘的热容量及滞后原因，内锅水温在断电后还会上升，观察水温升高到停止为止，读取内锅中水温最高温度值T2:b）开始计时。直到温度下降到100℃，记录所需的时间为to。注：不应因压力表及热电偶的安装出现漏气现象。按公式（A.1）计算保压时释放的能量，按公式（A.2）计算保压损耗功率。Q= cm(T, -100)
QB/T4268-2011
式中：
保压时释放的能量，单位为焦耳（J)；水的比热，取4.2×103J/（kg℃）；试验前水的质量，单位为千克（kg)；-试验后最高水温，单位为摄氏度（℃)；保压损耗功率，单位为瓦特（W)；+保压所需的时间，单位为秒（s)。按公式（A.3）计算热效率。
1.16m(T, -T)-1.16m(100-T,)n ×100%n
式中：
热效率，精确到百分号前一位小数；水的比热，单位为瓦时每千克摄氏度[W-h/（kg℃）]；一试验前初始水温，单位为摄氏度（℃）；-耗电量，单位为瓦时（W-h）；E-
修正系数，保压损耗功率P及对应的修正系数n见表A.1。保压损耗功率及对应的修正系数表A.1
保压损耗功率P/W
P≤40
40P≤50
5060P≤70
708090100A.2.2保温能耗的测定
修正系数n
（A.2）
用称重法向内锅加水，达到内锅额定容积的80%，并通电加热，设法将热电偶测温点固定在内锅中心50mm的圆柱体内，距锅底（10士2）mm的测试点，热电偶固定装置参见附录B中图B.1。待水温达到90℃时强制使器具进入保温状态，并同时开始记录耗电量。在第4h、4.5h、5h三个时刻点，分别测量温度值，取三次读数的平均值为保温温度。保温温度应不低于60℃。测定5h内的耗电量，然后计算出每小时耗电量。
A.2.3待机能耗的测定
测定电压力锅在待机状态下4h的耗电量，然后计算出每小时的耗电量。4
A.2.4容积的测定
a）将空的内锅放在衡器上称质量为Mi；b）将锅身平放，向锅内注满水，称锅身带水的质量M2；c）按公式（A.4）计算内锅实际容积V。M2-M
式中：
内锅实际容积，单位为升（L)；锅身带水质量，单位为千克（kg)）；M2
锅身质量，单位为千克（kg)；
—水的密度，取1kg/L。
QB/T4268-2011
QB/T4268-2011
附录B
（资料性附录）
热电偶固定装重
固定装置外圆直径为50mm，内圆直径为25mm，十字架直径为1mm，支撑脚的高度为15mm，材质均为不锈钢。如图B.1所示。
热电偶固定装置
QB/T 4268-2011
