【其他行业标准】 家用和类似用途反渗透净水机

ICS97.030
分类号：Y63
备案号：31087-2011
中华人民共和国轻工行业标准
QB/T 4144- 2010
家用和类似用途反渗透净水机
Household and similar reverse osmosis drinking water treatment purifier2010-12-29发布
中华人民共和国工业和信息化部发布2011-04--01实施
QB/T4144—2010
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国轻工业联合会提出。本标准由全国家用电器标准化技术委员会（SAC/TC46）归口。本标准参加起草单位：杭州司迈特水处理工程有限公司、佛山市美的清湖净水设备有限公司、昆山方氏塑业电子厂、北京高加索生物科技有限公司、慈溪市科宇电器有限公司、深圳市金利源净水设备有限公司、宁波鼎安电气有限公司、安徽柏繁电气有限公司、慈溪市辰禾电器有限公司、余姚天沁净水设备厂、宁波帅康净水设备有限公司、慈溪市龙巍电器有限公司、宁波强生电机有限公司、慈溪市艾博特环保科技实业有限公司、成都华津净化设备科技有限公司、北京时代沃顿科技有限公司、铜陵清水源高科技有限责任公司、日本三菱丽阳株式会社上海代表处、杭州耐德制冷电器厂、温州南洋电机公司、中国民（私）营经济研究会净水行业委员会。本标准主要起草人：叶建荣、梁建林、李文、方建新、周烈常、姜国平、王剑澜、陆永校、李松涛、王建辉、胡维杰、黄彪、熊治、顾久传。标准分享网wwybzfxWcom免费下载1范围
家用和类似以用途反渗透净水机QB/T4144-2010
本标准规定了家用和类似用途反渗透净水机（以下简称“净水机”）的术语和定义、分类与命名、要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于以市政自来水或其他集中式供水为原水，反渗透膜为主要净化元件，供家庭或类似场所使用的饮用水质处理器具。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB4706.1家用和类似用途电器的安全第1部分：通用要求（GB4706.1-2005，IEC60335-1:2001，IDT）
GB/T191包装储运图示标志（GB/T191-2008，ISO780:1997，MOD）GB/T1019家用和类似用途电器包装通则GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（GB/T2828.1-2003，ISO2859-1:1999，IDT）GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）声级计的电、声性能及测试方法GB/T3785
GB5749生活饮用水卫生标准
GB/T5750.1～GB/T5750.13生活饮用水标准检验方法GB/T17218饮用水化学处理剂卫生安全性评价GB/T17219
生活饮用水输配水设备及防护材料的安全性评价标准GB/T22090冷热饮水机
卫生部《生活饮用水水质处理器卫生安全与功能评价规范一一反渗透处理装置》（2001）卫生部《生活饮用水消毒剂和消毒设备卫生安全评价规范》（试行）卫生部《生活饮用水输配水设备及防护材料卫生安全评价规范》（2001）卫生部《生活饮用水化学处理剂卫生安全评价规范》（2001）卫生部《卫生部涉及饮用水卫生安全产品检验规定》（2001）ANSI/NSF58一2007反渗透饮用水处理系统（美国国家标准/美国卫生基金会）3术语和定义
下列术语和定义适用于本文件。3.1
反渗透reverseosmosis
在膜的进水一侧施加比溶液渗透压高的外界压力，只允许溶液中水和某些组分选择性透过，其他物质不能透过的过程。
QB/T4144—2010
reverseosmosismembrane
反渗透膜
用特定的高分子材料制成的，具有选择性能、半透性能的薄膜。它能够在外加压力作用下，使水溶液中的水和某些组分选择性透过，从而达到纯化或浓缩、分离的目的。3.3
家用和类似用途反渗透净水机householdandsimilarreverseosmosisdrinkingwatertreatmentpurifier
以符合市政自来水或其他集中式供水为原水，以反渗透膜为主要元件与相关辅助装置组成，用于改善水质、供家庭或类似场所使用的净水机。3.4
脱盐率saltrejection
净水机除盐效率，用百分比表示。3.5
去除率efficanyofrejection
对进水中某类物质的降低值占进水中该类物质总含量的比率，用百分比表示。3.6
净水流量
量purified water flow rate
在规定的运行条件下，净水机制造商标称的单位时间的产水量，单位为升每小时（L/h）。3.7
总净水量totalproductioncapacity在规定的运行条件下，净水机的出水水质符合要求且净水流量不少于标称净水流量时，其任一净化单元进行再生或更换时的累积产水量，单位为升（L）。3.8
整机终端出水量production capacityperhour of terminal在规定的运行条件下，净水机最终净水出水口的单位时间出水量，单位为升每小时（L/h）。3.9
回收率bzxZ.net
recovery
经净化后，净水占总进水量的比率，用百分比表示。4分类与命名
4.1分类
净水机按使用形式分为：
a）饮水机专用净水机（S)：与饮水机配套使用的饮用水处理装置；b）龙头式净水机
c）台立式净水机
d）挂壁式净水机
e）管道式净水机
f）便携式净水机
g）乘载式净水机
h）中央净水机

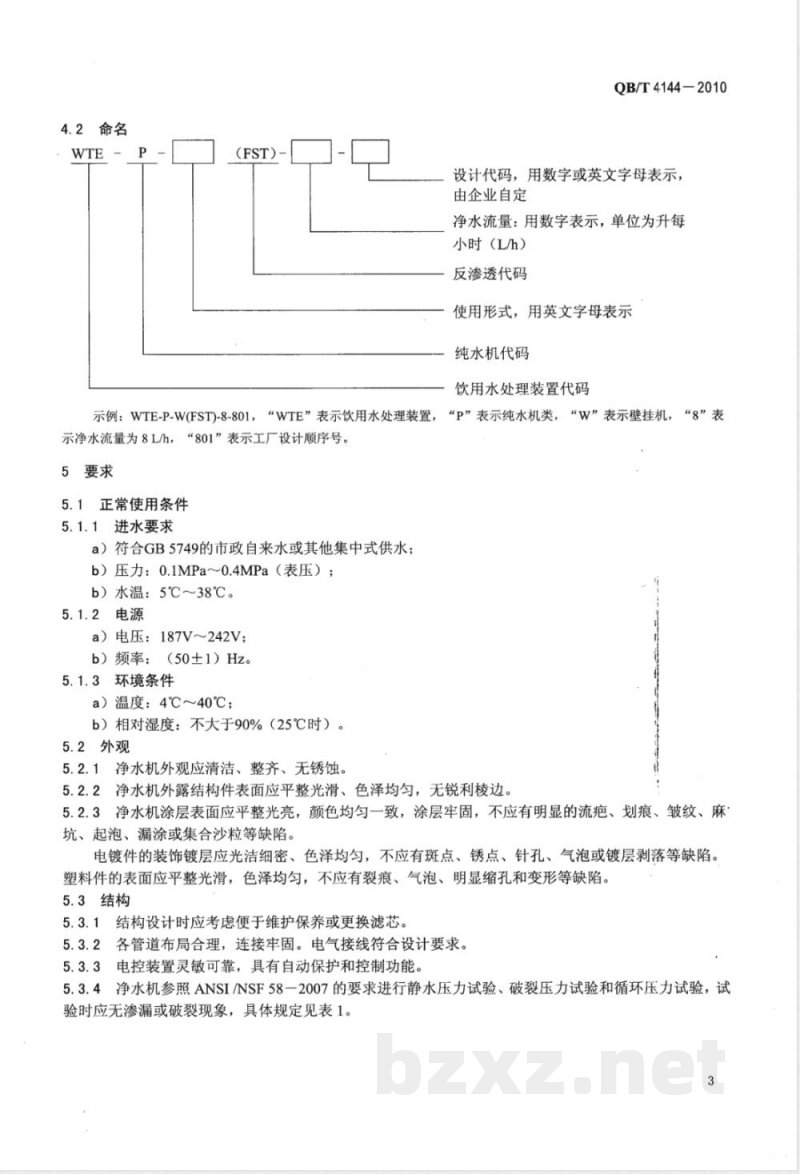

（F）：直接安装在自来水龙头上使用的饮用水处理装置；(D)：通常安放在台面上或地面上使用的饮用水处理装置；(W)：通常挂在墙壁上使用的饮用水处理装置；(P）：通常作为供水管道一部分使用的饮用水处理装置；(T)：便于随身携带使用的饮用水处理装置；(L)：装载在车（船、飞机）上的可移动使用的饮用水处理装置；(C)：通常作为供水中心为用户提供所需水质用水的饮用水处理装置。标准分享网wwbzfxwcom免费下载4.2命名
(FST)-
QB/T4144-2010
设计代码，用数字或英文字母表示，由企业自定
净水流量：用数字表示，单位为升每小时（L/h）
反渗透代码
使用形式，用英文字母表示
纯水机代码
饮用水处理装置代码
示例：WTE-P-W(FST)-8-801，“WTE”表示饮用水处理装置，“P”表示纯水机类，“W”表示壁挂机，“g”表示净水流量为8L/h，“801”表示工厂设计顺序号。5要求
5.1正常使用条件
5.1.1进水要求
a）符合GB5749的市政自来水或其他集中式供水；b）压力：0.1MPa～0.4MPa（表压）；b)水温：5℃~38℃。
5.1.2电源
a）电压：187V～242V；
b）频率：（50±1）Hz。
5.1.3环境条件
a）温度：4℃～40℃；
b）相对湿度：不大于90%（25℃时）。5.2外观
5.2.1净水机外观应清洁、整齐、无锈蚀。5.2.2净水机外露结构件表面应平整光滑、色泽均匀，无锐利棱边。5.2.3净水机涂层表面应平整光亮，颜色均匀一致，涂层牢固，不应有明显的流疤、划痕、皱纹、麻坑、起泡、漏涂或集合沙粒等缺陷。电镀件的装饰镀层应光洁细密、色泽均匀，不应有斑点、锈点、针孔、气泡或镀层剥落等缺陷。塑料件的表面应平整光滑，色泽均匀，不应有裂痕、气泡、明显缩孔和变形等缺陷。5.3结构
5.3.1结构设计时应考虑便于维护保养或更换滤芯。5.3.2各管道布局合理，连接牢固。电气接线符合设计要求。5.3.3电控装置灵敏可靠，具有自动保护和控制功能。5.3.4净水机参照ANSI/NSF58一2007的要求进行静水压力试验、破裂压力试验和循环压力试验，试验时应无渗漏或破裂现象，具体规定见表1。3
QB/T4144-2010
试验部位
整机（不包括贮水容器）
敬开式的净水机
金属承压部件
非金属承压部件
静水压力试验“
表1结构性能试验
破裂压力试验a
最高工作压力的2倍，或
最高工作压力的1.5倍，或
最高工作压力的2倍，或
最高工作压力的
4倍，或2.76MPa
注：当整机进行了承压试验时，承压部件不再单独进行承压试验。a如果表中提供了可供选择的不同压力值，则应选择使用较高的压力进行试验。5.4使用性能
5.4.1整机终端出水量
净水机终端出水量应不小于48L/h。5.4.2总净水量
总净水量应大于标称总净水量。5.4.3净水流量
实际净水流量应不小于标称净水流量。5.4.4去除率
循环压力试验“
在（0～1.04）MPa或最高工
作压力下，重复试验10万次
在（0～0.45）MPa的压力下，
重复试验1万次
在（0～1.04）MPa或最高工
作压力下，重复试验10万次
净水机对水中特定物质的去除率应符合卫生部《生活饮用水水质处理器卫生安全与功能评价规范-反渗透处理装置》（2001）要求。5.4.5脱盐率
脱盐率不小于90%
5.4.6回收率
回收率不小于30%。
5.5卫生安全
5.5.1净水机中与水接触材料及部件应符合GB/T17219和卫生部相关要求。5.5.2净水机中化学处理剂应符合GB/T17218和卫生部相关要求。5.5.3整机卫生安全
净水机应符合卫生部《生活饮用水水质处理器卫生安全与功能评价规范一一反渗透处理装置》（2001）要求。
5.6净水水质
净水机的净水水质应符合GB5749要求，并应符合卫生部《生活饮用水水质处理器卫生安全与功能一反渗透处理装置》（2001）要求。评价规范
5.7噪声和振动
5.7.1净水机在正常工作时，不应产生异常的噪声，噪声声功率级应不大于50dB(A)。5.7.2净水机在正常工作时，不应产生异常的振动，振动速度的有效值应不大于0.71mm/s。5.8电气安全性能
净水机电气部分的安全应符合GB4706.1的要求。5.9配置及主要部件
5.9.1进水电磁阀、出水阀的耐久性净水机进水电磁阀、出水阀在正常使用条件下开、闭10万次后，应能正常工作。4
标准分享网wWbzfxWcom免费下载5.9.2泵的耐久性
泵连续运转2000h后，应能正常工作；泵连续启停10万次后，应能正常工作。6i
试验方法
6.1试验条件
6.1.1除特殊规定外，试验应在下列条件下进行。QB/T4144-2010
a）实验室的环境温度在（25土5）℃范围内可调，无外界热气流和热辐射作用的室内进行；b）试验用水温度在（25土1）℃；c）相对湿度为45%～75%；
d）电源电压为额定电压，电源频率（50土1）Hz。6.1.2对结构完整性试验，应在封闭隔离的环境下进行，以防止在试验过程中发生造成人员伤害或财产损坏的危险。
6.1.3试验方法中未注明试验用水要求的，试验用水应符合GB5749要求。6.1.4净水机的安装及滤芯的冲洗或再生按制造商提供的使用说明的规定进行。6.1.5主要测量仪器及其要求。
a）测量温度的仪器，型式检验时应精确到土0.3℃，出厂检验时应精确到土1℃；b）电工仪表中电流表、电压表、功率表等的准确度，型式检验时应不低于0.5级，出厂检验时应不低于1.0级；
c）电能表的分度值应能读出0.01kW-h，型式检验时的准确度应不低于1.0级，出厂检验时的准确度应不低于2.5级；
d）噪声测试仪器，采用GB/T3785中规定的1型或1型以上的声级计或准确度相当的其他测试仪器；
e）净水机表面振动的测试仪器要求频率响应范围为i0Hz～1000Hz，在其频率范围内的相对灵敏度以80Hz的相对灵敏度为基准，其他频率的相对灵敏度应不超过-10%～+20%；f）带刻度容器体积测量精度应不低于10mL，量程根据测量需要确定；g）计时器的准确度应达到士1s;h）压力测量仪器，在测量点上的测量精确度和精密度应当达到2%。6.2外观
6.2.1通过视检，检查净水机外观、外露结构件、电镀件镀层及塑料件表面。6.2.2净水机的表面涂层按GB4706.1进行湿热试验，试验周期为96h。取涂层部件的任何部位，取样尺寸100mm×100mm。试验前，将净水机表面清洗除油。试验结束后，检查涂层表面情况。
6.3结构
6.3.1通过视检检查结构合理性。6.3.2通过视检配合触感检查管线布局。6.3.3电控装置性能
6.3.3.1带储水系统的净水机
使净水机贮水容器的储存水排放到设定下限时，观察净水机是否能自动启动运行；然后向净水机贮水容器注水，观察净水机在超过设定上限时是否能自动停止运行。6.3.3.2不带储水系统的净水机
开启产水阀（或水龙头），观察净水机是否能自动开机运行；再关闭产水阀（或水龙头），观察净水机能否自动停止运行。
6.3.4结构性能
QB/T4144-2010
试验仪器
静水压力试验、破裂压力试验及循环压力试验的试验装置如图1所示。排水
a）循环控制系统
说明：
低水位报警装置；
计数器；
电磁阀；
循环计时器；
压力表：
泄压阀；
低水位报警装置；
贮水容器；
压力罐；
试验装置；
排水装置。
b）结构性能试验装置
静水压力、破裂压力及循环压力试验装置6.3.4.2静水压力
按下列规定对净水机整机进行静水压力试验。a）试验用水的温度应保持在13℃24℃，且应调整到在试验装置的表面不会形成冷凝水；b）将净水机的进水口连接到图1中所示的试验装置上，且使净水机的阀门、管路的开闭状态与正常使用状态一致；
c）通过向净水机内注满水并冲洗，使净水机内的空气全部排空。关闭净水机的出水口，将净水机的控制阀门调整到正常工作位置后，对净水机的所有在正常工作过程中可能会承受系统管路压力的部件，包括进水口和出水回的零部件，施加压力；d）以不超过0.4MPa/s的恒定升压速度，在5min内将静水压力增加到表1中规定的压力值；e）将试验压力保持15min。在整个试验过程中，不断地检查净水机的水密性，观察是否存在渗漏现象。
6.3.4.3破裂
按下列规定对净水机承压部件进行破裂压力试验。a）试验用水的温度应保持在13℃～24℃，且应调整到在试验装置的表面不会形成冷凝水；b）按正常安装和操作规定进行完整组装；c）应通过水泵系统将承压部件连接到图1所示试验装置的供水端；6
标准分享网wwybzfxwcom免费下载QB/T 4144-2010
d）应尽可能使用螺纹零件封闭承压部件上所有保留的开口，通过注满水并冲洗，使承压部件内的空气全部排空：
e）以不超过0.4MPa/s的速度增压，水压应在试验开始之后的70s内达到表1规定的破裂压力值，或承压部件在更低压力下失效为止。在达到规定的破裂压力值后，应保持5s，再进行泄压。6.3.4.4循环压力
按下列规定进行循环试验：
a）整个循环试验过程的水温应保持在（20土3）℃。试验用水的温度应调整到在试验装置的表面不会形成冷凝水；
b）净水机的进水口应当连接到图1中所示的试验装置上。净水机应在选择关闭排水管路的情况下，与正常使用状态一致；：
c）在净水机内注满水，用水对整个净水机进行冲洗，以便排空净水机内的全部空气。关闭净水机的出水口，将净水机的控制阀调整到正常工作位置上。然后对净水机中所有在正常工作过程中可能会承受压力的部件，包括净水机进水口和出水口的部件，施加压力；d）将计数器归零，或记录其初始读数后，开始压力循环试验。压力上升时间应不小于1s，并且另一个压力循环开始之前，使试验装置的压力返回到0.014MPa；e）按表1的循环压力规定进行循环。在整个试验过程中，应周期性地检查系统的水密性，观察是否存在渗漏现象。
6.4使用性能
6.4.1整机终端出水量
6.4.1.1不带储水容器的整机终端出水量启动净水机，往净水机的进水管中输送压力为（0.12士0.02）MPa，温度为（25土1）℃的试验用水，稳定运行10min后，再停止进水，让整个净水机中充满水，保持2h，再重新进水，稳定运行5min后，开始收集净水（60士1）S，测量其水量，共收集三次，取三次测试值的算术平均值，然后换算成升每小时（L/h）为单位的试验结果。
6.4.1.2带储水容器的净水机整机终端出水量在水满停机后，打开终端出水口，用适当容量的容器接收（60士1）s的出水量，然后换算成升每小时（L/h）为单位的试验结果。6.4.2总净水量
净水机按《卫生部涉及饮用水卫生安全产品检验规定》（2001）进行试验后最终符合要求时的净水总量，即为该装置的总净水量。6.4.3净水流量
启动净水机，待运行稳定后，当净水总量达到标称总净水量时，在出水口收集（300土2）s的净水，测出其水量，每隔5min收集一次，共收集三次，取三次测试值的算术平均值作为试验结果。6.4.4去除率
按《卫生部涉及饮用水卫生安全产品检验规定》（2001）规定进行加标试验。6.4.5脱盐率
6.4.5.1在整个脱盐率测试过程中，在电导率不大于10uS/cm的配置水中加入纯度不低于99.5%的氯化钠（NaCl），配置成浓度为（250±10）mg/L的试验用水。6.4.5.2在启动净水机连续稳定运行且至少10h后，才开始收集净水。6.4.5.3按GB/T5750.5的规定测量进水和净水的含盐量，按式（1）计算脱盐率。R:
×100%
（1）
QB/T 4144—2010
式中：
R—脱盐率，单位为百分比（%）；Cp——-净水含盐量，单位为毫克每升（mg/L）；C—-进水含盐量，单位为毫克每升（mg/L）。6.4.6回收率测试
在总净水量测试过程中，当进行到总净水量标称值时，使净水出水端开放后，测定净水流量、进水流量和浓缩水流量，并按式（2）或式（3）进行计算回收率。×100%
式中：
Y-原水回收率，单位为百分比（%）：Qp—净水流量，单位为升每小时（L/h）；Q—进水流量，单位为升每小时（L/h）；Qr浓缩水流量，单位为升每小时（L/h）。6.5卫生安全
（2）
（3）
6.5.1净水机中与水接触的材料及部件按GB/T17219和卫生部《生活饮用水输配水设备及防护材料卫生安全评价规范》（2001）的方法测试。6.5.2净水机的化学处理剂按GB/T17218要求和卫生部《生活饮用水化学处理剂卫生安全评价规范》（2001）进行样品采集和配制，检验方法按GB/T5750.1～GB/T5750.13规定的方法测试。6.5.3净水机整机的卫生安全按卫生部《生活饮用水水质处理器卫生安全与功能评价规范一反渗透
处理装置》（2001）规定的方法进行预处理，检验方法按GB/T5750.1GB/T5750.13规定的方法测试。6.6净水水质
净水水质按《卫生部涉及饮用水卫生安全产品检验规定》（2001）要求进行试验。6.7噪声和振动
6.7.1噪声测试
在额定电压和0.4MPa水压下，净水机全部功能置于开启状态，稳定运行10min后，按GB/T22090规定的方法进行试验。
6.7.2振动测试
在额定电压和0.4MPa水压下，净水机全部功能置于开启状态，稳定运行10min后，按GB/T22090规定的方法进行试验。
6.8电气安全性能
按GB4706.1的规定进行试验。
6.9主要部件耐久性
6.9.1进水电磁阀、出水阀耐久性6.9.1.1进水电磁阀在水压为0.4MPa的进水和额定输入.电压下，进行10万次通断试验，其中启动2s，关闭3s为试验次。
6.9.1.2出水阀按GB/T22090规定进行。6.9.2泵耐久性
6.9.2.1将试验泵连接到图2所示的试验装置上，使增压泵将进水压力恒定在0.1MPa后，启动泵，保8
标准分享网wwbzfxwcom免费下载持泵出口压力为（0.42土0.042）MPa下运行，连续运行2000h。说明：
试验水池：
增压泵；
三通阀；
压力罐；
压力表（压力记录器）；
试验泵；
7—调压阀；
出水管。
注：试验水池的水位应可调，水为市政自来水。图2泵耐久性试验装置
6.9.2.2泵的启停次数
QB/T 4144-- 2010
将试验泵连接到图2所示的试验装置上，使增压泵将进水压力恒定在0.1MPa后，启动泵，保持泵出口压力为（0.42±0.042）MPa下运行。启动运行10s～15s，停止运行3s～5s，以此为一试验次，共进行10万次。
7检验规则
7.1检验分为出厂检验和型式检验。7.2出厂检验
7.2.1净水机应经制造厂质量检验部门检验合格并附有质量检验合格证书、使用说明、产品保修卡等后方可出厂
7.2.2出厂检验项目及其不合格分类见表2。7.2.3出厂检验的组批、抽样方案及判定按GB/T2828.1的规定进行，其中检验水平和接收质量上限AQL值由制造企业根据自身的控制需要或按供需双方协商确定。7.2.4出厂检验中的安全检验项目，均属致命缺陷，只要出现一台项不合格，即判该批产品不合格。7.3型式检验
7.3.1型式检验每年进行一次。有下列情况之一时，应进行型式检验。a）新产品定型鉴定时；
b）更改主要原材料、零部件或更改工艺设计时；9
