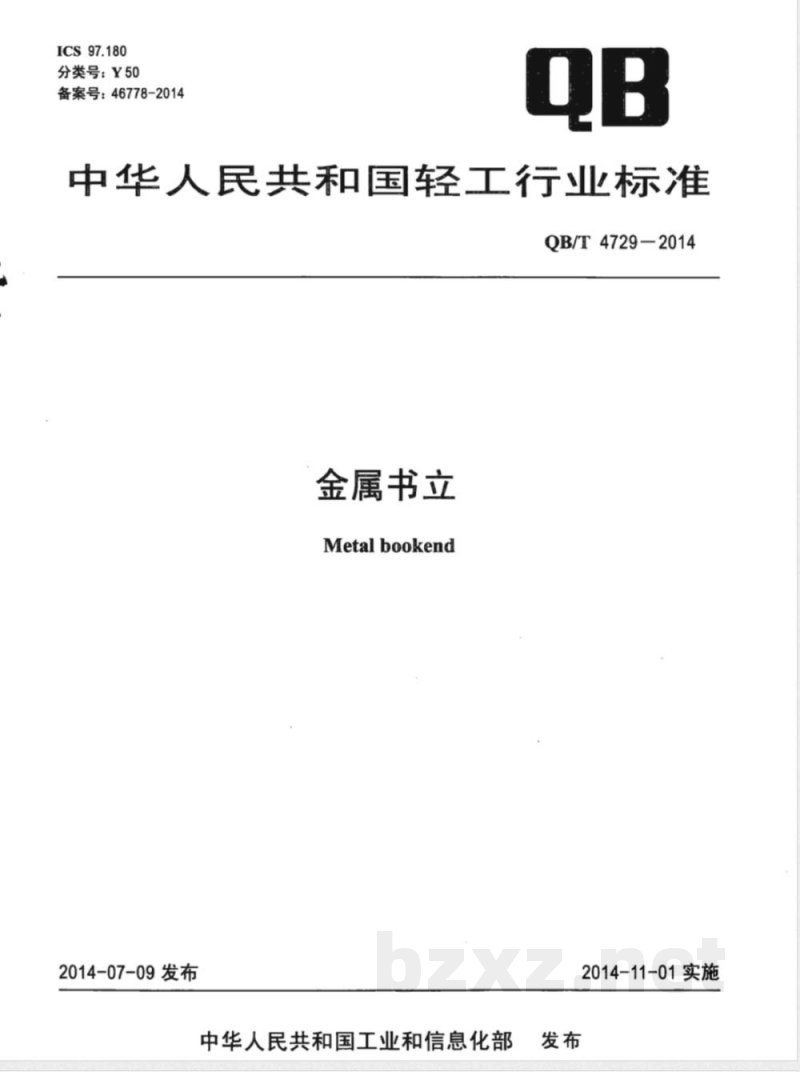

【其他行业标准】 金属书立

ICS97.180
分类号：Y50
备案号：46778-2014
中华人民共和国轻工行业标准
QB/T4729-2014
金属书立
Metal bookend
2014-07-09发布
中华人民共和国工业和信息化部2014-11-01实施

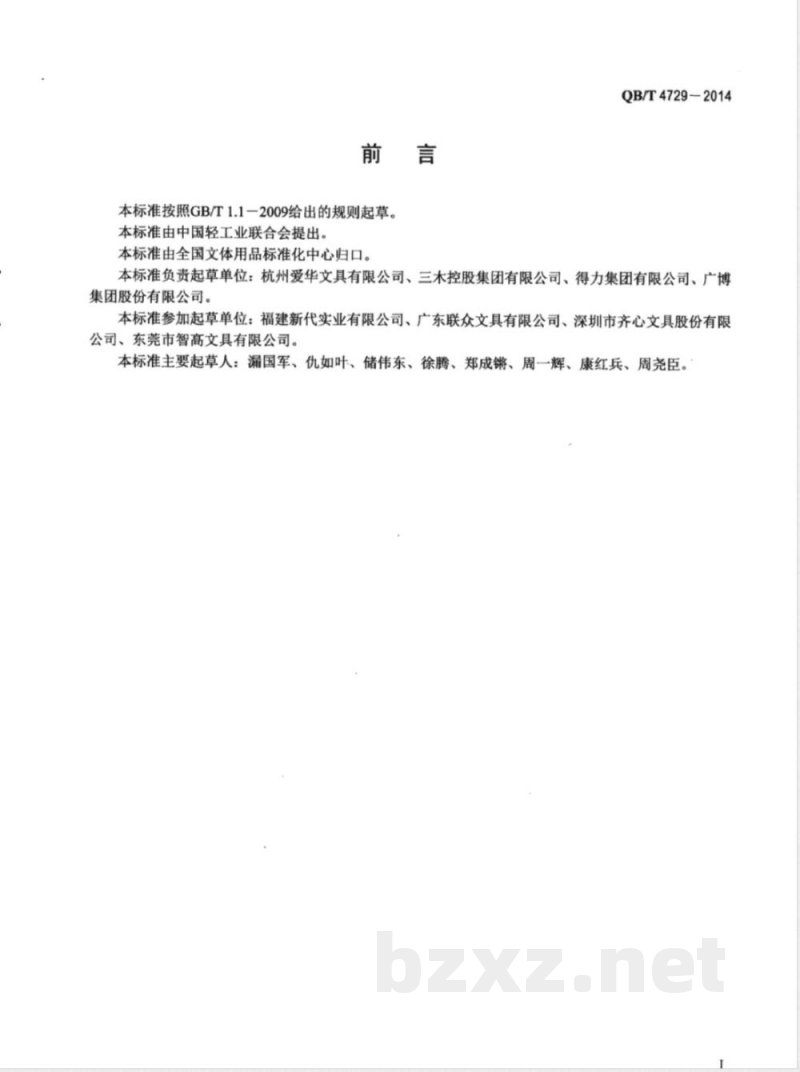

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国文体用品标准化中心归口。QB/T4729-2014
本标准负责起草单位：杭州爱华文具有限公司、三木控股集团有限公司、得力集团有限公司、广博集团股份有限公司。
本标准参加起草单位：福建新代实业有限公司、广东联众文具有限公司、深圳市齐心文具股份有限公司、东莞市智高文具有限公司。本标准主要起草人：漏国军、仇如叶、储伟东、徐腾、郑成、周一辉、康红兵、周尧臣。范围

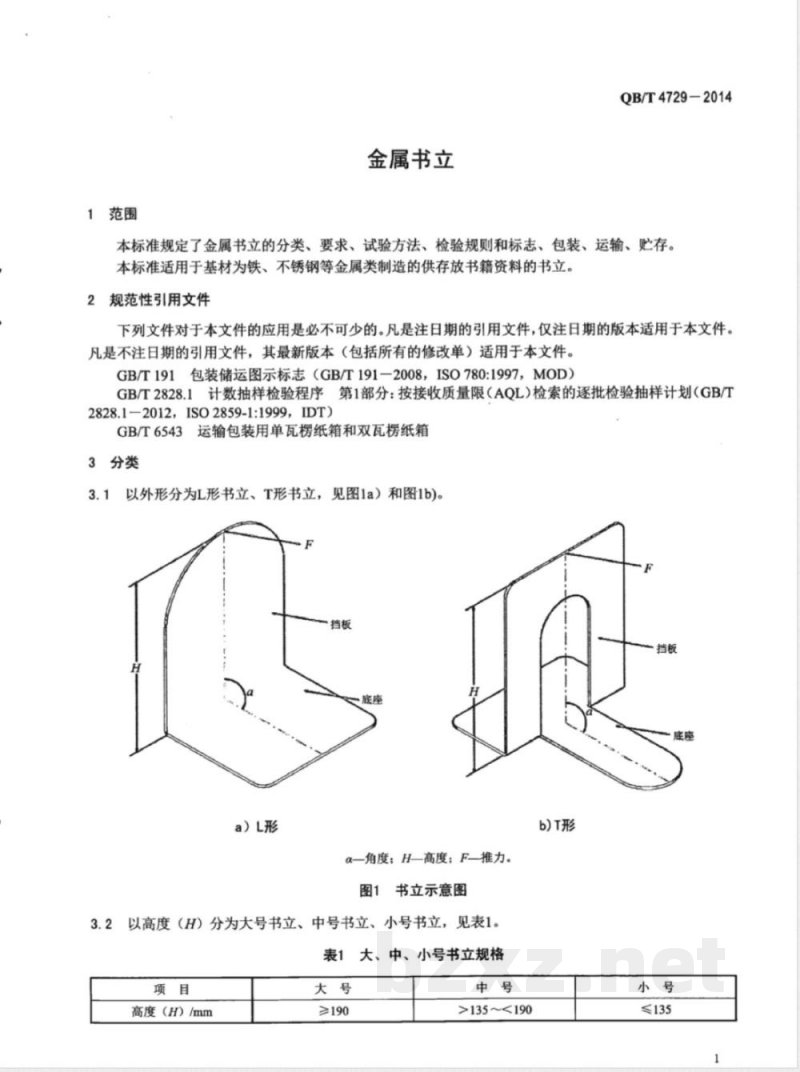

金属书立
QB/T4729-2014
本标准规定了金属书立的分类、要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于基材为铁、不锈钢等金属类制造的供存放书籍资料的书立。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志（GB/T191-2008，ISO780:1997，MOD）GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（GB/T2828.1—2012，ISO2859-1:1999，IDT)GB/T6543运输包装用单瓦楞纸箱和双瓦楞纸箱3分类
3.1以外形分为L形书立、T形书立，见图1a）和图1b)。挡板
a）L形
α一角度；H-高度；F-推力。
图1书立示意图
3.2以高度（H）分为大号书立、中号书立、小号书立，见表1。表1大、中、小号书立规格
高度（H）/mm
≥190
>135~<190
b)T形
≤135
QB/T4729-2014
4要求
4.1外观
划伤、破损等缺陷。
4.1.1书立表面颜色无明显色差，底部平整。表面无脏污、表面有涂覆的书立，
涂覆层应色泽均匀、光滑，无龟裂、涂层脱落等缺陷，4.1.2书立表面印刷的图文，视清晰可辨、套色准确。4.1.3书立表面黏贴的不干胶贴纸应平整，图案和文字清晰4.2底座与挡板间角度
书立底座与挡板之间的角度（a向内）为：90°4.3底座平整性
正确。
书立底座底部应平整，底座中间拱起不应大于2mm，放置书立一侧的底座端口上翘不应大于1.5mm。
4.4使用性能
4.4.1使用时书立能正放在桌面士。放置书籍后，书立应能直立，禾前后、左右倒塌。4.4.2固定底座，在挡板最高位置处施加垂真于挡板的推力（F）作用启挡板相对于底座的变形量不应大于2°
推力大小按表2的要求，测试点按图1a）和图1b)所示。表2大、中、小号书立推力值（F）型号
4.5附着力性能
4.5.1喷涂类涂层附着力
经试验后，脱落面积不应大于5%。4.5.2图文印刷附着力
书立图文印字经测试后不应残缺，不应影响识别。4.6物理安全性
外露、能接触到的部分应无锐利边缘和尖锐尖点。5试验方法
5.1外观
在自然光线下，感官检查。
5.2底座与挡板间角度》底座平稳性推力值/N
底座与挡板间角度用角度尺测量；平整性（上翘、拱起）用塞尺测量。5.3使用性能
5.3.1用2个相同规格的书立，在平整的台面上让书籍支撑面相向放置，中间放置超过底座长度2倍或以上的规格配套的书籍，书籍被书立左右推进约束后，感官检查。5.3.2先用钢直尺测量书立高度（H）区分书立大、中、小号规格。挡板强度测试用推拉力计在挡板的最高位置处测试，当推拉力计达到要求的力值后撤去外力，静止Tmin后，用角度尺测量挡板倾斜、变形现象。
5.4附着力性能
5.4.1喷涂类涂层附着力
QB/T4729-2014
用间距为1mm的百格刀在擦拭干净的涂层表平面上）纵横分别划10条线呈井字状，划的深度应能看到基材，然后用隐形胶带平贴在百格线上面，并用手指在胶带表面挤压1个一2个来回，然后用手在胶带的一端以45°的角度迅速拉起胶带，感官检查5.4.2图文印刷附着力
在需要测试的图文表面擦拭干净后，用隐形胶带平贴在印字表面，用手来囤按压1个～2个来回，然后用手在十端以45°的角度迅速拉起胶带，感官检查。5.5物理安全性
感官检查。
检验规则
产品检验分交收检验和型式检验。6.1交收检验
6.1.1交收检验批由同一型号的产品组成，批量根据负责部门或客户要求决定，在允许的情况下，应与生产方协商后确定。下载标准就来标准下载网
6.1.2每个批次均应按照GB/T2828.1规定的程座执行交收检验6.1.3交收检验按表3规定进行。表3＇交收检验
不合格品分类
检验项目
底座与挡板间角度
使用性能
物理安全性
抽样方案类型
接收质量限（AQL）
检验水平（IL）
根据GB/T2828.1按单项不合格品百分数表示，只有当产品同时达到B类、C类规定的接收质量6.1.4
限时，该检验批方可判定为合格。6.1.5批检验后按以下原则进行处置：a)
交收检验合格批产品应附有产品合格标记后，方可交收；交收检验不合格批，经评审结果或客户意见退货的，应退回给生产单位进行100%整理和返工。之后可再次提交检验，
直到合格后，方可交收。
6.2型式检验
型式检验样本应在交收检验合格批中随机抽取。正常生产时，型式检验每12个月进行1次。有下列情况之一时，也应进行型式检验：新产品首次生产时：
正式生产局，结构、材料、工艺发生变更时；b)
停产3个自或以上，恢复生产时；交收检验给果与上次型式检验有较夫差异时d)
国家质量监督机构或客户提出型式检验要求时。型式检验按表4规定进行
QB/T4729—2014
判定规则：
不合格品分类
表4型式检验
检验项目
底座与挡板间角度
使用性能
物理安全性
检验合格率按单项计算，每项检验合格率应达到100%；要求
4.3、4.4、4.5
检验不合格时，应重新进行型式检验，检验结果以复检为准。7标志、包装、运输、贮存
7.1标志
样本大小
7.1.1产品或包装上应有产品名称、生产企业名称、地址、产品型号、商标、执行标准编号、合格标志等。
7.1.2外包装应有毛重、净重、数量、体积、产地、商标以及储运图示等标志，应符合GB/T191相关要求。
7.2包装
产品应有包装，包装封口应牢固，外箱按GB/T6543规定执行。7.3运输
成品在运输过程中严禁暴晒、雨淋、受潮、抛掷。7.4贮存
产品应贮存在干燥并通风的仓库中，距离地面15cm以上，距离墙边50cm以上。4
QB/T4729-2014
中华人民共和国
轻工行业标准
金属书立
QB/T4729-2014
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http：//www.chlip.com.cnEmail;club@chlip.com.cn
轻工业标准化编辑出版委员会编辑地址：北京西城区下斜街29号
邮政编码：100053
电话：(010)68049923/24/25
版权所有侵权必究
书号：155019·4445
印数：1-200册
定价：16.00元
