【其他行业标准】 特种工业用生丝线

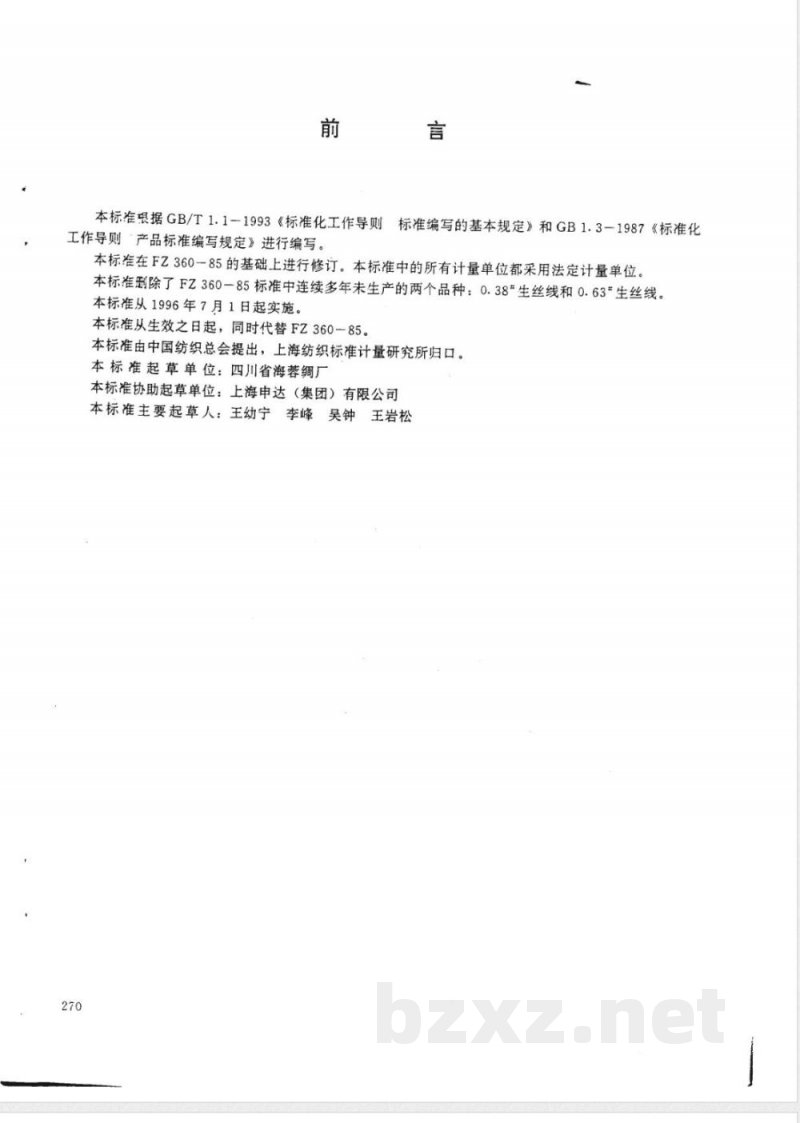

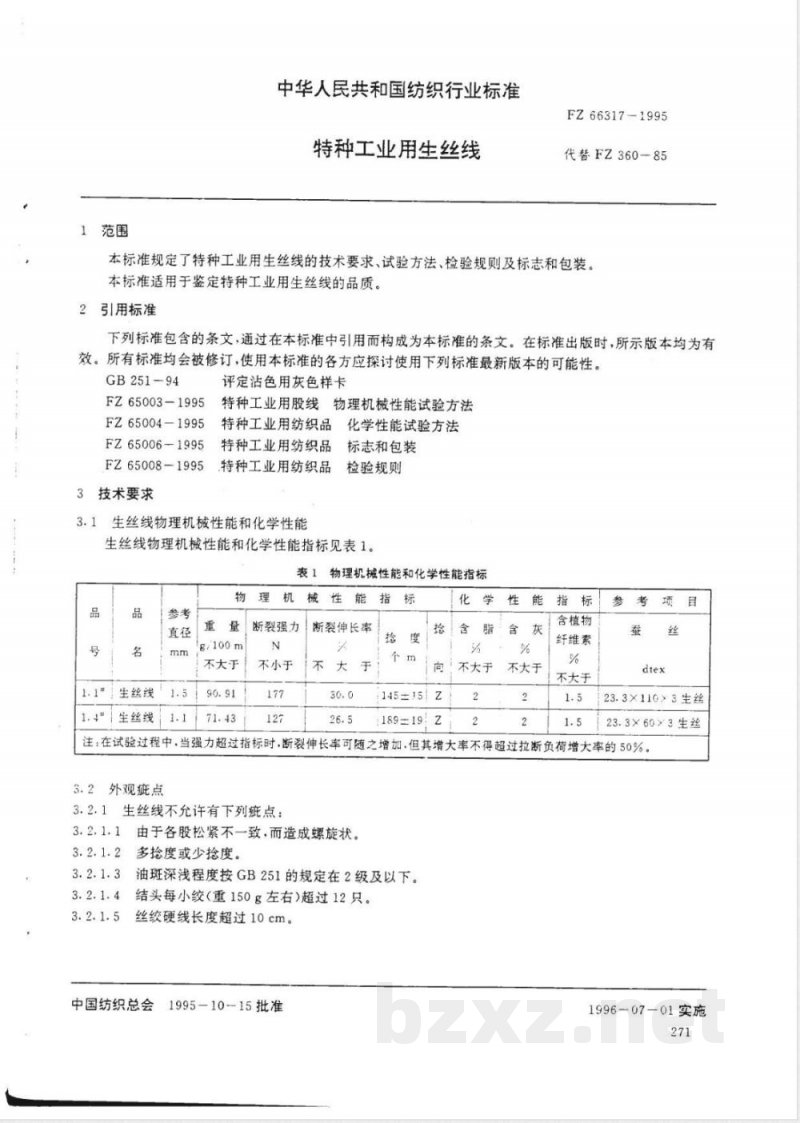

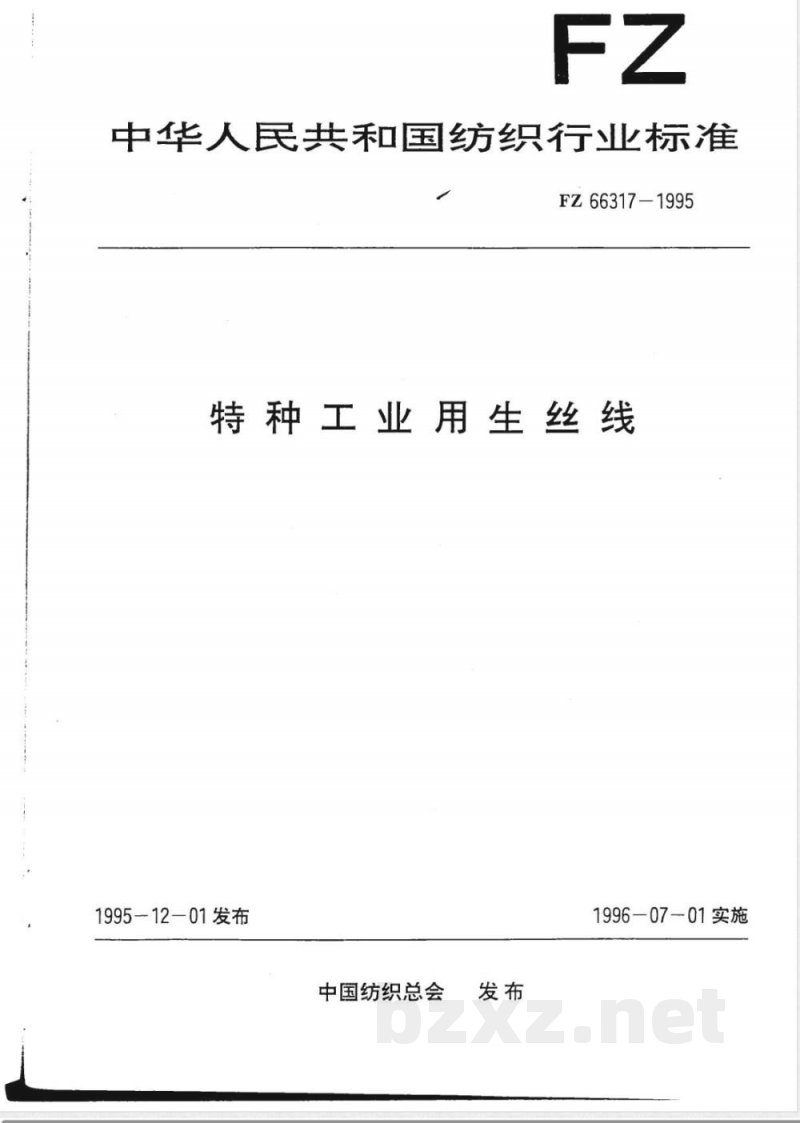

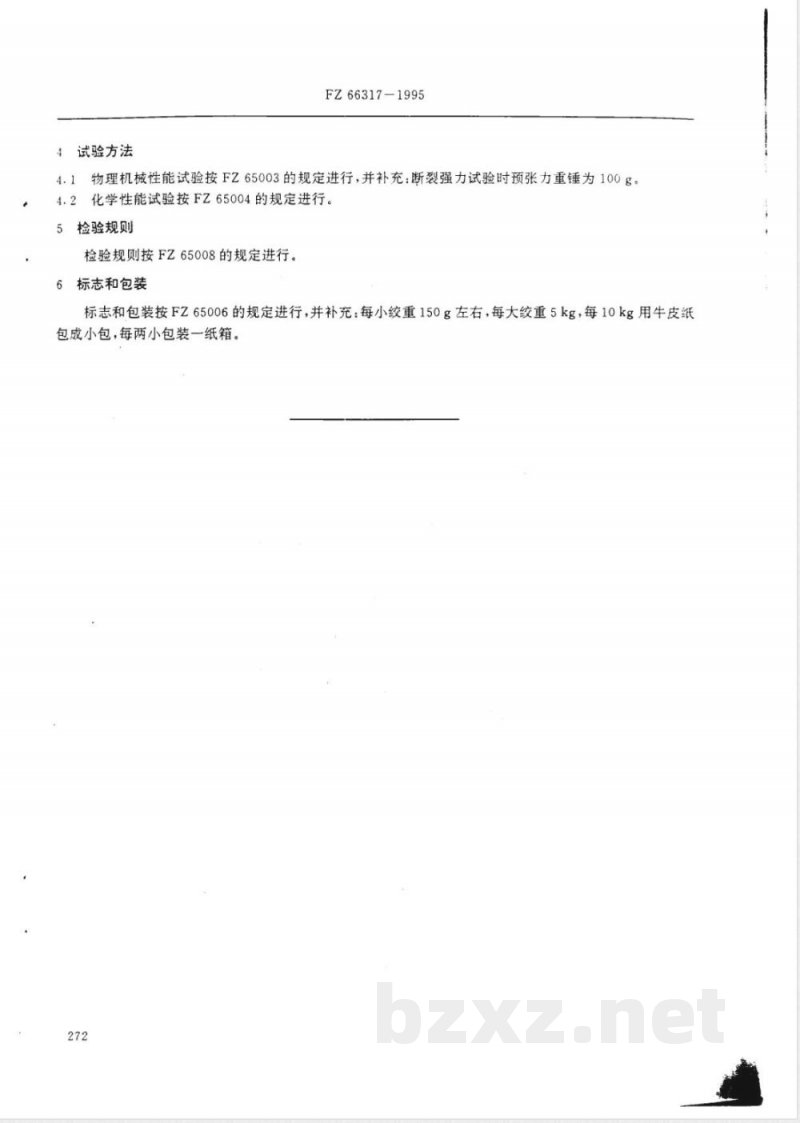

中华人民共和国纺织行业标准 FZ 66317-1995 特种工业用生丝线 1995-12-01发布 中国纺织总会发布 1996-07-01实施 前言 本标准根据GB/T 1.1—1993《标准化工作导则 标准编写的基本规定》和GB 1.3—1987《标准化工作导则 产品标准编写规定》进行编写。本标准在FZ 360—85基础上修订。本标准采用法定计量单位。本标准删除了FZ 360—85中长期未生产的0.38生丝线和0.63生丝线。本标准自1996年7月1日起实施，并代替FZ 360—85。本标准由中国纺织总会提出，上海纺织标准计量研究所归口。起草单位为四川省海蓉绸厂，协作单位为上海申达（集团）有限公司。主要起草人：王幼宁、李峰、吴钟、王岩松。 1 范围 本标准规定了特种工业用生丝线的技术要求、试验方法、检验规则及标志和包装。 本标准适用于特种工业用生丝线品质的检验。 2 引用标准 GB 251—94 评定沾色用灰色样卡 FZ 65003—1995 特种工业用股线物理机械性能试验方法 FZ 65004—1995 特种工业用纺织品化学性能试验方法 FZ 65006—1995 特种工业用纺织品标志和包装 FZ 65008—1995 特种工业用纺织品检验规则 3 技术要求 3.1 生丝线物理机械性能和化学性能指标见表1。 主要指标包括： 参考直径、单位重量、断裂强力、断裂伸长率、捻度、含脂率、灰分及植物纤维素含量等。 表1主要性能指标（摘要整理） - 1.1#生丝线：参考直径约1.5 mm，重量≤90.91 g/100m，断裂强力≥177 N，断裂伸长率≤36.6% - 1.1生丝线：参考直径约1.1 mm，重量≤71.43 g/100m，断裂强力≥127 N，断裂伸长率≤26.5% 捻度范围：约145±15 /10 cm及189±192等。 含脂率≤2%，灰分≤2%，植物纤维素≤1.5%。 注：试验过程中如断裂强力超过指标，则断裂伸长率可相应增加，但增大率不得超过负荷增大率的50%。 3.2 外观疵点 3.2.1 生丝线不允许存在以下疵点： （1）各股松紧不一致造成的螺旋状结构； （2）多捻或少捻； （3）油斑严重（按GB 251评定为2级及以下）； （4）结头数量超过每150g小绞12个； （5）丝绞硬线长度超过10cm。 4 试验方法 物理机械性能试验按FZ 65003执行，断裂强力试验预张力重锤为100g。 化学性能试验按FZ 65004执行。 5 检验规则 按FZ 65008规定执行。 6 标志和包装 按FZ 65006执行，并补充规定：每小绞约150g，每大绞约5kg，每10kg用牛皮纸包装成小包，每两小包装入纸箱。
