基本信息

标准号：
FZ/T 63050-2019
标准名称：
绝缘电力牵引绳
标准类别：
纺织行业标准(FZ)
英文名称：
Insulated electric traction tow ropes
标准状态：
现行
发布日期：
2019-11-11
实施日期：
2020-04-01
出版语种：
简体中文
下载格式：
.pdf .zip
下载大小：
1.93 MB

手机扫码下载更方便

标准分类号

标准ICS号：
纺织和皮革技术>>纺织产品>>59.080.50绳
中标分类号：
纺织>>纺织制品>>W58线、带、绳

关联标准

出版信息

出版社：
中国标准出版社
页数：
8页
标准价格：
14.0

其他信息

起草人：
沈明、贺美娣、宋炳涛、李茂巨、宋其晶、李桂梅、许海霞
起草单位：
山东鲁普科技有限公司、上海市纺织工业技术监督所、浙江四兄绳业有限公司、鲁普耐特集团有限公司、中国产业用纺织品行业协会、上海斯瑞科技有限公司
归口单位：
全国家用纺织品标准化技术委员会线带分技术委员会(SAC/TC 302/SC 2)、全国纺织品标准化技术委员会产业用纺织品分会(SAC/TC 209/SC 7)
提出单位：
中国纺织工业联合会
发布部门：
中华人民共和国工业和信息化部
相关标签：
绝缘电力

标准简介/下载

点击下载

标准简介：

本标准规定了绝缘电力牵引绳的术语和定义、标识、一般技术要求、物理特性、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于绳索代号3.5～28的绝缘电力牵引绳，不适用于带电作业工况。

标准内容

部分标准内容：

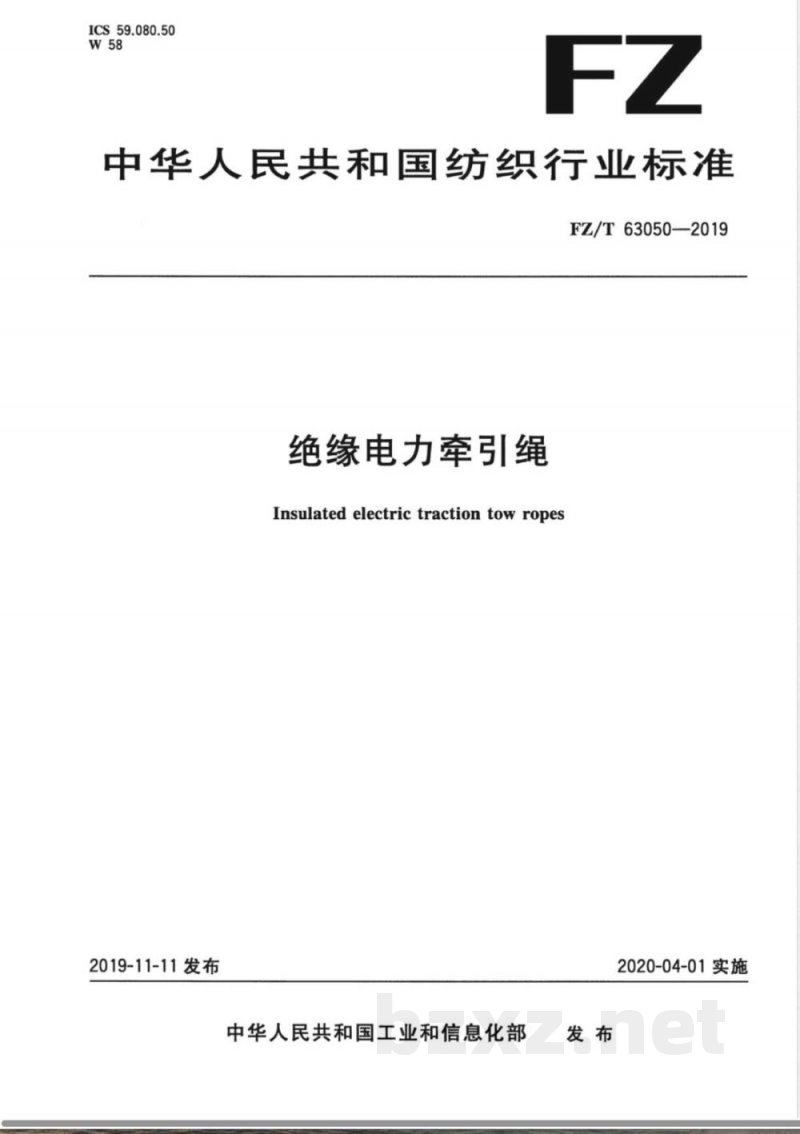

ICS 59.080.50
W58
FZ 中华人民共和国纺织行业标准
FZ/T63050—2019
绝缘电力牵引绳 Insulated electric traction tow ropes
2019-11-11发布
中华人民共和国工业和信息化部发布
2020-04-01实施

前言
本标准按照GB/T1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出。
本标准由全国家用纺织品标准化技术委员会线带分技术委员会（SAC/TC302/SC2）及全国纺织品标准化技术委员会产业用纺织品分会（SAC/TC209/SC7）归口。
起草单位：山东鲁普科技有限公司、上海市纺织工业技术监督所、浙江四兄绳业有限公司、鲁普耐特集团有限公司、中国产业用纺织品行业协会、上海斯瑞科技有限公司。
主要起草人：沈明、贺美娣、宋炳涛、李茂巨、宋其晶、李桂梅、许海霞。

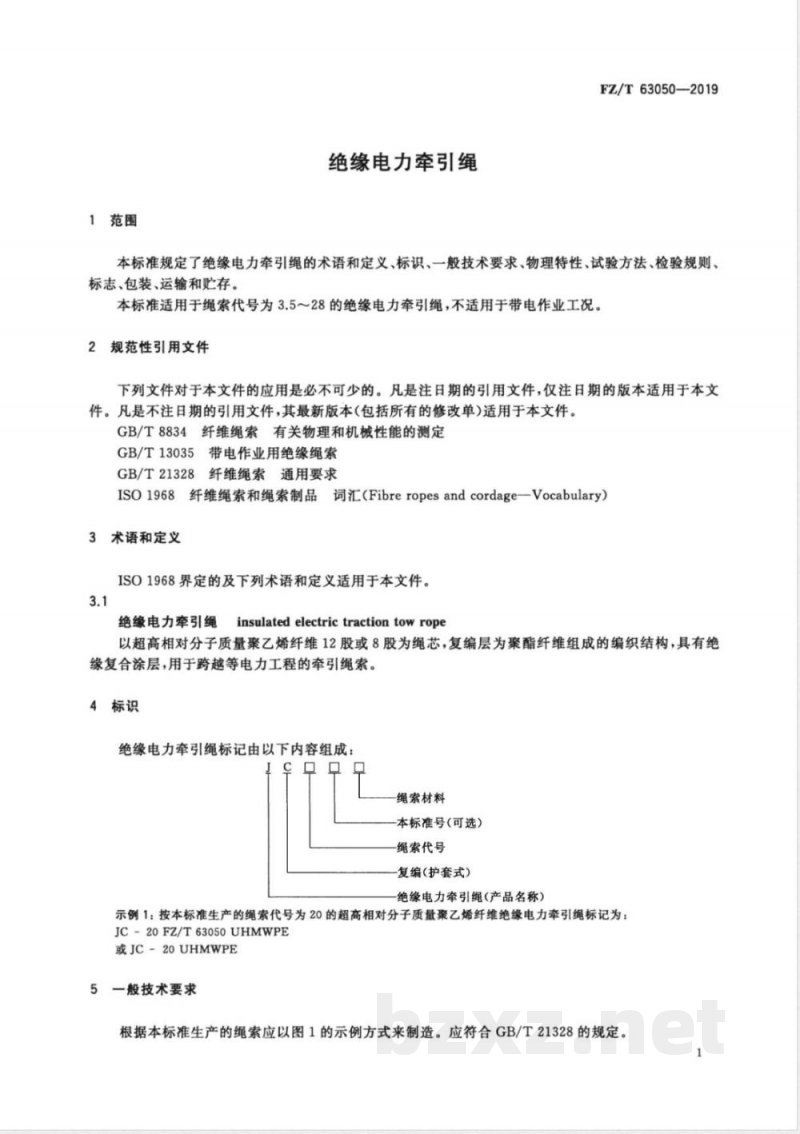

1 范围
本标准规定了绝缘电力牵引绳的术语和定义、标识、一般技术要求、物理特性、电气性能、试验方法、检验规则以及标志、包装、运输和贮存要求。
本标准适用于绳索代号为3.5～28的绝缘电力牵引绳，不适用于带电作业工况。

2 规范性引用文件
下列文件对于本文件的应用是必不可少的。
GB/T8834 纤维绳索有关物理和机械性能的测定
GB/T13035 带电作业用绝缘绳索
GB/T21328 纤维绳索通用要求
ISO1968 纤维绳索和绳索制品词汇

3 术语和定义
3.1 绝缘电力牵引绳 insulated electric traction tow rope
以超高相对分子质量聚乙烯纤维12股或8股为绳芯，复编层为聚酯纤维组成的编织结构，并具有绝缘复合涂层，用于跨越等电力工程的牵引绳索。

4 标识
绝缘电力牵引绳标记由以下内容组成：产品名称（绝缘电力牵引绳）、绳索代号、绳索材料、标准号（可选）、复编结构（护套式）等。
示例：绳索代号为20的超高相对分子质量聚乙烯纤维绝缘电力牵引绳标记为JC-20 UHMWPE或JC-20 FZ/T63050 UHMWPE。

5 一般技术要求
产品应按规定结构制造，并符合GB/T21328的相关要求。典型结构为单芯编绳复编绳索（C型）。

6 物理特性

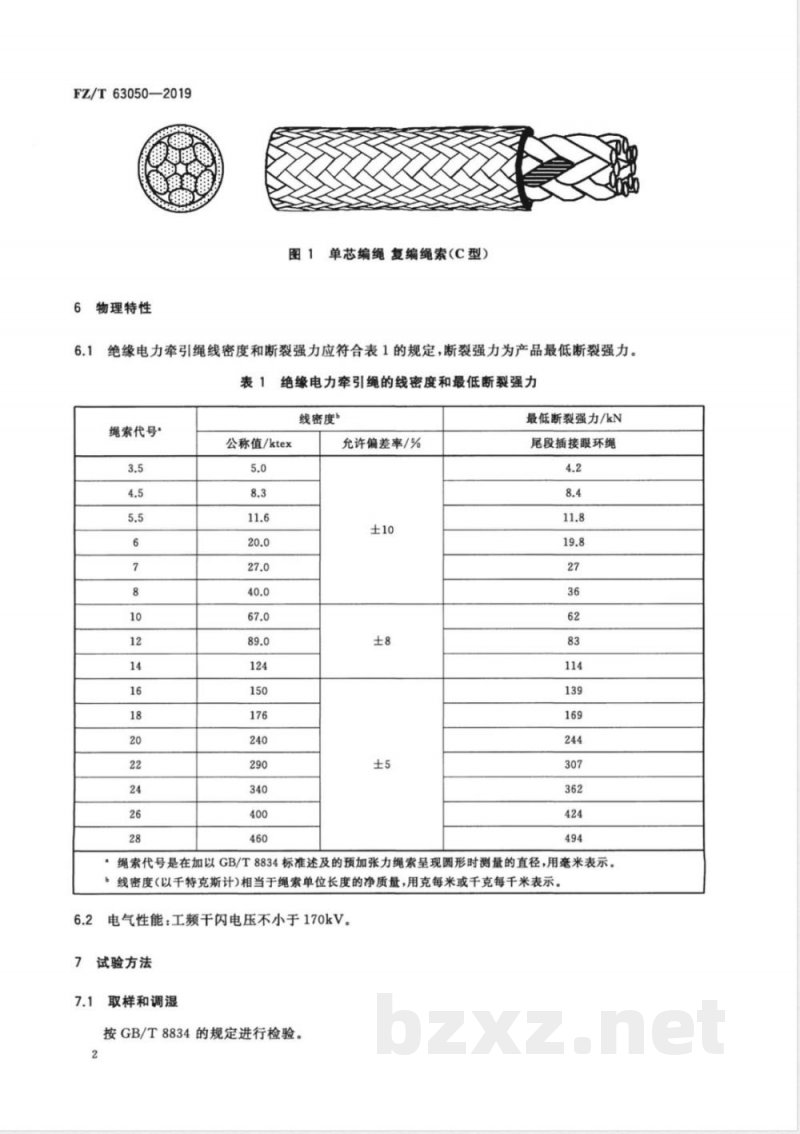

6.1 绝缘电力牵引绳的线密度和断裂强力应符合表1要求，断裂强力为最低断裂强力。

主要参数包括：
- 绳索代号（3.5～28）
- 线密度公称值（5.0～460 ktex）及允许偏差（±5%～±10%）
- 最低断裂强力（约4.2～494 kN）

6.2 绳索代号表示在规定预加张力条件下绳索呈圆形时的直径（mm）。
线密度表示单位长度质量，以ktex或g/m表示。

电气性能要求：工频干闪电压不小于170kV。

7 试验方法
7.1 取样与调湿按GB/T8834规定执行。

7.2 线密度测定按相关标准方法进行。
（其余物理性能及电气性能试验按引用标准执行）

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

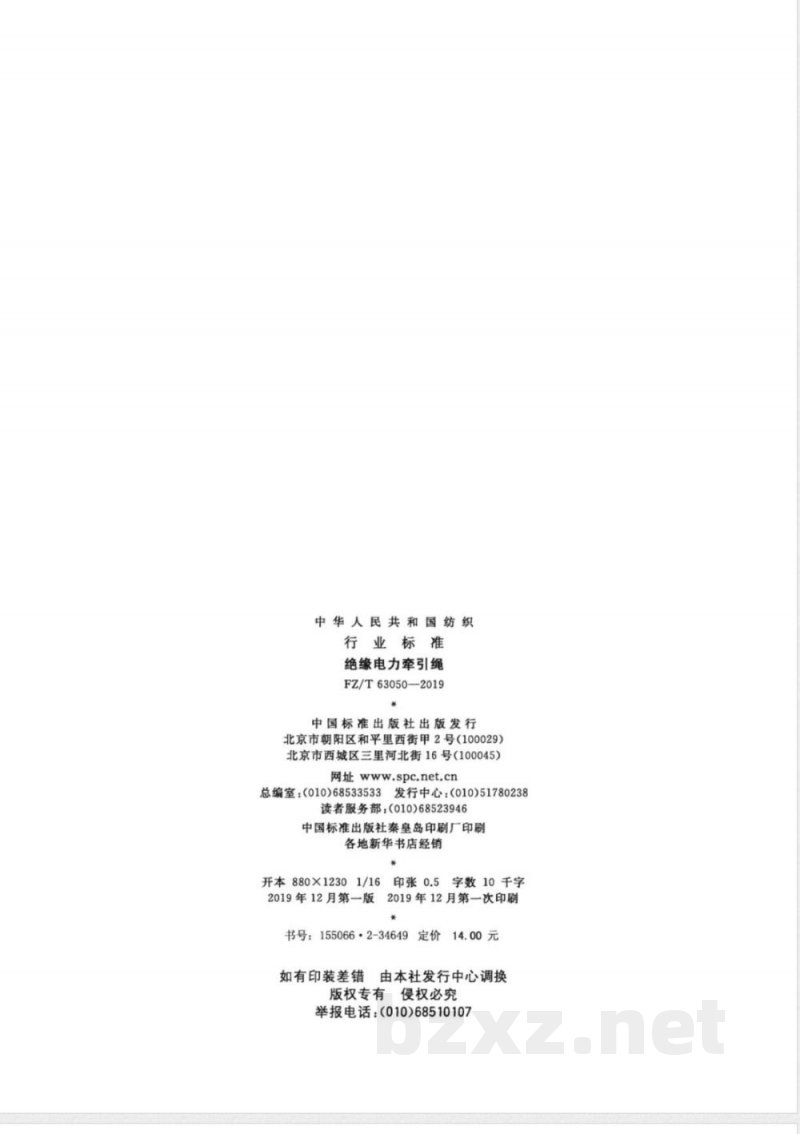

标准图片预览
