【其他行业标准】 电子印刷丝网

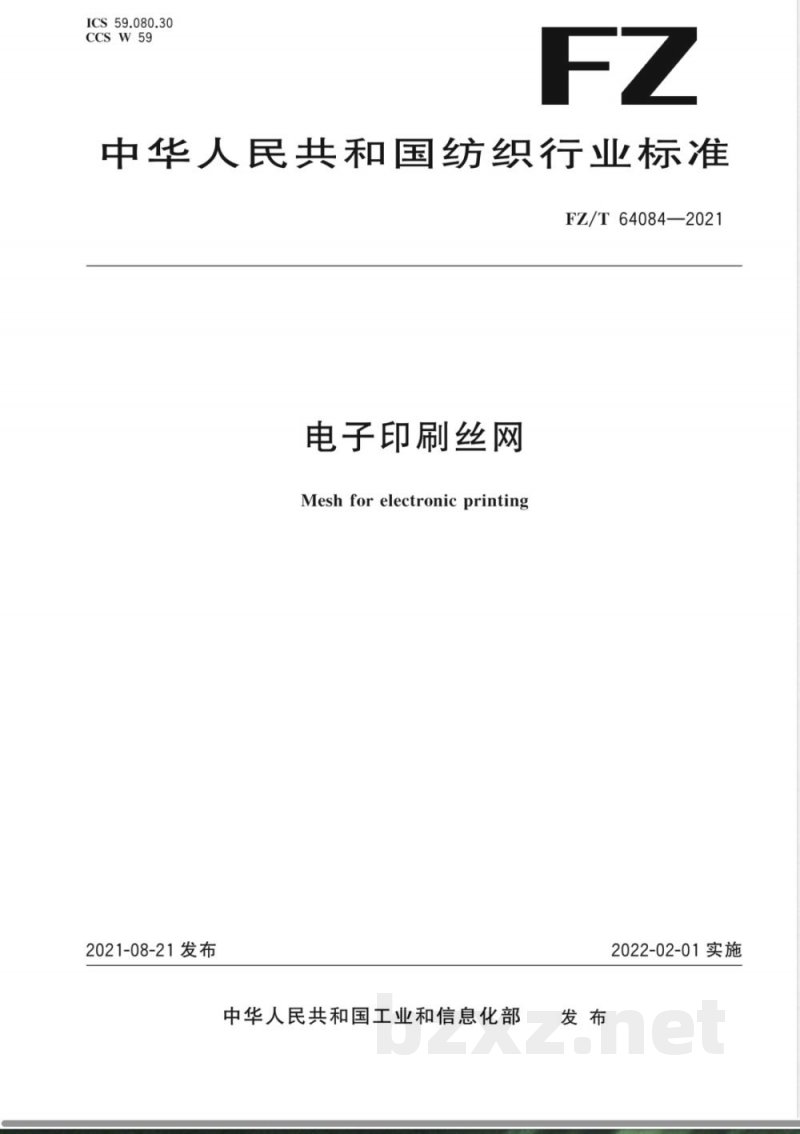

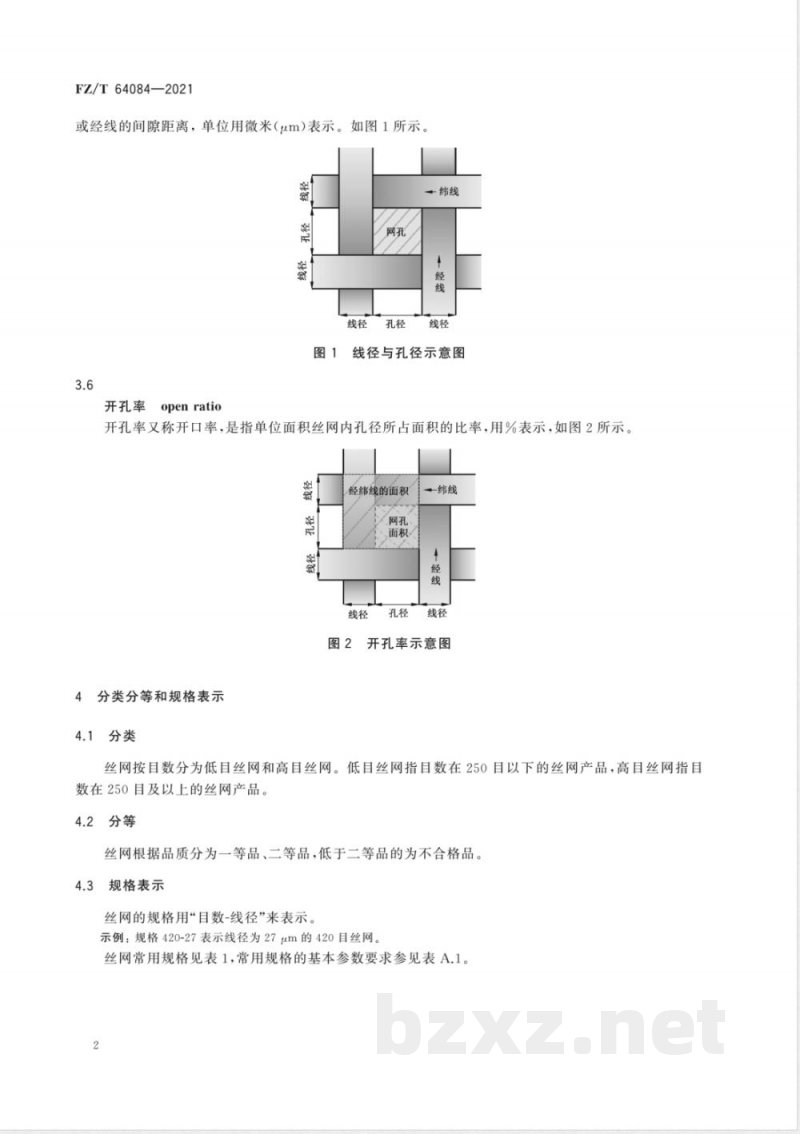

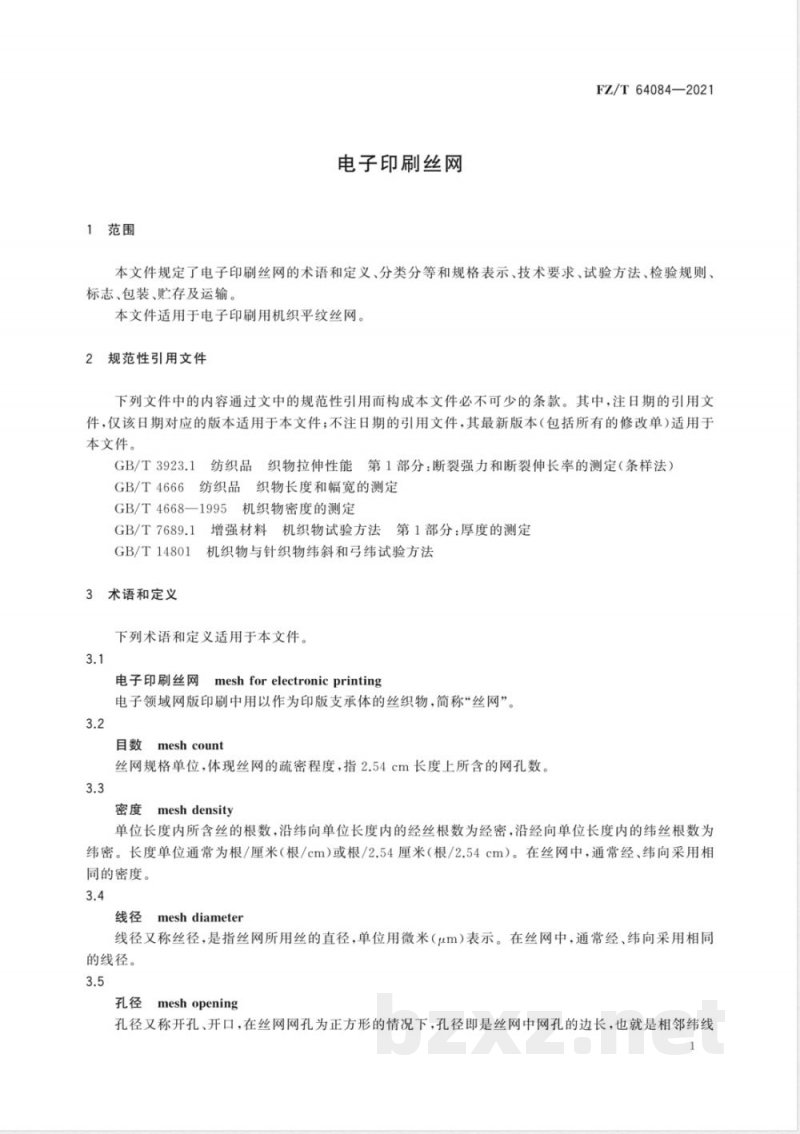

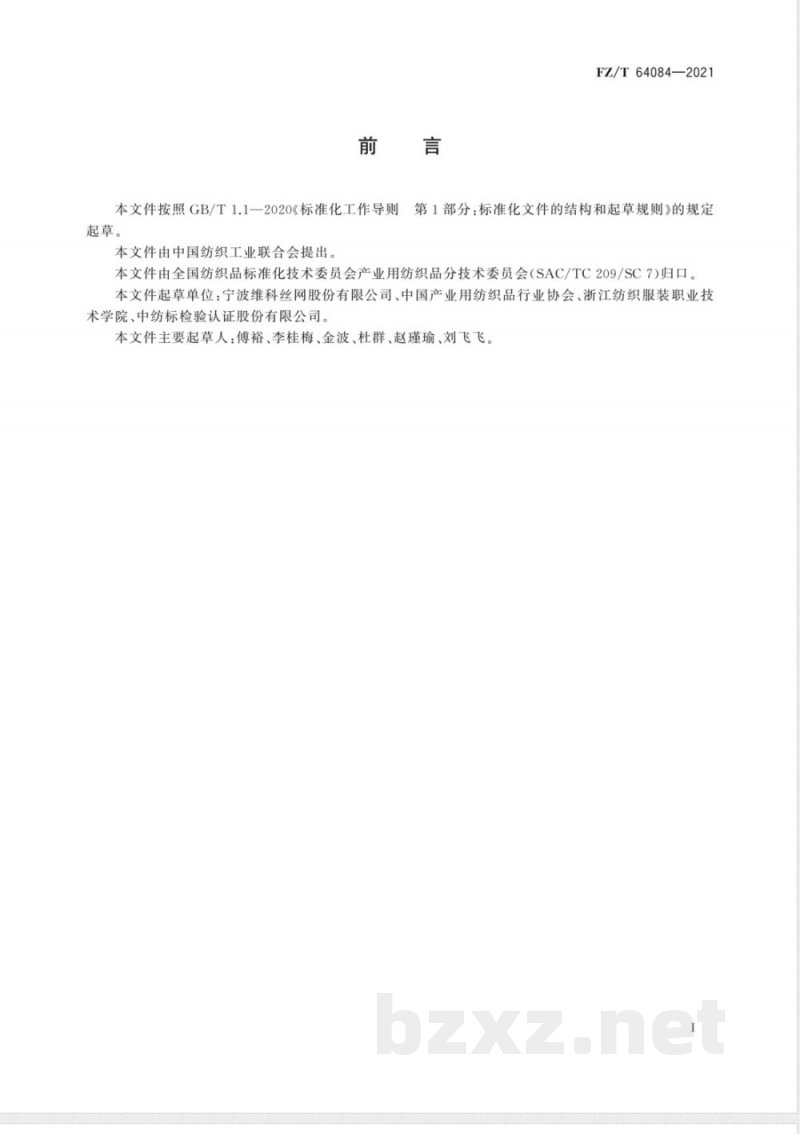

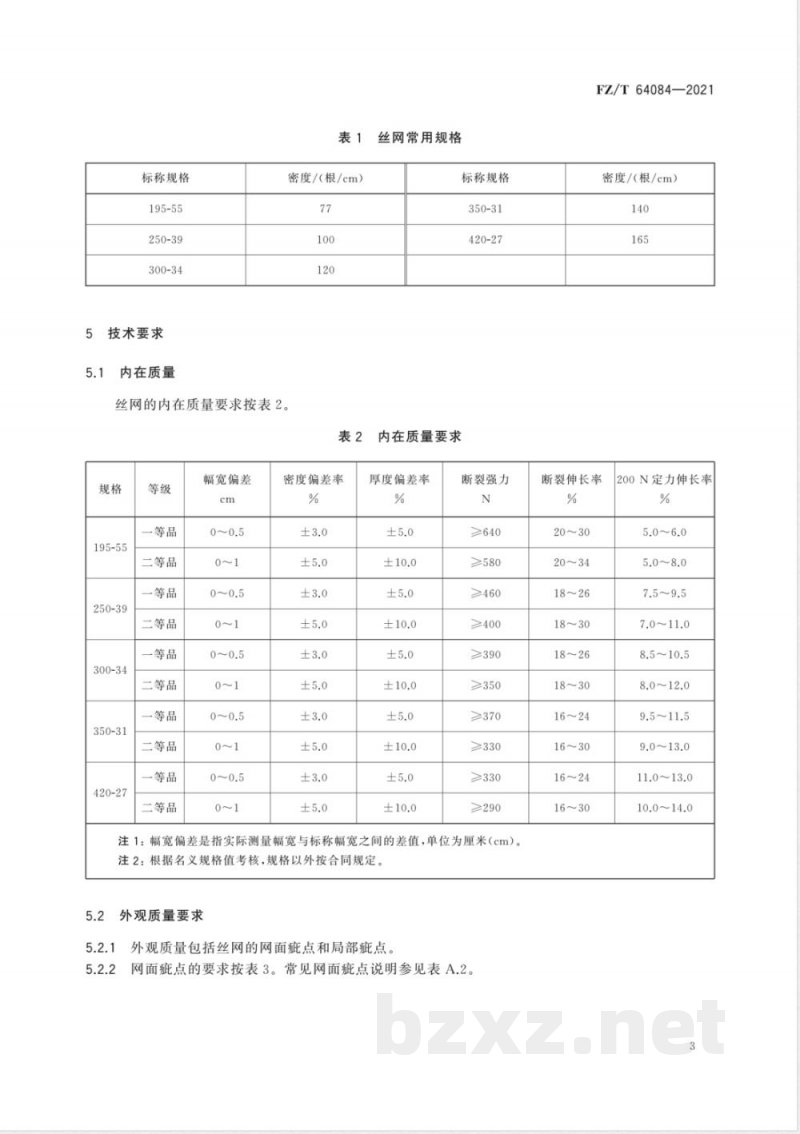

中华人民共和国纺织行业标准 FZ/T 64084-2021 电子印刷丝网 Mesh for electronic printing 2021-08-21发布 2022-02-01实施 中华人民共和国工业和信息化部发布 前言 本文件按照GB/T 1.1-2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 本文件由中国纺织工业联合会提出。 本文件由全国纺织品标准化技术委员会产业用纺织品分技术委员会（SAC/TC209/SC7）归口。 本文件起草单位：宁波维科丝网股份有限公司、中国产业用纺织品行业协会、浙江纺织服装职业技术学院、中纺标检验认证股份有限公司。 本文件主要起草人：傅裕、李桂梅、金波、杜群、赵瑾瑜、刘飞飞。 1 范围 本文件规定了电子印刷丝网的术语和定义、分类分等和规格表示、技术要求、试验方法、检验规则、标志、包装、贮存及运输。 本文件适用于电子印刷用机织平纹丝网。 2 规范性引用文件 GB/T 3923.1 纺织品 织物拉伸性能 第1部分：断裂强力和断裂伸长率的测定（条样法） GB/T 4666 纺织品 织物长度和幅宽的测定 GB/T 4668-1995 机织物密度的测定 GB/T 7689.1 增强材料机织物试验方法 第1部分：厚度的测定 GB/T 14801 机织物与针织物纬斜和弓纬试验方法 3 术语和定义 3.1 电子印刷丝网 电子领域网版印刷中用以作为印版支承体的丝织物，简称“丝网”。 3.2 目数 丝网规格单位，表示2.54cm长度上所含的网孔数，用于体现丝网疏密程度。 3.3 密度 单位长度内所含丝的根数。沿纬向为经密，沿经向为纬密。单位为根/cm或根/2.54cm。 3.4 线径 丝网所用丝的直径，又称丝径，单位为μm，经纬向通常相同。 3.5 孔径 丝网网孔的边长，即相邻经线或纬线之间的间距，单位为μm。 3.6 开孔率 单位面积丝网中孔径面积所占比例，用%表示。 4 分类分等和规格表示 4.1 分类 按目数分为低目丝网（250目以下）和高目丝网（250目及以上）。 4.2 分等 分为一等品、二等品，低于二等品为不合格品。 4.3 规格表示 规格用“目数-线径”表示。 示例：420-27表示线径27μm的420目丝网。 5 技术要求 5.1 内在质量 丝网内在质量要求如下： 幅宽偏差：0～0.5 cm（一等品），0～1 cm（二等品） 密度偏差率：±3.0%（一等品），±5.0%（二等品） 厚度偏差率：±5.0%（一等品），±10.0%（二等品） 断裂强力：≥640 N（部分规格），≥580 N（部分规格） 常用规格示例： 195-55 250-39 300-34 350-31 420-27
