【其他行业标准】 复合氧化锆粉体

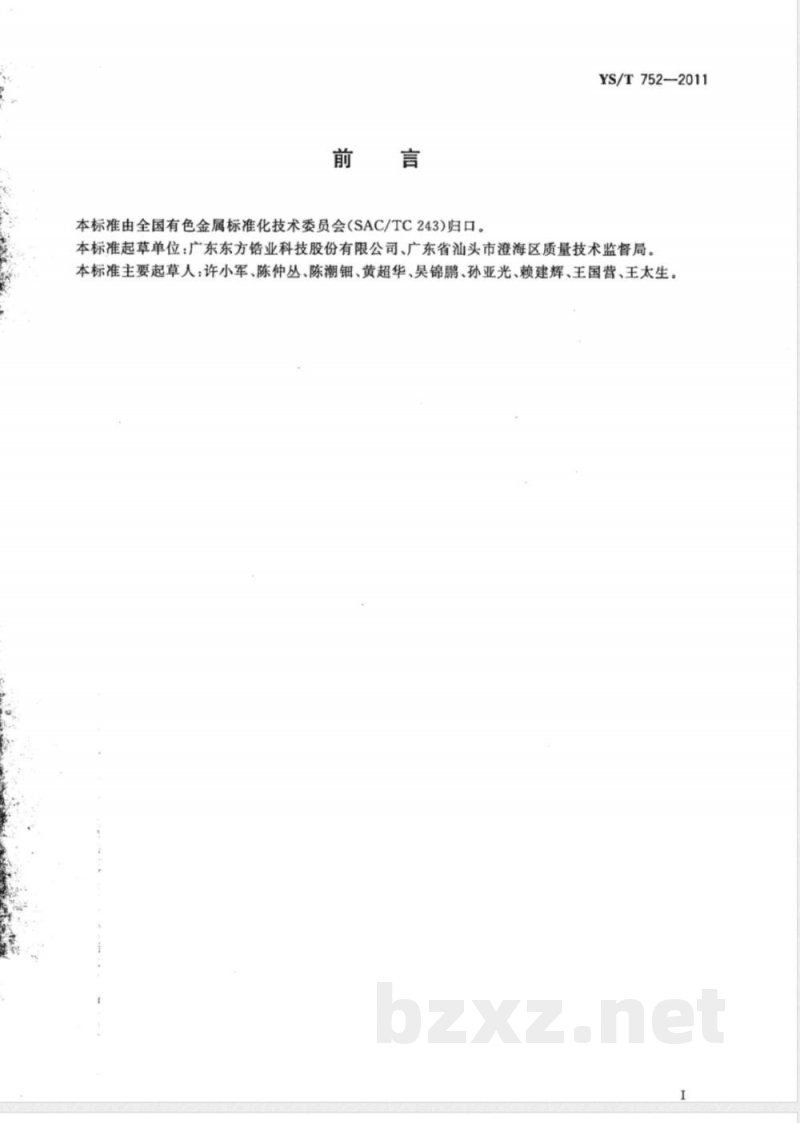

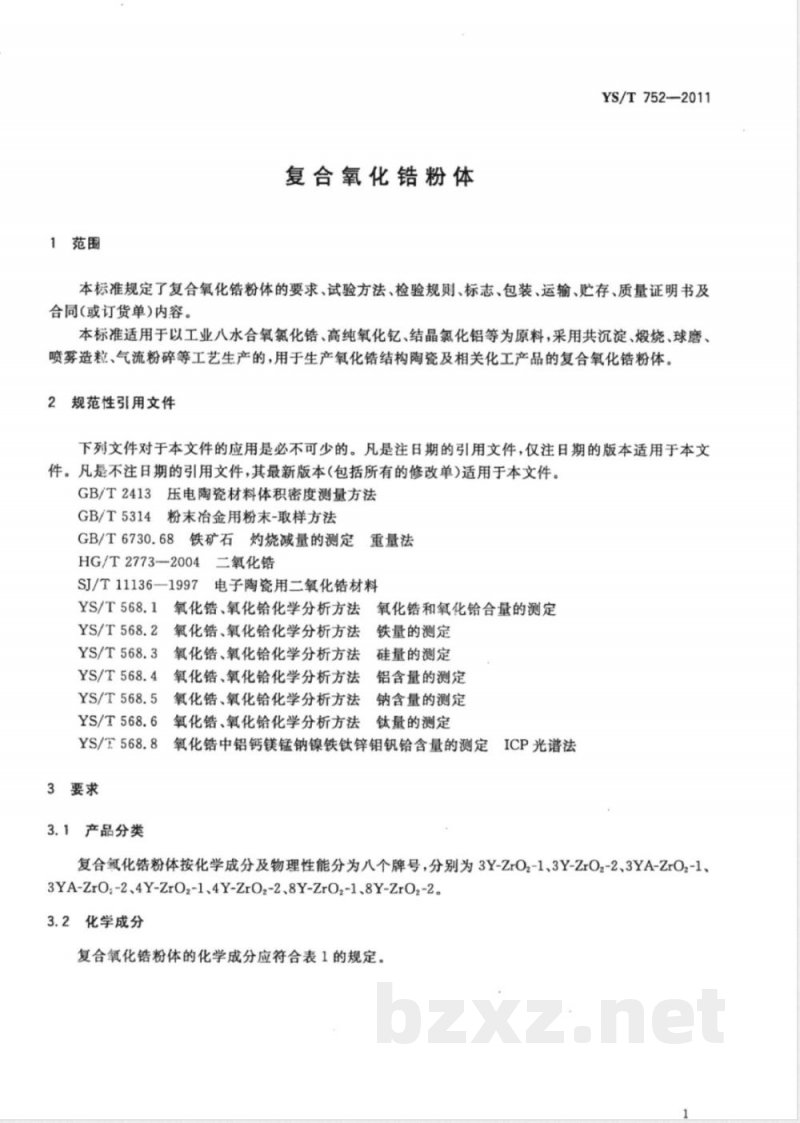

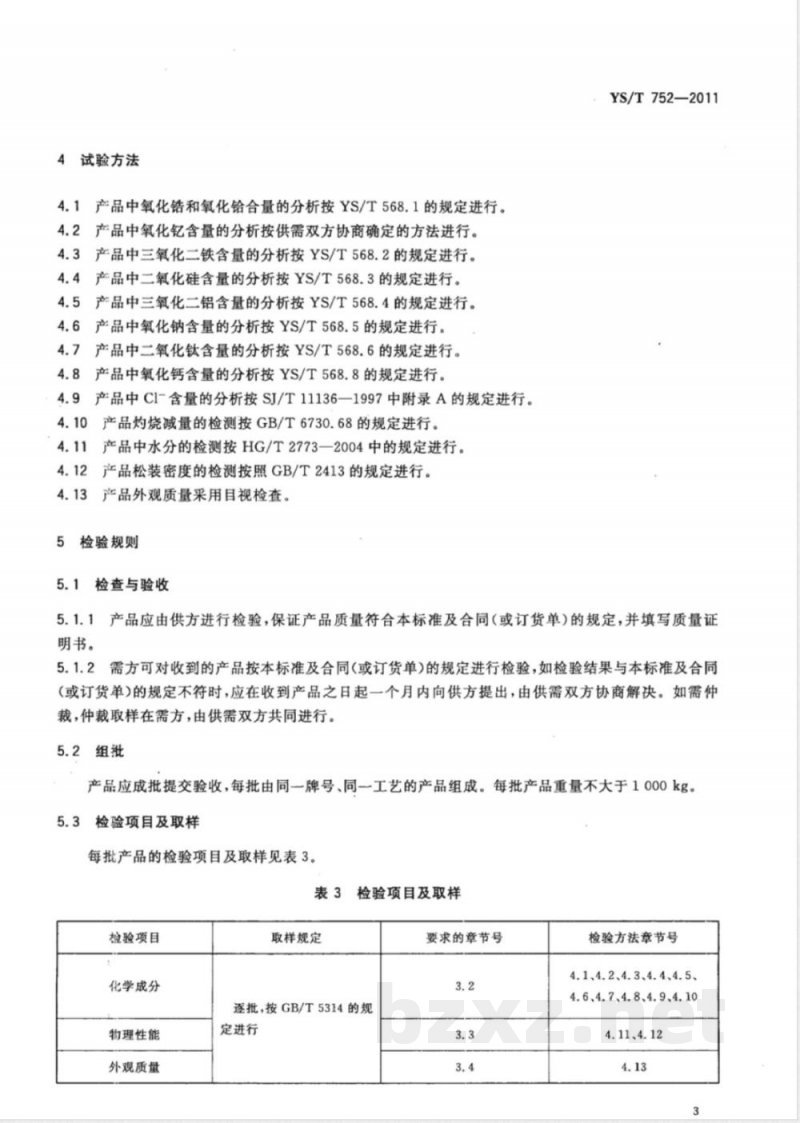

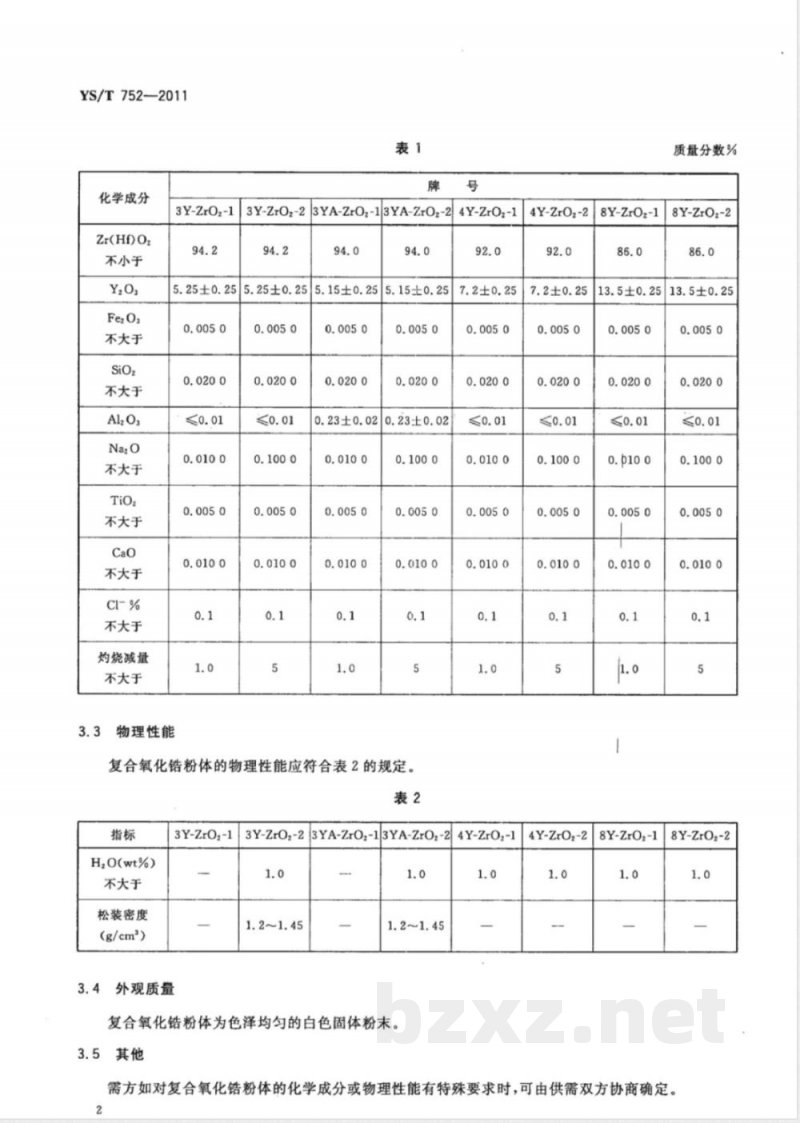

ICS 77.160 H71 YS 中华人民共和国有色金属行业标准 YS/T 752—2011 复合氧化锆粉体 Composite zirconia powder 2011-12-20发布 中华人民共和国工业和信息化部 2012-07-01实施 发布 前言 本标准由全国有色金属标准化技术委员会（SAC/TC 243）归口。 本标准起草单位：广东东方锆业科技股份有限公司、广东省汕头市澄海区质量技术监督局。 本标准主要起草人：许小军、陈仲丛、陈潮钮、黄超华、吴锦鹏、孙亚光、赖建辉、王国营、王太生。 1 范围 本标准规定了复合氧化锆粉体的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书及合同（或订货单）内容。 本标准适用于以工业八水合氧氯化锆、高纯氧化锆、结晶氯化铝等为原料，采用共沉淀、焙烧、球磨、喷雾造粒、气流粉碎等工艺生产的，用于生产氧化锆结构陶瓷及相关化工产品的复合氧化锆粉体。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 2413 压电陶瓷材料体积密度测量方法 GB/T 5314 粉末冶金用粉末—取样方法 GB/T 6730.68 铁矿石灼烧减量的测定 重量法 HG/T 2773—2004 二氧化锆 SJ/T 11136—1997 电子陶瓷用二氧化锆材料 YS/T 568.1～568.8 氧化锆、氧化铪化学分析方法（包括合量测定、铁、硅、铝、钠、钛及多元素ICP光谱分析等） 3 要求 3.1 产品分类 复合氧化锆粉体按化学成分及物理性能分为八个牌号：3Y-ZrO2-1、3Y-ZrO2-2、3YA-ZrO2-1、3YA-ZrO2-2、4Y-ZrO2-1、4Y-ZrO2-2、8Y-ZrO2-1、8Y-ZrO2-2。 3.2 化学成分 复合氧化锆粉体的化学成分应符合相关牌号要求，主要包括Zr(Hf)O2含量、Y2O3含量以及Fe2O3、SiO2、Al2O3、Na2O、TiO2、CaO、Cl⁻等杂质指标，同时规定灼烧减量范围。 各牌号中Zr(Hf)O2一般不小于92%～94%以上，Y2O3含量按牌号控制在约5.15%～5.25%范围内，其余杂质元素均有严格限量控制。 3.3 物理性能 复合氧化锆粉体的物理性能包括水分含量（H2O）及松装密度等指标。 水分含量一般不大于1.0%。 松装密度根据牌号不同，一般范围约为1.0～1.45 g/cm³。 3.4 外观质量 复合氧化锆粉体应为色泽均匀的白色固体粉末。 3.5 其他 产品应符合标准规定的综合质量要求，并满足相关应用领域对结构陶瓷原料的使用性能要求。
