【其他行业标准】 六角头螺栓冷镦模 第3部分：细杆凹模

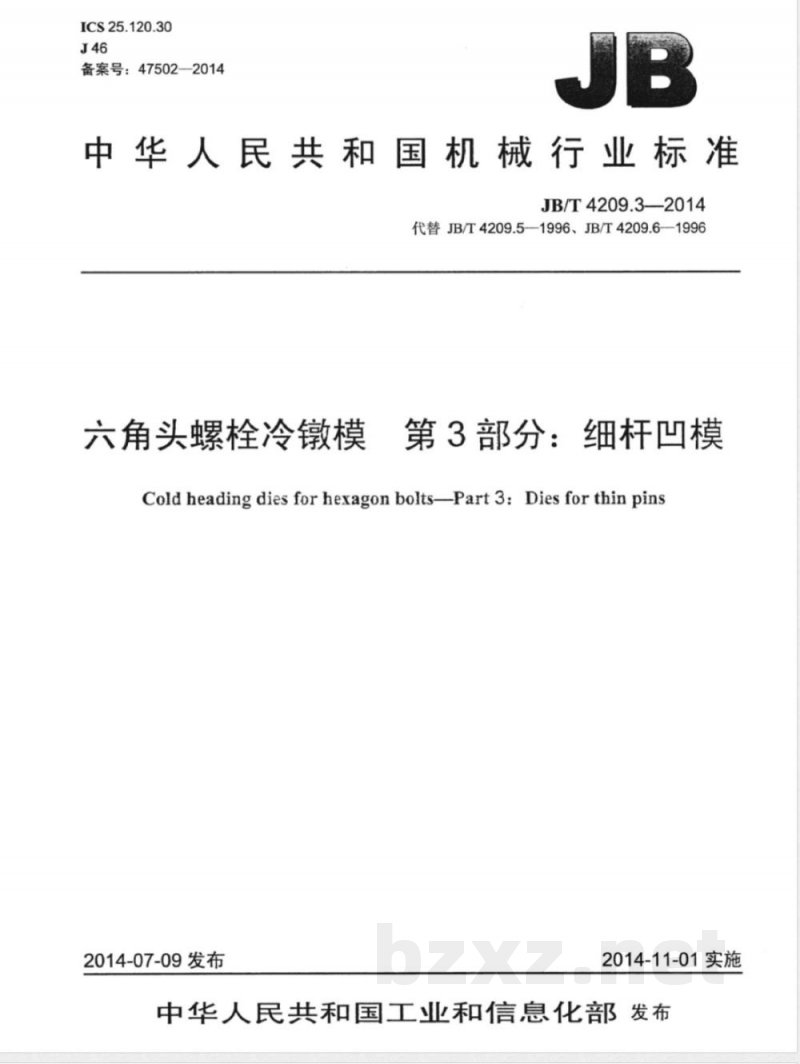

ICS25.120.30
备案号：47502-2014
中华人民共和国机械行业标准
JB/T4209.3—2014
代替JB/T4209.5—1996、JB/T4209.6—1996六角头螺栓冷墩模
第3部分：细杆凹模
Cold heading dies forhexagonbolts-Part3:Dies forthinpins2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布前言，

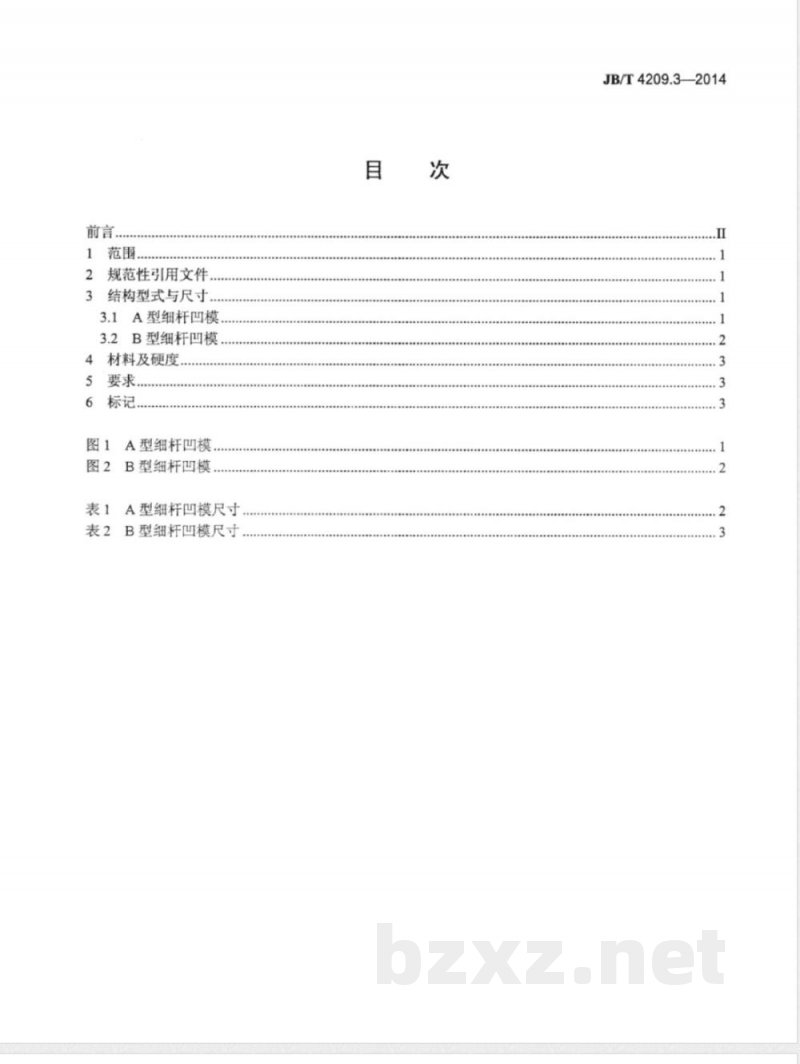

规范性引用文件..
结构型式与尺寸..
3.1A型细杆凹模，
3.2B型细杆凹模，
4材料及硬度
图1A型细杆凹模
图2B型细杆凹模
A型细杆凹模尺寸，
B型细杆凹模尺寸
JB/T4209.3—2014
JB/T4209.3—2014

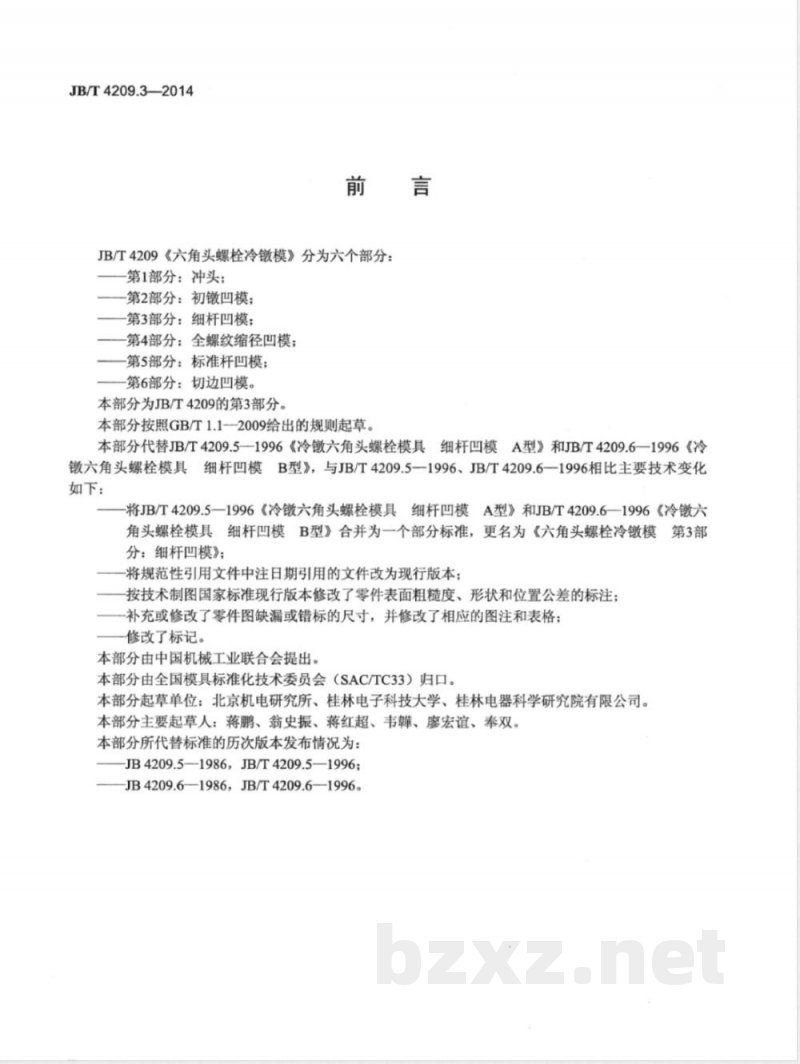

JB/T4209《六角头螺栓冷镦模》分为六个部分：第1部分：冲头；
第2部分：初凹模；
第3部分：细杆凹模；
一第4部分：全螺纹缩径凹模；
第5部分：标准杆凹模；
第6部分：切边凹模。
本部分为JB/T4209的第3部分。
本部分按照GB/T1.1一2009给出的规则起草。本部分代替JB/T4209.5—1996《冷镦六角头螺栓模具细杆凹模A型》和JB/T4209.6—1996《冷镦六角头螺栓模具细杆凹模B型》，与JB/T4209.5—1996、JB/T4209.6—1996相比主要技术变化如下：
将JB/T4209.5—1996《冷镦六角头螺栓模具细杆凹模A型》和JB/T4209.6—1996《冷镦六角头螺栓模具细杆凹模B型》合并为一个部分标准，更名为《六角头螺栓冷模第3部分：细杆凹模》；
将规范性引用文件中注日期引用的文件改为现行版本；按技术制图国家标准现行版本修改了零件表面粗糙度、形状和位置公差的标注；补充或修改了零件图缺漏或错标的尺寸，并修改了相应的图注和表格；修改了标记。
本部分由中国机械工业联合会提出。本部分由全国模具标准化技术委员会（SAC/TC33）归口。本部分起草单位：北京机电研究所、桂林电子科技大学、桂林电器科学研究院有限公司。本部分主要起草人：蒋鹏、翁史振、蒋红超、韦、廖宏谊、奉双。本部分所代替标准的历次版本发布情况为：JB4209.5—1986，JB/T4209.5—1996；JB4209.6—1986，JB/T4209.6—1996。范围
JB/T4209.3—2014
六角头螺栓冷镦模第3部分：细杆凹模JB/T4209的本部分规定了六角头螺栓冷模的细杆凹模的结构型式与尺寸、材料及硬度、要求和标记。
本部分适用于双击整模自动冷镦机和多工位自动冷镦机用六角头螺栓冷镦模。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T5784—1986六角头螺栓细杆B级JB/T4213—2014紧固件冷镦模技术条件结构型式与尺寸
3.1A型细杆凹模

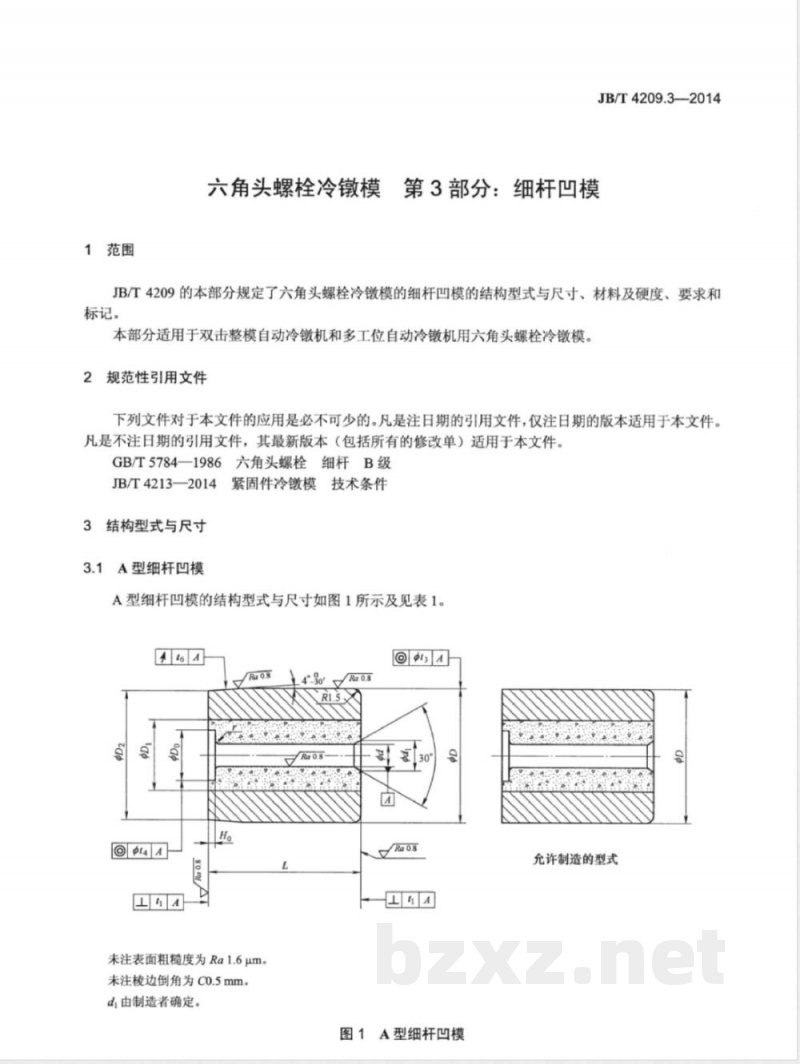

A型细杆凹模的结构型式与尺寸如图1所示及见表1。团团
未注表面粗糙度为Ra1.6μm。
未注棱边倒角为co.5mm。
d由制造者确定。
允许制造的型式
图1A型细杆凹模
JB/T4209.3—2014
GB/T5784
A型细杆凹模尺寸
模芯和模套冷压合过盈量应符合JB/T4213—2014中3.7的规定。B型细杆凹模

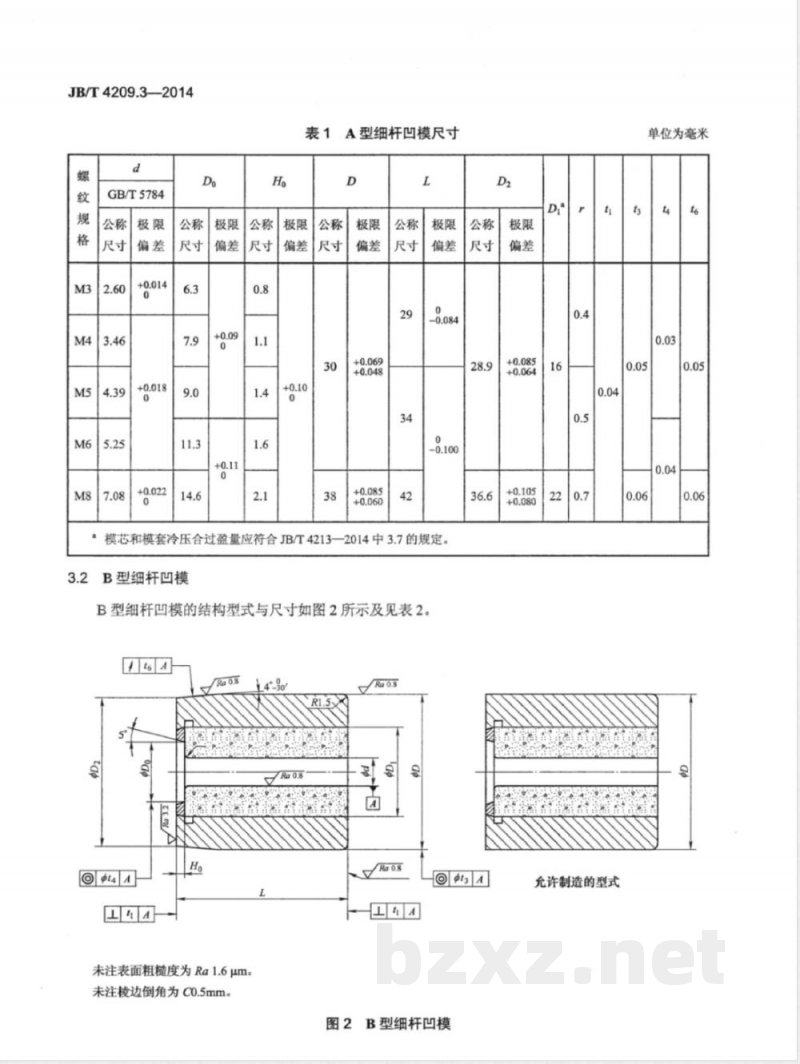

B型细杆凹模的结构型式与尺寸如图2所示及见表2.Ra0.8
未注表面粗糙度为Ra1.6μm。
未注棱边倒角为co.5mm。
图2B型细杆凹模
允许制造的型式
单位为毫米
GB/T5784
表2B型细杆凹模尺寸
：模芯和模套冷压合过盈量应符合JB/T4213-2014中3.7的规定。
4材料及硬度
JB/T4209.3—2014
单位为毫米此内容来自标准下载网
材料由制造者选定。模芯推荐采用YG20C、YG25C。模套推荐采用60Si2Mn，硬度为44HRC~48HRC。
5要求
技术要求应符合JB/T4213—2014的规定。6标记
符合本部分六角头螺栓冷镦模的细杆凹模的标记应有下列内容：a）细杆凹模；
b）本部分编号，即JB/T4209.3；c）螺栓标准编号；
d）类型：A、B；
e）螺纹规格。
示例：GB/T5784M3六角头螺栓冷镦模的A型细杆凹模的标记如下：细杆凹模JB/T4209.3-GB/T5784-A-M3JB/T4209.3-2014
