【其他行业标准】 钼及钼合金舟

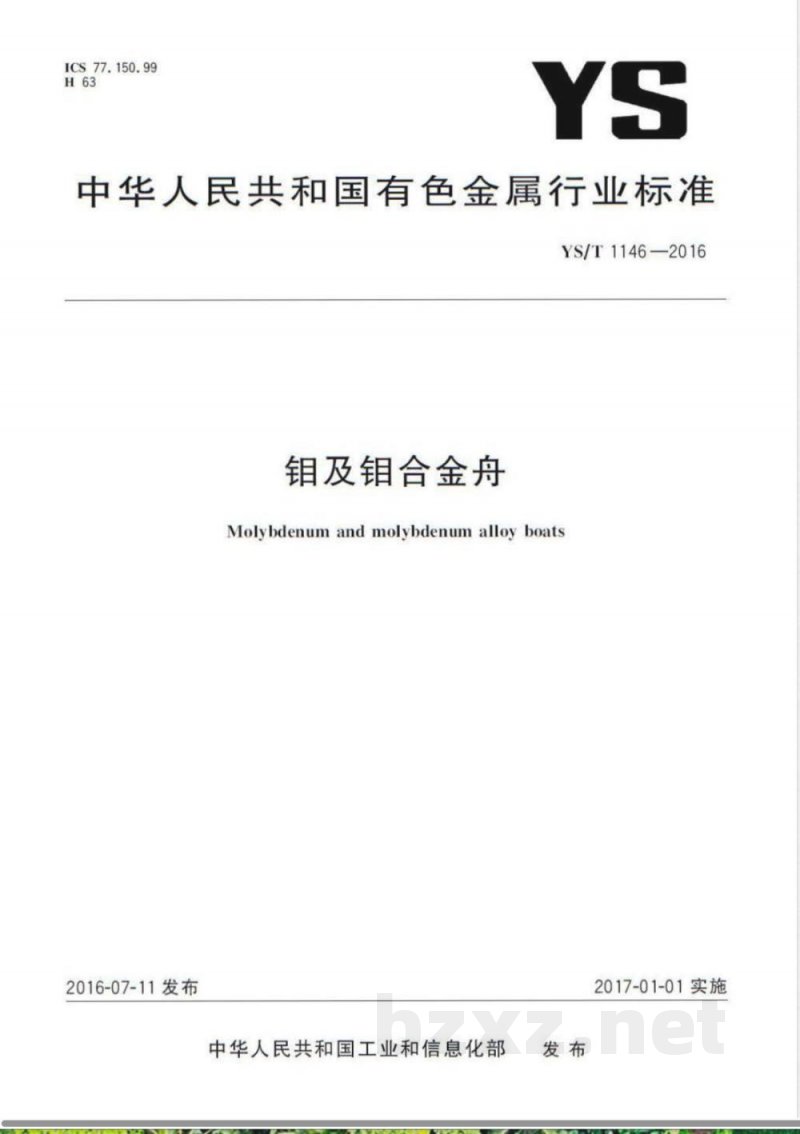

中华人民共和国有色金属行业标准 YS/T1146-2016 钼及钼合金舟 Molybdenum and molybdenum alloy boats 2016-07-11 发布 中华人民共和国工业和信息化部发布 2017-01-01 实施 前言 本标准按照 GB/T 1.1-2009 的规则起草，由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。本标准起草单位包括金堆城钼业股份有限公司、北京天龙钨钼科技股份有限公司、北京矿冶研究总院及有色金属技术经济研究院。本标准主要起草人有刘仁智、冯鹏发、王郭亮、曹维成、张江峰、安耿、左羽飞、吴伟、杨义兵、骆学广、侯玉柏、王磊。 1 范围 本标准规定了钼及钼合金舟的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书及合同（或订货单）内容。本标准适用于通过粉末冶金、压力加工和/或机械加工方法生产的钼及钼合金舟，主要用于非氧化性气氛或真空高温领域，作为盛料容器等。 2 规范性引用文件 下列文件对于本标准的应用是必不可少的。凡注日期的引用文件，其注日期版本适用于本标准；凡不注日期的引用文件，其最新版本（包括所有修改单）适用于本标准。 - GB/T 230.1 金属材料洛氏硬度试验 第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺） - GB/T 3850 致密烧结金属材料与硬质合金密度测定方法 - GB/T 4325（所有部分） 钼化学分析方法 3 要求 3.1 产品分类 3.1.1 分类 产品按化学成分分为纯钼舟和钼合金舟。钼合金舟又分为稀土钼（Mo-La）合金舟、TZM 合金舟、高温钼（Mo-Si-Al-K）合金舟及其他钼合金舟。 3.1.2 产品类别及供货状态表示方法 产品类别及供货状态表示如下： - Sh：烧结+机加工态 - ShR：压力加工+机加工态 - 类别表示： - A：纯钼 - B：稀土钼（Mo-La）合金 - C：TZM 合金 - D：高温钼（Mo-Si-Al-K）合金 - E：其他钼合金 示例： - MZASh 表示烧结态纯钼舟 - MZBShR 表示压力加工态 Mo-La 合金舟 - MZCShR 表示压力加工态 TZM 合金舟 3.2 产品规格及允许偏差 产品规格及允许偏差应符合下表要求。当需方对尺寸及允许偏差有特殊要求时，由供需双方协商决定。 规格参数（单位：mm） - 长度 L: <100 / 100~600 / >600，允许偏差 ±2 / ±5 / ±10 - 宽度 W: <100 / 100~600 / >600，允许偏差 ±2 / ±5 / ±10 - 厚度 B: 0.10~0.15 / >0.15~0.30 / >0.30~0.50 / >0.50~0.70 / >0.70~1.0 / >1.0~2.0 / >2.0~3.0 / >3.0~4.0 / >4.0~5.0 / >5.0~10.0，允许偏差见表2 - 高度 H: <100 / 50 / 50~200 / >200，允许偏差 ±0.5 / ±1 / ±1 3.3 化学成分 钼及钼合金舟的化学成分应符合表3规定： - Mo 含量（质量分数）/%，不小于 - La 含量（质量分数）/% - Ti、Zr、C 含量总和（质量分数）/%，不大于 - Si、Al、K 含量总和（质量分数）/%，不大于 - 其他元素（质量分数）/% 杂质元素含量（质量分数）不大于： - A 类：C 0.0060, K 0.0060, W 0.0040, Fe 0.0100, Ni 0.0060, Al 0.0020, Si 0.0020, Ca 0.0030 （其他类别对应成分依标准表3规定）
