【其他行业标准】 粉冶钼合金顶头

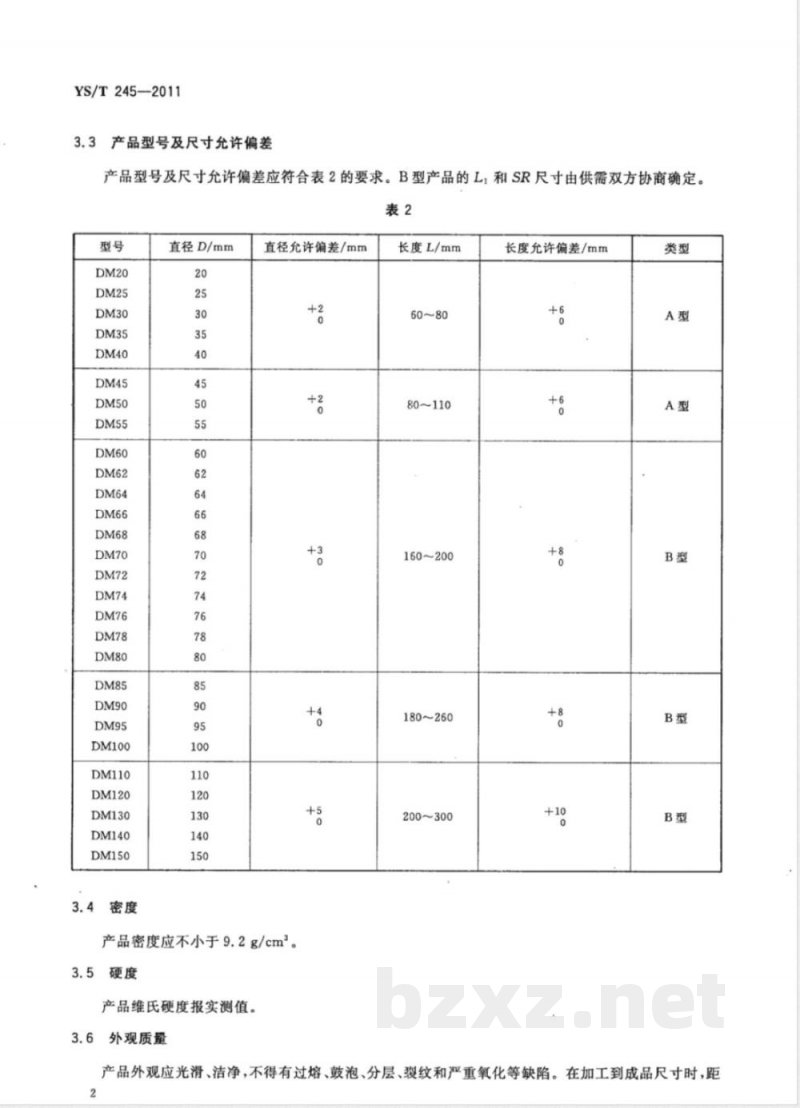

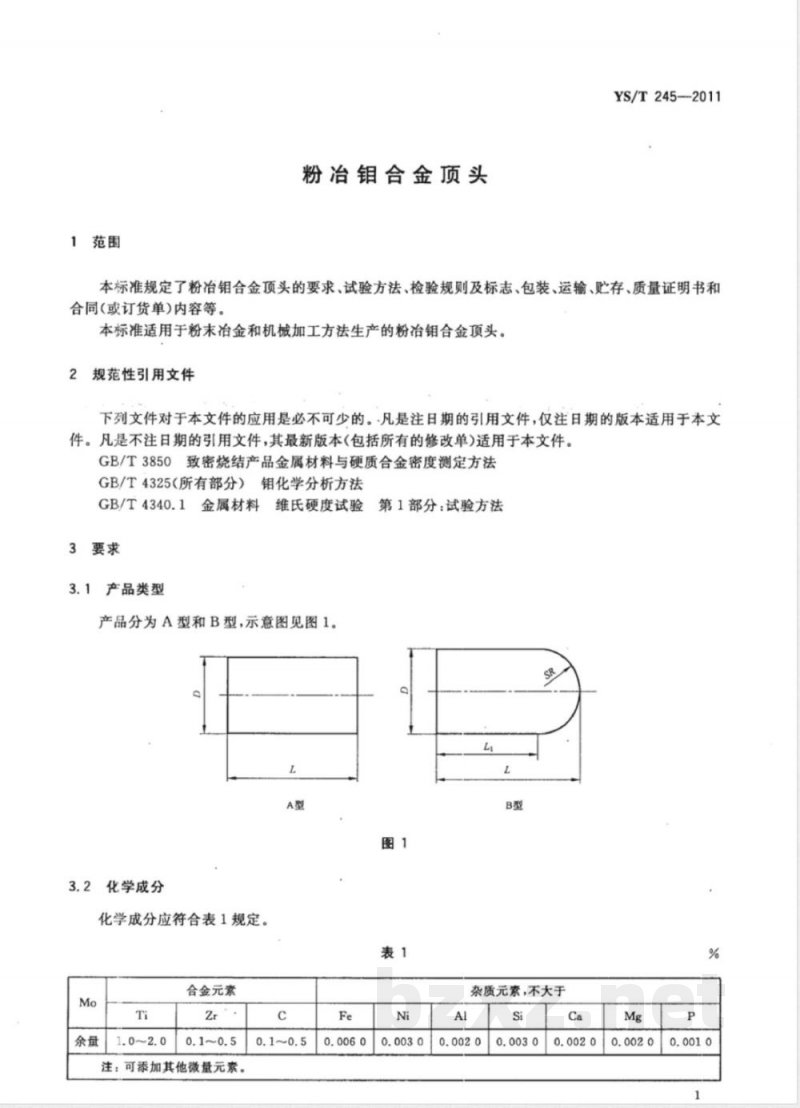

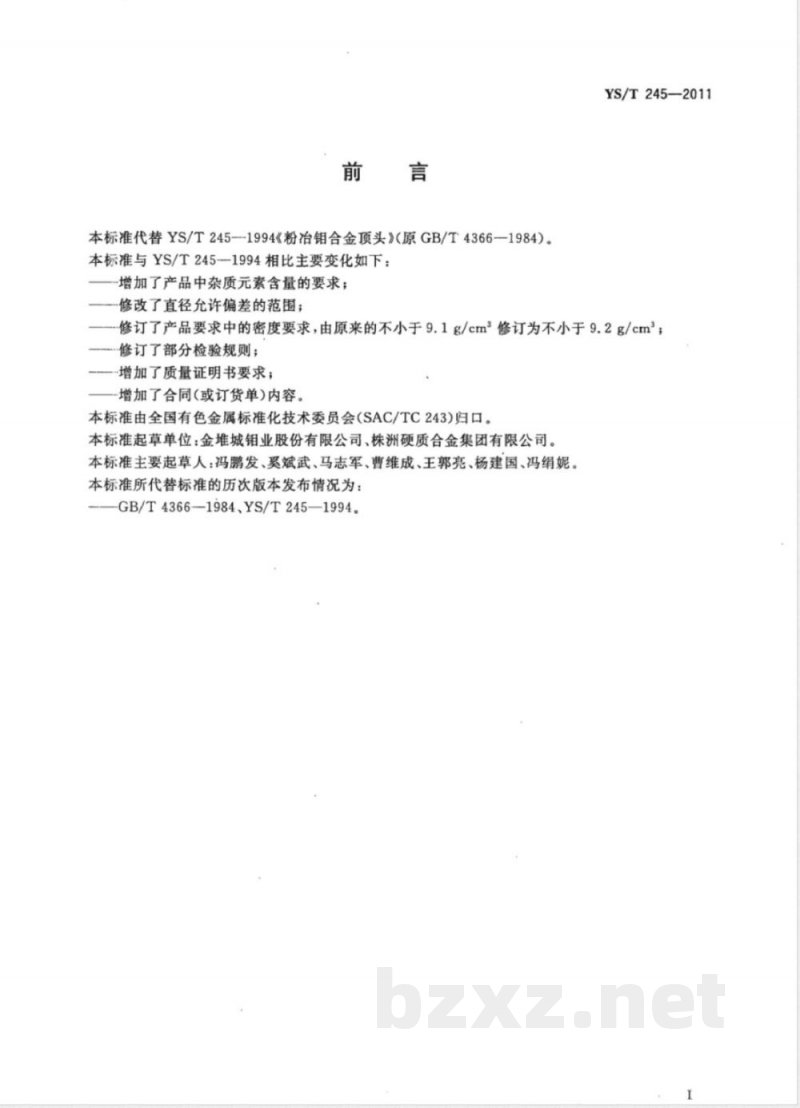

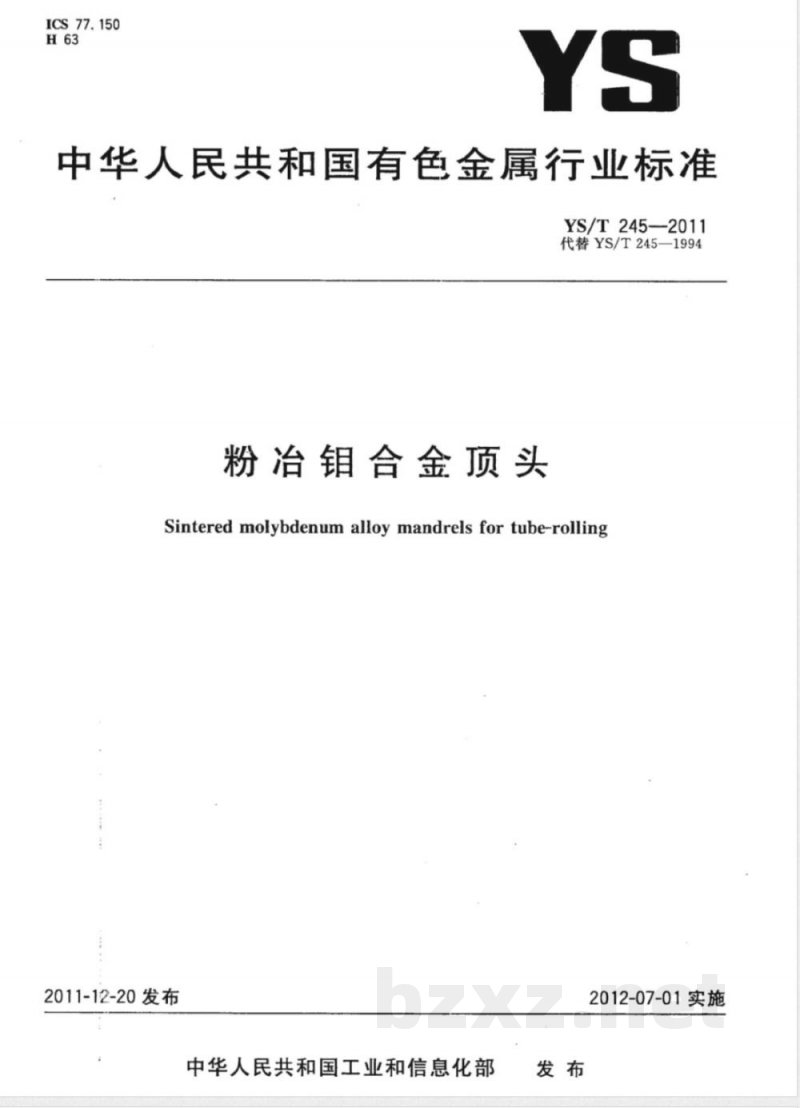

中华人民共和国有色金属行业标准 YS/T245—2011 粉冶钼合金顶头 Sintered molybdenum alloy mandrels 2011-12-20 发布，中华人民共和国工业和信息化部 2012-07-01 实施。 本标准代替 YS/T245-1994《粉冶钼合金顶头》（原 GB/T 4366-1984），与前版本相比，主要变化如下：增加了产品中杂质元素含量要求；修改直径允许偏差范围；密度要求由不小于 9.1 g/cm² 修订为不小于 9.2 g/cm²；修订部分检验规则；增加质量证明书要求；增加合同（或订货单）内容。本标准由全国有色金属标准化技术委员会（SAC/TC243）归口，起草单位包括金堆城钼业股份有限公司、株洲硬质合金集团有限公司。主要起草人：冯鹏发、奚斌武、马志军、曹维成、王郭亮、杨建国、冯绢妮。 1 范围 本标准规定了粉冶钼合金顶头的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和合同（或订货单）内容。本标准适用于粉末冶金和机械加工方法生产的粉冶钼合金顶头。 2 规范性引用文件 下列文件对于本标准的应用是必不可少： - GB/T 3850 致密烧结产品金属材料与硬质合金密度测定方法 - GB/T 4325（所有部分） 钼化学分析方法 - GB/T 4340.1 金属材料维氏硬度试验 第1部分：试验方法 3 要求 3.1 产品类型 产品分为 A 型和 B 型，示意图见图1。 3.2 化学成分 化学成分应符合表1规定： Mo 余量 98.0~99.5%，Ti 1.0~2.0%，Zr 0.1~0.5%，C 0.1~0.5%，Fe ≤0.006%，Ni ≤0.003%，Al ≤0.003%，Si ≤0.002%，Ca ≤0.002%，Mg ≤0.002%，P ≤0.001%，可添加其他微量元素。 3.3 产品型号及尺寸允许偏差 产品型号及尺寸允许偏差应符合表2要求。B 型产品的 L 和 SR 尺寸由供需双方协商确定。 3.4 密度 产品密度应不小于 9.2 g/cm²。 3.5 硬度 产品维氏硬度以实测值表示。 3.6 外观质量 产品外观应光滑、无裂纹、无明显缺陷。长度和直径尺寸及其允许偏差应符合表2要求。
