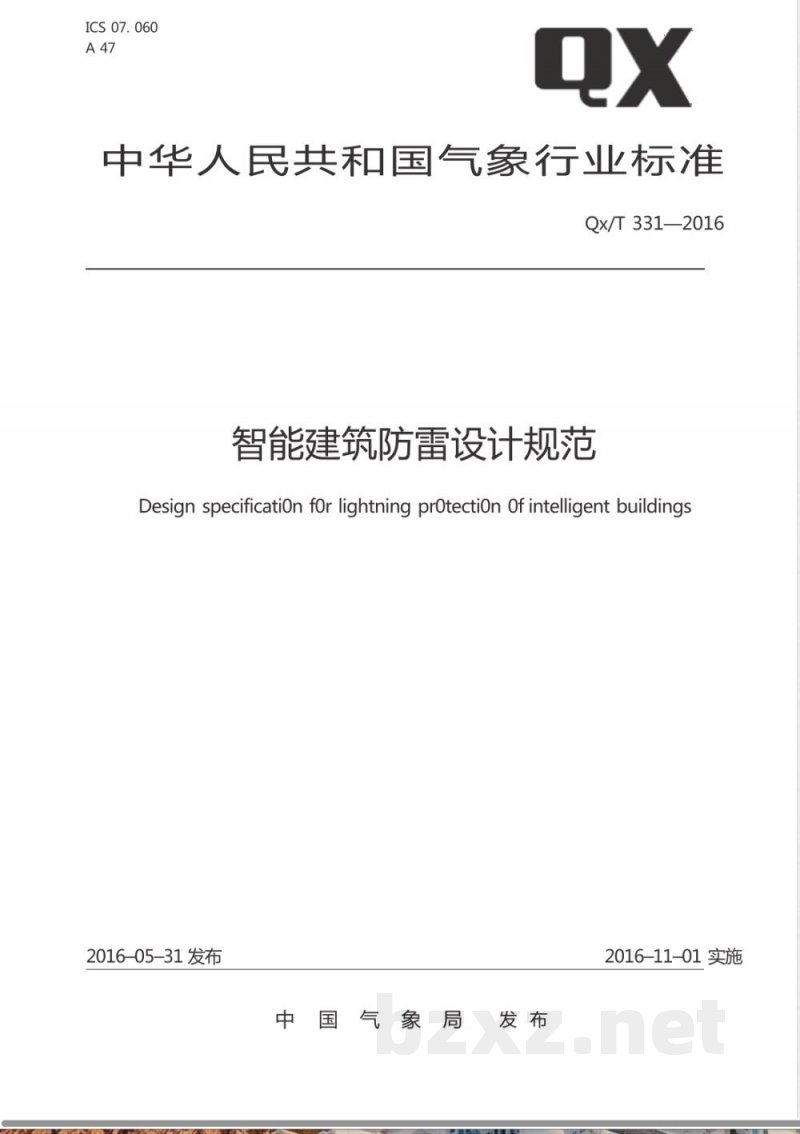

ICS 07. 060
中华人民共和国气象行业标
Qx/T 331—2016
智能建筑防雷设计规范
Design specification fOr lightning protection Of intelligent buildings2016-05-31发布
中国气象局
2016-11-01 实施

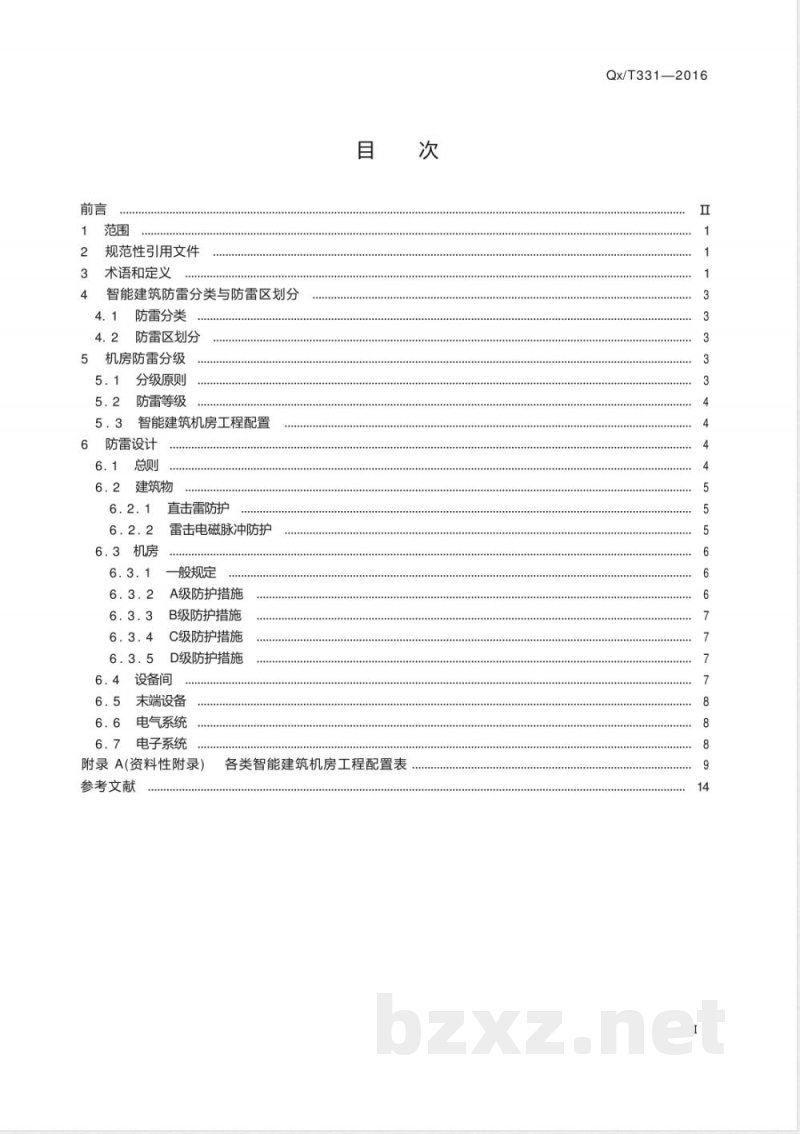

规范性引用文件
术语和定义
智能建筑防雷分类与防雷区划分4. 1
防雷分类
防雷区划分
5机房防雷分级
分级原则
防雷等级
智能建筑机房工程配置
6防雷设计
6.2建筑物
6.3机房
直击雷防护
雷击电磁脉冲防护
一般规定
A级防护措施
B级防护措施
C级防护措施
D级防护措施
6.4设备间
6.5末端设备
6.6电气系统
电子系统
附录A(资料性附录)
参考文献
各类智能建筑机房工程配置表
Qx/T331-2016
Qx/T331—2016

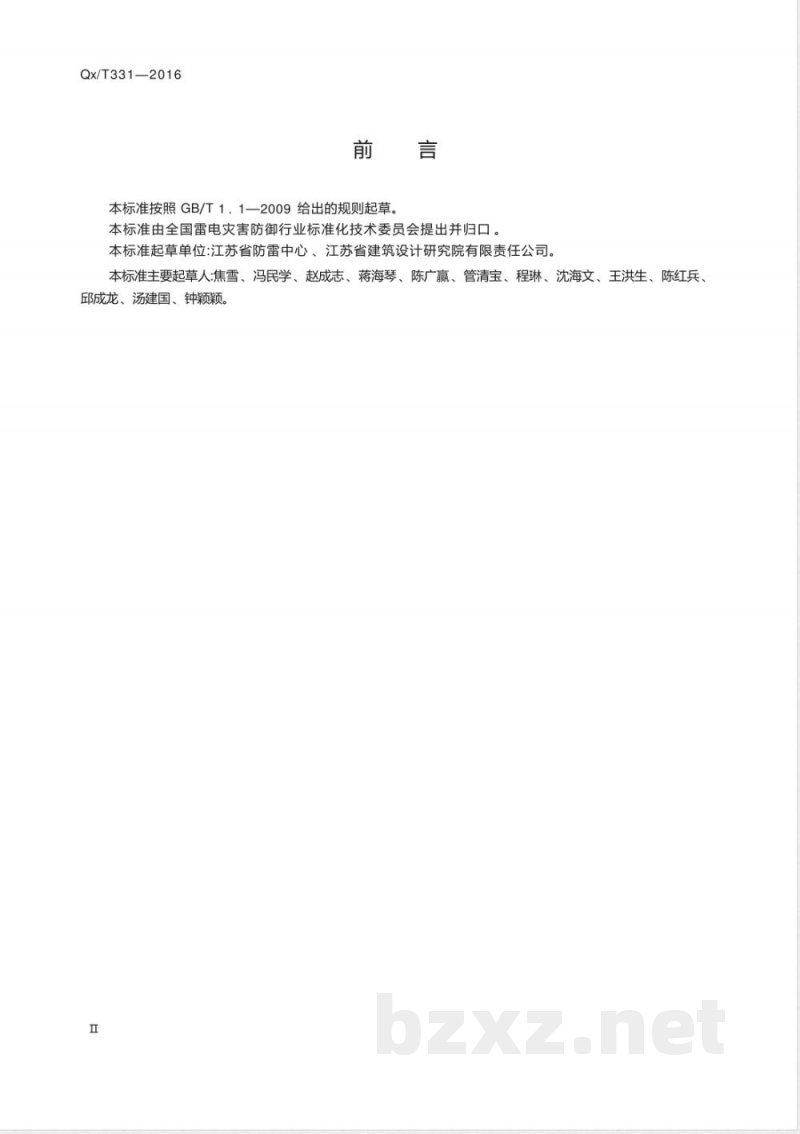

本标准按照GB/T1．1一2009给出的规则起草。本标准由全国雷电灾害防御行业标准化技术委员会提出并归口。本标准起草单位：江苏省防雷中心、江苏省建筑设计研究院有限责任公司。本标准主要起草人：焦雪、冯民学、赵成志、蒋海琴、陈广赢、管清宝、程琳、沈海文、王洪生、陈红兵邱成龙、汤建国、钟颖颖。

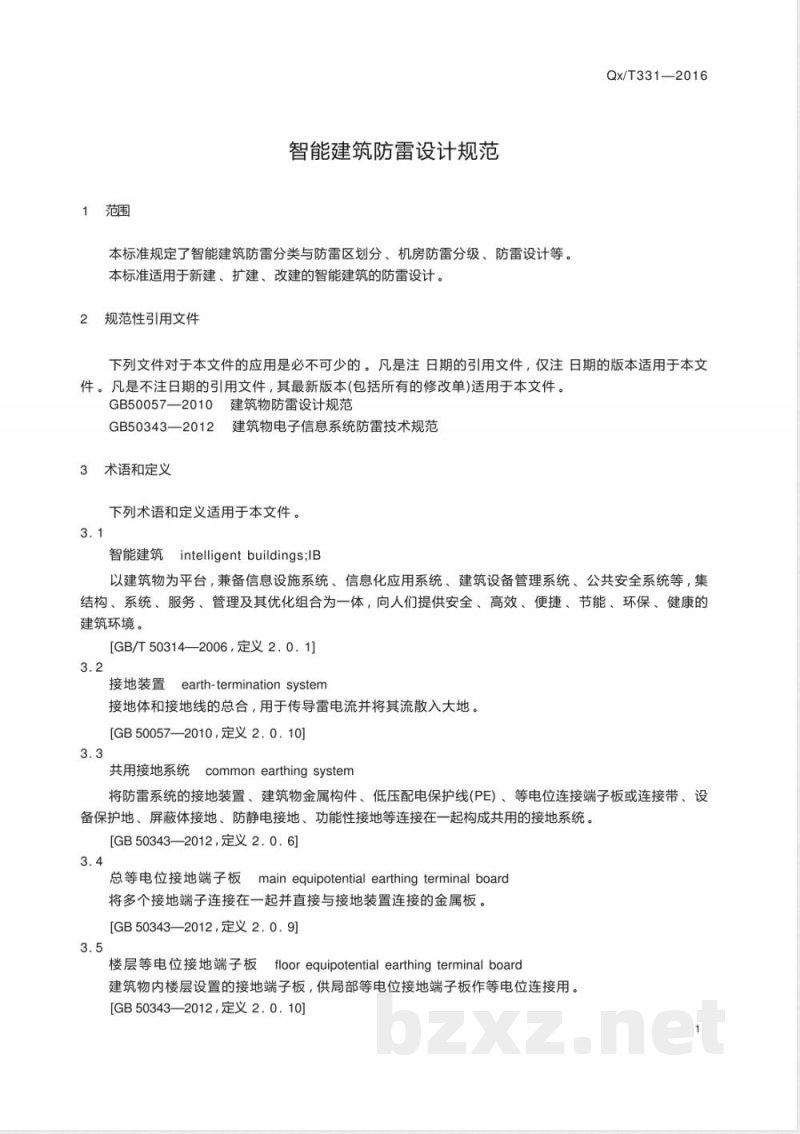

1范围
智能建筑防雷设计规范
本标准规定了智能建筑防雷分类与防雷区划分、机房防雷分级、防雷设计等。本标准适用于新建、扩建、改建的智能建筑的防雷设计。2规范性引用文件
Qx/T331-2016
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB50057一2010建筑物防雷设计规范GB50343—2012
2建筑物电子信息系统防雷技术规范3术语和定义
下列术语和定义适用于本文件。3.1
智能建筑intelligentbuildings;IB以建筑物为平台，兼备信息设施系统、信息化应用系统、建筑设备管理系统、公共安全系统等，集结构、系统、服务、管理及其优化组合为一体，向人们提供安全、高效、便捷、节能、环保、健康的建筑环境。
[GB/T50314—2006，定义2.0.1]3.2
接地装置earth-terminationsystem接地体和接地线的总合，用于传导雷电流并将其流散入大地。[GB50057—2010,定义2.0.10]
common earthing system
共用接地系统
将防雷系统的接地装置、建筑物金属构件、低压配电保护线(PE）、等电位连接端子板或连接带、设备保护地、屏蔽体接地、防静电接地、功能性接地等连接在一起构成共用的接地系统。[GB50343—2012,定义2.0.6]
总等电位接地端子板main equipotential earthingterminal board将多个接地端子连接在一起并直接与接地装置连接的金属板[GB50343—2012,定义2.0.9]
楼层等电位接地端子板
floor equipotential earthing terminal board建筑物内楼层设置的接地端子板，供局部等电位接地端子板作等电位连接用。[GB50343—2012,定义2.0.10]
Qx/T331—2016
局部等电位接地端子板（排）local equipotential earthingterminalboard电子信息系统设备机房内局部等电位连接网络接地的端子板。[GB50343—2012,定义2.0.11]
电涌保护器surge protective device;SPD用于限制瞬态过电压和分泄电涌电流的器件。它至少含有一个非线性元件。[GB50057—2010，定义2.0.29]
雷击电磁脉冲lightning electromagnetic impulse;LEMP雷电流经电阻、电感、电容耦合产生的电磁效应，包含闪电电涌和辐射电磁场。[GB50057—2010,定义2.0.25]
防雷区lightning protection zone;LPZ划分雷击电磁环境的区，一个防雷区的区界面不一定要有实物界面，如不一定要有墙壁、地板或天花板作为区界面。
[GB50057—2010，定义2.0.24]
信息设施系统information technology system infrastructure;ITSi为确保建筑物与外部信息通信网的互联及信息畅通对语音、数据、图像和多媒体等各类信息予以接收、交换、传输、存储、检索和显示等进行综合处理的多种类信息设备系统加以组合，提供实现建筑物业务及管理等应用功能的信息通信基础设施。[GB50314—2006,定义2.0.3]
信息化应用系统
information application system以建筑物信息设施系统和建筑设备管理系统等为基础，为满足建筑物各类业务和管理功能多种类信息系统与应用软件而组合的系统。[GB50314—2006,定义2.0.4]
建筑设备管理系统buildingmanagementsystem;BMs对建筑设备监控系统和公共安全系统等实施综合管理的系统。[GB50314—2006,定义2.0.5]
公共安全系统机房publicsecuritysystem;Pss为维护公共安全，综合运用现代科学技术，以应对危害社会安全的各类突发事件而构建的技术防范系统或保障系统。
[GB50314—2006,定义2.0.6]
机房electronic equipmentplant;EEP安装信息设施系统、信息化应用系统、建筑设备管理系统等智能化系统设备和装置的建筑环境。3.15
设备间equipmentroom
除机房外专门安装各种电气、电子设备的管道井或房间(含强电间、弱电间）。2
末端设备terminal equipment
Qx/T331—2016
在智能化系统中处于拓扑结构末端，以信息采集、控制、显示为主要目的的电气电子设备。3.17
电气系统electrical system
由低压供电组合部件构成的系统。也称低压配电系统或低压配电线路。[GB50057—2010，定义2.0.26]
电子系统
electronic system
由敏感电子组合部件构成的系统。[GB50057—2010，定义2.0.27]
I级试验class Itest
电气系统中采用I级试验的电涌保护器要用标称放电电流试验的电涌保护器要用标称放电电流lh、1.2/50μ5冲击电压和最大冲击电流lmp做试验。I级试验也可用T1外加方框表示，即T1。[GB50057—2010，定义2.0.35]
\级试验class\test
电气系统中采用Ⅱ级试验的电涌保护器要用标称放电电流lh、1.2/50μ5冲击电压和8/20μ5电流波最大放电电流Imax做试验。Ⅱ级试验也可用T2外加方框表示，即T2[GB50057—2010，定义2.0.37]
Ⅱ级试验class Ⅱtest
电气系统中采用Ⅲ级试验的电涌保护器要用组合波做试验。组合波定义为由2Q组合波发生器产生1.2/50μ5开路电压U和8/20μ5短路电流15c。Ⅲ级试验也可用T3外加方框表示，即T3[GB50057—2010，定义2.0.39]
4智能建筑防雷分类与防雷区划分4．1防雷分类
应根据重要性、使用性质、发生雷电事故的可能性和后果，按照GB50057一2010中3.0.3，3.0.4的防雷分类原则，将智能建筑分为第二类防雷建筑物和第三类防雷建筑物。4.2防雷区划分
智能建筑防雷区的划分应符合GB50057一2010中6.2.1的规定。5机房防雷分级
5.1分级原则
应根据智能建筑内机房的用途、规模以及机房内电气、电子设备的雷击耐受能力对机房进行防雷等级划分。
Qx/T331—2016
防雷等级
表1和表2将各类机房的防雷由高到低划分为A、B、C、D四个防雷等级,各个等级的规定细节见6.3.2至6.3.5。
信息中心设备机房
信息设施系统和信息化应用系统机房防雷等级选择表二类防雷建筑物
数字程控电话交换机系统设备机房通信系统总配线设备机房
智能化系统设备总控室
通信接入设备机房
有线电视前端设备机房
应急指挥中心机房
其他智能化系统设备机房
注：·通常情况O规模较大或重要场所。表2
控制中心系统
消防控制中心机房
安防监控中心机房
集中报警系统
区域报警系统
一级安防系统
二级安防系统
三级安防系统
公共安全系统机房防雷等级选择表二类防雷建筑物
注：·通常情况；O规模较大或重要场所。5．3智能建筑机房工程配置
智能建筑机房工程配置参见附录A。6防雷设计
6.1总则
防治。
三类防雷建筑物
三类防雷建筑物
智能建筑防雷设计应根据其所在地区的地理、地质、气象、环境及其特点，做到全面规划，综合智能建筑防雷设计、施工应与智能建筑建设工程同步进行。6.1.2
6.2建筑物
直击雷防护
6.2．1．1应按GB50057—2010的规定对智能建筑进行直击(侧击)雷防护设计。Qx/T331—2016
6.2．1.2宜采用装设在建筑物上的接闪网(带）、接闪杆或由其混合组成接闪装置,并优先采用接闪网(带）。接闪器要求应符合GB50057—2010中5.2.1的规定。6.2．1．3屋面的各种收发天线、非金属物体应处于接闪器有效保护范围内。引下线应优先利用建筑物四周的钢柱或柱内钢筋，引下线上下应电气贯通，并与接地装置做6.2.1.4
可靠电气连接。
6.2.1.5智能建筑应采用共用接地系统,并优先利用建筑物基础钢筋网等自然接地体作为接地装置。6.2．1.6相邻的建筑物，当相互间有电力、通信电缆和金属管道直接连通时，宜将接地装置相互连接，可通过接地线、PE线、屏蔽层、穿线金属管、电缆沟的钢筋、金属管道(燃气管道除外)等可靠电气连接。6.2.2雷击电磁脉冲防护
6.2.2.1应按GB50057一2010的规定，采用等电位连接、屏蔽、共用接地、隔离、合理布线、电涌保护等综合措施对智能建筑内部电气、电子系统进行雷击电磁脉冲防护。6.2.2.2应将建筑物的结构钢筋、玻璃幕墙的金属支架、金属门窗、金属防盗护栏、金属管道、构架等大尺寸金属构件做多点可靠电气连通并接地，形成一个三维的格栅形大空间屏蔽网格。6.2.2.3在LPZOA或LPZOε区与LPZ1区交界处应设置总等电位接地端子板,总等电位接地端子板与接地装置的连接不应少于两处；每层楼宜设置楼层等电位接地端子板；机房、设备间应设置足够的局部等电位接地端子板；在天面可能安装设备的附近预留等电位接地端子板；可能用作机房的办公房间应设置不少于一处的局部等电位接地端子板。各类等电位接地端子板的形状为扁导体，厚度不应小于4mm,其最小截面积见表3。
表3等电位接地端子板的材料与最小截面积名称
总等电位接地端子板
楼层等电位接地端子板
机房局部等电位接地端子板
铜带、扁钢
铜带、扁钢
铜带、扁钢
6.2.2.4各种连接导体(线)的截面应符合表4的规定。表4
等电位连接导体的材料与最小截面积名称
等电位连接端子板
机房等电位连接带(排）
等电位连接端子板与机房等电位连接带之间的导体材料
铜、钢
铜带或多股绝缘铜导线
最小截面积
最小截面积
Qx/T331—2016
表4等电位连接导体的材料与最小截面积(续）材料
机房等电位连接网格
室内金属体与等电位连接带或网格之间的连接导体低压配电
连接至SPD的导线
系统SPD
信号SPD
铜箔或铜编织带
多股绝缘铜导线
多股绝缘铜导线
最小截面积
等电位连接端子板的形状为扁导体，厚度应不小于4mm;等电位连接带的形状为扁导体，厚度应不小于2mm。6.2.2.5
机房所在楼层的顶部和底部的楼层圈梁内的一根主筋应与立柱内作为引下线的主钢筋可靠电气连接。
6.2.2.6建筑物内宜分别设置弱电竖井与强电竖井。若因条件限制不能分设时，弱电线缆应集中敷设在并内一侧，并应尽量远离强电线缆，同时采取屏蔽措施或距离隔离措施。6.2.2.7电气井道内应明敷上下电气贯通的接地干线，并与建筑共用接地装置可靠电气连接，接地干线应采用截面积不小于50mm2（厚度不小于2mm)的扁铜或镀锌扁钢，并应与每层楼的结构主钢筋可靠电气连接。
6.2.2.8莫
敷设在电气井道内的金属桥架或金属线槽应全线电气贯通，并至少两端与接地干线做可靠电气连接。
6.2.2.9线缆屏蔽应符合GB50343—2012中5.3.3的规定。6.2.2.10线缆敷设应符合GB50343—2012中5.3.4的规定。6.3机房
6.3.1一般规定
应按5.2规定的防雷等级进行机房的雷电防护设计。6.3.1.1/
防雷等级为A级、B级的机房不宜设置在建筑物顶层。6.3.1.2
6.3．1．3机房内重要电子设备距外墙及梁柱的距离不宜小于1m，条件不允许时应对重要设备采取电磁屏蔽措施。
6.3.1.4进出机房的金属管、槽、屏蔽线缆外层应就近与等电位接地端子板可靠电气连接。所有设备的金属外壳、机柜、机架宜采用M型或S、M混合型等电位连接方式就近与等电位接地端子板可靠电气连接。
6.3．1.5引入机房的电气系统的PE线应与机房内等电位接地端子板可靠电气连接。6.3．1．6机房内的供配电线缆与信号线缆应分别敷设在金属桥架或金属线槽内，金属桥架或金属线槽应全线电气贯通，并至少在两端及穿越房间处与等电位接地端子板做可靠电气连接。6·3·2A级防护措施
6.3.2．1机房宜设置在建筑物的LPZ2区，其雷击电磁场干扰场强应不大于191A/m。6.3.2.2机房内宜在顶部和底部预留不少于四处与建筑物结构柱内主钢筋相连的局部等电位接地端子板。
Qx/T331—2016
6.3.2.3机房外墙钢筋屏蔽网格不应大于200mm×200mm,机房应使用金属板门,窗户应加设网孔不大于200mm×200mm的金属网，金属门和网与建筑物内可靠接地的主钢筋应做可靠电气连接。6.3.2.4采用六面金属屏蔽的机房，应保证六面屏蔽体整体可靠电气连接,并与机房内预留的等电位连接端子板可靠电气连接。
6.3.2.5机房内应沿墙四周设一环型闭合等电位连接带，并与机房预留的局部等电位接地端子板至少两处做可靠电气连接。
6.3.2.6机房应采取防静电措施，机房天花板、墙面宜选用耗散性材料,天花板金属龙骨应至少两点与预留的等电位接地端子板做可靠电气连接。6.3.2.7应在机房的防静电地板下采用截面积不小于50mm2的等电位连接带、设置网格尺寸不大于1200mmx1200mm的等电位连接网格，并就近与等电位接地端子板做多点可靠电气连接6.3.3B级防护措施
机房内宜在顶部和底部预留不少于四处与建筑物结构柱内可靠接地的钢筋相连的局部等电位接地端子板。
6.3.3.2机房外墙的钢筋宜适当加密。机房宜使用金属板门,窗户宜加设网孔不大于200mm×200mm的金属网。金属门和网与建筑物内的主钢筋应做可靠电气连接。6.3.3．3机房内宜沿墙四周设一环型闭合等电位连接带，并与机房预留的局部等电位接地端子板至少两处做可靠电气连接。bzxZ.net
6.3.3．4机房天花板、墙面应选用耗散性材料,天花板金属龙骨宜至少两点与预留的等电位接地端子板做可靠电气连接。
6.3.3.5机房应采取防静电措施，如采用防静电地板时，防静电地板下应采用截面积不小于50mm2的等电位连接带设置等电位连接网格，网格尺寸不大于1800mm×1800mm,就近与等电位接地端子板做多点可靠电气连接。
6.3.4C级防护措施
机房内宜在顶部和底部至少预留两处与建筑物结构柱内可靠接地的主钢筋相连的等电位接地端子板。
机房宜采用金属门、窗并应与建筑物内可靠接地的主钢筋做可靠电气连接。6.3．4.3机房内应设等电位连接带，并与机房预留的局部等电位接地端子板可靠电气连接。机房天花板、墙面宜选用耗散性材料,天花板金属龙骨宜与预留的等电位接地端子板做可靠6.3.4.4
电气连接。
机房应采取防静电措施，如采用防静电地板时，防静电地板下应采用截面积不小于50mm的等电位连接带设置等电位连接网格，网格尺寸不大于2400mmx2400mm,就近与等电位接地端子板做多点可靠电气连接。
6.3.5D级防护措施
应符合6.3.1的规定。
6.4设备间
6.4．1置于建筑物内的设备间宜根据设备的重要性,按照6.3.4或6.3.5的规定采取防护措施。6．4．2置于建筑物外的设备间还应采取直击雷防护措施。直击雷防护装置保护范围，按滚球法(滚球半径60m)计算。其内部电子设备应放置在可靠接地的金属箱(柜)内。7
